26.-METODOS DE MEDICION ANGULAR.pptx

METODOS DE LECTURA ANGULAR
SEMANA N° 09
ING. DANIEL AVENDAÑO MAYTA

SEMANA N° 09

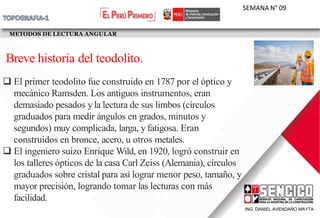

 El primer teodolito fue construido en 1787 por el óptico y
mecánico Ramsden. Los antiguos instrumentos, eran
demasiado pesados y la lectura de sus limbos (círculos
graduados para medir ángulos en grados, minutos y
segundos) muy complicada, larga, y fatigosa. Eran
construidos en bronce, acero, u otros metales.
 El ingeniero suizo Enrique Wild, en 1920, logró construir en
los talleres ópticos de la casa Carl Zeiss (Alemania), círculos
graduados sobre cristal para así lograr menor peso, tamaño, y
mayor precisión, logrando tomar las lecturas con más
facilidad.
Breve historia del teodolito.

SEMANA N° 09
¿QUE ES UN TEODOLITO?
Es un instrumento destinado a ubicar un objeto a cierta
distancia mediante la medida de ángulos con respecto al
horizonte y con respecto a los puntos cardinales.
Pequeño telescopio, que se usa en geodesia o agrimensura,
montado en la plataforma de un trípode de forma tal que sus
ángulos de dirección y de inclinación se pueden leer fácilmente
en escalas graduadas.
También se podría definir como un "Instrumento óptico de
precisión formado por un círculo horizontal yun semicírculo
vertical graduados y provistos de anteojos, que sirve para medir
ángulos en sus planos respectivos.
Instrumento que se adapta a diferentes usos en el campo de
la Topografía.

SEMANA N° 09
REFERENCIA
 Porque se utiliza como instrumento de medida en distintos
lugares como valles, montes, barrancas, etc.
 Porque está expuesto a distintas condiciones del medio
ambiente, por lo cual es muy práctico.
 Lo que he mencionado anteriormente sobre el teodolito es
importante ya que este instrumento ha ayudado mucho a la
humanidad.

SEMANA N° 09
IMPORTANCIA
El teodolito es importante por que gracias a el poder
realizar mediciones de un
área a cierta distancia mediante la medida de sus ángulos.
Otra importancia del teodolito es que se pueden
obtener rumbos, ángulos
horizontales y verticales, además se puede determinar
distancias horizontes,
verticales e inclinadas.

SEMANA N° 09

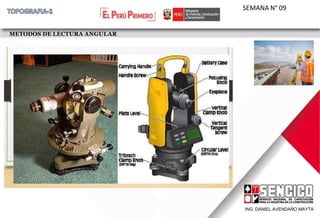

Partes de un Teodolito:
•Circulo Vertical: Sirve para girar todo el sistema de lentes
del teodolito de manera vertical.
•Cruz filar :Sirven para orientar al observador con
respecto ala posición de los objetos cuando se mira por el
objetivo.
• Lentes de alta magnificación: Permite hacer un
acercamiento para observar mejor conmayordetalledeloquese
veconla baja magnificación.
•Lente de baja magnificación: Permite observar con un
mayor acercamiento de lo que sepuedeobservar conla mira.
•tornillo de seguro horizontal: Sirve para fijar o permitir el
movimiento completo del plato de ángulos, de modo de
poderdirigir elánguloacimutal delpunto dereferenciahaciaeste.

TECNICAS PARA MEDICION Y
LEVANTAMIENTO DE INFORMACION
SEMANA N° 09
• Guía: Sirve para localizar el objetivo asimple vista.
• Niveles Esférico: Ayudar anivelar el teodolito.
•Objetivo: Observar el objetivo con alta o baja
magnificación.
•Perilla de alta-baja magnificación: Permite pasar desde el
estado de baja
magnificaciónal dealta magnificaciónyviceversa,permitiendoobservarel
globocondiferentes
acercamientos.
•Plataforma: Sirve de sosténer atoda la parte superior del
instrumento que debe moverse durante
la medicióndeángulosacimutales.
•limbo Horizontal: Lleva impresos los ángulos que son
leídos con el vernier. ING. DANIEL AVENDAÑO MAYTA
• Limbo vertical de ángulos: Lleva impresos los ángulos que

SEMANA N° 09
•Tornillo de nivelación(tornillos calantes): Sirven para
nivelar el teodolito.
•Tornillo del acimut (seguro horizontal): Sirve para
girar la plataforma del teodolito.
•Tornillo de elevación seguro vertical: Sirve para girar
el círculo vertical, y así girar toda la
estructuradelentes delteodolitoenforma vertical.
•Tornillo de enfoque para alta magnificación: Sirve
para controlar el enfoque
cuandoseestáobservandoa travésdelobjetivoconla opcióndealta
magnificación.
• Vernier: Hacer la lectura de los ángulos.

SEMANA N° 09
TIPOS DE TEODOLITOS
•Teodolitos de obras
en edificaciones :
•Son instrumentos de
precisión
(+/- 10” ), se los utiliza
en replanteo de
obra vial y civil, están
diseñados para
resistir el trato en obra.

SEMANA N° 09
Teodolitos Topográficos:
Son instrumentos de gran
precisión
(+/- 1") se los utiliza en
replanteos y
levantamientos topográficos.
Es la
gama mas variada y de mayor
cantidad de modelos se les
construye
en acero y aluminio para
mayor
duración.

SEMANA N° 09
Teodolitos Geodésicos:
Son teodolitos de altísima precisión leen hasta la
décima de segundo pudiéndose apreciar la
centésima. Los últimos modelos son exclusivamente
electrónicos. Se les utiliza en poligonales y
triangulaciones, posicionamiento de puntos, etc.

SEMANA N° 09
Teodolitos Electrónicos:
Es la gama mas moderna, se benefician de la
tecnología electrónica incorporan pantallas
alfanuméricas de cristal líquido (LCD), leds de
avisos, iluminación independiente del sol,
calculadoras, electrodistanciómetros y
trackeadores (seguidores de trayectoria)
incorporados, y la posibilidad de guardar
información para utilizar luego esta en
computadoras personales.

SEMANA N° 07
CLASES
Concéntricos: Llevan el anteojo en el centro del eje
horizontal.
Excéntricos: Llevan el anteojo en un extremo del eje
secundario.
En cada uno de los dos grupos hay dos clases:
Repetidores: Los que tienen tornillo de coincidencia
de movimiento general
para el giro lento.
Reiteradores: Los que no tienen tornillo de
coincidencia de movimiento general.

SEMANA N° 09
¿Cuál es la utilidad del teodolito?
¿Dónde se usa el teodolito?
Usado principalmente para mediciones de ángulos
horizontales y verticales, para medir distancias por
Taquimetría o estadía y para trazar alineamientos rectos.
También se emplea para comparar las direcciones hacia
dos o más puntos, así como la inclinación de tales
direcciones.
Es portátil y manual, esta hecho para la topografía.

SEMANA N° 09
También se usa en la:
Medición de pueblos.
Medición de Ferrocarriles.
Medición de Barrancos.
Medición de Pantanos.
Medición de Ríos.
Medición de Canales.
Medición de Ciudades.
Medición de Minas.

SEMANA N° 09
GUIA:
Posición: Sobre el telescopio del lente de alta magnificación.
Propósito: Sirve para localizar el objetivo
apenas a simple vista. Utilización: La GUIA se utiliza
para localizar el objetivo
apenas realizado el lanzamiento. El globo se mueve mucho
durante los primeros segundos y es imposible seguirlo con
alguno de los lentes, por lo que se le sigue con la mira.
Cuando existe un movimiento más uniforme se deja de
utilizar la mira para utilizar el lente de baja magnificación.

SEMANA N° 09
Ejes principales
El Eje Vertical de Rotación Instrumental
es el eje que sigue la
trayectoria del Cenit-Nadir, también conocido como
la línea de la
plomada, y que marca la vertical del lugar.
El eje óptico es el eje donde se enfoca a los
puntos.
 El eje principal es el eje donde se miden
ángulos horizontales. El
eje que sigue la trayectoria de la línea visual debe
ser
perpendicular al eje secundario y este debe ser
perpendicular al
eje vertical. Los discos son fijos y la alidada es la
parte móvil.
 El eclímetro también es el disco vertical.

SEMANA N° 09
El Eje Horizontal de Rotación del Anteojo o eje de muñones es el eje
secundario del teodolito, en el cual se mueve el visor. En el eje de muñones
hay que medir cuando se utilizan métodos directos, como una cinta de medir,
y así se obtiene la distancia geométrica. Si se mide la altura del jalón, se
obtendrá la distancia geométrica elevada y si se mide directamente al suelo, se
obtendrá la distancia geométrica semielevada; las dos se miden a partir del eje
de muñones del teodolito.
El plano de colimación es un plano vertical que pasa por el eje de
colimación, que está en el centro del visor del aparato; se genera al girar el
objetivo.

SESION° 09
Partes principales
Niveles: Es un pequeño tubo cerrado que contiene una
mezcla de alcohol y
éter y una burbuja de aire; la tangente a la burbuja de aire será
un plano
horizontal. Se puede trabajar con los niveles descorregidos.
Precisión: Depende del tipo de teodolito que se utilice.
Existen desde los
antiguos, que varían entre el minuto y el medio minuto; los
modernos, que
tienen una precisión de entre 10", 6", 1" y hasta 0.1".

SEMANA N° 07
SESION N° 07
Nivel esférico: Es una caja cilíndrica tapada por un
casquete esférico.
Cuanto menor sea el radio de curvatura menos sensibles serán;
sirven para obtener de forma rápida el plano horizontal.
Nivel teórico: Si está descorregido impide medir. Hay
que calarlo con los
tornillos que lleva el aparato. Para corregir el nivel hay que
bajarlo un ángulo determinado y después estando en el plano
horizontal con los tornillos se nivela el ángulo que se ha
determinado.
Plomada: Se utiliza para que el teodolito esté en la
misma vertical que el
punto del suelo.

SEMANA N° 07
SESION N° 07
Plomada de gravedad: Bastante incómoda en su manejo, se hace poco
precisa sobre todo los días de viento. Era el método utilizado antes de
aparecer la plomada óptica.
Plomada óptica: es la que llevan hoy en día los teodolitos; por el ocular
se
ve el suelo y así se pone el aparato en la misma vertical que el punto buscado.
Limbos: Discos graduados que permiten determinar ángulos. Están
divididos de 0 a 360 grados sexagesimales, o de 0 a 400 grados centesimales.
En los limbos verticales se pueden ver diversas graduaciones (limbos
cenitales). Los limbos son discos graduados, tanto verticales como
horizontales.

SEMANA N° 09
Nonius: Mecanismo que permite aumentar o disminuir la
precisión de un limbo. Se dividen las n - 1 divisionesdel limbo
entre las ndivisionesdelnonio.La sensibilidaddel nonio esla
diferencia entre la magnitud del limbo y la magnitud del nonio.
Micrómetro: Es el mecanismo óptico que permite hacer la
función de los nonios pero de forma que permite ver una serie de
graduaciones y un rayo óptico mediante mecanismos; esto
aumenta la precisión.

SEMANA N° 09
Tornillo de coincidencia (movimiento particular o lento): Si hay que
visar
un punto lejano, con el pulso no se puede; para centrar el punto se utiliza el
tornillo de coincidencia. Con este movimiento se hace coincidir la línea
vertical de la cruz filar con la vertical deseada, y este actúa en forma
tangencial. Los otros dos tornillos mueven el índice y así se pueden medir
ángulos o lecturas acimutales con esa orientación.

SEMANA N° 09
Movimientos del teodolito
Este instrumento, previamente instalado
sobre el trípode en un punto del
terreno que se denomina estación, realiza los
movimientos sobre los ejes principales.

SEMANA N° 09
Movimiento del anteojo
Este movimiento se realiza sobre el eje horizontal (K-K)ypermiteal
operador girar desde el punto de apoyo hasta el cenit, aunque estos casos
son
muy raros ya que mayormente se abarca un rango promedio de 90° y otro.

SEMANA N° 09
Partes accesorias
Trípodes: Se utilizan para trabajar mejor; ya que tienen una altura; el más
utilizado es el de meseta. Hay unos elementos de
unión para fijar el trípode al aparato. Los tornillos nivelantes mueven la
plataforma
del trípode; la plataforma nivelante tiene tres tornillos para conseguir que el eje
vertical sea vertical.
Tornillo de presión (movimiento general): Es el tornillo marcado en
amarillo; se
fija el movimiento particular, que es el de los índices, y se desplaza el disco negro
solidario con el aparato. Se busca el punto y se fija el tornillo de presión. Este
tornillo actúa en forma radial, o sea hacia el eje principal.

SEMANA N° 09
 Agrimensura
 Arquitectura
 Ingeniería Geográfica
 Ingeniería Catastral y Geodesia
 Ingeniería Civil
 Ingeniería Agrícola
 Batimetría
 Cartografía
 Diseño de vías
Arqueología
Ingeniería de minas
Ingeniería Agrícola
Ingeniería Forestal
Minería
Ingeniería Petrolera
Puertos
Alcantarillados
Túneles

SEMANA N° 09
ESTADIA o MIRA
En topografía, una estadía o mira estadimétrica, también
llamado estadal en Latinoamérica, es una regla graduada
que permite mediante un nivel topográfico, medir
desniveles, es decir, diferencias de altura.
Con una mira, también se pueden medir
distancias con métodos trigonométricos, o
mediante un telémetro estadimétrico
integrado dentro de un nivel topográfico.
 Hay diferentes modelos de mira:
Las más comunes son de aluminio, telescópicas,
de 4 o 5 metros; son generalmente rígidas.
 De madera vieja, pintada; que son más flexibles

SEMANA N° 09
23.92

26.-METODOS DE MEDICION ANGULAR.pptx

Más contenido relacionado

Similar a 26.-METODOS DE MEDICION ANGULAR.pptx

Último

26.-METODOS DE MEDICION ANGULAR.pptx
