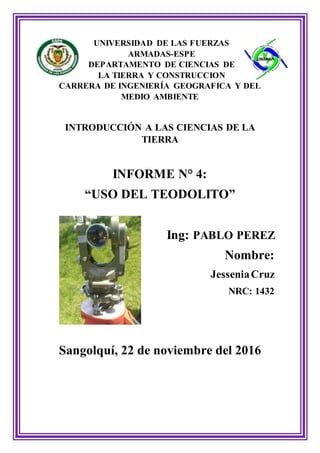

1. UNIVERSIDAD DE LAS FUERZAS
ARMADAS-ESPE
DEPARTAMENTO DE CIENCIAS DE
LA TIERRA Y CONSTRUCCION
CARRERA DE INGENIERÍA GEOGRAFICA Y DEL
MEDIO AMBIENTE
INTRODUCCIÓN A LAS CIENCIAS DE LA
TIERRA
INFORME N° 4:
“USO DEL TEODOLITO”
Ing: PABLO PEREZ
Nombre:
JesseniaCruz
NRC: 1432
Sangolquí, 22 de noviembre del 2016

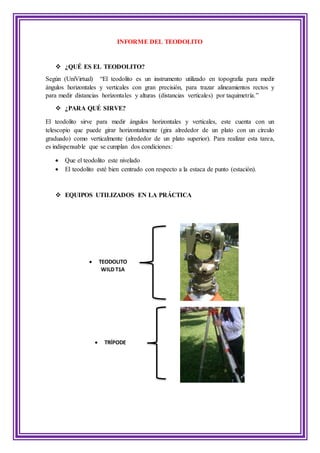

2. INFORME DEL TEODOLITO
¿QUÉ ES EL TEODOLITO?
Según (UniVirtual) “El teodolito es un instrumento utilizado en topografía para medir
ángulos horizontales y verticales con gran precisión, para trazar alineamientos rectos y
para medir distancias horizontales y alturas (distancias verticales) por taquimetría.”
¿PARA QUÉ SIRVE?
El teodolito sirve para medir ángulos horizontales y verticales, este cuenta con un
telescopio que puede girar horizontalmente (gira alrededor de un plato con un círculo
graduado) como verticalmente (alrededor de un plato superior). Para realizar esta tarea,
es indispensable que se cumplan dos condiciones:
Que el teodolito este nivelado
El teodolito esté bien centrado con respecto a la estaca de punto (estación).
EQUIPOS UTILIZADOS EN LA PRÁCTICA
TEODOLITO
WILD T1A
TRÍPODE
3. PARTES DEL TEODOLITO
Aunque los teodolitos difieren mucho entre sí en detalles de construcción, sus partes
esenciales son análogas en todos. El teodolito está formado por cuatro partes:
a) La base nivelante.- Es el soporte del instrumento, esta base nivelante se
encuentra conformada por: la placa base, los tornillos calantes, el nivel
esférico y el botón aliforme.
b) La parte inferior.- La parte inferior del instrumento está conformada por la
brida de centraje, el anillo arillado, el tornillo macrométrico del movimiento
horizontal y el tornillo micrométrico del movimiento horizontal.
c) La alidada.- La alidada es el elemento superior y giratorio del instrumento,
está conformada por la plomada óptica, el tornillo micrométrico del
movimiento azimutal, nivel de la alidada, el circulo vertical, tornillo
micrométrico y micrométrico del movimiento vertical, índice automático
vertical, el tornillo minutero, el espejo reflector y el asa de transporte.
d) El anteojo.- Es la parte del telescopio por medio de la cual se lanzan las
visuales desde la estación hacia los puntos observados. Está conformado por

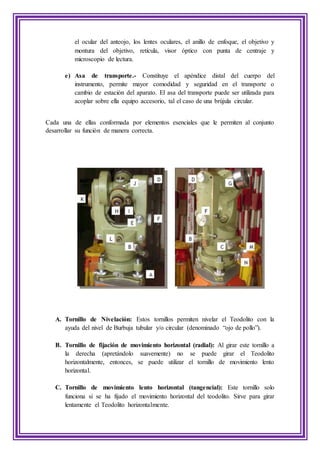

4. el ocular del anteojo, los lentes oculares, el anillo de enfoque, el objetivo y
montura del objetivo, retícula, visor óptico con punta de centraje y
microscopio de lectura.
e) Asa de transporte.- Constituye el apéndice distal del cuerpo del
instrumento, permite mayor comodidad y seguridad en el transporte o
cambio de estación del aparato. El asa del transporte puede ser utilizada para
acoplar sobre ella equipo accesorio, tal el caso de una brújula circular.
Cada una de ellas conformada por elementos esenciales que le permiten al conjunto
desarrollar su función de manera correcta.
A. Tornillo de Nivelación: Estos tornillos permiten nivelar el Teodolito con la
ayuda del nivel de Burbuja tubular y/o circular (denominado “ojo de pollo”).
B. Tornillo de fijación de movimiento horizontal (radial): Al girar este tornillo a
la derecha (apretándolo suavemente) no se puede girar el Teodolito
horizontalmente, entonces, se puede utilizar el tornillo de movimiento lento
horizontal.
C. Tornillo de movimiento lento horizontal (tangencial): Este tornillo solo
funciona si se ha fijado el movimiento horizontal del teodolito. Sirve para girar
lentamente el Teodolito horizontalmente.

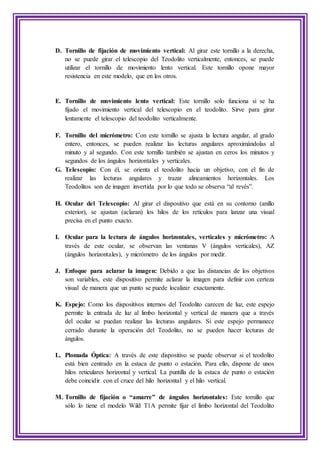

5. D. Tornillo de fijación de movimiento vertical: Al girar este tornillo a la derecha,
no se puede girar el telescopio del Teodolito verticalmente, entonces, se puede
utilizar el tornillo de movimiento lento vertical. Este tornillo opone mayor
resistencia en este modelo, que en los otros.
E. Tornillo de movimiento lento vertical: Este tornillo solo funciona si se ha
fijado el movimiento vertical del telescopio en el teodolito. Sirve para girar
lentamente el telescopio del teodolito verticalmente.
F. Tornillo del micrómetro: Con este tornillo se ajusta la lectura angular, al grado
entero, entonces, se pueden realizar las lecturas angulares aproximándolas al
minuto y al segundo. Con este tornillo también se ajustan en ceros los minutos y
segundos de los ángulos horizontales y verticales.
G. Telescopio: Con él, se orienta el teodolito hacia un objetivo, con el fin de
realizar las lecturas angulares y trazar alineamientos horizontales. Los
Teodolitos son de imagen invertida por lo que todo se observa “al revés”.
H. Ocular del Telescopio: Al girar el dispositivo que está en su contorno (anillo
exterior), se ajustan (aclaran) los hilos de los retículos para lanzar una visual
precisa en el punto exacto.
I. Ocular para la lectura de ángulos horizontales, verticales y micrómetro: A
través de este ocular, se observan las ventanas V (ángulos verticales), AZ
(ángulos horizontales), y micrómetro de los ángulos por medir.
J. Enfoque para aclarar la imagen: Debido a que las distancias de los objetivos
son variables, este dispositivo permite aclarar la imagen para definir con certeza
visual de manera que un punto se puede localizar exactamente.
K. Espejo: Como los dispositivos internos del Teodolito carecen de luz, este espejo
permite la entrada de luz al limbo horizontal y vertical de manera que a través
del ocular se puedan realizar las lecturas angulares. Si este espejo permanece
cerrado durante la operación del Teodolito, no se pueden hacer lecturas de
ángulos.
L. Plomada Óptica: A través de este dispositivo se puede observar si el teodolito
está bien centrado en la estaca de punto o estación. Para ello, dispone de unos
hilos reticulares horizontal y vertical. La puntilla de la estaca de punto o estación
debe coincidir con el cruce del hilo horizontal y el hilo vertical.
M. Tornillo de fijación o “amarre” de ángulos horizontales: Este tornillo que
sólo lo tiene el modelo Wild T1A permite fijar el limbo horizontal del Teodolito

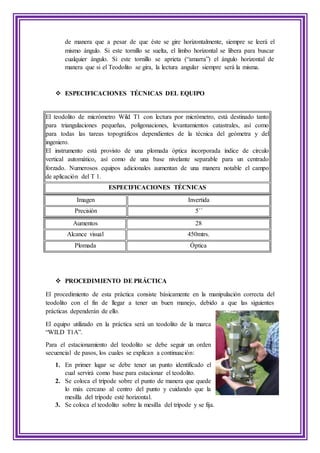

6. de manera que a pesar de que éste se gire horizontalmente, siempre se leerá el
mismo ángulo. Si este tornillo se suelta, el limbo horizontal se libera para buscar
cualquier ángulo. Si este tornillo se aprieta (“amarra”) el ángulo horizontal de
manera que si el Teodolito se gira, la lectura angular siempre será la misma.
ESPECIFICACIONES TÉCNICAS DEL EQUIPO
El teodolito de micrómetro Wild T1 con lectura por micrómetro, está destinado tanto
para triangulaciones pequeñas, poligonaciones, levantamientos catastrales, así como
para todas las tareas topográficos dependientes de la técnica del geómetra y del
ingeniero.
El instrumento está provisto de una plomada óptica incorporada índice de círculo
vertical automático, así como de una base nivelante separable para un centrado
forzado. Numerosos equipos adicionales aumentan de una manera notable el campo
de aplicación del T 1.
ESPECIFICACIONES TÉCNICAS
Imagen Invertida
Precisión 5´´
Aumentos 28
Alcance visual 450mtrs.
Plomada Óptica
PROCEDIMIENTO DE PRÁCTICA
El procedimiento de esta práctica consiste básicamente en la manipulación correcta del
teodolito con el fin de llegar a tener un buen manejo, debido a que las siguientes
prácticas dependerán de ello.
El equipo utilizado en la práctica será un teodolito de la marca
“WILD T1A”.
Para el estacionamiento del teodolito se debe seguir un orden
secuencial de pasos, los cuales se explican a continuación:
1. En primer lugar se debe tener un punto identificado el
cual servirá como base para estacionar el teodolito.
2. Se coloca el trípode sobre el punto de manera que quede
lo más cercano al centro del punto y cuidando que la
mesilla del trípode esté horizontal.
3. Se coloca el teodolito sobre la mesilla del trípode y se fija.

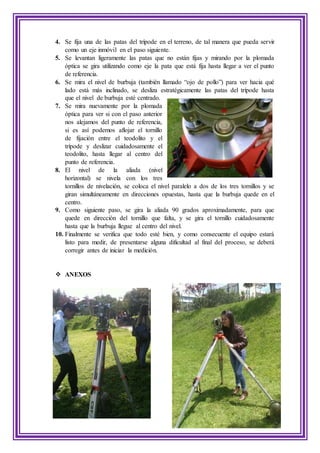

7. 4. Se fija una de las patas del trípode en el terreno, de tal manera que pueda servir
como un eje inmóvil en el paso siguiente.
5. Se levantan ligeramente las patas que no están fijas y mirando por la plomada
óptica se gira utilizando como eje la pata que está fija hasta llegar a ver el punto
de referencia.
6. Se mira el nivel de burbuja (también llamado “ojo de pollo”) para ver hacia qué
lado está más inclinado, se desliza estratégicamente las patas del trípode hasta
que el nivel de burbuja esté centrado.
7. Se mira nuevamente por la plomada
óptica para ver si con el paso anterior
nos alejamos del punto de referencia,
si es así podemos aflojar el tornillo
de fijación entre el teodolito y el
trípode y deslizar cuidadosamente el
teodolito, hasta llegar al centro del
punto de referencia.
8. El nivel de la aliada (nivel
horizontal) se nivela con los tres
tornillos de nivelación, se coloca el nivel paralelo a dos de los tres tornillos y se
giran simultáneamente en direcciones opuestas, hasta que la burbuja quede en el
centro.
9. Como siguiente paso, se gira la aliada 90 grados aproximadamente, para que
quede en dirección del tornillo que falta, y se gira el tornillo cuidadosamente
hasta que la burbuja llegue al centro del nivel.
10. Finalmente se verifica que todo esté bien, y como consecuente el equipo estará
listo para medir, de presentarse alguna dificultad al final del proceso, se deberá
corregir antes de iniciar la medición.

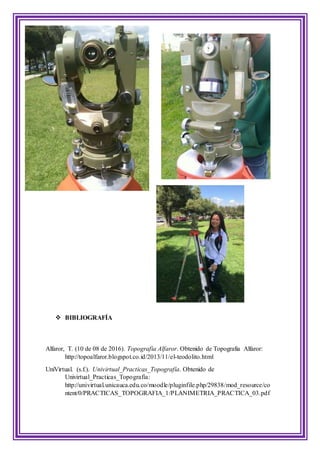

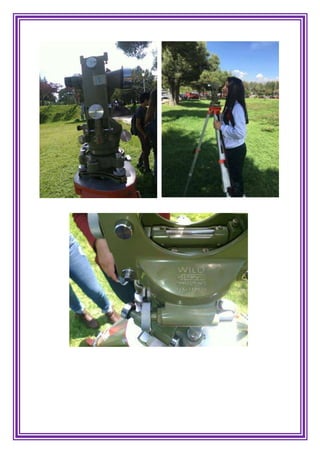

ANEXOS
8.
9. BIBLIOGRAFÍA
Alfaror, T. (10 de 08 de 2016). Topografia Alfaror. Obtenido de Topografia Alfaror:
http://topoalfaror.blogspot.co.id/2013/11/el-teodolito.html
UniVirtual. (s.f.). Univirtual_Practicas_Topografía. Obtenido de
Univirtual_Practicas_Topografía:
http://univirtual.unicauca.edu.co/moodle/pluginfile.php/29838/mod_resource/co
ntent/0/PRACTICAS_TOPOGRAFIA_1/PLANIMETRIA_PRACTICA_03.pdf
