El documento describe las partes y usos de un teodolito, un instrumento de medición angular utilizado en topografía. Un teodolito tiene tres ejes perpendiculares que permiten movimientos independientes para medir ángulos horizontales y verticales. Se clasifican en concéntricos/excéntricos, repetidores/reiteradores y de lectura óptica/lectura de índice. Sus partes principales incluyen limbos graduados, anteojo y tornillos de fijación.

1. LOGO

2. INTRODUCCIÓN
 EL TEODOLITO es un
aparato
posee múltiples uso en
topografía se usa principal-
mente para medir ángulos
horizontales y verticales.
alineación de puntos de un
plano.

3. EJES PRINCIPALES DE UN
TEODOLITO
Tres ejes
perpendiculares en sí
Elementos fijos y
móviles (alidada)
Los discos graduados
son conocidos como
limbos

4. CONSTITUCIÓN GENERAL DE UN
TEODOLITO
Partes
Tres movimientos
independientes:
 General
 Particular
 Del eclímetro

5. CLASIFICACIÓN DE LOS
TEODOLITOS
Hay tres clasificaciones principales:
 Teodolitos concéntricos/excéntricos
 Teodolitos repetidores/reiteradores
 Teodolito de lectura óptica/lectura de índice

6. Id Elemento
1
Tornillo de bloqueo y fijación del movimiento
vertical.
2 Tornillo de ajuste fino del limbo vertical.
3
Tornillo de bloqueo y fijación del movimiento
horizontal.
4 Tornillo de ajuste fino del limbo horizontal.
5 Nivel tubular transversal.
6
Espejo reflector para iluminar los limbos horizontal
y vertical.
Partes del teodolito

7. Id Elemento
5 Nivel tubular transversal.
6
Espejo reflector para iluminar los
limbos horizontal y vertical.
7 Anteojo o colimador
8
Enfoque del visor lector de limbos
horizontal y vertical.
9
Visor lector de limbos horizontal y
vertical.
10 Ocular del anteojo
11 Enfoque del ocular
12 Enfoque de la retícula
Partes del teodolito

8. Id Elemento
13 Espejo para ver el nivel tubular longitudinal
14 Limbo vertical protegido.
15
Soporte para linterna, iluminación
nocturna.
16 Nivel esférico.
17 Palanca de bloqueo del limbo horizontal.
18 Limbo horizontal protegido.
19 Tornillos nivelantes basamento.
Partes del teodolito

10. Teodolitos electrónicos
Lecturas en pantalla.
Puesta a cero o cualquier ángulo.
Elección de sistema de graduación.
Rapidez.
Seguridad.

11. Elementos de medida angular:
Limbos
Discos o círculos
graduados para la medida
de ángulos horizontales y
verticales.
Primeros limbos metálicos.
Actualmente: vidrio o
electrónicos.
 70 mm de diámetro divididos en
2000 partes con precisiones de
1/1000 de división (2s ).

12. Micrómetro óptico de estima

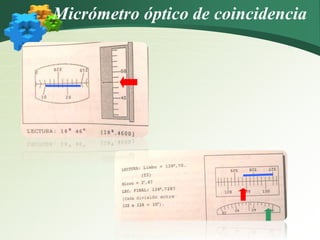

13. Micrómetro óptico de coincidencia

14. Micrómetro óptico de escala

15. Medida 1g,27
Medida 0g,0
Nonio: dividido en 100 partes
Limbo: dividido en 400 partes
Graduación: centesimal (400g)
Micrómetro óptico de escala

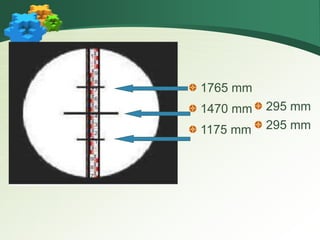

16. 1765 mm
1470 mm
1175 mm
295 mm
295 mm

17. Anteojo
Fundamento óptico del anteojo astronómico

18. Hilos del retículo. Ocular
En teodolitos: de 20 a 40

19. Tornillo de fijación y de movimiento
lento

20. CONSTITUCIÓN GENERAL DE UN
TEODOLITO

21. MÉTODOS PARA AUMENTAR LA PRECISIÓN DE UN
TEODOLITO
a) Doble lectura y regla de Bessel
b) Método de repetición:
c) Método de reiteración:
2
)200(pL g
iL 

n
nL

i
L
i
L
12i

4
4321




