Objetivo
Demostrar y analizar el funcionamiento de un generador eléctrico y demostrar que
un generador es todo dispositivo capaz de mantener una diferencia de potencial
eléctrico entre dos de sus puntos, llamados polos, terminales o bornes. Los
generadores eléctricos son máquinas destinadas a transformar la energía
mecánica en eléctrica.

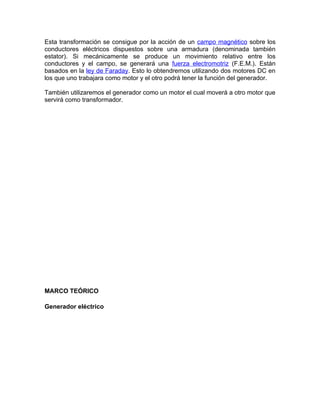

2. Esta transformación se consigue por la acción de un campo magnético sobre los
conductores eléctricos dispuestos sobre una armadura (denominada también
estator). Si mecánicamente se produce un movimiento relativo entre los
conductores y el campo, se generará una fuerza electromotriz (F.E.M.). Están
basados en la ley de Faraday. Esto lo obtendremos utilizando dos motores DC en
los que uno trabajara como motor y el otro podrá tener la función del generador.
También utilizaremos el generador como un motor el cual moverá a otro motor que
servirá como transformador.
MARCO TEÓRICO
Generador eléctrico

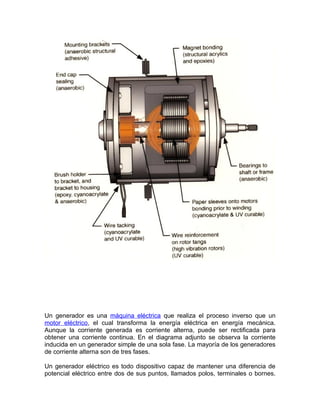

3. Un generador es una máquina eléctrica que realiza el proceso inverso que un
motor eléctrico, el cual transforma la energía eléctrica en energía mecánica.
Aunque la corriente generada es corriente alterna, puede ser rectificada para
obtener una corriente continua. En el diagrama adjunto se observa la corriente
inducida en un generador simple de una sola fase. La mayoría de los generadores
de corriente alterna son de tres fases.
Un generador eléctrico es todo dispositivo capaz de mantener una diferencia de
potencial eléctrico entre dos de sus puntos, llamados polos, terminales o bornes.

4. Los generadores eléctricos son máquinas destinadas a transformar la energía
mecánica en eléctrica. Esta transformación se consigue por la acción de un campo
magnético sobre los conductores eléctricos dispuestos sobre una armadura
(denominada también estator). Si mecánicamente se produce un movimiento
relativo entre los conductores y el campo, se generara una fuerza electromotriz
(F.E.M.).
En la actualidad, la generación de C.C. se realiza mediante pilas y acumuladores o
se obtiene de la conversión de C.A. a C.C. mediante los puentes rectificadores. El
uso de la dinamo para la producción de energía en forma de C. C. se estuvo
utilizando hasta la llegada de los alternadores, que con el tiempo la han dejado
totalmente desplazada. Hoy en día únicamente se utilizan las dinamos para
aplicaciones específicas, como por ejemplo, para medir las velocidades de
rotación de un eje (tacodinamos), ya que la tensión que presentan en los bornes
de salida es proporcional a la velocidad de la misma.
Se puede decir que una dinamo es una máquina eléctrica rotativa que produce
energía eléctrica en forma de corriente continua aprovechando el fenómeno de
inducción electromagnética. Esta máquina consta fundamentalmente de un
electroimán encargado de crear un campo magnético fijo conocido por el nombre
de inductor, y un cilindro donde se enrollan bobinas de cobre, que se hacen girar a
una cierta velocidad cortando el flujo inductor, que se conoce como inducido.

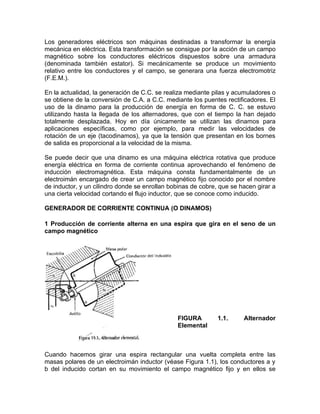

GENERADOR DE CORRIENTE CONTINUA (O DINAMOS)
1 Producción de corriente alterna en una espira que gira en el seno de un
campo magnético
FIGURA 1.1. Alternador
Elemental
Cuando hacemos girar una espira rectangular una vuelta completa entre las
masas polares de un electroimán inductor (véase Figura 1.1), los conductores a y
b del inducido cortan en su movimiento el campo magnético fijo y en ellos se

5. induce una f.e.m. inducida cuyo valor y sentido varía en cada instante con la
posición.

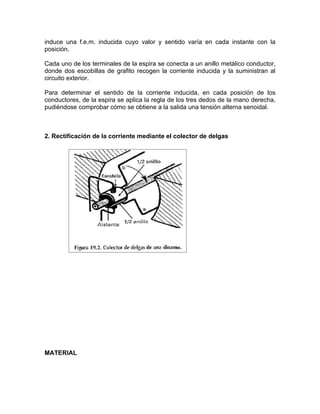

Cada uno de los terminales de la espira se conecta a un anillo metálico conductor,
donde dos escobillas de grafito recogen la corriente inducida y la suministran al
circuito exterior.
Para determinar el sentido de la corriente inducida, en cada posición de los
conductores, de la espira se aplica la regla de los tres dedos de la mano derecha,
pudiéndose comprobar cómo se obtiene a la salida una tensión alterna senoidal.
2. Rectificación de la corriente mediante el colector de delgas
MATERIAL

6. 1.-fuente de alimentación
2.- motores de DC
1.- capacitor
1.- osciloscopio
PROCEDIMIENTO

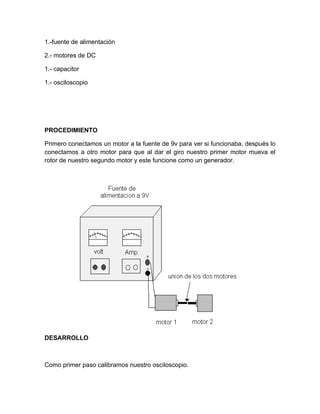

Primero conectamos un motor a la fuente de 9v para ver si funcionaba, después lo
conectamos a otro motor para que al dar el giro nuestro primer motor mueva el
rotor de nuestro segundo motor y este funcione como un generador.
DESARROLLO
Como primer paso calibramos nuestro osciloscopio.

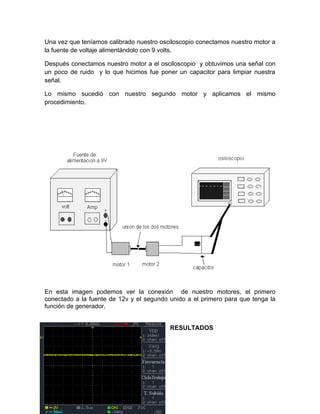

7. Una vez que teníamos calibrado nuestro osciloscopio conectamos nuestro motor a
la fuente de voltaje alimentándolo con 9 volts.
Después conectamos nuestro motor a el osciloscopio y obtuvimos una señal con
un poco de ruido y lo que hicimos fue poner un capacitor para limpiar nuestra
señal.
Lo mismo sucedió con nuestro segundo motor y aplicamos el mismo
procedimiento.
En esta imagen podemos ver la conexión de nuestro motores, el primero
conectado a la fuente de 12v y el segundo unido a el primero para que tenga la
función de generador.
RESULTADOS

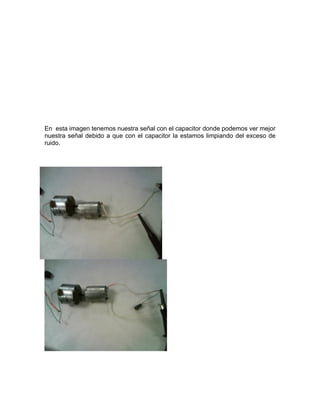

8. En esta imagen tenemos nuestra señal con el capacitor donde podemos ver mejor
nuestra señal debido a que con el capacitor la estamos limpiando del exceso de
ruido.

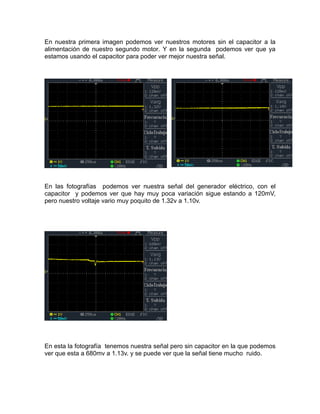

9. En nuestra primera imagen podemos ver nuestros motores sin el capacitor a la
alimentación de nuestro segundo motor. Y en la segunda podemos ver que ya
estamos usando el capacitor para poder ver mejor nuestra señal.
En las fotografías podemos ver nuestra señal del generador eléctrico, con el
capacitor y podemos ver que hay muy poca variación sigue estando a 120mV,
pero nuestro voltaje vario muy poquito de 1.32v a 1.10v.
En esta la fotografía tenemos nuestra señal pero sin capacitor en la que podemos
ver que esta a 680mv a 1.13v. y se puede ver que la señal tiene mucho ruido.

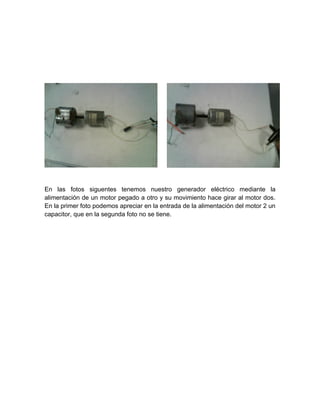

10. En las fotos siguentes tenemos nuestro generador eléctrico mediante la
alimentación de un motor pegado a otro y su movimiento hace girar al motor dos.
En la primer foto podemos apreciar en la entrada de la alimentación del motor 2 un
capacitor, que en la segunda foto no se tiene.

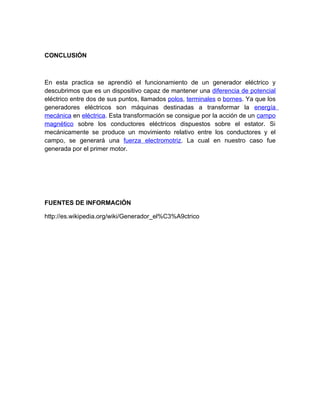

11. CONCLUSIÓN
En esta practica se aprendió el funcionamiento de un generador eléctrico y
descubrimos que es un dispositivo capaz de mantener una diferencia de potencial
eléctrico entre dos de sus puntos, llamados polos, terminales o bornes. Ya que los
generadores eléctricos son máquinas destinadas a transformar la energía
mecánica en eléctrica. Esta transformación se consigue por la acción de un campo
magnético sobre los conductores eléctricos dispuestos sobre el estator. Si
mecánicamente se produce un movimiento relativo entre los conductores y el
campo, se generará una fuerza electromotriz. La cual en nuestro caso fue
generada por el primer motor.
FUENTES DE INFORMACIÓN
http://es.wikipedia.org/wiki/Generador_el%C3%A9ctrico
