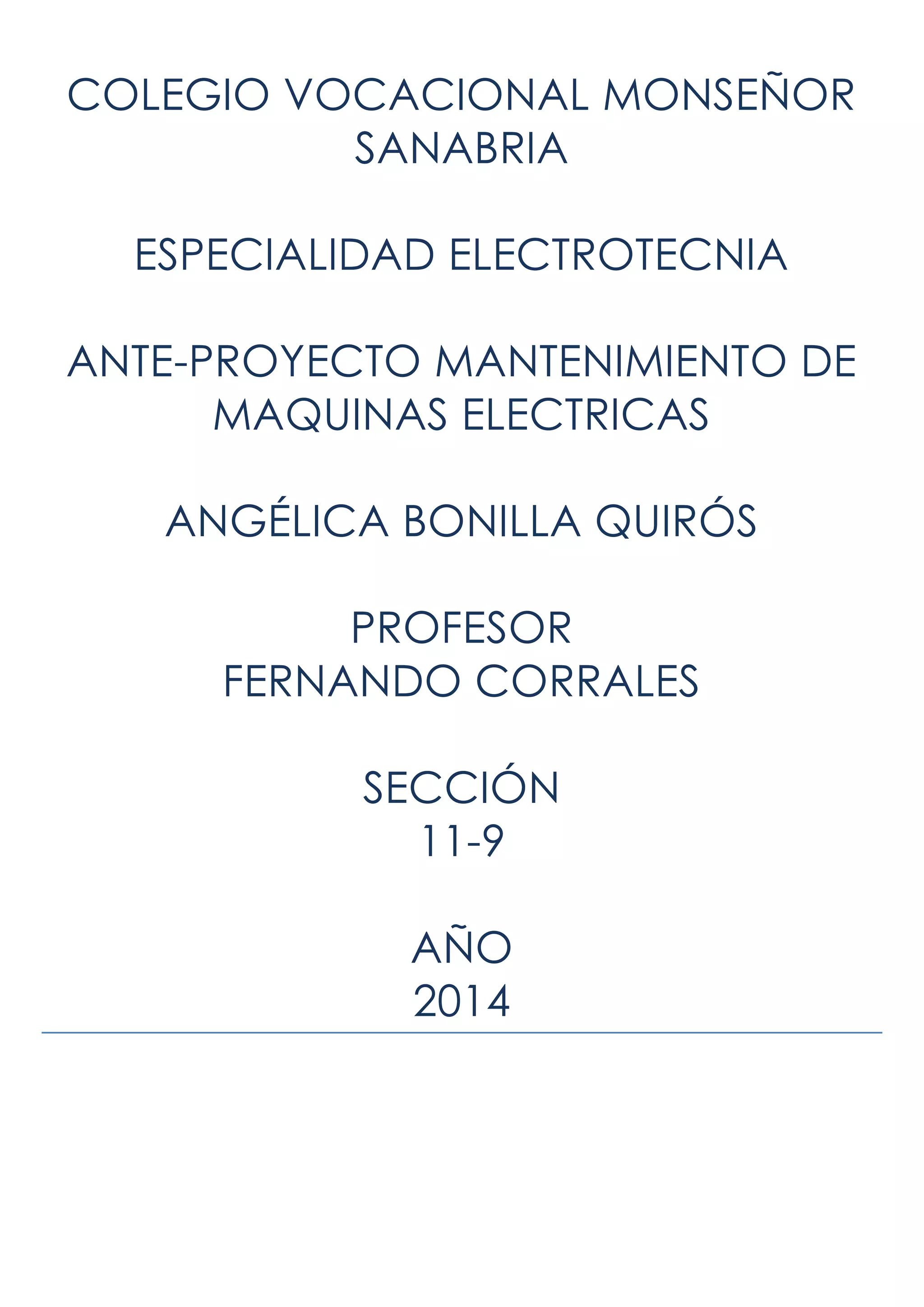

COLEGIO VOCACIONAL MONSEÑOR
SANABRIA
ESPECIALIDAD ELECTROTECNIA
ANTE-PROYECTO MANTENIMIENTO DE
MAQUINAS ELECTRICAS
ANGÉLICA BONILLA QUIRÓS
PROFESOR
FERNANDO CORRALES
SECCIÓN
11-9
AÑO
2014

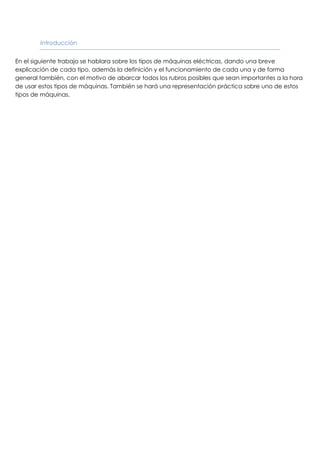

Introducción
En el siguiente trabajo se hablara sobre los tipos de máquinas eléctricas, dando una breve
explicación de cada tipo, además la definición y el funcionamiento de cada una y de forma
general también, con el motivo de abarcar todos los rubros posibles que sean importantes a la hora
de usar estos tipos de máquinas. También se hará una representación práctica sobre uno de estos
tipos de máquinas.
Máquinas eléctricas
Empecemos esto con una breve pregunta; ¿qué es una máquina eléctrica? Una máquina
eléctrica es simplemente un dispositivo que transforma la energía cinética en otra energía. Una
máquina eléctrica tiene un circuito magnético y dos circuitos eléctricos. Normalmente uno de los
circuitos eléctricos se llama excitación, porque al ser recorrido por una corriente eléctrica produce
las ampervueltas necesarias para crear el flujo establecido en el conjunto de la máquina.
Potencia de las máquinas eléctricas
Entre todos los valores de potencia posibles hay uno que da las características de la máquina, es la
potencia nominal, que se define como “la que puede suministrar sin que la temperatura llegue a los
límites admitidos por los materiales aislantes empleados.”
Tipos de máquinas eléctricas.

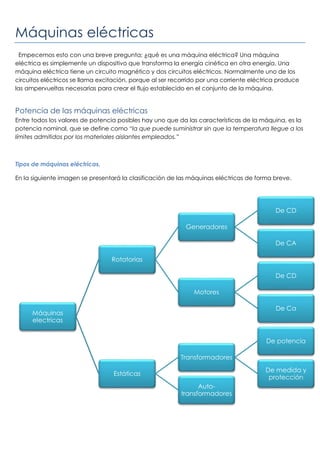

En la siguiente imagen se presentará la clasificación de las máquinas eléctricas de forma breve.
Máquinas
electricas
Rotatorias
Generadores
De CD
De CA
Motores
De CD
De Ca
Estáticas
Transformadores
De potencia
De medida y
protección
Auto-
transformadores

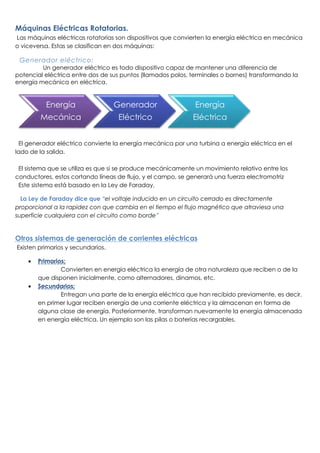

Máquinas Eléctricas Rotatorias.
Las máquinas eléctricas rotatorias son dispositivos que convierten la energía eléctrica en mecánica
o viceversa. Estas se clasifican en dos máquinas:
Generador eléctrico:
Un generador eléctrico es todo dispositivo capaz de mantener una diferencia de
potencial eléctrica entre dos de sus puntos (llamados polos, terminales o bornes) transformando la
energía mecánica en eléctrica.
El generador eléctrico convierte la energía mecánica por una turbina a energía eléctrica en el
lado de la salida.
El sistema que se utiliza es que si se produce mecánicamente un movimiento relativo entre los
conductores, estos cortando líneas de flujo, y el campo, se generará una fuerza electromotriz
Este sistema está basado en la Ley de Faraday.
La Ley de Faraday dice que “el voltaje inducido en un circuito cerrado es directamente
proporcional a la rapidez con que cambia en el tiempo el flujo magnético que atraviesa una
superficie cualquiera con el circuito como borde”
Otros sistemas de generación de corrientes eléctricas
Existen primarios y secundarios.
 Primarios:
Convierten en energía eléctrica la energía de otra naturaleza que reciben o de la
que disponen inicialmente, como alternadores, dinamos, etc.
 Secundarios:
Entregan una parte de la energía eléctrica que han recibido previamente, es decir,
en primer lugar reciben energía de una corriente eléctrica y la almacenan en forma de
alguna clase de energía. Posteriormente, transforman nuevamente la energía almacenada
en energía eléctrica. Un ejemplo son las pilas o baterías recargables.
Energía
Mecánica
Generador
Eléctrico
Energía
Eléctrica

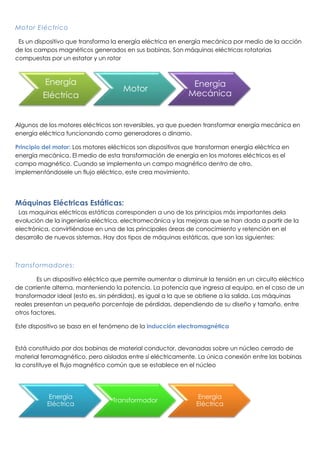

Motor Eléctrico
Es un dispositivo que transforma la energía eléctrica en energía mecánica por medio de la acción
de los campos magnéticos generados en sus bobinas. Son máquinas eléctricas rotatorias
compuestas por un estator y un rotor
Algunos de los motores eléctricos son reversibles, ya que pueden transformar energía mecánica en
energía eléctrica funcionando como generadores o dinamo.
Principio del motor: Los motores eléctricos son dispositivos que transforman energía eléctrica en
energía mecánica. El medio de esta transformación de energía en los motores eléctricos es el
campo magnético. Cuando se implementa un campo magnético dentro de otro,
implementándosele un flujo eléctrico, este crea movimiento.
Máquinas Eléctricas Estáticas:
Las maquinas eléctricas estáticas corresponden a uno de los principios más importantes dela
evolución de la ingeniería eléctrica, electromecánica y las mejoras que se han dada a partir de la
electrónica, convirtiéndose en una de las principales áreas de conocimiento y retención en el
desarrollo de nuevos sistemas. Hay dos tipos de máquinas estáticas, que son las siguientes:
Transformadores:
Es un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico
de corriente alterna, manteniendo la potencia. La potencia que ingresa al equipo, en el caso de un
transformador ideal (esto es, sin pérdidas), es igual a la que se obtiene a la salida. Las máquinas
reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño y tamaño, entre
otros factores.
Este dispositivo se basa en el fenómeno de la inducción electromagnética
Está constituido por dos bobinas de material conductor, devanadas sobre un núcleo cerrado de
material ferromagnético, pero aisladas entre sí eléctricamente. La única conexión entre las bobinas
la constituye el flujo magnético común que se establece en el núcleo
Energía
Eléctrica
Motor
Energía
Mecánica
Energía
Eléctrica
Transformador
Energía
Eléctrica

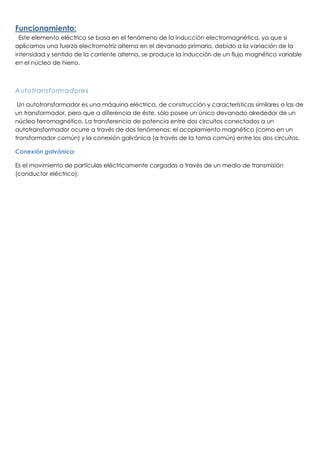

Funcionamiento:
Este elemento eléctrico se basa en el fenómeno de la inducción electromagnética, ya que si
aplicamos una fuerza electromotriz alterna en el devanado primario, debido a la variación de la
intensidad y sentido de la corriente alterna, se produce la inducción de un flujo magnético variable
en el núcleo de hierro.
Autotransformadores
Un autotransformador es una máquina eléctrica, de construcción y características similares a las de
un transformador, pero que a diferencia de éste, sólo posee un único devanado alrededor de un
núcleo ferromagnético. La transferencia de potencia entre dos circuitos conectados a un
autotransformador ocurre a través de dos fenómenos: el acoplamiento magnético (como en un
transformador común) y la conexión galvánica (a través de la toma común) entre los dos circuitos.
Conexión galvánica:
Es el movimiento de partículas eléctricamente cargadas a través de un medio de transmisión
(conductor eléctrico).

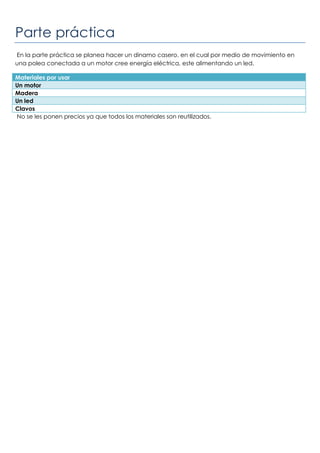

Parte práctica
En la parte práctica se planea hacer un dinamo casero, en el cual por medio de movimiento en
una polea conectada a un motor cree energía eléctrica, este alimentando un led.
Materiales por usar
Un motor
Madera
Un led
Clavos
No se les ponen precios ya que todos los materiales son reutilizados.

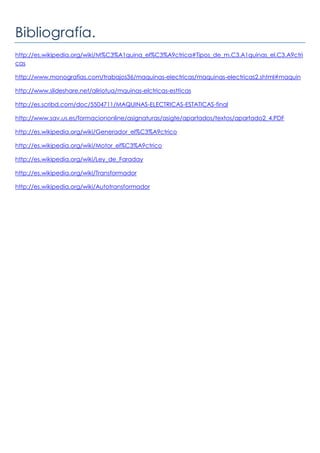

Bibliografía.
