El documento describe las diferentes ranuras y componentes de una placa base. La ranura ISA era una ranura de 16 bits que se usaba en las primeras computadoras personales pero ya no se fabrican placas con esta ranura. La ranura PCI reemplazó a ISA y permite configuración dinámica de dispositivos. Otras ranuras descritas incluyen CNR, AMR y AGP. El documento también explica conceptos como voltaje ATX, memoria SDRAM, BIOS, floppy, chipset y otros componentes de una placa base.

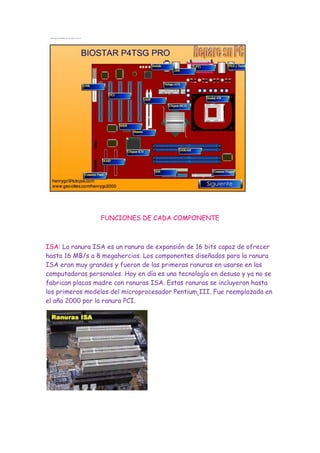

1. FUNCIONES DE CADA COMPONENTE<br />ISA: La ranura ISA es un ranura de expansión de 16 bits capaz de ofrecer hasta 16 MB/s a 8 megahercios. Los componentes diseñados para la ranura ISA eran muy grandes y fueron de las primeras ranuras en usarse en las computadoras personales. Hoy en día es una tecnología en desuso y ya no se fabrican placas madre con ranuras ISA. Estas ranuras se incluyeron hasta los primeros modelos del microprocesador Pentium III. Fue reemplazada en el año 2000 por la ranura PCI.<br />PCI: PCI es un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados quot;
dispositivos planearesquot;
en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en las computadoras personales, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de ordenadores.<br />A diferencia de los buses ISA, el bus PCI permite la configuración dinámica de un dispositivo periférico. En el tiempo de arranque del sistema, las tarjetas PCI y el BIOS interactúan y negocian los recursos solicitados por la tarjeta PCI. Esto permite asignación de IRQ y direcciones del puerto por medio de un proceso dinámico diferente del bus ISA, donde las IRQ tienen que ser configuradas manualmente usando jumper externos. Las últimas revisiones de ISA y el bus MCA de IBM ya incorporaban tecnologías que automatizaban todo el proceso de configuración de las tarjetas, pero el bus PCI demostró una mayor eficacia en tecnología plug and play. Aparte de esto, el bus PCI proporciona una descripción detallada de todos los dispositivos PCI conectados a través del espacio de configuración PCI.<br />CNR: Es una ranura de expansión en la placa madre para dispositivos de comunicaciones como módems, tarjetas LAN o USB.<br />Fue lanzado en febrero de 2000 por Intel en sus placas para procesadores Pentium y se trataba de un diseño propietario, por lo que no se extendió más allá de las placas que incluían los chipsets de Intel.Adolecía de los mismos problemas de recursos de los dispositivos diseñados para ranura AMR. Actualmente no se incluye en las placas.<br />AMR: El audio/modem rice, también conocido como slot AMR2 o AMR3, es una ranura de expansión en la placa madre para dispositivos de audio (como tarjetas de sonido) o módems lanzada en 1998 y presente en placas de Intel Pentium III, Intel Pentium IV y AMD Athlon.Fue diseñada por Intel como una interfaz con los diversos chipsets para proporcionar funcionalidad analógica de Entrada/Salida permitiendo que esos componentes fueran reutilizados en placas posterior eres sin tener que pasar por un nuevo proceso de certificación de la FCC (con los costes en tiempo y económicos que conlleva).En un principio se diseñó como ranura de expansión para dispositivos económicos de audio o comunicaciones, ya que estos harían uso de los recursos de la máquina como el microprocesador y la memoria RAM. Esto tuvo poco éxito ya que fue lanzado en un momento en que la potencia de las máquinas no era la adecuada para soportar esta carga y el mal o escaso soporte de los controladores para estos dispositivos en sistemas operativos que no fuesen Windows.<br />AGP: Las ranuras que tu nombras es donde se coloca el hardware de tu pc (tarjeta de video, sonido, modem, LAN).<br />VOLTAJE ATX: Otra de las características de las placas ATX son el tipo de conector a la fuente de alimentación, el cual es de 24 (20+4) contactos que permiten una única forma de conexión y evitan errores como con las fuentes AT y otro conector adicional llamado P4, de 4 contactos. También poseen un sistema de desconexión por software.<br />SDRAM: Memoria Memoria interna 4096 MB Memoria interna, máximo 8 GB Tipo de memoria DDR3 SDRAM Ranuras de memoria /n 3G network Access module Funcionamiento del GPS GPS, función Conectividad Cantidad de puertos USB 2.<br />BIOS: La BIOS cumple un papel fundamental en el funcionamiento de nuestro PC, siendo el único dispositivo que conoce realmente el hardware de nuestro ordenador y el que se encarga de su inicialización.<br />FLOPPY: necesidad de expansión de alta velocidad. 4 conectores SATA de 3Gb/s para los discos duros más conector IDE Ultra DMA 100/66/33 le proporciona la opción de mantener funcionando sus antiguos discos duros PCI-E X1 3 x PCI Internal I/O 1 x Floppy Port supports up to 2.88 MB componentes, placas base, Intel socket 775.<br />CONECTOR PLANEL FRONTAL: El Panel Frontal es la interfaz con el usuario, la utilizamos para interactuar con el usuario cuando el programa se está ejecutando. Los usuarios podrán observar los datos del programa actualizados en tiempo real (como van fluyendo los datos, un ejemplo sería una calculadora, donde tu le pones las entradas, y te pone el resultado en la salida). En esta interfaz se definen los controles (los usamos como entradas, pueden ser botones, marcadores etc...) e indicadores (los usamos como salidas, pueden ser gráficas….).Todos los conectores del panel frontal, fácilmente distinguibles por su código de colores…<br />ICH: Analizador de programas.<br />MCH: es un compacto lector motorizado de tarjetas con función de captura, capaz de manipular tarjetas de diversos espesores.<br />SOCKET: La extensión de sockets implementa una interfaz de bajo nivel con las funciones de comunicación de sockets, basadas en los populares sockets BSD, ofreciendo la posibilidad de actuar como un servidor de sockets, así como cliente.<br />MIDI: Se trata de un protocolo de comunicación serial estándar que permite a los computadores, sintetizadores, secuenciadores, controladores y otros dispositivos musicales electrónicos comunicarse y compartir información para la generación de sonidos.<br />CHIPSET: El quot;

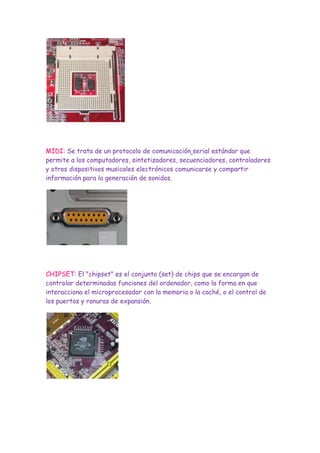

chipsetquot;
es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y ranuras de expansión.<br />REGUALDOR DE VOLTAJE: (también llamado estabilizador de voltaje o acondicionador de voltaje) es un equipo eléctrico que acepta una tensión eléctrica de voltaje variable a la entrada, dentro de un parámetro predeterminado y mantiene a la salida una tensión constante (regulada).<br />DRAMM: es un tipo de memoria dinámica de acceso aleatorio que se usa principalmente en los módulos de memoria RAM y en otros dispositivos, como memoria principal del sistema. Se denomina dinámica, ya que para mantener almacenado un dato, se requiere revisar el mismo y recargarlo, cada cierto período, en un ciclo de refresco. Su principal ventaja es la posibilidad de construir memorias con una gran densidad de posiciones y que todavía funcionen a una velocidad alta: en la actualidad se fabrican integrados con millones de posiciones y velocidades de acceso medidos en millones de bit por segundo. Es una memoria volátil, es decir cuando no hay alimentación eléctrica, la memoria no guarda la información. Inventada a finales de los sesenta, es una de las memorias más usadas en la actualidad.<br />PAULA ANDREA CHAVEZ.<br />GRADO: 11-2<br />N.C.S<br />
