1) Las ranuras de expansión permiten conectar tarjetas adicionales para funciones como monitores, impresoras o unidades de disco. 2) PCI reemplazó buses como MCA y ELISA en servidores y VLB en PCs. 3) CNR define una interfaz para chipsets que soportan audio, módem y LAN en placas base.

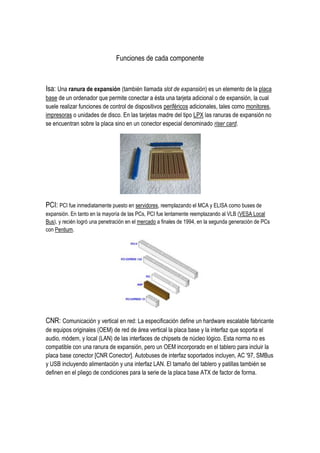

1. Funciones de cada componente <br />Isa: Una ranura de expansión (también llamada slot de expansión) es un elemento de la placa base de un ordenador que permite conectar a ésta una tarjeta adicional o de expansión, la cual suele realizar funciones de control de dispositivos periféricos adicionales, tales como monitores, impresoras o unidades de disco. En las tarjetas madre del tipo LPX las ranuras de expansión no se encuentran sobre la placa sino en un conector especial denominado riser card.<br />PCI: PCI fue inmediatamente puesto en servidores, reemplazando el MCA y ELISA como buses de expansión. En tanto en la mayoría de las PCs, PCI fue lentamente reemplazando al VLB (VESA Local Bus), y recién logró una penetración en el mercado a finales de 1994, en la segunda generación de PCs con Pentium.<br />CNR: Comunicación y vertical en red: La especificación define un hardware escalable fabricante de equipos originales (OEM) de red de área vertical la placa base y la interfaz que soporta el audio, módem, y local (LAN) de las interfaces de chipsets de núcleo lógico. Esta norma no es compatible con una ranura de expansión, pero un OEM incorporado en el tablero para incluir la placa base conector [CNR Conector]. Autobuses de interfaz soportados incluyen, AC '97, SMBus y USB incluyendo alimentación y una interfaz LAN. El tamaño del tablero y patillas también se definen en el pliego de condiciones para la serie de la placa base ATX de factor de forma.<br />AMR: Audio/modem riser es una ranura de expansión de placas madres para dispositivos de audio (como tarjetas de sonido) o módems lanzada en 1998 y presente en placas compatibles con los microprocesadores Intel Pentium III, Intel Pentium 4 y AMD Athlon. Fue diseñada por Intel como una interfaz con los diversos chipsets para proporcionar funcionalidad analógica de entrada/salida permitiendo que esos componentes fueran reutilizados en placas posteriores sin tener que pasar por un nuevo proceso de certificación de la Comisión Federal de Comunicaciones (con los costes en tiempo y económicos que conlleva) <br />AGP: Accelerated Graphics Port o AGP (en español \"

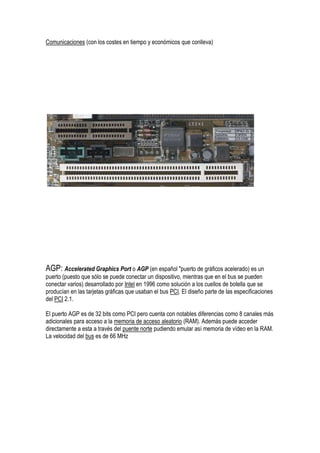

puerto de gráficos acelerado) es un puerto (puesto que sólo se puede conectar un dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en 1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI. El diseño parte de las especificaciones del PCI 2.1.<br />El puerto AGP es de 32 bits como PCI pero cuenta con notables diferencias como 8 canales más adicionales para acceso a la memoria de acceso aleatorio (RAM). Además puede acceder directamente a esta a través del puente norte pudiendo emular así memoria de vídeo en la RAM. La velocidad del bus es de 66 MHz<br />Voltaje ATX: Si se conecta directamente al formato de la antigua AT, el interruptor de entrada de la fuente de alimentación está conectado a la placa base ATX. Esto hace que podamos apagar el equipo mediante el software en sí. Sin embargo lo que significa es que la placa base sigue siendo alimentada por una tensión de espera, que puede ser transmitida a las tarjetas de expansión. Esto permite funciones tales como Wake on LAN o Wake on Modem \"
encendido-apagado\"
, donde el propio ordenador vuelve a encenderse cuando se utiliza la LAN con un paquete de reactivación o el módem recibe una llamada. La desventaja es el consumo de energía en modo de espera y el riesgo de daños causados por picos de voltaje de la red eléctrica, incluso si el equipo no está funcionando.<br />Para iniciar una fuente de alimentación ATX, es necesario el PS-ON (PowerSupplyOn) Pin 14 y 15. Sin embargo, la fuente de alimentación nunca tiene una carga fija para poder ser activada, ya que puede ser dañada. Debido a la evolución de los potentes procesadores y tarjetas gráficas ha sido necesario añadir al molex de 20pin cuatro pines más, es decir el conector utilizado actualmente en la placa base ATX es de 24 pines que disponen de un conducto de +12 V, +5 V, 3,3 V y tierra.<br />Las fuentes para cumplir la norma también tienen que respetar los limites de ruido y oscilación en sus salidas de voltaje, estos limites son 120mV para 12+, 50mV para 5V+ y 3,3V+ estos valores son pico a pico.<br />SDRAMM: es una memoria dinámica de acceso aleatorio DRAM que tiene una interfaz síncrona. Tradicionalmente, la memoria dinámica de acceso aleatorio DRAM tiene una interfaz asíncrona, lo que significa que el cambio de estado de la memoria tarda un cierto tiempo, dado por las características de la memoria, desde que cambian sus entradas. En cambio, en las SDRAM el cambio de estado tiene lugar en el momento señalado por una señal de reloj y, por lo tanto, está sincronizada con el bus de sistema del ordenador. El reloj también permite controlar una máquina de estados finitos interna que controla la función de \"
pipeline\"
de las instrucciones de entrada. Esto permite que el chip tenga un patrón de operación más complejo que la DRAM asíncrona, que no tiene una interfaz de sincronización.<br />BIOS: El BIOS es un sistema básico de entrada/salida que normalmente pasa inadvertido para el usuario final de computadoras. Se encarga de encontrar el sistema operativo y cargarlo en la memoria RAM. Posee un componente de hardware y otro de software; este último brinda una interfaz generalmente de texto que permite configurar varias opciones del hardware instalado en el PC, como por ejemplo el reloj, o desde qué dispositivos de almacenamiento iniciará el sistema operativo (Microsoft Windows, GNU/Linux, Mac OS X, etc.).<br />El BIOS gestiona al menos el teclado de la computadora, proporcionando incluso una salida bastante básica en forma de sonidos por el altavoz incorporado en la placa base cuando hay algún error, como por ejemplo un dispositivo que falla o debería ser conectado. Estos mensajes de error son utilizados por los técnicos para encontrar soluciones al momento de armar o reparar un equipo.<br />Floppy: Un disquete es un medio de almacenamiento de datos que se compone de un disco de medio delgada, de almacenamiento flexible (\"
floppy\"
) magnético sellado en un soporte de plástico cuadrada o rectangular forrada con tela que elimina partículas de polvo.Los discos flexibles son leídos y escritos por una unidad de disco flexible o disquetera. [1] de fantasía por la empresa de tecnología de información estadounidense IBM, discos flexibles de 8 pulgadas (200 mm), 5 ¼ pulgadas (130 mm) y de 3 ½ pulgadas (90 mm) formas disfrutado de tres décadas como una forma popular y ubicuo de almacenamiento e intercambio de datos, desde mediados de la década de 1970 hasta bien entrada la década de 2000. [2] Mientras que las unidades de disco todavía tiene algunos usos limitados, especialmente con el equipo informático de la herencia industrial, que han sido sustituidas por las unidades flash USB, discos duros externos, discos ópticos, tarjetas de memoria y redes informáticas.<br />ICH: es un compacto lector de tarjetas con función de captura, capaza de manipular de diversos espesores.<br />Socket: es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en las videoconsolas.<br />Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para microprocesadores, los mecanismos de retención del integrado y de conexión dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de zócalo ZIF (pines) o LGA (contactos).<br />MIDI: MIDI son las siglas de la (Interfaz Digital de Instrumentos Musicales). Se trata de un protocolo de comunicación serial estándar que permite a los computadores, sintetizadores, secuenciadores, controladores y otros dispositivos musicales electrónicos comunicarse y compartir información para la generación de sonidos.<br />Chipset: El chipset es el conjunto de chips que se encarga de controlar algunas funciones concretas del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB...<br />El chipset de una placa base es un conjunto de chips cuyo número varía según el modelo y que tiene como misión gestionar todos los componentes de la placa base tales como el micro o la memoria; integra en su interior las controladoras encargadas de gestionar los periféricos externos a través de interfaces como USB, IDE, serie o paralelo. El chipset controla el sistema y sus capacidades, es el encargado de realizar todas las transferencias de datos entre los buses, la memoria y el microprocesador, por ello es casi el \"

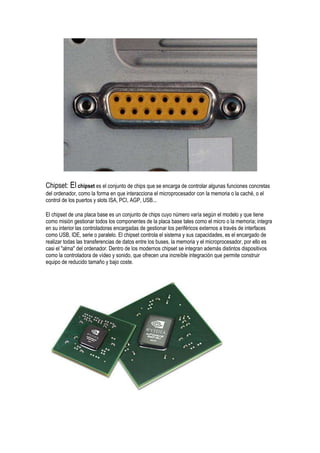

alma\"

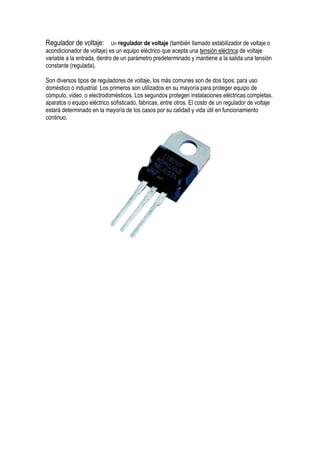

del ordenador. Dentro de los modernos chipset se integran además distintos dispositivos como la controladora de vídeo y sonido, que ofrecen una increíble integración que permite construir equipo de reducido tamaño y bajo coste.<br />Regulador de voltaje: Un regulador de voltaje (también llamado estabilizador de voltaje o acondicionador de voltaje) es un equipo eléctrico que acepta una tensión eléctrica de voltaje variable a la entrada, dentro de un parámetro predeterminado y mantiene a la salida una tensión constante (regulada).<br />Son diversos tipos de reguladores de voltaje, los más comunes son de dos tipos: para uso doméstico o industrial. Los primeros son utilizados en su mayoría para proteger equipo de cómputo, video, o electrodomésticos. Los segundos protegen instalaciones eléctricas completas, aparatos o equipo eléctrico sofisticado, fabricas, entre otros. El costo de un regulador de voltaje estará determinado en la mayoría de los casos por su calidad y vida útil en funcionamiento continuo.<br />
