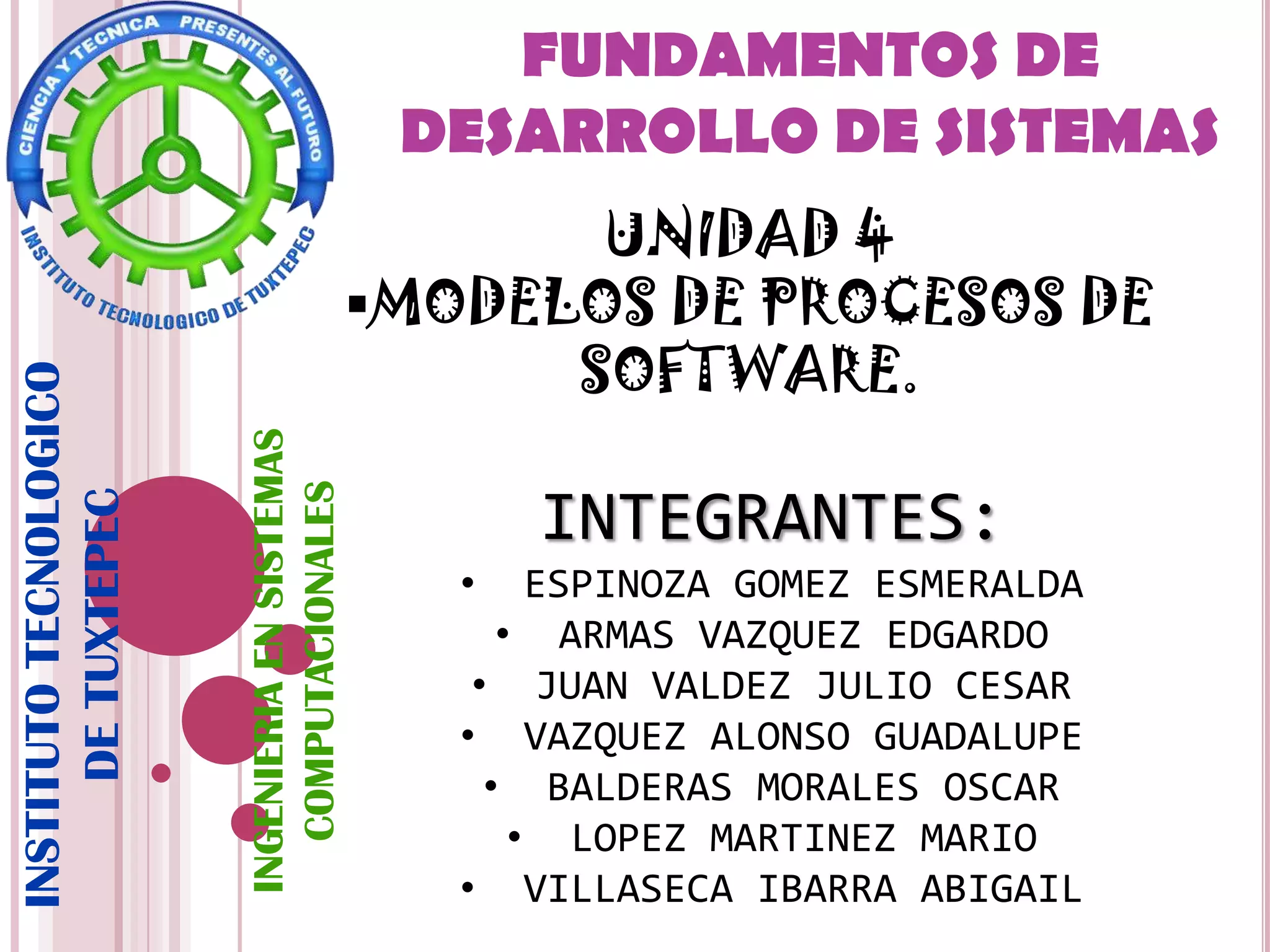

1. FUNDAMENTOS DE
DESARROLLO DE SISTEMAS
UNIDAD 4
MODELOS DE PROCESOS DE
SOFTWARE.
INSTITUTO TECNOLOGICO
INGENIERIA EN SISTEMAS
COMPUTACIONALES
INTEGRANTES:
DE TUXTEPEC
PRESENTAN:
• ESPINOZA GOMEZ ESMERALDA
• VILLASECA IBARRA
• ARMAS VAZQUEZ EDGARDO
• VAZQUEZ CANSECO AZAREL
• JUAN VALDEZ JULIO CESAR
• VAZQUEZ ALONSO GUADALUPE
• BALDERAS MORALES OSCAR
• LOPEZ MARTINEZ MARIO
• VILLASECA IBARRA ABIGAIL

2.  4.4. PROCESO DE DESARROLLO
UNIFICADO.
• El Proceso Unificado de Rational.
• Perspectivas que describe el RUP.
• Iteración de Fase.
 Inicio.
 Elaboración.
 Construcción.
 Transición.

3. 4.4. PROCESO DE DESARROLLO UNIFICADO
• Flujos de Trabajo Estadísticos en el Proceso
Unificado de Rational.

5.  EL PROCESO UNIFICADO DE RATIONAL
Este es un Ejemplo de un Modelo de
Proceso moderno que proviene del
trabajo en el UML y asociado Proceso
Unificado de Desarrollo del Software.
(Rumbaugh 1999).

6. 4.4. PROCESO DE DESARROLLO UNIFICADO
 ELRUP reconoce que Los Modelos de
Procesos genéricos presentan un solo
enfoque del Proceso.

7. 4.4. PROCESO DE DESARROLLO UNIFICADO

8. 4.4. PROCESO DE DESARROLLO UNIFICADO
1.-Una Perspectiva Dinámica que
muestra las fases del Modelo sobre
el Tiempo.
2.- Una Perspectiva Estática que
muestra las actividades del proceso
que se representan.
3.-Una Perspectiva Práctica que
sugiere buenas prácticas a utilizar
durante el Proceso.

9. 4.4. PROCESO DE DESARROLLO UNIFICADO
 ITERACIÓN DE FASE.

10. 4.4. PROCESO DE DESARROLLO UNIFICADO
 El
RUP es un modelo en fases que
“identifica” 4 diferentes Fases en el
Proceso del Software:
 INICIO:
Su “objetivo” es establecer un caso de
Negocio para el Sistema. Se deben
identificar todas las entidades externas
(Personas y Sistemas)
Que interactuaran con el sistema .

11. 4.4. PROCESO DE DESARROLLO UNIFICADO
 ELABORACIÓN:
Los Objetivos son desarrollar una
comprensión del dominio del
problema, establecer un Marco de Trabajo
Arquitectónico para el
Sistema, desarrollar el plan del Proyecto
e Identificar los riesgos clave del
Sistema.

12. 4.4. PROCESO DE DESARROLLO UNIFICADO
 CONSTRUCCIÓN:
Comprende el Diseño del Sistema, La
Programación y las Pruebas.
En esta fase de Desarrollan e Integran Las
partes del Sistema.
Al terminar obtiene un Sistema software
Operativo y la documentación
correspondiente lista para entregar a los
usuarios.

13. 4.4. PROCESO DE DESARROLLO UNIFICADO
 TRANSICIÓN:
La Fase final del RUP se ocupa de mover el
sistema desde la comunidad de desarrollo
a la Comunidad del Usuario y hacerlo
trabajar en un entorno real.
Al terminar esta Fase se debe tener un
Sistema Software documentado que funciona
correctamente en su Entorno Operativo.

14. 4.4. PROCESO DE DESARROLLO UNIFICADO

15. Los procesos del Negocio se modelan
MODELO DEL utilizando casos de negocio
NEGOCIO
Se definen los actores que interactúan
con el Sistema y se desarrollan casos de
REQUERIMIENTOS uso para modelar Los Requerimientos del
Sistema.
Se crea y documenta un Modelo del Diseño
ANALISIS Y utilizando Modelos arquitectónicos,
DISEÑO Modelos de Componentes, Modelos de
Objetos y Modelos de Secuencias.
Se implementan y se estructuran en
subsistemas los componentes del sistema.
IMPLEMENTACIÓN La generación automática de código de
los modelos del diseño ayuda a acelerar
este Proceso.
Las Pruebas son un proceso iterativo que
se llevan a cabo conjuntamente con la
PRUEBAS implementación la finalización de la

16. Se crea una referencia del Producto ,
se disminuye a los usuarios y se
instala en su Lugar de trabajo.
DESPLIEGUE
Este Flujo de trabajo de Soporte
CONFIGURACIÓN Y gestiona los cambios del Sistema.
CAMBIOS DE
GESTIÓN
Este Flujo de trabajo de soporte
GESTION DEL gestiona el desarrollo del Sistema.
PROYECTO
Este flujo de trabajo se refiere a
hacer herramientas software apropiadas
ENTORNO disponibles para los equipos de
desarrollo de Software.
