PRINCIPALES ELEMENTOS DE
UN SISTEMA DE CABLEADO
ESTRUCTURADO
RACK
En informática, un rack es básicamente un armario con 4 perfiles metálicos
internos que nos permiten fijar y organizar dentro los diferentes componentes
de una instalación informática o de telecomunicaciones, equipos como
servidores, switches, sai, sistemas de almacenamiento, ordenadores,
sistemas de redes y telefonía, etc. Su finalidad es el aprovechamiento del
espacio.
Los racks tienen 2 dimensiones básicas: Ancho 19". El alto se mide en RMU (Rack
mountain Unit). Un RMU equivale a 1,75". Por ejemplo un rack grande tiene 42 RMUs, es
decir 73,5" mas o menos 1,97m que con marcos y patas da una altura de 2,10m. Los
equipos vienen con su altura en RMUs. Por ejemplo un switch cisco catalyst 2950 de 24
puertos tiene de alto 1 RMU.
Se conoce como unidad rack a la unidad de medida que resulta equivalente a la altura de
un equipo que será montado en un rack de entre diecinueve y veintitrés pulgadas de
ancho.

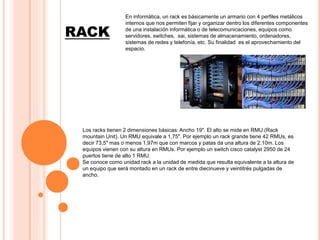

RACK
En informática, un rack es básicamente un armario con 4 perfiles metálicos
internos que nos permiten fijar y organizar dentro los diferentes componentes
de una instalación informática o de telecomunicaciones, equipos como
servidores, switches, sai, sistemas de almacenamiento, ordenadores,
sistemas de redes y telefonía, etc. Su finalidad es el aprovechamiento del
espacio.
Los racks tienen 2 dimensiones básicas: Ancho 19". El alto se mide en RMU (Rack
mountain Unit). Un RMU equivale a 1,75". Por ejemplo un rack grande tiene 42 RMUs, es
decir 73,5" mas o menos 1,97m que con marcos y patas da una altura de 2,10m. Los
equipos vienen con su altura en RMUs. Por ejemplo un switch cisco catalyst 2950 de 24
puertos tiene de alto 1 RMU.
Se conoce como unidad rack a la unidad de medida que resulta equivalente a la altura de
un equipo que será montado en un rack de entre diecinueve y veintitrés pulgadas de
ancho.
También conocido como: Gabinetes, Armarios Informáticos,
Organizador, Bastidores, cabina o Rack.

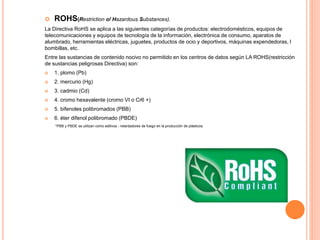

 ROHS(Restriction of Hazardous Substances).
La Directiva RoHS se aplica a las siguientes categorías de productos: electrodomésticos, equipos de
telecomunicaciones y equipos de tecnología de la información, electrónica de consumo, aparatos de
alumbrado, herramientas eléctricas, juguetes, productos de ocio y deportivos, máquinas expendedoras, l
bombillas, etc.
Entre las sustancias de contenido nocivo no permitido en los centros de datos según LA ROHS(restricción
de sustancias peligrosas Directiva) son:
 1. plomo (Pb)
 2. mercurio (Hg)
 3. cadmio (Cd)
 4. cromo hexavalente (cromo VI o Cr6 +)
 5. bifenoles polibromados (PBB)
 6. éter difenol polibromado (PBDE)
*PBB y PBDE se utilizan como aditivos - retardadores de fuego en la producción de plásticos.
CABLEADO ESTRUCTURADO
Un sistema de cableado estructurado es la infraestructura de cable destinada a
transportar, a lo largo y ancho de un edificio, las señales que emite un emisor de algún
tipo de señal hasta el correspondiente receptor.
Un sistema de cableado estructurado es físicamente una red de cable única y
completa. Con combinaciones de alambre de cobre ( pares trenzados sin blindar UTP
), cables de fibra óptica bloques de conexión, cables terminados en diferentes tipos de
conectores y adaptadores.
NORMAS Y ORGANISMOS QUE LO RIGEN.
 Organismos:
 ANSI: instituto nacional de estándares americanos.
 EIA: asociación de industrias electrónicas.
 TIA: asociación de industria de las telecomunicaciones.
 ISO: organización internacional de estándares
 IEEE: instituto de ingenieros eléctricos y de electrónica.
Estandares TIA/EIA:
TIA/EIA-568-A: Este antiguo Estándar para Cableado
de Telecomunicaciones en Edificios Comerciales
especificaba los requisitos mínimos de cableado para
telecomunicaciones, la topología recomendada y los
límites de distancia, las especificaciones sobre el
rendimiento de los aparatos de conexión y medios, y
los conectores y asignaciones de pin.
TIA/EIA-568-B: El actual Estándar de Cableado
especifica los requisitos sobre componentes y
transmisión para los medios de telecomunicaciones.
TIA/EIA-568-B.1 especifica un sistema genérico de
cableado para telecomunicaciones para edificios
comerciales que admite un entorno de múltiples
proveedores y productos.
TIA/EIA-568-B.1.1 es una enmienda que se aplica al
radio de curvatura del cable de conexión UTP de 4
pares y par trenzado apantallado (ScTP) de 4 pares.
NORMAS Y ORGANISMOS QUE LO RIGEN.
TIA/EIA-606-A: El Estándar de Administración para la
Infraestructura de Telecomunicaciones de Edificios
Comerciales
incluye estándares para la rotulación del cableado.
Los estándares especifican que cada unidad de
terminación de hardware debe tener
una identificación exclusiva.
TIA/EIA-607-A: Los estándares sobre Requisitos de
Conexión a
Tierra y Conexión de Telecomunicaciones para
Edificios
Comerciales admiten un entorno de varios
proveedores y productos
diferentes, así como las prácticas de conexión a tierra
para varios
sistemas que pueden instalarse en las instalaciones
del cliente.
TIA/EIA-568-B.2 especifica los componentes de
cableado,
transmisión, modelos de sistemas y los
procedimientos de
medición necesarios para la verificación del cableado
de par
trenzado.
TIA/EIA-568-B.2.1 es una enmienda que especifica los
requisitos para el cableado de Categoría 6.
TIA/EIA-568-B.3 especifica los componentes y
requisitos
de transmisión para un sistema de cableado de fibra
óptica.
TIA/EIA-569-A: El Estándar para Recorridos y
Espacios de
Telecomunicaciones en Edificios Comerciales
especifica las
prácticas de diseño y construcción dentro de los
edificios y entre los
mismos, que admiten equipos y medios de
telecomunicaciones.

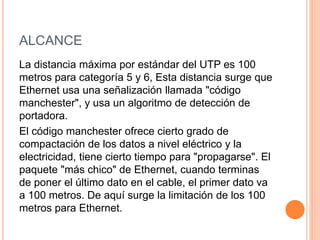

ALCANCE
La distancia máxima por estándar del UTP es 100
metros para categoría 5 y 6, Esta distancia surge que
Ethernet usa una señalización llamada "código
manchester", y usa un algoritmo de detección de
portadora.
El código manchester ofrece cierto grado de
compactación de los datos a nivel eléctrico y la
electricidad, tiene cierto tiempo para "propagarse". El
paquete "más chico" de Ethernet, cuando terminas
de poner el último dato en el cable, el primer dato va
a 100 metros. De aquí surge la limitación de los 100
metros para Ethernet.
ELEMENTOS PRINCIPALES DE UN
CABLEADO ESTRUCTURADO
Cableado Horizontal: La norma EIA/TIA 568A define el cableado horizontal de la
siguiente forma: El sistema de cableado horizontal es la porción del sistema de
cableado de telecomunicaciones que se extiende del área de trabajo al cuarto de
telecomunicaciones o viceversa.

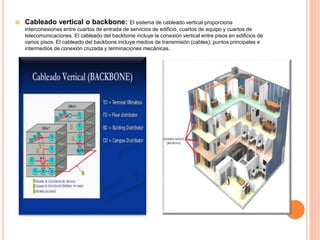

 Cableado vertical o backbone: El sistema de cableado vertical proporciona
interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de
telecomunicaciones. El cableado del backbone incluye la conexión vertical entre pisos en edificios de
varios pisos. El cableado del backbone incluye medios de transmisión (cables), puntos principales e
intermedios de conexión cruzada y terminaciones mecánicas.

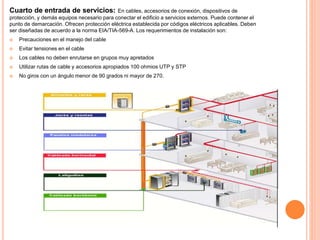

Cuarto de entrada de servicios: En cables, accesorios de conexión, dispositivos de
protección, y demás equipos necesario para conectar el edificio a servicios externos. Puede contener el
punto de demarcación. Ofrecen protección eléctrica establecida por códigos eléctricos aplicables. Deben
ser diseñadas de acuerdo a la norma EIA/TIA-569-A. Los requerimientos de instalación son:
 Precauciones en el manejo del cable
 Evitar tensiones en el cable
 Los cables no deben enrutarse en grupos muy apretados
 Utilizar rutas de cable y accesorios apropiados 100 ohmios UTP y STP
 No giros con un ángulo menor de 90 grados ni mayor de 270.
 Cuarto de Telecomunicaciones: El cuarto de telecomunicaciones es el espacio utilizado
exclusivamente para alojar los elementos de terminación del cableado estructurado y los equipos de
telecomunicaciones. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y
datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable
(CATV), alarmas, seguridad, audio y otros sistemas críticos. Todo edificio debe contar con al menos un
cuarto de telecomunicaciones o cuarto de equipo.

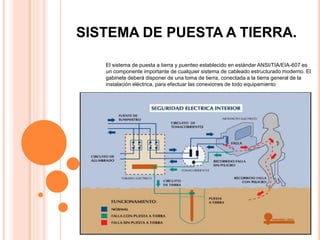

SISTEMA DE PUESTA A TIERRA.
El sistema de puesta a tierra y puenteo establecido en estándar ANSI/TIA/EIA-607 es
un componente importante de cualquier sistema de cableado estructurado moderno. El
gabinete deberá disponer de una toma de tierra, conectada a la tierra general de la
instalación eléctrica, para efectuar las conexiones de todo equipamiento
 Atenuación: Las señales de transmisión a través de largas distancias están sujetas a distorsión que es
una pérdida de fuerza o amplitud de la señal. La atenuación es la razón principal de que el largo de las
redes tenga varias restricciones. Si la señal se hace muy débil, el equipo receptor no interceptará bien o
no reconocerá esta información.
 Capacitancia: La capacitancia es la unidad de medida de la energía almacenada en un cable, esta
puede distorsionar la señal en el cable, entre más largo sea el cable, y más delgado el espesor del
aislante, mayor es la capacitancia, lo que resulta en distorsión.
 Impedancia y Distorsión por Retardo: Una señal formada por varias frecuencias es propensa a la
distorsión por retardo causada por la impedancia, la cual es la resistencia al cambio de las diferentes
frecuencias. Esta puede provocar que los diferentes componentes de frecuencia que contienen las
señales lleguen fuera de tiempo al receptor. Si la frecuencia se incrementa, el efecto empeora y el
receptor estará imposibilitado de interpretar las señales correctamente. Este problema puede
resolverse disminuyendo el largo del cable.
