1. Fundamentos del Análisis
Orientado a Objetos
MODELO DE CASOS DE USO

2. Modelo de Casos de Uso
 En el UML, los casos de uso son los principales medios para capturar la
funcionalidad del sistema desde la perspectiva del usuario y muchas
veces puede remplazar al documento "requisitos funcionales".
 El Modelo de Casos de Uso
 Describe la funcionalidad propuesta del nuevo sistema.
 Es un método orientado a los usuarios para identificar necesidades
funcionales de un nuevo sistema de información.
 Es una técnica que permite modelar las funciones de un sistema en términos
de eventos, de quién inicia los eventos, y de cómo responde el sistema a
éstos eventos.
 Fue introducido por Ivar Jacobson en 1986, y popularizado en 1992 tras
la publicación del libro titulado Ingeniería del Software Orientado a
Objetos: Una aproximación basada en Casos de Uso.

3. Modelo de Casos de Uso
Algunos Beneficios al Utilizar Modelo de Casos de Uso
 Ayuda a descomponer el sistema en partes mas pequeñas y
manejables.
 Proporciona
 una herramienta para capturar necesidades funcionales.
 un lenguaje común entre los usuarios del sistemas y el analista y el
diseñador del sistema.
 un marco de trabajo para el desarrollo de un nuevo sistema de
información.
 un punto de inicio para la identificación de las entidades en el modelo
de datos.
 Especificaciones funcionales para el diseño de las interfaces entre el
sistema y los usuarios, una base para el desarrollo de manuales y
sistemas de usuarios.

4. Modelo de Casos de Uso
 El Modelado de Casos de Uso está formado por dos elementos:
 El Diagrama de Casos de Uso y las Narraciones de Casos de Uso
 Los Diagramas de Casos de Uso muestran el Comportamiento del
Sistema a partir de los usuarios que interactúan con el sistema.
 Las Narraciones de Casos de Uso describen de forma escrita los
eventos de negocio y cómo interactúan los usuarios con el sistema.
 Un Diagrama de Casos de Uso representa las interacciones entre el
sistemas y los sistemas externos y los usuarios. En otras palabras,
describe gráficamente quien utiliza el sistema y la forma en que los
usuarios esperan interaccionar con el sistema.
 Los Diagramas de Casos de Uso siguen las especificaciones del
lenguaje de modelado unificado (UML).

5. Modelo de Casos de Uso

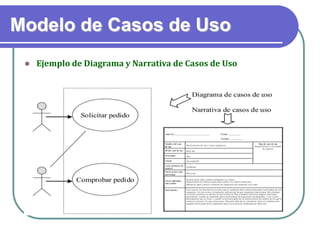

 Ejemplo de Diagrama y Narrativa de Casos de Uso

6. Modelo de Casos de Uso
 Diagramas de Casos de Uso
 El Diagrama de Casos de Uso representa la forma en como un Cliente
(Actor) opera con el sistema en desarrollo, además de la forma, tipo
y orden en como los elementos interactúan (operaciones o casos de
uso).
 Un diagrama de casos de uso consta de los siguientes elementos:
 Actor
 Caso de Uso
 Relaciones de Uso, Herencia y Comunicación.
 En el Diagrama de Casos de Uso se representa también el sistema
como una caja rectangular con el nombre en su interior. Los casos de
uso están en el interior de la caja del sistema, y los actores fuera, y
cada actor está unido a los casos de uso en los que participa
mediante una línea.

7. Modelo de Casos de Uso
 Elementos del Diagrama de Casos de Uso
 Actor es el rol que un usuario juega con respecto al sistema. Es importante
destacar el uso de la palabra rol, pues con esto se especifica que un Actor no
necesariamente representa a una persona en particular, sino más bien la
labor que realiza frente al sistema. Los actores mas sencillos de identificar
son los usuarios “humanos” del sistema. Pero también pueden ser actores ,
entre otros:
 Otros Sistemas Informáticos
 Unidades Organizativas/Empresas
 Un actor usa un Caso de Uso para ejecutar una porción de trabajo de valor
para el negocio.
 Rol: Un actor en un diagrama de casos de uso representa un rol que alguien
pueda estar jugando, no un individuo particular.
 Por tanto, puede haber personas particulares que puedan estar usando el
sistema de formas diferentes en diferentes ocasiones: socio de biblioteca y
bibliotecario.

8. Modelo de Casos de Uso
 Elementos del Diagrama de Casos de Uso
 Sistema Representa el Sistema ó define los límites del sistema en el
Diagrama de Caso de Uso
 Caso de Uso Es una operación/tarea específica que se realiza tras
una orden de algún agente externo, sea desde una petición de un
actor o bien desde la invocación desde otro caso de uso. Es una tarea
que puede llevarse a cabo con el uso del sistema. Cada caso de uso
debe detallarse con una descripción textual. Se ejecuta en su
totalidad o no se ejecuta nada, devolviendo algo de valor al usuario.
Algunos ejemplos de casos de uso son AgregarPedido,
EliminarPedido, ModificarPedido, etc.
Nombre del Sistema

9. Modelo de Casos de Uso
 Elementos del Diagrama de Casos de Uso
 Más sobre los Casos de Uso:
 Deben especificar un comportamiento deseado... PERO no imponer
como llevara a cabo ese comportamiento (deben decir QUE pero
no COMO)
 Una forma de realizar esto son los escenarios.
 Escenario: Es una interacción entre los sistemas y los actores, que
puede ser descrito mediante una secuencia de mensajes. Son
descripciones formales del flujo de eventos que ocurre durante una
instancia de un Caso de Uso. Usualmente se describen con texto y
corresponden a una representación textual del diagrama de
secuencia.
 Un caso de uso es una generalización de un escenario.

10. Modelo de Casos de Uso
 Elementos del Diagrama de Casos de Uso
 Requisitos: Son los requisitos funcionales formales que el Caso de
Uso debe proveer al usuario final. Ellos corresponden a las
especificaciones funcionales de las metodologías estructuradas. Un
requisito es un contrato de que el Caso de Uso realizará alguna
acción o proveerá algún valor al sistema.
Cosas que el Caso de Uso debe permitir hacer al usuario, tales como
<capacidad de actualizar orden>, <capacidad de modificar orden>, etc.
 Restricciones: Estas son las reglas formales y las limitaciones bajo
las que opera un Caso de Uso e incluyen las pre-condiciones, las
post-condiciones y las invariantes. Una precondición especifica qué
debe haber ocurrido o estar cumplido antes de que el Caso de Uso
pueda iniciarse. Una post-condición documenta qué será verdadero
una vez que el Caso de Uso se complete. Una invariante especifica
qué será verdadero durante el tiempo en que opere el Caso de Uso.

11. Modelo de Casos de Uso
 Elementos del Diagrama de Casos de Uso
 Las reglas sobre qué se puede hacer y qué no se puede. Incluyen
precondiciones que tienen que ser verdaderas antes de que se
ejecute el Caso de Uso (por ejemplo <crear orden> debe preceder a
<modificar orden>); también incluyen Postcondiciones que tienen
que ser verdaderas una vez que el Caso de Uso se ejecutó (por
ejemplo <la orden está modificada y es consistente>); Invariantes: son
siempre verdaderos (por ejemplo, una orden debe tener siempre un
número de cliente).
 Descripción: Comentarios generales y notas que describen el Caso
de Uso;

12. Modelo de Casos de Uso
 Elementos del Diagrama de Casos de Uso
 RELACIONES O ASOCIACIONES
 Hay una asociación entre Actor y Caso de Uso, si el Actor interactúa con el sistema
para llevar a cabo el caso de uso.
 Entre los elementos de un diagrama de Casos de uso se pueden presentar tres tipos
de relaciones, representadas por lineas dirigidas entre ellos (del elemento
dependiente al independiente).
 Comunicación o Asociacion :relación entre un actor y un caso de uso con el que
interactúa; se representa simplemente con una línea.
 Uso (include, includes, uses); se representa por una flecha apuntando en el sentido de
la relación). Relación entre dos casos de uso, denota la inclusión del comportamiento
de un escenario en otro.
 Extensión (extend, extends); gráficamente la representación es la misma que para
"uso"). Relación entre dos casos de uso, denota cuando un caso de uso es una
especialización de otro.
 Por ejemplo, podría tenerse un caso de uso que extienda la forma de pedir azucar,
parta que permita escoger el tipo de azucar (normal, dietético moreno) y además la
cantidad en las unidades adecuadas para cada caso (cucharaditas, bolsitas o
cucharaditas, respectivamente).

13. Modelo de Casos de Uso
 Elementos del Diagrama de Casos de Uso
 RELACIONES O ASOCIACIONES
 Generalización (se trata del concepto de herencia, habitual en los
diagramas de clases, pero aplicado entre casos de uso, e incluso entre
actores; se representa por una flecha con un triángulo vacío por punta
señalando en el sentido de la relación).
Por ahora nos centraremos en las relaciones de uso y extensión.
 Relación <<include>>.
Es una simple relación de inclusión, es decir, los escenarios o situaciones
posibles detalladas en un caso de uso están incluidas en otro caso de uso
(aquel del que, gráficamente, parte la flecha).
• Relación <<extend>>.
Este tipo de relación refleja situaciones particulares en un caso de uso que
pueden ser tratadas (extendidas) por otro. En la descripción del caso de uso
que es extendido debe haber una forma de indicar en que punto entra en
juego el caso de uso que lo extiende (punto de extensión); esto se
representa mediante una "etiqueta" (un texto significativo entre paréntesis)
como referencia del lugar donde entraría a formar parte del caso de uso
extendido.

14. Modelo de Casos de Uso
 Generalización: En un diagrama de caso de uso
tambien pueden mostrarse generalizaciones (relaciones de
herencia) para mostrar que diferentes elementos estan relacionados
como tipos de otros.

15. Modelo de Casos de Uso
 Comunicación o Asociación:

16. Modelo de Casos de Uso
 Relación entre Casos de Uso Include (Incluye, <<include>> )
Se puede incluir una relación entre dos casos de uso de tipo include, si
se desea especificar comportamiento en dos o más casos de uso.
En el ejemplo se indica que tanto “reservar libro” como “renovar
préstamo” hacen algo en común “comprobar reserva”

17. Modelo de Casos de Uso

18. Modelo de Casos de Uso
 Escenarios
 Ejemplos
 Escenario 1: José María se lleva prestado el tercer ejemplar
de “Guerra y Paz” que hay en la biblioteca. No tiene ningun otro
libro en préstamo.
 Escenario 2: Mónica Díaz intenta llevarse prestado el primer
ejemplar de “Ana Karenina”, pero no puede porque ya tiene tres
libros en préstamo, que es el máximo.Todos los escenarios de un
caso de uso deben tener en común que son intentos de hacer
esencialmente “lo mismo”(En este caso llevarse un libro en
préstamo).Los escenarios pueden y deben posteriormente
documentarse mediante diagramas de interacción o de actividad

19. Modelo de Casos de Uso
