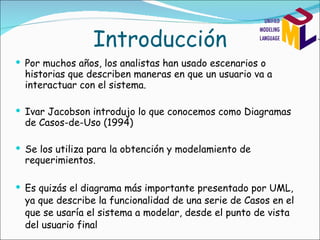

Introducción Por muchos años, los analistas han usado escenarios o historias que describen maneras en que un usuario va a interactuar con el sistema. Ivar Jacobson introdujo lo que conocemos como Diagramas de Casos-de-Uso (1994) Se los utiliza para la obtención y modelamiento de requerimientos. Es quizás el diagrama más importante presentado por UML, ya que describe la funcionalidad de una serie de Casos en el que se usaría el sistema a modelar, desde el punto de vista del usuario final
Casos de Uso Un Casos de Uso es una secuencia de transacciones en un sistema cuyo resultado proporciona un valor mesurable a un actor individual del sistema. Describe el QUÉ hace el sistema desde la perspectiva del usuario. Conjunto de escenarios relacionados entre si por un objetivo común del usuario.
Diagramas de Casos de Uso relación entre los actores y los casos de uso del sistema.  Representa la funcionalidad que ofrece el sistema en lo que se refiere a su interacción externa.
Elementos de un DCU Sistema Se debe delimitar las fronteras del sistema desarrollado coma parte del modelamiento de los casos de uso Se lo representa mediante un recuadro donde el nombre del sistema aparece arriba o encima del recuadro.
NOMBRE DEL SISTEMA
Elementos de un DCU Actores Un actor representa un rol que es desempeñado con respecto al sistema, y no así un usuario individual del sistema. Un mismo usuario puede desempeñar varios roles. El nombre del actor describe el papel desempeñado

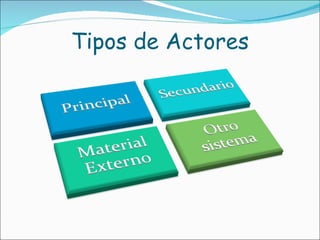

Tipos de Actores
Elementos de un DCU Relaciones entre Actores Cuando varios actores, aparte de su rol, desempeñan también un rol general común puede ser descrito como  generalización . Los actores “heredan” el comportamiento y lo extienden de alguna manera. Cajero Supervisor Gerente
Elementos de un DCU Casos de Uso  Son eventos que se producen entre un actor y un sistema Siempre es iniciado por un actor. El caso de uso proporciona cierto valor al actor. El caso de uso es completo (No dividir un caso de uso en otros más pequeños) Los escenarios de un caso de uso son descritos textualmente utilizando un formato común (plantilla). Un caso de uso debe estar libre de detalles relacionados a la tecnología.
EJEMPLO 1

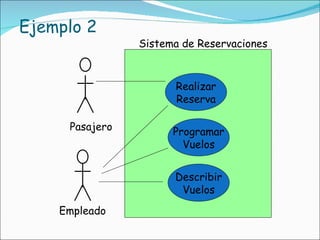

Ejemplo 2 Pasajero Empleado Sistema de Reservaciones Realizar Reserva Programar Vuelos Describir Vuelos
Ejemplo 3 UML 1.5
Elementos de un DCU Relaciones entre Casos de Uso Se representan como una línea que une a los dos casos de uso relacionados, con una flecha en forma de triángulo y con una etiqueta <<extiende>> o <<incluye>> o <<usa>> según sea el tipo de relación. Asociación :  Es una línea continua que asocia los actores con su o sus respectivos casos de uso.
Inclusión   : Indica que el caso de uso que esta incluido dentro del base se ejecuta de forma obligatoria. <<include>>  Pago con tarjeta Verificar  tarjeta
Extensión   : Indica que el caso de uso que se esta representando tiene un comportamiento o un uso de carácter opcional. En otras palabras el caso de uso origen extiende el comportamiento del caso de uso de destino. <<Extend>>  Hacer Compras Pagar tarjeta crédito
Utilizaremos una relación tipo  << uses>>  cuando nos encontramos con una parte de comportamiento similar en dos casos de uso y no queremos repetir la descripción de dicho comportamiento común. <<uses>>
Preguntas claves para la construcción de los CU Habiendo identificado cada uno de los actores podemos preguntar: ¿cuáles son las tareas del actor? ¿qué información crea, guarda, modifica, destruye o lee el actor? ¿debe el actor notificar al sistema los cambios externos? ¿debe el sistema informar al actor de los cambios internos?
Como ejemplo esta el caso de una Máquina Recicladora: Sistema que controla una máquina de reciclamiento de botellas, tarros y jabas. El sistema debe controlar y/o aceptar: Registrar el número de ítemes ingresados. Imprimir un recibo cuando el usuario lo solicita: a. Describe lo depositado b. El valor de cada item c. Total El usuario/cliente presiona el botón de comienzo Existe un operador que desea saber lo siguiente: a. Cuantos ítemes han sido retornados en el día. b. Al final de cada día el operador solicita un resumen de todo lo depositado en el día. El operador debe además poder cambiar: a. Información asociada a ítemes. b. Dar una alarma en el caso de que: i. Item se atora. ii. No hay más papel. Ejemplo:
Luego, tenemos que un Cliente puede Depositar Itemes  y un Operador puede  cambiar la información de un Item o bien pu ede Imprimir un informe: Como una primera aproximación identificamos a los actores que interactúan con el sistema:
Además podemos notar que un item puede ser una Botella, un Tarro o una Jaba.
Otro aspecto es la impresión de comprobantes, que puede ser realizada después de depositar algún item por un cliente o bien puede ser realizada a petición de un operador.
Entonces, el diseño completo del Diagrama de Caso de Uso es:
<<extend>> :  indicar en que punto entra en juego  el caso de uso que lo extiende (punto de   extensión ) EJEMPLOS DE CASOS DE USOS
Asociaciones Actor-Caso de Uso (también se pueden mostrar cardinalidades) Generalización Actor-Actor (también pueden darse Caso de Uso-Caso de Uso)

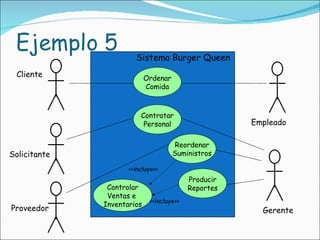

Cliente Solicitante Proveedor Empleado Gerente Sistema Burger Queen Ordenar Comida Contratar Personal Controlar Ventas e  Inventarios Reordenar Suministros Producir Reportes <<incluye>> <<incluye>>

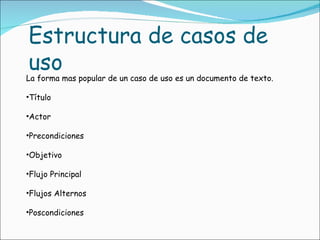

La forma mas popular de un caso de uso es un documento de texto. Título Actor Precondiciones Objetivo Flujo Principal Flujos Alternos Poscondiciones Estructura de casos de uso
Título Sección fundamental del caso de uso. Permite identificarlo y comunicar parte de sus características. Ejemplo: Factura_Aprobar
Actor Ejemplo: Imaginemos un encargado de atender las llamadas telefónicas de solicitud de servicio. El encargado tiene una meta: registrar la llamada en un sistema computacional e iniciar la solicitud de servicio. El encargado del ejemplo es un actor y tiene una meta. Un actor en un caso de uso es aquel que interactúa con el sistema para lograr una meta. Ejemplos: Encargado de reservaciones, Gerente de Finanzas.

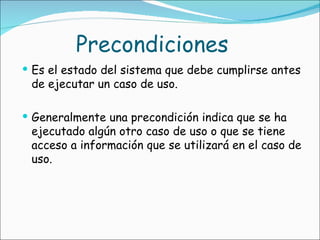

Precondiciones Es el estado del sistema que debe cumplirse antes de ejecutar un caso de uso. Generalmente una precondición indica que se ha ejecutado algún otro caso de uso o que se tiene acceso a información que se utilizará en el caso de uso.
Objetivo Es el valor o beneficio que el actor desea obtener al ejecutar el caso de uso. Durante la redacción del caso de uso es imprescindible mantener el objetivo en mente para prevenir acciones o pasos que no estén en el alcance del caso de uso. Ejemplos: “Eliminar un registro de inventario”, “Autorizar un contrato de arrendamiento”.
Flujo Principal El flujo principal es una serie de pasos que sirve para llegar al objetivo o meta del caso de uso. En un caso de uso el flujo principal es único. El flujo principal define el “camino feliz” del caso de uso. Es decir, la obtención del objetivo (escenario de éxito) sin obstáculos ni interrupciones.
Flujos Alternos En un caso de uso pueden existir uno o varios flujos alternos. Los flujos alternos capturan las acciones que pueden desviar el flujo principal. Son útiles para capturar las excepciones funcionales de un sistema así como escenarios alternos de éxito. No tienen como propósito documentar errores de operación de un sistema.
Poscondiciones Las poscondiciones definen el estado del sistema después de ejecutar el flujo principal de un caso de uso. Ejemplo. “El sistema autoriza una orden de compra”.
DIAGRAMAS DE ACTIVIDADES Los diagramas de actividades muestran las transiciones de estado en que se encuentra el sistema en una determinada transacción. Esta representa un flujo de eventos en un caso de uso.
ELEMENTOS Y SU REPRESENTACION Actividad: Transición: Final: Inicio: Decisión:

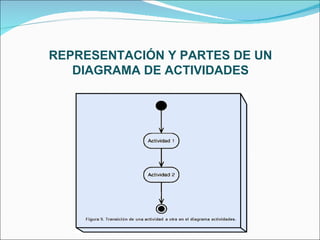

REPRESENTACIÓN Y PARTES DE UN DIAGRAMA DE ACTIVIDADES
El diagrama de actividades resalta, precisamente, las actividades.
DECISIONES
RUTAS CONCURRENTES INDICACIONES

Diagrama de Estado Cambios necesarios de los objetos que lo conforman
Conforme un sistema interactúa con los usuarios y (posiblemente) con otros sistemas, los objetos que lo conforman pasan por cambios necesarios para ajustar las interacciones. Por esa razón se necesita contar con un mecanismo para cambios en el modelo. Un cambio en un sistema se da debido a que los objetos que componen dicho sistema modificaron su  estado   como respuesta a los sucesos y al tiempo.   Diagrama de estado
Estados por los que pasa una lavadora para entregar  la ropa  limpia.

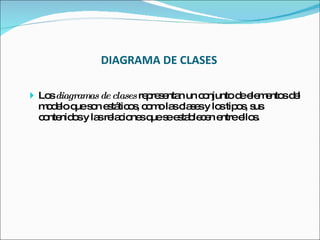

DIAGRAMA DE CLASES Los  diagramas de clases  representan un conjunto de elementos del modelo que son estáticos, como las clases y los tipos, sus contenidos y las relaciones que se establecen entre ellos.
Sirve para visualizar las relaciones entre las clases que involucran el sistema. Elementos Clase atributos, métodos   Relaciones Herencia,  Asociación  Ensamblado Dependencia
CLASE ATRIBUTOS ACCIONES ATRIBUTOS Y ACCIONES DE UNA LAVADORA
Es la unidad básica que encapsula toda la información de un Objeto (un objeto es una instancia de una clase). A través de ella podemos modelar el entorno en estudio (una Casa, un Auto, una Cuenta Corriente, etc.).  CLASE
ATRIBUTOS Representa alguna propiedad de la clase, que se encuentra en todas las instancias de la clase. Definen la estructura de una clase y de sus correspondientes objetos.  Nombre_de_la_clase lista_de_atributos Persona nombre edad

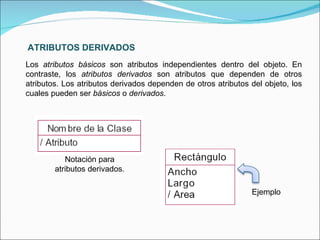

Los  atributos básicos  son atributos independientes dentro del objeto. En contraste, los  atributos derivados  son atributos que dependen de otros atributos. Los atributos derivados dependen de otros atributos del objeto, los cuales pueden ser  básicos  o  derivados .  ATRIBUTOS DERIVADOS Notación para atributos derivados. Ejemplo
TIPOS DE ATRIBUTOS Public:  Indica que el atributo será visible tanto dentro como fuera de la clase, es decir, es accesible desde todos lados Private : Indica que el atributo sólo será accesible desde dentro de la clase (sólo sus métodos lo pueden accesar)  Protected : Indica que el atributo no será accesible desde fuera de la clase, pero si podrá ser accesado por métodos de la clase además de las subclases que se deriven
Los valores de los atributos de una clase pueden restringirse.  RESTRICCIONES DE LOS ATRIBUTOS

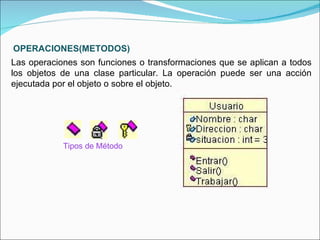

OPERACIONES(METODOS) Las operaciones son funciones o transformaciones que se aplican a todos los objetos de una clase particular. La operación puede ser una acción ejecutada por el objeto o sobre el objeto. Tipos de Método

Uno-uno Uno-muchos Muchos-muchos Muchos-uno Cardinalidad de relaciones   RELACIONES  ENTRE CLASES Ensamblados Generalización Asociación Clasificación
Indica que una subclase hereda los métodos y atributos especificados por una Superclase, por ende la Subclase además de poseer sus propios métodos y atributos, poseerá las características y atributos visibles de la Superclase. GENERALIZACION(HERENCIA)

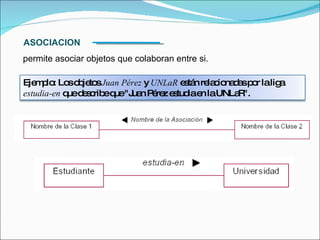

permite asociar objetos que colaboran entre si.  ASOCIACION Ejemplo: Los objetos  Juan Pérez  y  UNLaR  están relacionadas por la liga  estudia-en  que describe que &quot;Juan Pérez estudia en la UNLaR&quot;.
El  grado  de una asociación se determina por el número de clases conectadas por la misma asociación. Las asociaciones pueden ser binarias, ternarias, o de mayor grado.  GRADO DE ASOCIACION Notación para diagrama de clases describiendo una asociación ternaria.
ASOCIACIONES REFLEXIVAS Las asociaciones pueden ser  reflexivas , relacionando distintos objetos de una misma clase. Ejemplo: Para una clase  persona  puede existir una asociación  pariente  que describe que dos objetos de tipo  persona , como  Juan Pérez  y  Laura Pérez  son  parientes .
ATRIBUTOS DE LIGA (O ASOCIACIÓN) Al igual que un atributo de clase es propiedad de la clase, un  atributo de asociación  (o  atributo de liga ) es propiedad de una asociación. La notación es similar a la usada para los atributos de clases, excepto que se añade a la asociación, y no se incorpora un nombre de clase.

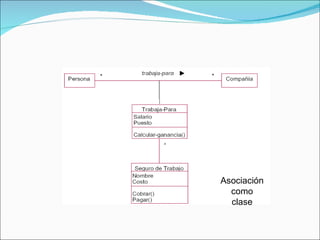

Asociación como clase
ENSAMBLADOS: AGREGACIÓN Y COMPOSICIÓN Son formas especiales de asociación entre un todo y sus partes, en donde el  ensamblado  está compuesto por sus componentes.  Composición  (el Objeto base se construye a partir del objeto incluido).  Agregación  (el objeto base utiliza al incluido para su funcionamiento).  COMPOSICION AGREGACION

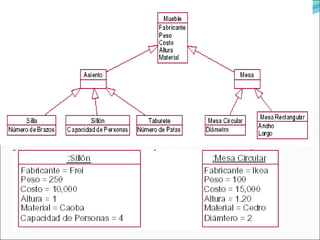

Diagrama de objetos Partiendo del hecho que un objeto es una instancia de clase, tal como se define en la conceptualización básica de la programación orientada a objetos, en UML la representación de un diagrama de objetos se hace de tal forma que teniendo ya una clase, el símbolo del objeto es un rectángulo, pero con el nombre subrayado.
El nombre de la instancia específica se encuentra a la izquierda de los dos puntos (:), y el nombre de la clase a la derecha. Por ejemplo, si ya se tuviera una clase llamada “BANCO”, una instancia de esa clase o un objeto instanciado a partir de esa clase se representaría de la siguiente forma: Diagrama de objetos BancoSuperior:BANCO

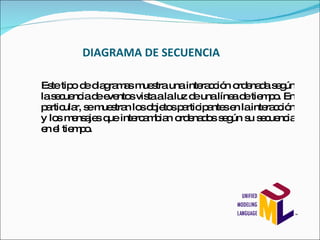

DIAGRAMA DE SECUENCIA Este tipo de diagramas muestra una interacción ordenada según la secuencia de eventos vista a la luz de una línea de tiempo. En particular, se muestran los objetos participantes en la interacción y los mensajes que intercambian ordenados según su secuencia en el tiempo.

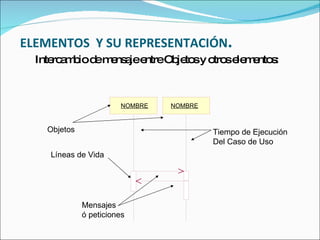

ELEMENTOS  Y SU REPRESENTACIÓN . Intercambio de mensaje entre Objetos y otros elementos: Mensajes ó peticiones Líneas de Vida Tiempo de Ejecución Del Caso de Uso Objetos NOMBRE NOMBRE
Muestra cada uno de los eventos que  realiza la lavadora en una línea de  vida EJEMPLO  1
DIAGRAMA DE COLABORACIONES DIAGRAMA DE COMUNICACIONES Este diagrama de nivel dinámico, representa el conjunto de objetos y la interacción que existe entre ellos.

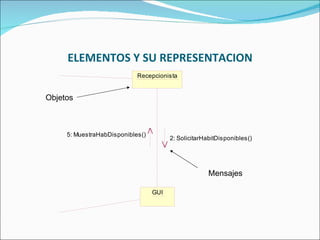

ELEMENTOS Y SU REPRESENTACION Objetos Mensajes
() () EJEMPLO 1
EJEMPLO 2

Uml

  • 1.
    Introducción Por muchosaños, los analistas han usado escenarios o historias que describen maneras en que un usuario va a interactuar con el sistema. Ivar Jacobson introdujo lo que conocemos como Diagramas de Casos-de-Uso (1994) Se los utiliza para la obtención y modelamiento de requerimientos. Es quizás el diagrama más importante presentado por UML, ya que describe la funcionalidad de una serie de Casos en el que se usaría el sistema a modelar, desde el punto de vista del usuario final
  • 2.
    Casos de UsoUn Casos de Uso es una secuencia de transacciones en un sistema cuyo resultado proporciona un valor mesurable a un actor individual del sistema. Describe el QUÉ hace el sistema desde la perspectiva del usuario. Conjunto de escenarios relacionados entre si por un objetivo común del usuario.
  • 3.
    Diagramas de Casosde Uso relación entre los actores y los casos de uso del sistema. Representa la funcionalidad que ofrece el sistema en lo que se refiere a su interacción externa.
  • 4.
    Elementos de unDCU Sistema Se debe delimitar las fronteras del sistema desarrollado coma parte del modelamiento de los casos de uso Se lo representa mediante un recuadro donde el nombre del sistema aparece arriba o encima del recuadro.
  • 5.
  • 6.
    Elementos de unDCU Actores Un actor representa un rol que es desempeñado con respecto al sistema, y no así un usuario individual del sistema. Un mismo usuario puede desempeñar varios roles. El nombre del actor describe el papel desempeñado
  • 7.
  • 8.
    Elementos de unDCU Relaciones entre Actores Cuando varios actores, aparte de su rol, desempeñan también un rol general común puede ser descrito como generalización . Los actores “heredan” el comportamiento y lo extienden de alguna manera. Cajero Supervisor Gerente
  • 9.
    Elementos de unDCU Casos de Uso Son eventos que se producen entre un actor y un sistema Siempre es iniciado por un actor. El caso de uso proporciona cierto valor al actor. El caso de uso es completo (No dividir un caso de uso en otros más pequeños) Los escenarios de un caso de uso son descritos textualmente utilizando un formato común (plantilla). Un caso de uso debe estar libre de detalles relacionados a la tecnología.
  • 10.
  • 11.
    Ejemplo 2 PasajeroEmpleado Sistema de Reservaciones Realizar Reserva Programar Vuelos Describir Vuelos
  • 12.
  • 13.
    Elementos de unDCU Relaciones entre Casos de Uso Se representan como una línea que une a los dos casos de uso relacionados, con una flecha en forma de triángulo y con una etiqueta <<extiende>> o <<incluye>> o <<usa>> según sea el tipo de relación. Asociación : Es una línea continua que asocia los actores con su o sus respectivos casos de uso.
  • 14.
    Inclusión : Indica que el caso de uso que esta incluido dentro del base se ejecuta de forma obligatoria. <<include>> Pago con tarjeta Verificar tarjeta
  • 15.
    Extensión : Indica que el caso de uso que se esta representando tiene un comportamiento o un uso de carácter opcional. En otras palabras el caso de uso origen extiende el comportamiento del caso de uso de destino. <<Extend>> Hacer Compras Pagar tarjeta crédito
  • 16.
    Utilizaremos una relacióntipo << uses>> cuando nos encontramos con una parte de comportamiento similar en dos casos de uso y no queremos repetir la descripción de dicho comportamiento común. <<uses>>
  • 17.
    Preguntas claves parala construcción de los CU Habiendo identificado cada uno de los actores podemos preguntar: ¿cuáles son las tareas del actor? ¿qué información crea, guarda, modifica, destruye o lee el actor? ¿debe el actor notificar al sistema los cambios externos? ¿debe el sistema informar al actor de los cambios internos?
  • 18.
    Como ejemplo estael caso de una Máquina Recicladora: Sistema que controla una máquina de reciclamiento de botellas, tarros y jabas. El sistema debe controlar y/o aceptar: Registrar el número de ítemes ingresados. Imprimir un recibo cuando el usuario lo solicita: a. Describe lo depositado b. El valor de cada item c. Total El usuario/cliente presiona el botón de comienzo Existe un operador que desea saber lo siguiente: a. Cuantos ítemes han sido retornados en el día. b. Al final de cada día el operador solicita un resumen de todo lo depositado en el día. El operador debe además poder cambiar: a. Información asociada a ítemes. b. Dar una alarma en el caso de que: i. Item se atora. ii. No hay más papel. Ejemplo:
  • 19.
    Luego, tenemos queun Cliente puede Depositar Itemes y un Operador puede cambiar la información de un Item o bien pu ede Imprimir un informe: Como una primera aproximación identificamos a los actores que interactúan con el sistema:
  • 20.
    Además podemos notarque un item puede ser una Botella, un Tarro o una Jaba.
  • 21.
    Otro aspecto esla impresión de comprobantes, que puede ser realizada después de depositar algún item por un cliente o bien puede ser realizada a petición de un operador.
  • 22.
    Entonces, el diseñocompleto del Diagrama de Caso de Uso es:
  • 23.
    <<extend>> : indicar en que punto entra en juego el caso de uso que lo extiende (punto de extensión ) EJEMPLOS DE CASOS DE USOS
  • 24.
    Asociaciones Actor-Caso deUso (también se pueden mostrar cardinalidades) Generalización Actor-Actor (también pueden darse Caso de Uso-Caso de Uso)
  • 25.
    Cliente Solicitante ProveedorEmpleado Gerente Sistema Burger Queen Ordenar Comida Contratar Personal Controlar Ventas e Inventarios Reordenar Suministros Producir Reportes <<incluye>> <<incluye>>
  • 26.
    La forma maspopular de un caso de uso es un documento de texto. Título Actor Precondiciones Objetivo Flujo Principal Flujos Alternos Poscondiciones Estructura de casos de uso
  • 27.
    Título Sección fundamentaldel caso de uso. Permite identificarlo y comunicar parte de sus características. Ejemplo: Factura_Aprobar
  • 28.
    Actor Ejemplo: Imaginemosun encargado de atender las llamadas telefónicas de solicitud de servicio. El encargado tiene una meta: registrar la llamada en un sistema computacional e iniciar la solicitud de servicio. El encargado del ejemplo es un actor y tiene una meta. Un actor en un caso de uso es aquel que interactúa con el sistema para lograr una meta. Ejemplos: Encargado de reservaciones, Gerente de Finanzas.
  • 29.
    Precondiciones Es elestado del sistema que debe cumplirse antes de ejecutar un caso de uso. Generalmente una precondición indica que se ha ejecutado algún otro caso de uso o que se tiene acceso a información que se utilizará en el caso de uso.
  • 30.
    Objetivo Es elvalor o beneficio que el actor desea obtener al ejecutar el caso de uso. Durante la redacción del caso de uso es imprescindible mantener el objetivo en mente para prevenir acciones o pasos que no estén en el alcance del caso de uso. Ejemplos: “Eliminar un registro de inventario”, “Autorizar un contrato de arrendamiento”.
  • 31.
    Flujo Principal Elflujo principal es una serie de pasos que sirve para llegar al objetivo o meta del caso de uso. En un caso de uso el flujo principal es único. El flujo principal define el “camino feliz” del caso de uso. Es decir, la obtención del objetivo (escenario de éxito) sin obstáculos ni interrupciones.
  • 32.
    Flujos Alternos Enun caso de uso pueden existir uno o varios flujos alternos. Los flujos alternos capturan las acciones que pueden desviar el flujo principal. Son útiles para capturar las excepciones funcionales de un sistema así como escenarios alternos de éxito. No tienen como propósito documentar errores de operación de un sistema.
  • 33.
    Poscondiciones Las poscondicionesdefinen el estado del sistema después de ejecutar el flujo principal de un caso de uso. Ejemplo. “El sistema autoriza una orden de compra”.
  • 34.
    DIAGRAMAS DE ACTIVIDADESLos diagramas de actividades muestran las transiciones de estado en que se encuentra el sistema en una determinada transacción. Esta representa un flujo de eventos en un caso de uso.
  • 35.
    ELEMENTOS Y SUREPRESENTACION Actividad: Transición: Final: Inicio: Decisión:
  • 36.
    REPRESENTACIÓN Y PARTESDE UN DIAGRAMA DE ACTIVIDADES
  • 37.
    El diagrama deactividades resalta, precisamente, las actividades.
  • 38.
  • 39.
  • 40.
  • 41.
    Diagrama de EstadoCambios necesarios de los objetos que lo conforman
  • 42.
    Conforme un sistemainteractúa con los usuarios y (posiblemente) con otros sistemas, los objetos que lo conforman pasan por cambios necesarios para ajustar las interacciones. Por esa razón se necesita contar con un mecanismo para cambios en el modelo. Un cambio en un sistema se da debido a que los objetos que componen dicho sistema modificaron su estado como respuesta a los sucesos y al tiempo. Diagrama de estado
  • 43.
    Estados por losque pasa una lavadora para entregar la ropa limpia.
  • 44.
  • 45.
    DIAGRAMA DE CLASESLos diagramas de clases representan un conjunto de elementos del modelo que son estáticos, como las clases y los tipos, sus contenidos y las relaciones que se establecen entre ellos.
  • 46.
    Sirve para visualizarlas relaciones entre las clases que involucran el sistema. Elementos Clase atributos, métodos Relaciones Herencia, Asociación Ensamblado Dependencia
  • 47.
    CLASE ATRIBUTOS ACCIONESATRIBUTOS Y ACCIONES DE UNA LAVADORA
  • 48.
    Es la unidadbásica que encapsula toda la información de un Objeto (un objeto es una instancia de una clase). A través de ella podemos modelar el entorno en estudio (una Casa, un Auto, una Cuenta Corriente, etc.). CLASE
  • 49.
    ATRIBUTOS Representa algunapropiedad de la clase, que se encuentra en todas las instancias de la clase. Definen la estructura de una clase y de sus correspondientes objetos. Nombre_de_la_clase lista_de_atributos Persona nombre edad
  • 50.
    Los atributosbásicos son atributos independientes dentro del objeto. En contraste, los atributos derivados son atributos que dependen de otros atributos. Los atributos derivados dependen de otros atributos del objeto, los cuales pueden ser básicos o derivados . ATRIBUTOS DERIVADOS Notación para atributos derivados. Ejemplo
  • 51.
    TIPOS DE ATRIBUTOSPublic: Indica que el atributo será visible tanto dentro como fuera de la clase, es decir, es accesible desde todos lados Private : Indica que el atributo sólo será accesible desde dentro de la clase (sólo sus métodos lo pueden accesar) Protected : Indica que el atributo no será accesible desde fuera de la clase, pero si podrá ser accesado por métodos de la clase además de las subclases que se deriven
  • 52.
    Los valores delos atributos de una clase pueden restringirse. RESTRICCIONES DE LOS ATRIBUTOS
  • 53.
    OPERACIONES(METODOS) Las operacionesson funciones o transformaciones que se aplican a todos los objetos de una clase particular. La operación puede ser una acción ejecutada por el objeto o sobre el objeto. Tipos de Método
  • 54.
  • 55.
    Uno-uno Uno-muchos Muchos-muchosMuchos-uno Cardinalidad de relaciones RELACIONES ENTRE CLASES Ensamblados Generalización Asociación Clasificación
  • 56.
    Indica que unasubclase hereda los métodos y atributos especificados por una Superclase, por ende la Subclase además de poseer sus propios métodos y atributos, poseerá las características y atributos visibles de la Superclase. GENERALIZACION(HERENCIA)
  • 57.
  • 58.
    permite asociar objetosque colaboran entre si. ASOCIACION Ejemplo: Los objetos Juan Pérez y UNLaR están relacionadas por la liga estudia-en que describe que &quot;Juan Pérez estudia en la UNLaR&quot;.
  • 59.
    El grado de una asociación se determina por el número de clases conectadas por la misma asociación. Las asociaciones pueden ser binarias, ternarias, o de mayor grado. GRADO DE ASOCIACION Notación para diagrama de clases describiendo una asociación ternaria.
  • 60.
    ASOCIACIONES REFLEXIVAS Lasasociaciones pueden ser reflexivas , relacionando distintos objetos de una misma clase. Ejemplo: Para una clase persona puede existir una asociación pariente que describe que dos objetos de tipo persona , como Juan Pérez y Laura Pérez son parientes .
  • 61.
    ATRIBUTOS DE LIGA(O ASOCIACIÓN) Al igual que un atributo de clase es propiedad de la clase, un atributo de asociación (o atributo de liga ) es propiedad de una asociación. La notación es similar a la usada para los atributos de clases, excepto que se añade a la asociación, y no se incorpora un nombre de clase.
  • 62.
  • 63.
    ENSAMBLADOS: AGREGACIÓN YCOMPOSICIÓN Son formas especiales de asociación entre un todo y sus partes, en donde el ensamblado está compuesto por sus componentes. Composición (el Objeto base se construye a partir del objeto incluido). Agregación (el objeto base utiliza al incluido para su funcionamiento). COMPOSICION AGREGACION
  • 64.
    Diagrama de objetosPartiendo del hecho que un objeto es una instancia de clase, tal como se define en la conceptualización básica de la programación orientada a objetos, en UML la representación de un diagrama de objetos se hace de tal forma que teniendo ya una clase, el símbolo del objeto es un rectángulo, pero con el nombre subrayado.
  • 65.
    El nombre dela instancia específica se encuentra a la izquierda de los dos puntos (:), y el nombre de la clase a la derecha. Por ejemplo, si ya se tuviera una clase llamada “BANCO”, una instancia de esa clase o un objeto instanciado a partir de esa clase se representaría de la siguiente forma: Diagrama de objetos BancoSuperior:BANCO
  • 66.
    DIAGRAMA DE SECUENCIAEste tipo de diagramas muestra una interacción ordenada según la secuencia de eventos vista a la luz de una línea de tiempo. En particular, se muestran los objetos participantes en la interacción y los mensajes que intercambian ordenados según su secuencia en el tiempo.
  • 67.
    ELEMENTOS YSU REPRESENTACIÓN . Intercambio de mensaje entre Objetos y otros elementos: Mensajes ó peticiones Líneas de Vida Tiempo de Ejecución Del Caso de Uso Objetos NOMBRE NOMBRE
  • 68.
    Muestra cada unode los eventos que realiza la lavadora en una línea de vida EJEMPLO 1
  • 69.
    DIAGRAMA DE COLABORACIONESDIAGRAMA DE COMUNICACIONES Este diagrama de nivel dinámico, representa el conjunto de objetos y la interacción que existe entre ellos.
  • 70.
    ELEMENTOS Y SUREPRESENTACION Objetos Mensajes
  • 71.
  • 72.
