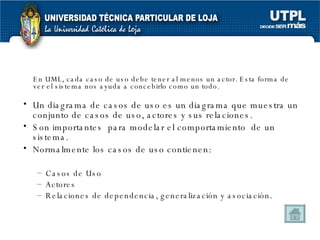

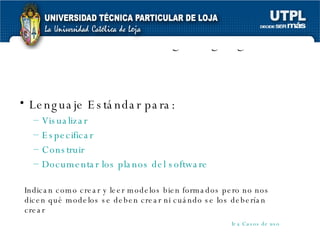

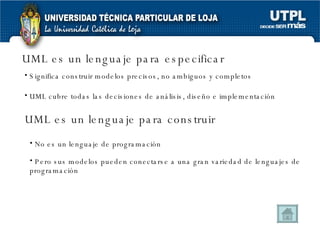

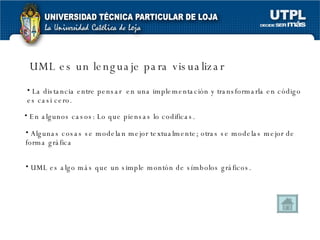

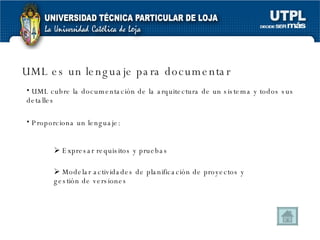

Este documento proporciona una introducción al lenguaje UML (Unified Modeling Language) y a los casos de uso y diagramas de casos de uso. Explica que UML es un lenguaje estándar para visualizar, especificar, construir y documentar los aspectos de un sistema de software. Luego describe qué son los casos de uso, cómo se representan y las relaciones entre ellos, incluida la generalización, inclusión y extensión. Finalmente, explica qué son los diagramas de casos de uso y cómo se usan para modelar el comportamiento de un sistema desde la perspectiva de

1. UML: CASOS DE USO Y DIAGRAMA DE CASOS DE USO Docente: Ing. Armando Cabrera Integrantes: Marilyn Jaramillo Katty Landacay FUNDAMENTOS DE INGENIERÍA DE SOFTWARE

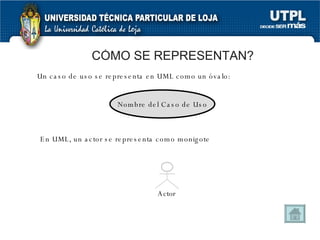

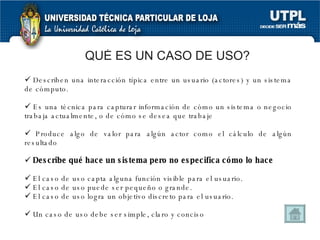

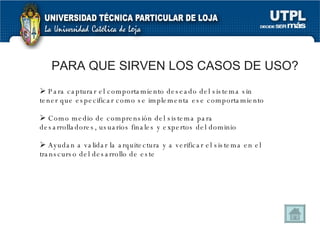

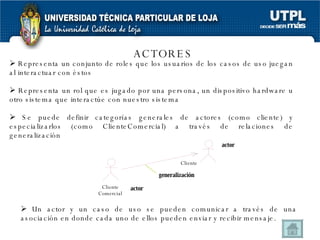

9. Un caso de uso se representa en UML como un óvalo: CÓMO SE REPRESENTAN? Nombre del Caso de Uso En UML, un actor se representa como monigote Actor

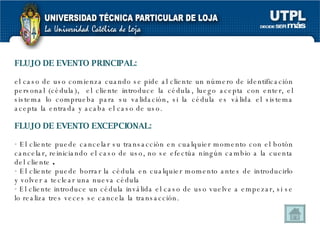

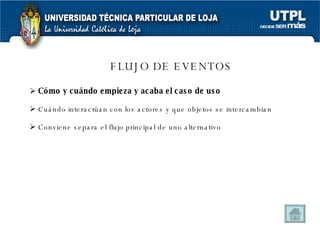

12. Ejemplo: VALIDACIÓN DE USUARIO

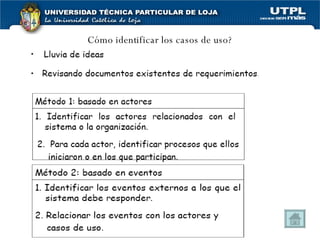

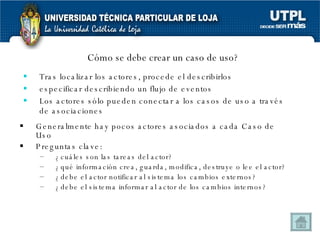

14. Cómo identificar los casos de uso?

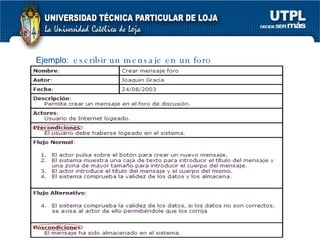

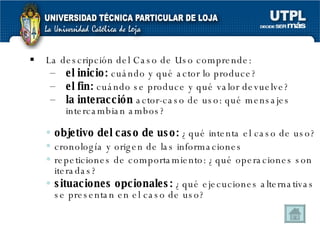

18. Ejemplo: escribir un mensaje en un foro

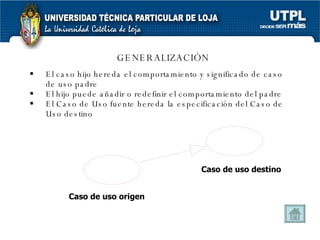

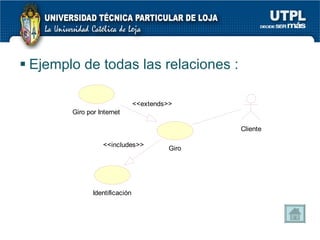

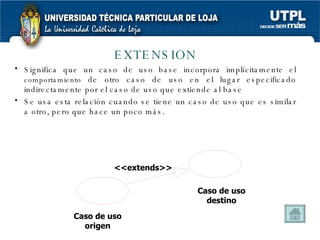

19. RELACIONES Para extraer el comportamiento de los casos de uso en los que se incluye y poniendo ese comportamiento en otros casos de uso que lo extiende Tipos: - GENERALIZACIÓN - EXTENSIÓN - INCLUSIÓN

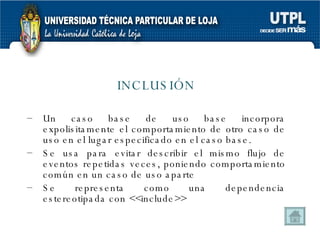

22. Ingresando pedido Buscando datos de producto Obtener reporte De Ventas por producto <<include>> <<include>> Empleado de ventas Gerente REPRESENTACIÓN: EJEMPLO: Caso de uso origen Caso de uso destino << include >>

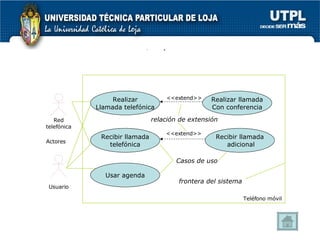

24. Ejemplo: Realizar Llamada telefónica Realizar llamada Con conferencia Recibir llamada telefónica Recibir llamada adicional Usar agenda <<extend>> <<extend>> relación de extensión frontera del sistema Casos de uso Red telefónica Usuario Actores Teléfono móvil

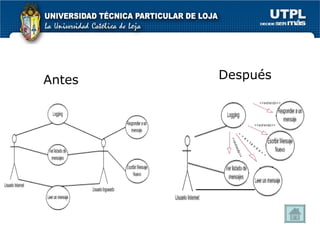

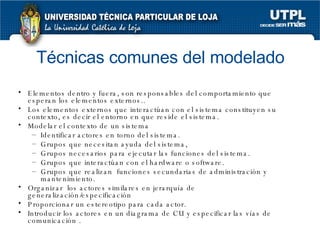

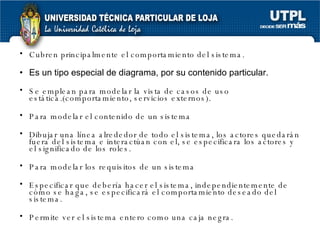

29. Antes Después

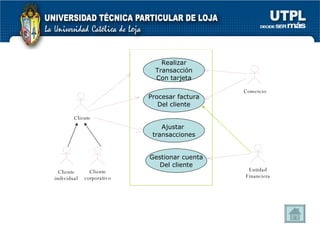

30. Comercio Realizar Transacción Con tarjeta Procesar factura Del cliente Ajustar transacciones Gestionar cuenta Del cliente Cliente Entidad Financiera Cliente individual Cliente corporativo
