1. FranciscoRibero- DiegoRueda - Guillermo González
27 de Julio 2012
Sistema Constructivo :
PosteViga-Cerchas

2. SistemaConstructivo
POSTEY VIGA
2
• Esta constituido por elementos horizontales y verticales o
inclinados conectados entre sí.
• Transmiten las cargas estáticas y dinámicas desde las vigas
a los postes y luego a las fundaciones.
• La diferencias respecto al sistema de pilar y viga está en la
forma de apoyar el elemento vertical en el cimiento, que
tienen respuesta distinta a las solicitaciones estructurales.
Elementos estructurales en el sistema Poste y Viga.
Detalle fundación del poste
SISTEMA
POSTEY VIGA
APOYO EMPOTRADO
SISTEMA
PILARY VIGA
APOYO
ARTICULADO
MAYOR NECESIDAD DE
TRIANGULACIONES

3. 3

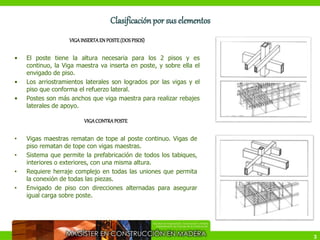

Clasificación por sus elementos
VIGAINSERTAEN POSTE(DOSPISOS)
• El poste tiene la altura necesaria para los 2 pisos y es
continuo, la Viga maestra va inserta en poste, y sobre ella el
envigado de piso.
• Los arriostramientos laterales son logrados por las vigas y el
piso que conforma el refuerzo lateral.
• Postes son más anchos que viga maestra para realizar rebajes
laterales de apoyo.
VIGACONTRAPOSTE
• Vigas maestras rematan de tope al poste continuo. Vigas de
piso rematan de tope con vigas maestras.
• Sistema que permite la prefabricación de todos los tabiques,
interiores o exteriores, con una misma altura.
• Requiere herraje complejo en todas las uniones que permita
la conexión de todas las piezas.
• Envigado de piso con direcciones alternadas para asegurar
igual carga sobre poste.

4. 4
DOBLE POSTE
• Viga va cazada entre 2 postes.
• Transmisión de cargas dada por clavos o pernos.
• Elementos estructurales no se cortan, lo que permite
postes continuos para 2 pisos.
• Doble poste se sobredimensiona o se usa un taco
para evitar pandeo y por resistencia al fuego.
• Sistema recomendable para luces y cargas mayores
que justifiquen uso de postes dobles o cuádruples.
DOBLEVIGA
• Postes y vigas no se cortan en las uniones.
• Fijación entre elementos realizada con clavos o pernos,
dependiendo de la luz y la carga.
• El sistema permite trabajar con vigas maestras de menor
sección dada la continuidad de los elementos
estructurales.
• Vigas prolongadas por sobre plomo exterior permiten
balcones y voladizos.

5. 5

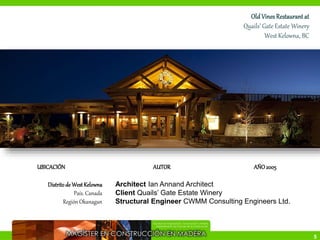

Old Vines Restaurant at
Quails’ Gate Estate Winery
West Kelowna, BC
UBICACIÓN
Distritode WestKelowna
País. Canada
Región Okanagan
AUTOR
Architect Ian Annand Architect
Client Quails’ Gate Estate Winery
Structural Engineer CWMM Consulting Engineers Ltd.
AÑO2005

6. 6
GENERALIDADES
• Superficie construida (555 m2)
• La estructura es casi en su totalidad de
madera (cedro rojo occidental),
Con postes y vigas de cedro aserrado
macizo.
• La modulación estructural es de 3,6 x 3,6
metros, con columnas cuadradas de 203 x
203 mm.
• El suelo es de pizarra en el interior y de
adoquines en el exterior
• Al ser totalmente de madera cuenta con
un sistema de aspersión de agua contra
incendios.
Old Vines Restaurant at
Quails’ Gate Estate Winery
West Kelowna, BC

7. 7
• Cada par de vigas esta formado por piezas
de 2 x 10 pulgadas (38 x 240 mm)
atornillada a el poste, sobre la cual se
coloca otro par de vigas de y 2 x 8 pulgadas
(38X190 mm​​), lográndose una trama de
doble viga en escuadra respecto del poste
principal.
•Sobre esta ultima se coloca la estructura
de la cubierta conformada por piezas de de
2 x 4 pulgadas (38 x 89 mm), con una
separación de 400 mm, sobre la que se
apoya el entablonado a la vista, que
conforma el cielorraso.
DETALLESCONSTRUCTIVOS
Old Vines Restaurant at
Quails’ Gate Estate Winery
West Kelowna, BC

8. 8
DISEÑOINTERIOR
En el interior las funciones y el mobiliario se ubican de acuerda a la trama sencilla que
conforman los postes, que están recubiertos adicionalmente por placas de madera que
cubren las instalaciones eléctricas y de iluminación.
El vino y la madera recrean en este espacio su antigua sociedad para conformar un
espacio cálido, limpio y ordenado, que utiliza la textura natural de los materiales.
Para complementar el color y la textura del cedro se colocan maderas más oscuras en
la zona del bar, mediante enchapados, que se suma al interior para crear una
atmosfera calma para la comida y el vino.
El restaurante esta ligado a una tienda de vinos de compra y degustación, con estantes
de exhibición con revestimiento de Arce en madera contrachapada, que trasmite un
acabado sueva al tacto y reluciente para el mostrador de botellas.
Old Vines Restaurant at
Quails’ Gate Estate Winery
West Kelowna, BC

9. 9
OTRASAPLICACIONES
FACTORIAPIEDRABUENA
Arquitectos: Gustavo Dieguez & Lucas Gilardi
TALLER DE CONSTRUCCIÓN DE JUEGOS INFANTILES
Propuesta artístico-educativa de construcción comunitaria
PiedraNueva– BuenosAires

10. 10
SistemasPlanares:
EstructurasReticuladas Cerchas
Conformadas por un
conjunto de barras
que concurren a un
nudo

11. 11
SISTEMASPLANARES: CERCHAS
Tipologías
• Al igual que una viga cumple la función de
salvar una luz y recibir cargas permanentes y
variables que serán transmitidas a sus
apoyos.
• Es una estructura de entramado, compuesta
por elementos lineales o barras unidas entre
sí.
• Su trazado está constituido por triángulos,
única figura planar indeformable por
naturaleza geométrica.
• En teoría su forma permitiría trabajar solo
con esfuerzo axiales (tracción y compresión)
lo que permite secciones reducidas.
• En la práctica, elementos intermedios como
diagonales y montantes trabajan a tracción y
compresión
• Y cordones superior e inferior resisten flexo-
tracción o flexo-compresión.
• Permite una multiplicidad de formas
optimizadas por triangulaciones.

12. 12
SISTEMAS PLANARES: CERCHAS
Esfuerzos
Pratt Pratt
Cordones inclinados
Diagrama de solicitaciones internas
Cordones Paralelos

13. 13
Warren Warren
Howe
Howe
Lunula

14. 14
Salamultiusosen CorporaciónLa Granja
Arquitectos: Berndt Sielfeld, Andrea Sielfeld (U. de Chile, UTFSM)
Página web: www.svarq.cl
Asesores Técnicos: Ricardo Luna Andrades, Ingeniero Civil UTFSM.
Colaboradores: Patricio Moraga y Claudio Vergara.
Localización: Corporación La Granja, Parque del Salitre
(Jardín Botánico Nacional), Sector Canal Chacao, Viña Del Mar.
Superficie Del Terreno: 26 Ha.
Superficie Construida: 140 M2
Año De Proyecto: 2005
Año De Construcción: 2005-2007
Costo: 1750 U.F.
Vista sur
Materiales Predominantes: cimientos
de hormigón armado, estructura y
revestimientos exteriores de madera
de pino impregnado y estructura de
techumbre de vigas de pino insigne
con cubierta de planchas de zinc y
aluminio
SistemaPlanares
EstructurasReticuladas
Cerchas

15. 15
El proyecto se emplaza en un bosque de eucaliptus de 26 hectáreas
(sector Oriente del Jardín Botánico Nacional de Chile) en que existen
otros edificios contiguos (invernadero, gerencia y talleres) de la
Corporación La Granja, cuya función de beneficencia es la
capacitación socio-laboral de jóvenes con discapacidad intelectual. El
encargo de una sala multiusos surgió de la necesidad de constituir un
lugar de encuentro dentro del complejo educacional cuya arquitectura
debía además incentivar la relación con la naturaleza, tanto para los
discapacitados, como para toda la comunidad de la corporación . Con
aportes del Banco de Hong Kong, la Sociedad Verein “Vamos” y otros
benefactores, se pudo finalmente materializar una propuesta que
cumplía con los requerimientos planteados.
La relación con el paisaje es uno de los requerimientos primordiales
del proyecto, dado que el encuentro con la naturaleza es un
mecanismo relevante que incentiva la inserción socio-laboral de los
jóvenes con discapacidad intelectual.
Corte transversal
El complejo “La Granja” integra a la
zona de bosque áreas de cultivo, zona
para animales, juegos y edificios con
uso de talleres, comedor y servicios,
correspondiendo a un desarrollo
urbano de pequeña escala a modo de
villa.
Localización

16. 16
La propuesta de arquitectura consistió en el desarrollo de un paralelepípedo que se estructura sobre su diagonal,
emplazada en el eje oriente poniente. Esto genera un interior en forma de hemiciclo que alberga un espacio muy flexible,
que permite usos como sala de seminarios, exposiciones, comedores y reuniones de todo tipo. Por el perímetro, se logra
una galería abierta, cuya orientación privilegia las distintas vistas al bosque.
La materia básica de la estructura es la madera de pino insigne con la que se resuelve la obra gruesa, los revestimientos
exteriores se resuelven con un tinglado de pino impregnado y las terminaciones interiores, con placas de terciado y otros
aglomerados de bajo precio a la vista, logrando un edificio sustentable y séptico, que a través de un adecuado tratamiento
de la madera responde a las particulares vistas del lugar, el soleamiento y al acabado de un edificio que irradia calidez. El
acondicionamiento ambiental se consigue generando sistemas de ventilación cruzada y sistemas pasivos de ventilación de
los elementos constructivos, como techumbres y paramentos, logrando una construcción “viva”, hecha con materiales
biodegradables, capaz de respirar y permanecer en el tiempo.

17. 17
El volumen toma posición en el terreno sobre una plataforma
estructurada en muros de contención de hormigón armado. La
materia básica de la estructura es la madera de pino insigne; con
ella se resuelve tanto la tabiquería, como toda la estructura de
techumbre a través de vigas portantes de celosía que quedan a la
vista. Todos los elementos de conexión entre las distintas piezas
de madera son de acero galvanizado

18. 18
Los edificios de madera contiguos son precarios y construidos con técnicas
tradicionales. El nuevo edificio incorpora ese paisaje cultural y reinterpreta
métodos tradicionales de construcción en madera, no sólo para ser
consecuente con la arquitectura del lugar, sino para que pueda ser construido
a un bajo precio con la mano de obra disponible.

19. 19
Los revestimientos exteriores se resuelven con un tinglado de pino impregnado y las terminaciones interiores, con placas de
terciado y de otros aglomerados de bajo precio, todos ellos con terminación a la vista, logrando un edificio sustentable y
séptico, que a través de un adecuado tratamiento de la madera expone con honestidad su austera materialidad
constructiva, irradiando calidez.
El acondicionamiento ambiental se consigue generando sistemas de ventilación cruzada y sistemas pasivos de ventilación
de los elementos constructivos, como techumbres y paramentos, logrando una construcción “viva”, hecha con materiales
biodegradables, capaz de respirar y permanecer en el tiempo.

20. 20
OTRASAPLICACIONES
MOBILIARIOEN BASEA
CERCHASDE MADERA
Escuela de Arquitectura
Universidad La Serena
Cochimbo– Chile

21. 21
Estructura Reciprocas
Las estructuras recíprocas
se definen como un conjunto
de elementos auto-apoyados
en circuito cerrado.
La disposición más simple es
una estructura recíproca: de
tres barras que se
superponen para apoyarse
unas sobre otras y alcanzar
un equilibrio estructural
sencillo.

22. 22
EstructurasReticuladas
Mirador de Aves
Diseño Meinhard von Gerkan, 2004
Jefe de proyecto Volkmar Sievers
Equipo Knut Maass, Andrea Moritz, Markus Carlsen
Construcción Paul Stephan
Cliente NABU Heiligenhafen
Superficie 48 m²
Altura 12.5 m
Construcción 2004-2005
