El documento presenta una propuesta de intervención urbana y arquitectónica para un parque ecológico llamado "Yagareté Cora" que busca generar un espacio de amortiguación entre la ciudad y los esteros. La propuesta incluye un terminal de ómnibus, un puesto de información turística, un parque urbano costero y un camping. Arquitectónicamente se proponen tres edificios principales - una posada, un centro de interpretación y un centro de investigación - que se articulan a lo largo de un eje

1. PARTIDO ARQUITECTÓNICO
PARQUE ECOLÓGICO
«YAGUARETÉ CORA»
upc IV - 2013
Prof. a cargo: Arq. Iturriaga
GRUPO N° 32
(Spachuk, Vidal, Venhaus Held)

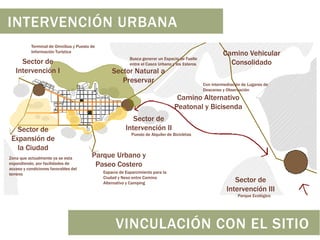

2. INTERVENCIÓN URBANA
Terminal de Omnibus y Puesto de
Información Turística
Sector de
Intervención I
Busca generar un Espacio de Fuelle
entre el Casco Urbano y los Esteros
Sector Natural a
Preservar
Camino Vehicular
Consolidado
Con intermediación de Lugares de
Descanso y Observación
Camino Alternativo
Peatonal y Bicisenda
Sector de
Expansión de
la Ciudad
Zona que actualmente ya se esta
expandiendo, por facilidades de
acceso y condiciones favorables del
terreno
Sector de
Intervención II
Puesto de Alquiler de Bicicletas
Parque Urbano y
Paseo Costero
Espacio de Esparcimiento para la
Ciudad y Nexo entre Camino
Alternativo y Camping
Sector de
Intervención III
Parque Ecológico
VINCULACIÓN CON EL SITIO

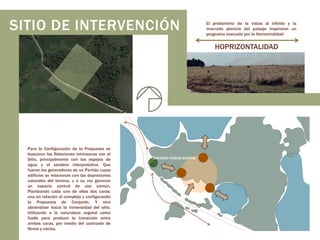

3. SITIO DE INTERVENCIÓN
El predominio de la vistas al infinito y la
marcada planicie del paisaje inspiraron un
programa marcado por la Horizontalidad
HOPRIZONTALIDAD
Para la Configuración de la Propuesta se
buscaron las Relaciones intrínsecas con el
Sitio, principalmente con los espejos de
agua y el sendero interpretativo. Que
fueron los generadores de un Partido cuyos
edificios se relacionan con las depresiones
naturales del terreno, y a su vez generan
un espacio central de uso común.
Planteando cada uno de ellos dos caras:
una en relación al complejo y configurando
la Propuesta de Conjunto. Y otra
abriéndose hacia la inmensidad del sitio.
Utilizando a la naturaleza vegetal como
fuelle para producir la transición entre
ambas caras, por medio del contraste de
llenos y vacíos.
Sendero Interpretativo

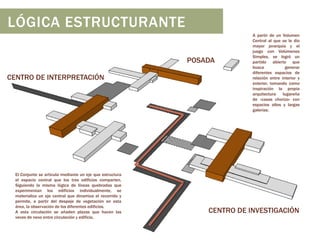

4. LÓGICA ESTRUCTURANTE
POSADA
CENTRO DE INTERPRETACIÓN
El Conjunto se articula mediante un eje que estructura
el espacio central que los tres edificios comparten.
Siguiendo la misma lógica de líneas quebradas que
experimentan los edificios individualmente, se
materializa un eje central que dinamiza el recorrido y
permite, a partir del despeje de vegetación en esta
área, la observación de los diferentes edificios.
A esta circulación se añaden plazas que hacen las
veces de nexo entre circulación y edificio,
A partir de un Volumen
Central al que se le dio
mayor jerarquía y el
juego con Volúmenes
Simples, se logró un
partido abierto que
busca
generar
diferentes espacios de
relación entre interior y
exterior, tomando como
inspiración la propia
arquitectura
lugareña
de «casas chorizo» con
espacios altos y largas
galerías.
CENTRO DE INVESTIGACIÓN

5. POSADA
CENTRO DE INTERPRETACIÓN

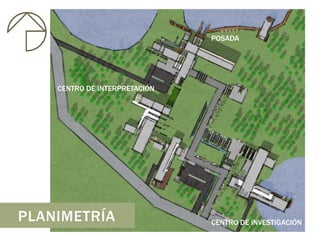

PLANIMETRÍA
CENTRO DE INVESTIGACIÓN

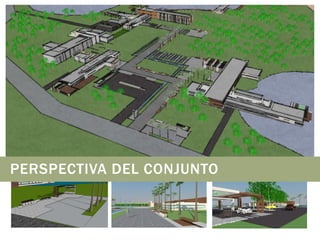

6. PERSPECTIVA DEL CONJUNTO

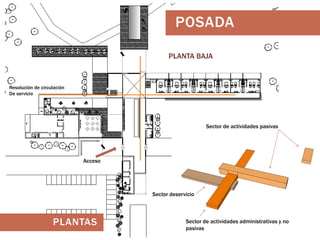

7. POSADA
PLANTA BAJA
Resolución de circulación
De servicio
Sector de actividades pasivas
Acceso
Sector deservicio
PLANTAS
Sector de actividades administrativas y no
pasivas

8. PLANTA ALTA
(SECTOR HABITACIONES)
PLANTAS
Se busca la fluidez espacial y el
continuo contacto con la naturaleza,
por lo que se plantean superficies
vidriadas.
Acceso
Sauna
Sala de
masajes
Recepción
Expansión
Jacuzzi
PLANTA BAJA
(SECTOR SPA)

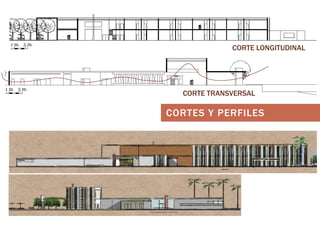

9. CORTE LONGITUDINAL
CORTE TRANSVERSAL
CORTES Y PERFILES

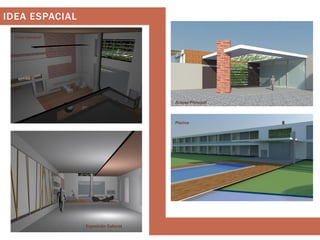

10. IDEA ESPACIAL
Estar General
Acceso Principal
Piscina
Exposición Cultural

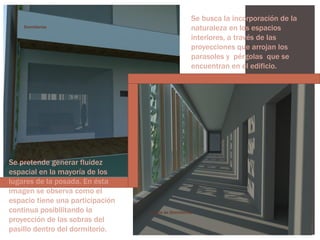

11. Dormitorios
Se pretende generar fluidez
espacial en la mayoría de los
lugares de la posada. En ésta
imagen se observa como el
espacio tiene una participación
continua posibilitando la
proyección de las sobras del
pasillo dentro del dormitorio.
Se busca la incorporación de la
naturaleza en los espacios
interiores, a través de las
proyecciones que arrojan los
parasoles y pérgolas que se
encuentran en el edificio.
Pasillo de Dormitorios

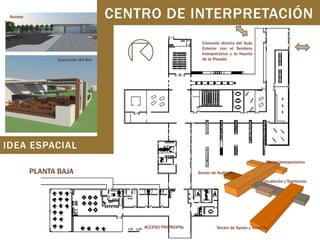

12. CENTRO DE INTERPRETACIÓN
Acceso
Conexión directa del Aula
Exterior con el Sendero
Interpretativo y la Huerta
de la Posada
Expansión del Bar
IDEA ESPACIAL
Sector Interpretativo
PLANTA BAJA
Sector de Auditorio
Circulación y Sanitarios
ACCESO PRIPNCIPAL
PLANTA
Sector de Apoyo y Servicio

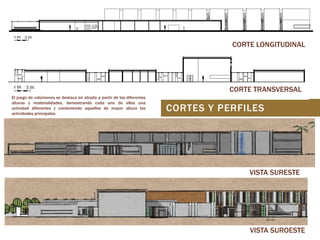

13. CORTE LONGITUDINAL
CORTE TRANSVERSAL
El juego de volúmenes se destaca en alzada a partir de las diferentes
alturas y materialidades, demostrando cada uno de ellos una
actividad diferentes y conteniendo aquellos de mayor altura las
actividades principales.
CORTES Y PERFILES
VISTA SURESTE
VISTA SUROESTE

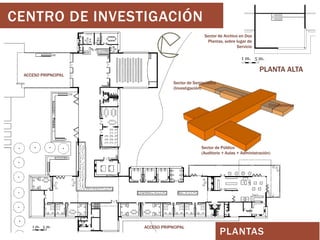

14. CENTRO DE INVESTIGACIÓN
Sector de Archivo en Dos
Plantas, sobre lugar de
Servicio
PLANTA ALTA
ACCESO PRIPNCIPAL
Sector de Semipúblico
(Investigación)
Circulaciones
Sector de Público
(Auditorio + Aulas + Administración)
ACCESO PRIPNCIPAL
PLANTAS

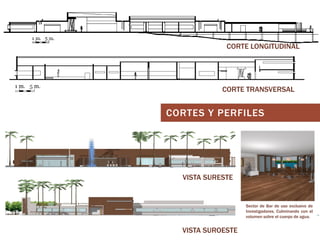

15. CORTE LONGITUDINAL
CORTE TRANSVERSAL
CORTES Y PERFILES
VISTA SURESTE
Sector de Bar de uso exclusivo de
Investigadores. Culminando con el
volumen sobre el cuerpo de agua.
VISTA SUROESTE

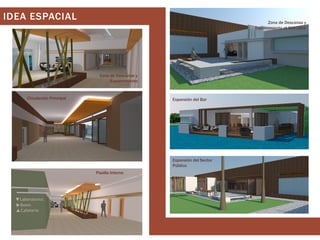

16. IDEA ESPACIAL
Zona de Descanso y
Esparcimiento al Aire Libre
Zona de Descanso y
Esparcimiento
Circulación Principal
Expansión del Bar
Expansión del Sector
Público
Pasillo Interno

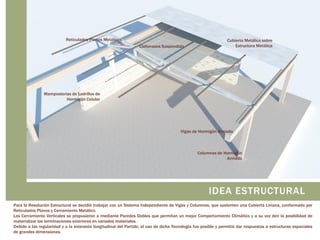

17. Reticulados Planos Metálicos
Cielorrasos Suspendido
Cubierta Metálica sobre
Estructura Metálica
Mamposterías de Ladrillos de
Hormigón Celular
Vigas de Hormigón Armado
Columnas de Hormigón
Armado
IDEA ESTRUCTURAL
Para la Resolución Estructural se decidió trabajar con un Sistema Independiente de Vigas y Columnas, que sustenten una Cubierta Liviana, conformada por
Reticulados Planos y Cerramiento Metálico.
Los Cerramiento Verticales se propusieron a mediante Paredes Dobles que permitan un mejor Comportamiento Climático y a su vez den la posibilidad de
materializar las terminaciones exteriores en variados materiales.
Debido a las regularidad y a la extensión longitudinal del Partido, el uso de dicha Tecnología fue posible y permitió dar respuestas a estructuras espaciales
de grandes dimensiones.

18. PROPUESTA DE CERRAMIENTO
Las mamposterías se plantearon mediante Bloques de
Hormigón Celular Autoclavado. Cuyas ventajas son mayor
poder de Aislación Térmica y Acústica, Menor Peso, Rápida y
Fácil Ejecución, entre otras. Dichos Bloques presentan una
alta disponibilidad en la zona y su durabilidad esta
garantizada, frente a plagas que podrían afectar la
construcción en la zona.
Las Terminaciones Exteriores se plantearon para
diferenciar los diferentes Volúmenes
materializados en dos variantes. Mediante Tablas
de Madera por un lado (para los volúmenes
principales) y Placas de Hormigón en los demás
volúmenes. Interponiendo entre este
revestimiento y la mampostería un material de
alto poder aislante térmico.

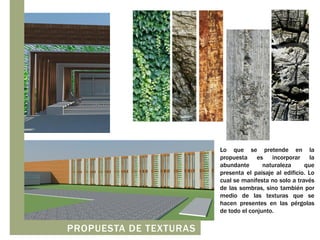

19. Lo que se pretende en la
propuesta es incorporar la
abundante
naturaleza
que
presenta el paisaje al edificio. Lo
cual se manifesta no solo a través
de las sombras, sino también por
medio de las texturas que se
hacen presentes en las pérgolas
de todo el conjunto.
PROPUESTA DE TEXTURAS

20. ADECUACIÓN ECOLÓGICA
Se implementa el huso de la ventilación cruzada en
los espacios que así lo permitan, como también se ha
tenido en cuenta la altura de los mismos para así
poder generar microclimas agradables para los
usuarios y a la vez transmitir la espacialidad de las
viviendas del sitio a intervenir (casas coloniales de
gran altura).
Utilización de tubos cerámicos que al variar la
temperatura van absorbiendo la humedad (en verano)
e irradiando calor (en invierno).
