El documento presenta una visión general sobre diferentes sistemas estructurales utilizados en la construcción, incluyendo estructuras de madera, hormigón prefabricado, acero y hormigón, así como cerchas y mallas espaciales. Describe las ventajas y desventajas de cada material y sistema, enfatizando la importancia de factores como la carga, la economía y la funcionalidad en el diseño estructural. Además, se abordan aplicaciones específicas de cada tipo de estructura en la edificación y sus características técnicas.

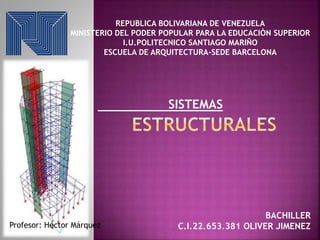

2. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÒN SUPERIOR
I.U.POLITECNICO SANTIAGO MARIÑO
ESCUELA DE ARQUITECTURA-SEDE BARCELONA
SISTEMAS
BACHILLER
C.I.22.653.381 OLIVER JIMENEZProfesor: Héctor Márquez

3. Es un ensamblaje de miembros o elementos independientes
para conformar un cuerpo único y cuyo objetivo es darle solución
(cargas y forma) a un problema civil determinado.
La manera de ensamblaje y el tipo de miembro ensamblado definen
el comportamiento final de la estructura y constituyen diferentes
sistemas estructurales.

4. En algunos casos los elementos no se distinguen como individuales
sino que la estructura constituye en si un sistema continuo como es el
caso de domos, losas continuas o macizas y muros, y se analizan
siguiendo los conceptos y principios básicos de la mecánica.
El sistema estructural constituye el soporte básico, el armazón o
esqueleto de la estructura total y él transmite las fuerzas actuantes a
sus apoyos de tal manera que se garantice seguridad, funcionalidad y
economía.
En una estructura se combinan y se juega con tres aspectos:
• FORMA
• MATERIALES Y DIMENSIONES DE ELEMENTOS
• CARGAS
los cuales determinan la funcionalidad, economía y estética de la
solución propuesta.

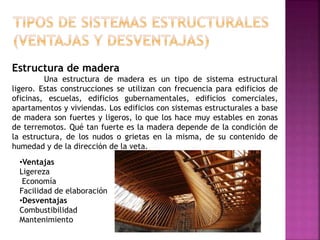

5. Estructura de madera
Una estructura de madera es un tipo de sistema estructural
ligero. Estas construcciones se utilizan con frecuencia para edificios de
oficinas, escuelas, edificios gubernamentales, edificios comerciales,
apartamentos y viviendas. Los edificios con sistemas estructurales a base
de madera son fuertes y ligeros, lo que los hace muy estables en zonas
de terremotos. Qué tan fuerte es la madera depende de la condición de
la estructura, de los nudos o grietas en la misma, de su contenido de
humedad y de la dirección de la veta.
•Ventajas
Ligereza
Economía
Facilidad de elaboración
•Desventajas
Combustibilidad
Mantenimiento

6. Hormigón prefabricado
El hormigón prefabricado puede utilizarse como parte de un
sistema estructural o como un sistema estructural completo. Este sistema
utiliza columnas prefabricadas, muros portantes prefabricados, pavimento
de núcleo hueco o de doble T y vigas con revestimiento. Los sistemas
prefabricados ofrecen varias ventajas porque son rápidos de construir. Las
secciones prefabricadas pueden hacerse tan pronto como el constructor
obtiene los permisos y luego el edificio puede ser erigido inmediatamente
•Ventajas
Su plasticidad, que permite su adaptación a infinidad de formas
mediante el empleo para la fundición, de moldes y encofrados.
Resistencia al fuego (comienza a destruirse a partir de los 600° C.
Durabilidad: su calidad mejora con el tiempo. Costo de mantenimiento
mínimo. Es un material bastante impermeable.
• Desventajas
Material muy pesado (2400 kg/m³) Control de la calidad complejo.
Tiempo para obtener su resistencia útil (unos 28 días). Técnica compleja
(esmerada ejecución, encofrado, fundición, curado y desencofrado).

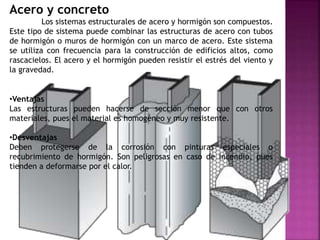

7. Acero y concreto
Los sistemas estructurales de acero y hormigón son compuestos.
Este tipo de sistema puede combinar las estructuras de acero con tubos
de hormigón o muros de hormigón con un marco de acero. Este sistema
se utiliza con frecuencia para la construcción de edificios altos, como
rascacielos. El acero y el hormigón pueden resistir el estrés del viento y
la gravedad.
•Ventajas
Las estructuras pueden hacerse de sección menor que con otros
materiales, pues el material es homogéneo y muy resistente.
•Desventajas
Deben protegerse de la corrosión con pinturas especiales o
recubrimiento de hormigón. Son peligrosas en caso de incendio, pues
tienden a deformarse por el calor.

8. Estructura de corte
Un sistema estructural de marco de corte es uno en el que las
articulaciones se colocan en direcciones ortogonales. Esto ayuda a que el
edificio resista la fuerza del viento desde cualquier dirección. La
resistencia al viento es debida a la flexión de las columnas del bastidor.
Muchas veces estos sistemas crean superficies en forma de cuadrícula
extensible, especialmente cuando se utiliza material de construcción
ligero. En última instancia, las estructuras profundas significan menos
flexión. Esto es porque se transfiere más fuerza a la parte inferior del
edificio. Sin embargo, en algún punto la profundidad de la estructura
interferirá con otros componentes del edificio, tales como conductos y
sistemas de climatización.

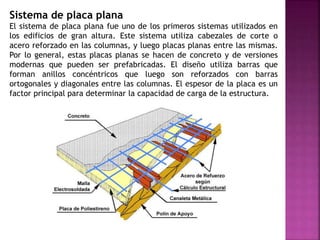

9. Sistema de placa plana
El sistema de placa plana fue uno de los primeros sistemas utilizados en
los edificios de gran altura. Este sistema utiliza cabezales de corte o
acero reforzado en las columnas, y luego placas planas entre las mismas.
Por lo general, estas placas planas se hacen de concreto y de versiones
modernas que pueden ser prefabricadas. El diseño utiliza barras que
forman anillos concéntricos que luego son reforzados con barras
ortogonales y diagonales entre las columnas. El espesor de la placa es un
factor principal para determinar la capacidad de carga de la estructura.

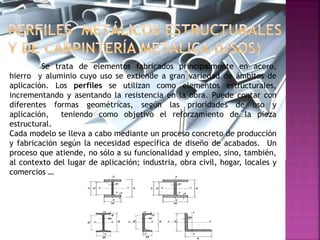

10. Se trata de elementos fabricados principalmente en acero,
hierro y aluminio cuyo uso se extiende a gran variedad de ámbitos de
aplicación. Los perfiles se utilizan como elementos estructurales,
incrementando y asentando la resistencia en la obra. Puede contar con
diferentes formas geométricas, según las prioridades de uso y
aplicación, teniendo como objetivo el reforzamiento de la pieza
estructural.
Cada modelo se lleva a cabo mediante un proceso concreto de producción
y fabricación según la necesidad específica de diseño de acabados. Un
proceso que atiende, no sólo a su funcionalidad y empleo, sino, también,
al contexto del lugar de aplicación; industria, obra civil, hogar, locales y
comercios …

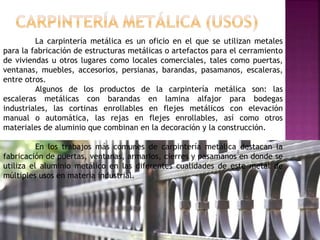

11. La carpintería metálica es un oficio en el que se utilizan metales
para la fabricación de estructuras metálicas o artefactos para el cerramiento
de viviendas u otros lugares como locales comerciales, tales como puertas,
ventanas, muebles, accesorios, persianas, barandas, pasamanos, escaleras,
entre otros.
Algunos de los productos de la carpintería metálica son: las
escaleras metálicas con barandas en lamina alfajor para bodegas
industriales, las cortinas enrollables en flejes metálicos con elevación
manual o automática, las rejas en flejes enrollables, así como otros
materiales de aluminio que combinan en la decoración y la construcción.
En los trabajos más comunes de carpintería metálica destacan la
fabricación de puertas, ventanas, armarios, cierres y pasamanos en donde se
utiliza el aluminio metálico en las diferentes cualidades de este metal de
múltiples usos en materia industrial.

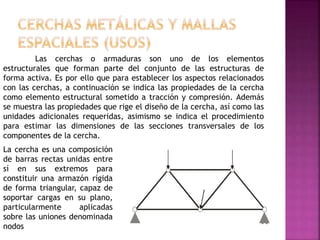

12. Las cerchas o armaduras son uno de los elementos
estructurales que forman parte del conjunto de las estructuras de
forma activa. Es por ello que para establecer los aspectos relacionados
con las cerchas, a continuación se indica las propiedades de la cercha
como elemento estructural sometido a tracción y compresión. Además
se muestra las propiedades que rige el diseño de la cercha, así como las
unidades adicionales requeridas, asimismo se indica el procedimiento
para estimar las dimensiones de las secciones transversales de los
componentes de la cercha.
La cercha es una composición
de barras rectas unidas entre
sí en sus extremos para
constituir una armazón rígida
de forma triangular, capaz de
soportar cargas en su plano,
particularmente aplicadas
sobre las uniones denominada
nodos

13. Las cerchas se emplean cuando se tiene luces libres grandes
como puentes, sitios públicos y estadios. Las cerchas paralelas se usan en
recintos amplios ,de cordones superiores curvos se comportan similar a
una estructura colgante o un arco y se emplean en algunos puentes, en
techos y entrepiso se emplean cerchas livianas tal como se indica en la,
donde se observa un tipo de cercha empleado para techo y entrepiso que
corresponde a variaciones realizadas sobre la Warren.

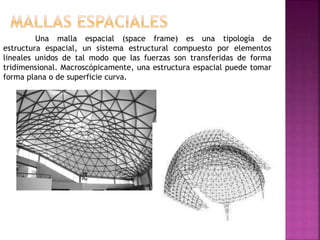

14. Una malla espacial (space frame) es una tipología de
estructura espacial, un sistema estructural compuesto por elementos
lineales unidos de tal modo que las fuerzas son transferidas de forma
tridimensional. Macroscópicamente, una estructura espacial puede tomar
forma plana o de superficie curva.

15. Las mallas espaciales pueden ser utilizadas en diferentes
aplicaciones, aunque la principal es la de estructura de cubierta. Desde el
punto de vista técnico-económico y dependiendo de la fluctuación de los
precios de las materias primas, las mallas espaciales son competitivas a
partir de los 25 metros de Luz (ingeniería). Cuanto mayores son las cargas
que debe soportar una estructura y mayor es la luz que se ha de salvar, la
malla espacial es más competitiva frente a otras soluciones. Por este motivo
el uso de las mallas espaciales ha sido muy común en espacios donde no se
pueden colocar pilares, como polideportivos, grandes recintos feriales,
grandes naves industriales, cubrición de plazas de toros, hangares, etc.
También se han empezado a utilizar para construir helipuertos elevados, ya
que se trata de estructuras muy rígidas y muy ligeras y reparten la carga de
los helicópteros de forma homogénea sobre los pilares.

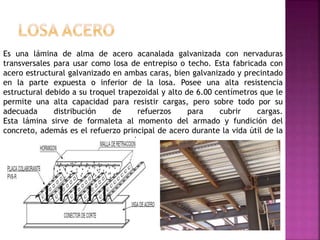

16. Es una lámina de alma de acero acanalada galvanizada con nervaduras
transversales para usar como losa de entrepiso o techo. Esta fabricada con
acero estructural galvanizado en ambas caras, bien galvanizado y precintado
en la parte expuesta o inferior de la losa. Posee una alta resistencia
estructural debido a su troquel trapezoidal y alto de 6.00 centímetros que le
permite una alta capacidad para resistir cargas, pero sobre todo por su
adecuada distribución de refuerzos para cubrir cargas.
Esta lámina sirve de formaleta al momento del armado y fundición del
concreto, además es el refuerzo principal de acero durante la vida útil de la
losa.

17. Las membranas arquitectónicas son estructuras elaboradas con postes,
cables y textiles tensionados que permiten diseños de gran variedad y
belleza y pueden utilizarse como cubiertas y cerramientos en estadios,
coliseos, parques, centros comerciales, aeropuertos, plazoletas de
comidas, terminales de transporte, instalaciones deportivas y centros
recreativos.

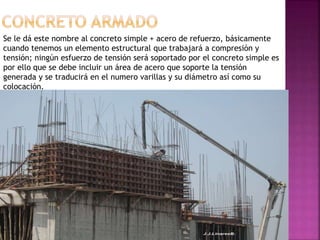

18. Se le dá este nombre al concreto simple + acero de refuerzo, básicamente
cuando tenemos un elemento estructural que trabajará a compresión y
tensión; ningún esfuerzo de tensión será soportado por el concreto simple es
por ello que se debe incluir un área de acero que soporte la tensión
generada y se traducirá en el numero varillas y su diámetro así como su
colocación.

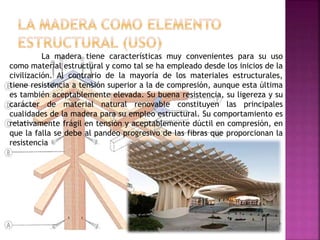

19. La madera tiene características muy convenientes para su uso
como material estructural y como tal se ha empleado desde los inicios de la
civilización. Al contrario de la mayoría de los materiales estructurales,
tiene resistencia a tensión superior a la de compresión, aunque esta última
es también aceptablemente elevada. Su buena resistencia, su ligereza y su
carácter de material natural renovable constituyen las principales
cualidades de la madera para su empleo estructural. Su comportamiento es
relativamente frágil en tensión y aceptablemente dúctil en compresión, en
que la falla se debe al pandeo progresivo de las fibras que proporcionan la
resistencia

20. La madera es uno de los materiales más utilizados durante la
construcción, es más existen viviendas que únicamente utilizan la madera
como material constructivo, por lo cual cabe destacar que los dos tipos de
madera más utilizados para la construcción debido a su gran resistencia y
durabilidad son las utilizadas en la carpintería y la de la construcción esta
última se usa como material estructural, como son las correas y las
vigas. También se utiliza para elaborar las paredes, techos y escaleras
