El edificio Torre Puig en Hospitalet de Llobregat ha recibido la certificación LEED Gold por su alta eficiencia energética. Con 109 metros de altura y 22 plantas, utiliza un sistema de climatización VRF por agua que permite una doble recuperación de calor entre las unidades interiores y exteriores. Este sistema compacto y flexible cumple los objetivos de bajos consumos energéticos y sostenibilidad para obtener la certificación LEED Gold.

1. Edificio de altura con
ELEVADOS
VALORESde
EFICIENCIA
56 - Climaeficiencia - Abril 2015
La torre Puig es un edificio
de gran altura con un com-
portamientoenergéticode
nota. Ubicado en Hospita-
let de Llobregat, ha recibi-
doelcertificadoLEEDGold
por su eficiencia y sosteni-
bilidad. PGI Engineering
ha sido la ingeniería encar-
gada del proyecto de cli-
matización, basado en un
sistema de buche de agua
ycondensaciónVRF.
TECNOLOGÍA
P r o y e c t o
S
eencuentraentrelosnueveedificios
queenEspañahanlogradola
certificaciónLEEDGold(oro),unadelas
másimportantescalificacionesanivel
internacionaldeeficienciaysostenibilidad.
LatorrePuig,sedecorporativadela
empresacatalanadeperfumeríaycosmética,esun
edificiodiseñadoporlosarquitectosRafaelMoneoy
LuchoMarcial,cuyoproyectodeacondicionamiento
hasidodesarrolladoporlaempresaPGIEngineering,
galardonadorecientementeconelprimerPremio3
Diamantes,patrocinadoporlamultinacionaljaponesa
MitsubishiElectric,porcumplirconlosejesde
rentabilidad,eficienciaydiseño(verinformaciónenla
secciónpanoramadeestamismarevista).
UbicadaenlaPlazadeEuropaenHospitalet
deLlobregat,unenclaveamediocaminoentreel
aeropuertodelPratylaciudaddeBarcelona,latorre,
quesededicaexclusivamenteaoficinas, alcanzauna
alturade109metros,conuntotalde22plantas,de
organizacióncuadrada:27,50x27,50metros.Ensu
interioracogeelnúcleo,quepermiteresolvertanto
lascomunicacionesverticalescomolasinstalaciones
mecánicas.Eledificioestáacompañadoconotrasdos
construccionesdealturasimilar.
MEJOR COMPORTAMIENTO ENERGÉTICO
Loprimeroquellamalaatencióndeledificioessuoriginal
fachada,formadaporpanelesdevidriooscuroquese
complementanporunosrevestimientosendiagonalde
vidriodecolorblancoqueenvuelventodalaestructura
delatorre.Estaformaiconográficaaunaespiralde
bandasvítreas,funcionacomounfiltrovisualysolar,y
actúadehojaexteriorquemejoraelcomportamiento
energéticodelaenvolvente,loquehacontribuidoala
obtencióndeldistintivointernacionalLEEDGold.
Laotragranactuaciónquehapermitidolograrun
edificioeficienteysostenible,segúnelplanteamiento

2. 
conelqueseabordó,hasidolainstalaciónde
climatización,proyectadaporelequipodeingenieros
de PGIEngineering,queparte,alabordarelproyecto,
conelimportanteretodeconseguirconsumos
energéticosmuybajos,conelobjetivodelograrel
mayornúmerodecréditosenlacategoríadeEnergía
yAtmósfera(EA),necesarioparalaobtencióndelLEED
Gold,explicalaingeniería.
Otro de los requisitos que tuvieron que tenerse
en cuenta en el planteamiento del proyecto de
acondicionamiento de la torre fue evitar el uso de
una planta técnica, que requiriera de una fachada
de función reja para la ventilación del sistema de
ventilación, con el fin de respetar el significado
arquitectónico de la envolvente.
Tambiénfuesignificativaalahoradedesarrollarel
proyectolareducidasuperficiedeplantadelatorreyla
importanciaparael promotordequeelnúcleotécnico
decomunicacionesfueselomásreducidoposible.
TECNOLOGÍA PROYECTO
Abril 2015 - Climaeficiencia - 57

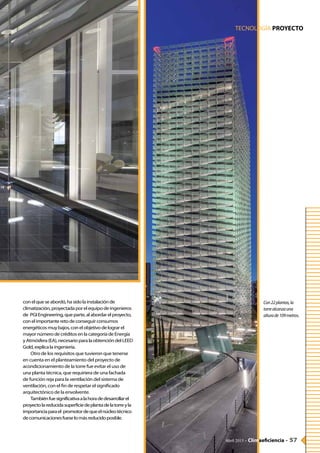

Con22plantas,la
torrealcanzauna
alturade109metros.

3. TECNOLOGÍA
proyec to
58 - Climaeficiencia - Abril 2015

En el edificio, que fue inaugurado el pasado año,
también se encuentran volúmenes con grandes
necesidades de caudales de climatización, como el
auditorio o el hall-recepción, entre otros.
SISTEMA DE BUCHE DE AGUA Y
CONDENSACIÓN VRF
Tras valorar todas las cuestiones, la solución que
se adopta para la climatización de la emblemática
torre, es un sistema de bucle interior de agua y
condensación deVRF por agua, de Mitsubishi Electric,
cuyas unidades exteriores de condensación se ubican
en armarios técnicos en el núcleo de cada planta,
concretamente, dos por cada planta, lo que fue
determinante para el éxito de la solución. El sistema
planteado es de los más compactos posibles - asegura
la ingeniería- ya que reduce la superficie destinada a
instalaciones mecánicas convencionales.
Entre las bondades del sistema, los promotores
del proyecto señalan que se trata de una solución
altamente eficiente, versátil, flexible y, sobre todo, de
pequeñas dimensiones. Ello resuelve su adaptación
a un tipo edificio de altura, esbelto y con un núcleo
central técnico para instalaciones mecánicas muy
reducido, como en el caso de la torre Puig.
El sistemaVRF condensado por agua permite
realizar una doble recuperación entre las unidades de
conductos de planta y entre las unidades exteriores
entre las plantas, mediante el bucle de agua.
Una de las particularidades del sistema es que las
unidades de condensación no disipan nada de calor,
lo que favorece su instalación en interiores de armarios
técnicos, con la mínima ventilación natural, sin
necesidad de conductos y ventiladores para remover
más de 15.000m³/h, como lo que requerían otros
sistemas. Ello evitó el sistema de ventilación forzada en
forma de columna de ventilación vertical.
El sistema está integrado por 45 unidades
exteriores, 51 equipos distribuidores, 397 unidades
interiores por conductos, 450 unidades de control, 19
cortinas de aire y 14 UTAs.
Desde el inicio del proyecto se trabajó con
simulaciones energéticas que condicionan y fijan los
parámetros mínimos de la fachada para cumplir el
principal objetivo de confort interior.
Para alcanzar la certificación LEED Oro, otro de
los retos fue lograr los créditos de Innovación en el
Diseño, dado que el sistema no era muy conocido por
U.S. Green Building Council. Ello se solventó gracias a
la aportación de Mitsubischi Electric, que encargó el
cálculo de la forma polinómica homologada -y que fue
aceptada por el organismo internacional-, necesaria
para introducir en la herramienta de simulación
energética del edificio, eQuest.
Lafachada
funcionacomo
unfiltrosolary
visual.
ElusoesexclusivoparalasoficinasdelamultinacionalPuig.
Eledificiotambiéndispone
degrandesespacios,como
larecepción.
Elsistemautilizado
paraclimatizar
eledificioes
compactoyflexible.
