El documento describe el edificio sede de Sanitas-Bupa en Madrid, el primer edificio de oficinas totalmente ecológico y reciclable en España. El edificio utiliza técnicas de diseño solar pasivo y activo, sistemas de generación de energía renovable, y materiales prefabricados y reciclables para maximizar la eficiencia energética y minimizar el impacto ambiental. Logra un ahorro energético del 60% gracias a su orientación, aislamiento y sistemas de gestión inteligente.

1. EDIFICIO SANITAS BUPA
TECNICAS SUSTENTABLES EN ARQUITECTURA
FACULTAD DE ARQUITECTURA Y DISEÑO
Arq. Víctor Manuel Reyna Ledesma
CRITERIOS AMBIENTALES
A L U M N O S :
• V E G A M A R I O
• A L H U A Y D A N I E L
• L O P E Z A N T O N Y
• S O L I S J E N N I F E R
• F E R N A N D E Z M E L A N N Y
• A M O R I N H A R O L D
A R Q U I T E C T O
• M G . V Í C T O R M A N U E L L E D E S M A

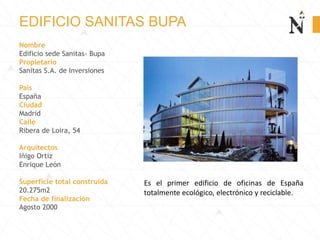

2. EDIFICIO SANITAS BUPA
Nombre
Edificio sede Sanitas- Bupa
Propietario
Sanitas S.A. de Inversiones
País
España
Ciudad
Madrid
Calle
Ribera de Loira, 54
Arquitectos
Iñigo Ortiz
Enrique León
Superficie total construida
20.275m2
Fecha de finalización
Agosto 2000
Es el primer edificio de oficinas de España
totalmente ecológico, electrónico y reciclable.

3. IMPLANTACIÓN
1
6
5
4
2 3
1
2
3
4
5
6
PALACIO MUNICIPAL DE CONGRESOS
ZONA DE OFICINAS
JARDIN DE LAS TRES CULTURAS
CENTRO DEPORTIVO LUIS ARAGONES
PLAZA LOPEZ DE LA PLATA
SE ENCUENTRA RODEADO DE ESPACIOS
PUBLICOS Y EDIFICACIONES CULTURALES
DE MADRID.
FERIA DE MADRID

4. EMPLAZAMIENTO

5. MATERIALES
Está basada en la
prefabricación, tanto en la
estructura de pilares y jácenas
de hormigón armado, como en
el forjado de placas alveolares
y el uso de un suelo flotante.
Facilitando la demolición, re-
uso y reciclaje de las partes.
La fachada de acero inoxidable
y cristal puede ser desmontada
en piezas para así ser reciclada
también.
Planta elíptica en forma de tres cuerpos, orientados en dirección norte-sur para optimizar el
consumo energético, la iluminación natural y la ventilación, y eliminar al mismo tiempo, la
radiación solar incidente en los puestos de trabajo.Usa materiales no contaminantes, su
abastecimiento es barato y fácil,
repercutiendo todo esto en el
confort del usuario.
Uno de sus fines es el ahorro y la
eficacia energética. Lo normal de
un edificio de estas características
es que ahorre un 30% de energía, sin
embargo la Sede Central de Sanitas
ahorra un 60% al estar orientada
Norte-Sur.
Los materiales empleados son ocho,
entre los que destacan: el acero
inoxidable (en carpinterías), el
hormigón, la madera y piedra de
toda España (basalto, pizarra
verde…).

6. DISEÑO SOLAR PASIVO
DETALLE:
1.Pilar prefabricado de hormigón
2.Forjado de placas prefabricadas de hormigón
3.Ménsula de acero
4.Paneles de agua fría
5.Banda perimetral de panel Masterclad
6.Pletina de acero inoxidable
7.Falso techo metálico perforado Odel-Lux
8.Apoyo tridimensional de acero inoxidable
9.Espadas rigidizadoras de acero inox.
10.Vidrio laminar 8+8mm
11.Casrpinteria practicable. Vidrio climalit 4+4/camara de
12mm/ vidrio claro 6mm
12.Rejilla cuadricular
13.Moqueta tipo Heuga
14.Rejilla de acero inox. practicable y dirigida desde Data
Center
15.Albardilla de acero inoxidable

7. DISEÑO SOLAR ACTIVO

8. EFICIENCIA ENERGETICA
FLUJO DEL AIRE DE VENTILACIÓN
• A través de patios interiores con
vegetación, se propicia una
ventilación natural donde el aire
circula desde las partes inferiores
hacia las superiores extrayéndose
luego al exterior.
• La cubierta está diseñada para
facilitar la ventilación natural,
alineándose a los vientos de sur-
oeste.
• En invierno, para favorecer la calidad del aire y ventilación misma de estos patios, el
suelo posee calefacción radiante, de manera que se vuelve a generar el movimiento de
aire deseado.
• El efecto chimenea generado en los patios ayuda a la ventilación de todas las oficinas,
las cuales ventilan de manera natural mediante ventanas.

9. GENERACION DE ENERGIA POR FUENTES RENOVABLES
La parte baja de los lucernarios está
cubierta con paneles fotovoltaicos para
aprovechar la energía solar, mientras
que la parte alta está acristalada y con
protección solar reduciendo así, la
ganancia de energía pero dejando
entrar la luz natural difusa de norte.
También se utiliza la fotovoltaica para
el alumbrado del ajardinamiento
exterior.
Está formada por 360 paneles de la compañía BP Solar que producen 44,760
kWp anual, que viene a suponer un 2,24% del consumo total del edificio.

10. REDUCCION DE EMISIONES
El edificio permite garantizar un ahorro de un 35% de su
consumo energético en situaciones extremas, respecto a
otro convencional del mismo uso, gracias a los sistemas
de ahorro energético por acumulación de frío-calor.
Puede incluso llegar al 60% de ahorro por la orientación
favorable y opacidad de las fachadas este y oeste.
El edificio apuesta por las tecnologías de ahorro
energético en varios aspectos:
Dispone de un sistema selectivo que coordina la
iluminación artificial con la natural, aportada a través
de atrios y fachada, mediante un sistema de control y
gestión INSTABUS de la casa Siemens. Se utilizan
además luminarias de bajo consumo energético con
encendido electrónico en oficinas.
Utilización del mínimo de agua necesaria. grifos y
cisternas son de bajo consumo. el control del agua
caliente se realiza por un sistema separado del resto de
las instalaciones, va por un circuito cerrado de
recuperación gestionado por un ordenador durante las
24 horas.
Sistema sectorizado de aire condicionado sin CFCs
distribuido por el falso techo.
Última generación de centro de datos para el control
permanente de los parámetros de confort y consumos
de energía.
Otras tecnologías:
Previsión de una planta de compuestos
•Calderas de gas con condensador de alto rendimiento
•Ascensores de bajo consumo energético y baja velocidad
•Suelo radiante en patios
•Sistema de refrigeración por enfriamiento de agua y aire
•Control de la humedad en oficinas

11. RECICLAJE DE MATERIALES
• El
• La
po
• Ex
• Pa
La tecnología edificatoria del edifico está
basada en la prefabricación, tanto en la
estructura de pilares y jácenas de
hormigón armado, como en el forjado de
placas alveolares y el uso de un suelo
flotante. De esta manera se facilita la
futura demolición, reusó y reciclaje de las
partes así como el ahorro energético
ligado a la demolición de estos sistemas.
La fachada consiste en una construcción
de acero inoxidable y cristal pensada para
poder ser desmontada en piezas y poder
así ser reciclada también. El edificio en
general está construido utilizando solo
ocho materiales, todos escogidos bajo
estos mismos criterios.
