1. Equipo 4
Integrantes:
Martin Eduardo Barraza Ortiz
Jorge Alfonso Bernal Zapata
Alan Jonathan Chávez Medina
2. Uso Eficiente de la Energía
La Eficiencia Energética (EE) es el conjunto de acciones que permiten
optimizar la relación entre la cantidad de energía consumida y los productos y
servicios finales obtenidos. Esto se puede lograr a través de la
implementación de diversas medidas e inversiones a nivel tecnológico, de
gestión y de hábitos culturales en la comunidad.
Es usar bien la energía, porque EE es ahorrar sin perder en calidad de vida o
en calidad de producción, muestra de ello es la introducción de nueva
tecnología o el cambio de conducta en las personas, como por
ejemplo, desenchufar y apagar todos los artefactos eléctricos que no se estén
usando, utilizar la lavadora con carga completa, una vez hervida el agua
guardarla en el termo y así muchos ejemplos que se pueden aplicar en el día
a día, y que nos permiten ser más eficientes.
El uso inteligente y eficiente de la energía permite, además de
ahorrar, disminuir la dependencia energética; reducir la contaminación;
mejorar la calidad de vida y aliviar el bolsillo de los consumidores.
3. Diagnostico de energía
El objetivo de un diagnóstico energético es determinar el grado de
eficiencia con la que es utilizada la energía. Consiste en el análisis y
estudio de todas las formas y fuentes de energía que utiliza un
inmueble. Este análisis se hace de manera crítica en la instalación
consumidora de energía, para así, establecer el punto de partida para la
implementación y control de un Programa de Ahorro de Energía.
El estudio determina dónde y cómo es utilizada la misma, además de
especificar cuanta es desperdiciada así como los sistemas y programas a
realizar para elevar la eficiencia del uso de energía del inmueble. El
diagnóstico nos dará la información apropiada para establecer los
planes y procedimientos adecuados para lograr las metas de ahorro y
eficiencia. Las empresas que deseen ser competitivas en este mundo
globalizado deberán establecer programas de ahorro y eficiencia de
energía.
4. La metodología del diagnóstico
energético
Planear los recursos y el tiempo
Recopilar datos en sitio
Tomar mediciones
Analizar los datos
Estimación del potencial de Ahorro Energético
Evaluar el programa de Ahorro de Energía de la
Empresa
5. Diseño Bioclimático
La vivienda bioclimática consiste en el diseño de
edificaciones teniendo en cuenta las condiciones
climáticas, aprovechando los recursos disponibles
(sol, vegetación, lluvia, vientos) para disminuir los
impactos ambientales, intentando reducir los consumos de
energía.
Una vivienda bioclimática puede conseguir un gran ahorro
e incluso llegar a ser sostenible en su totalidad. Aunque el
coste de construcción puede ser mayor, puede ser
rentable, ya que el incremento de la vivienda se compensa
con la disminución de los recibos de energía.
6.
7. Las características de una casa ecológica son muchas, pero
intentaremos resumirlas a continuación de forma esquemática.
Materiales de construcción. Estos suelen ser materiales
naturales, baratos y abundantes. Los materiales de las casas
ecológicas normalmente son los de albañilería tradicional o
materiales reciclados.
Agua. El agua está identificada totalmente con el ahorro. En estas
casas el agua de la cisterna, por ejemplo, no se utiliza. La letrina es
seca. Además se recoge agua de lluvia y se ahorra y recicla su uso
todo lo posible.
La electricidad. La fuente energética por excelencia de las casas
ecológicas es la energía solar. Tanto para iluminar como para
calefaccionar la casa, el sol es un agente esencial para ello.
Electrodomésticos. Es importante que los electrodomésticos sean de
bajo consumo, para así no acentuar el gasto energético global de la
casa.
8. Mejores tecnologías bioclimáticas

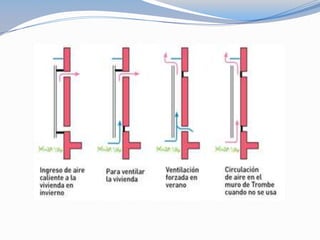

Muro trombe
Es un caso especial de captación solar pasiva. Consta de
una construcción de doble piel: la hoja interior está
formada por ladrillo tradicional, con una superficie exterior
oscura que actúa como absorbedor térmico y acumulador
de calor; la piel externa es vidrio que, a través del efecto
invernadero produce el calentamiento del aire de la
cavidad.
Tiene unos registros ajustables en la parte superior y en la
inferior para que se cree una transferencia de calor por
conducción a voluntad. Se utilizan para que entre aire
caliente en invierno, o para ventilación.
9.
10. Termoarcillas
Se utilizan para aumentar la inercia térmica de los
edificios, al ser óptimas captadoras, acumuladoras y
transmisoras de la energía solar térmica hacia el interior.
El bloque de termoarcilla es un bloque de baja densidad
con el que se consigue una uniforme porosidad repartida en
toda la masa del bloque. Entre sus principales
características está un buen comportamiento mecánico y
un grado de aislamiento térmico y acústico adecuado que
permite construir muros de una sola hoja sin necesidad de
recurrir a las soluciones típicas de muros multicapa.
11. Fachada ventilada
Es una fachada en la cual existe una delgada cámara de
aire abierta en ambos extremos, separada del exterior
por una lámina de material. Cuando el sol calienta la
lámina exterior, ésta calienta a su vez el aire del
interior, provocando un movimiento convectivo
ascendente que ventila la fachada previniendo un
calentamiento excesivo. En invierno, esta cámara de
aire, aunque abierta, también ayuda en el aislamiento
térmico del edificio.
12.
13. Hipoteca verde
Con la finalidad de construir viviendas sustentables en el país, el
Gobierno de México desarrolló un programa para que las
viviendas cuenten con eco-tecnologías que permitan mayor
confort, ahorro en el consumo de agua y energía; lo que se
traduce en una reducción considerable en el gasto mensual por
concepto de agua, electricidad y gas, mejorando así la calidad de
vida de las personas.
Como parte del Programa Hipoteca Verde existen varios
organismos reguladores y propulsores de esta iniciativa como es
el caso de INFONAVIT, que ofrece un crédito adicional que se
otorga al trabajador para adquirir una vivienda ecológica con la
cual podrá obtener una importante reducción en el pago de
tarifas por concepto de energía eléctrica, agua y gas. La reducción
en el uso de estos recursos contribuye a hacer un uso adecuado
de los recursos naturales para la preservación del medio
ambiente.
14. Alumbrado Eficiente
Lámparas
Remplazar las lámparas fluorescentes antiguas (38mm de diámetro) por
otras más eficientes (16mm de diámetro), que pueden ser de dos tipos:
Estándar: Aquellas que dan el mismo flujo luminoso que las
convencionales, pero con menos potencia.
Trifósforo: Para la misma potencia que las estándar, emiten más flujo
luminoso, por lo que se vería reducido el número de lámparas necesarias
para un mismo nivel de iluminación.
Sustituir las lámparas de incandescencia, por su bajo rendimiento y alto
consumo, por lámparas fluorescentes. Remplazar lámparas de vapor de
mercurio por fuentes de luz de vapor de sodio de alta presión.
15.
16. Luminarias
Utilizar reflectores especulares de alta eficiencia que
permitan un alto aprovechamiento de la iluminación
procedente de la lámpara.
Considerar la opción de utilizar los componentes que
ofrecen los fabricantes para sus lámparas (como por
ejemplo rejas, difusores, etc.) ya que mejoran el nivel y la
calidad de la luz.
El rendimiento de la luminaria se define como la cantidad
de luz emitida que es aprovechada, porque una parte de ella
es absorbida por la luminaria.
17. Equipos Auxiliares
Balastos electrónicos, que sustituyan las reactancias
convencionales (electromagnéticas).
Transformadores electrónicos para halógenos de
12V, menores pérdidas, no consumen cuando la lámpara
está fundida, en comparación con los transformadores
electromagnéticos.
En alumbrado exterior existen reactancias de doble nivel de
potencia que controlan el descenso del nivel de
iluminación según el tipo de lámpara.
Emplear reactancias de elevado factor de potencia.
18. Equipos de control y regulación
Se aplicarán detectores de presencia en zonas de paso o de poco uso.
En zonas con aporte de luz natural, se aprovechará ésta utilizando
células fotoeléctricas.
Para alumbrado exterior se recomienda utilizar relojes astronómicos y
células fotoeléctricas, que varían en el tiempo de encendido y apagado.
Instalar reguladores de flujo en la cabecera de línea del alumbrado
público, para reducir la tensión de alimentación al conjunto lámpara-
balasto.
Se combinarán uno o más de los subsistemas de control y
regulación, aumentando así el ahorro energético y económico.
19.
20. Iluminación industrial
Estos tipos de luminarias se crean con el fin de facilitar las
condiciones óptimas de iluminación de los procesos
productivos industriales.
La iluminación industrial debe prever un gran número de
luminarias, ya que abarca espacios grandes y extensos.
Además, este tipo de iluminación posee características
distintas a las luminarias convencionales o
residenciales, como mayor potencia, brillo, incandescencia
y mayor tolerancia a los cambios bruscos de voltaje
21.

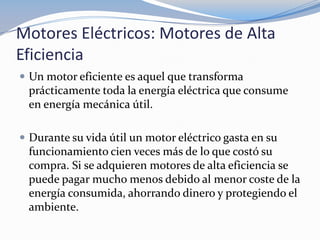

22. Motores Eléctricos: Motores de Alta
Eficiencia
Un motor eficiente es aquel que transforma
prácticamente toda la energía eléctrica que consume
en energía mecánica útil.
Durante su vida útil un motor eléctrico gasta en su
funcionamiento cien veces más de lo que costó su
compra. Si se adquieren motores de alta eficiencia se
puede pagar mucho menos debido al menor coste de la
energía consumida, ahorrando dinero y protegiendo el
ambiente.
23.
24. Compresores eficientes
Compresión por etapas
La elevación total de la presión del aire en un compresor
puede llevarse a cabo de una sola vez, en un único cilindro, o
bien hacerlo en dos o más escalones.
En este caso el compresor dispondrá de tantos cilindros como
etapas y el aire pasará por presiones intermedias, si bien un
compresor puede utilizar dos o más cilindros para la
compresión de cada etapa.
La ventaja que este tipo de compresores reporta es el
aprovechamiento de los escalones intermedios para refrigerar
el aire, consiguiendo de esta manera aminorar la potencia
absorbida
25. Debido a que la presión media de los cilindros se
minora, disminuyen las fugas y se aumenta el rendimiento
volumétrico.
Gracias a la limitación de la temperatura del aire que se consigue
en el interior de este tipo de compresores, se obtiene una mayor
seguridad de marcha, un mantenimiento más fácil y una
prolongación de la vida de la máquina.
Por contra, el compresor resulta más costoso pues requiere un
mayor número de cilindros y por tanto de válvulas, así como de
sistemas de refrigeración intermedios.
Potencia la diversificación del consumo y, por tanto, disminuye el
nivel de dependencia de suministros externos.

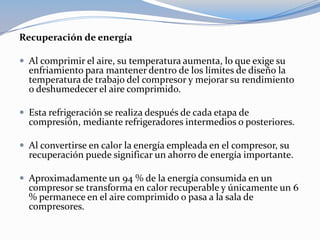

26. Recuperación de energía
Al comprimir el aire, su temperatura aumenta, lo que exige su
enfriamiento para mantener dentro de los límites de diseño la
temperatura de trabajo del compresor y mejorar su rendimiento
o deshumedecer el aire comprimido.
Esta refrigeración se realiza después de cada etapa de
compresión, mediante refrigeradores intermedios o posteriores.
Al convertirse en calor la energía empleada en el compresor, su
recuperación puede significar un ahorro de energía importante.
Aproximadamente un 94 % de la energía consumida en un
compresor se transforma en calor recuperable y únicamente un 6
% permanece en el aire comprimido o pasa a la sala de
compresores.
27. Compresores refrigerados por agua
Contienen en su agua de refrigeración calentada la
energía recuperable que proviene de los cilindros y
refrigeradores intermedios y posterior.
Se puede estimar que del 80% al 90 % de la energía
consumida por el compresor pasa al agua de
refrigeración calentada a una temperatura de 50ºC a 80
°C.
Esto permite su aplicación a distancia y un
rendimiento de la instalación de ahorro energético, en
general, mejor que en los compresores refrigerados por
aire.
28. Compresores refrigerados por aire
El aire de refrigeración que sale del compresor, con
temperaturas de hasta 50-60 °C, puede ser utilizado de
distintas formas con el fin de aprovechar el calor que
arrastra.
La utilización más frecuente de este aire de
refrigeración caliente es en sistemas de calefacción y
acondicionamiento ambiental.
El método más fácil de recuperación de calor en una
instalación de aire comprimido refrigerada por aire
consiste en la inclusión de un ventilador, mediante el
cual se envía el aire a su área de utilización.
29.
30. Aire acondicionado y calefacción
eficiente.
Calderas
Las calderas de condensación y las de baja temperatura, a pesar de ser más caras
que las convencionales (hasta el doble de precio), pueden procurar ahorros de
energía superiores al 25%, por lo que el sobrecoste se puede recuperar en un
periodo de 5 a 8años; es decir, en menos de la mitad de la vida útil de un equipo
de estas características.
Las calderas de cuerpo presurizado consumen un 20% menos energía que las
atmosféricas.
Instalar economizadores para acercar la temperatura del agua de alimentación
a la temperatura de generación de vapor.
Colocar recuperadores en el conducto de los gases de combustión a la salida de
la caldera (a una temperatura superior a 230ºC) y después del
economizador, para precalentar el aire o el agua de combustión, los periodos de
amortización se sitúan entre 1 o 2 años.
31.
32. Refrigeración mediante el Ciclo de Absorción
Las técnicas de generación de frío más importantes son aquellas que
emplean los ciclos de:
Compresión mecánica de vapor.
Compresión por absorción.
Las diferencias fundamentales son:
El ciclo de vapor consume energía mecánica, mientras que el ciclo de
absorción consume energía térmica.
En igualdad de condiciones, por cada unidad de efecto refrigerante, se
requiere más energía calorífica en el sistema de absorción que energía
mecánica en el sistema de compresión de vapor.
El precio de la energía mecánica es superior al de la energía
térmica, que a menudo proviene de una fuente residual prácticamente
gratuita.
33.
34. Financiamiento de proyectos
energéticos.
El FIDE, Fideicomiso para el Ahorro de Energía
Eléctrica, es un organismo privado no lucrativo, creado
en 1990 para promover acciones que induzcan y
fomenten el ahorro y uso racional de la energía
eléctrica. Cuenta con un área de Servicios
Municipales, que apoya a los gobiernos locales del país
con financiamiento para proyectos de ahorro de
energía eléctrica en sistemas de bombeo de agua
potable y residual, alumbrado público e instalaciones
municipales.
35. Los Proyectos de Eficiencia Energética Fide apoyan a los
sectores siguientes:
Comercios y servicios
Industrias
Micro, Pequeñas y Medianas Empresas (MIPyMES)
Municipios
36. Equipos a financiar:
Aire acondicionado
Aislamiento térmico
Automatización y monitoreo remoto
Balastros electrónicos
Bombas para pozos
Compresores de aire
Control de la demanda
Equipos de proceso
Generadores de energía eléctrica en pequeña escala hasta 500 kW con fuentes alternas
(fotovoltaicas, biogás, gas natural y eólicas)
Luminarias y/o lámparas para alumbrado público
Lámparas de vapor de sodio de alta presión
Lámparas fluorescentes compactas
Lámparas fluorescentes lineales T-5 y T-8 y reflectores especulares
Luminarias con LED’s (diodos emisores de luz)
Micro cogeneración
Motores eléctricos de alta eficiencia
Refrigeración
Sensores de presencia
Transformadores (cambio de tarifa)
Unidades generadoras de agua helada
Variadores de velocidad
Ventilación
y, en general, equipos de alta eficiencia energética
37.

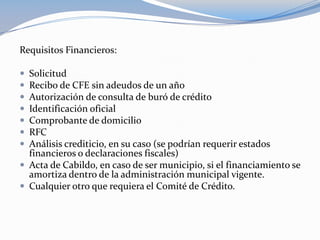

38. Requisitos Financieros:
Solicitud
Recibo de CFE sin adeudos de un año
Autorización de consulta de buró de crédito
Identificación oficial
Comprobante de domicilio
RFC
Análisis crediticio, en su caso (se podrían requerir estados
financieros o declaraciones fiscales)
Acta de Cabildo, en caso de ser municipio, si el financiamiento se
amortiza dentro de la administración municipal vigente.
Cualquier otro que requiera el Comité de Crédito.

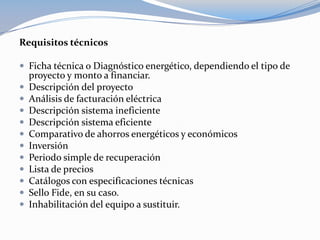

39. Requisitos técnicos
Ficha técnica o Diagnóstico energético, dependiendo el tipo de
proyecto y monto a financiar.
Descripción del proyecto
Análisis de facturación eléctrica
Descripción sistema ineficiente
Descripción sistema eficiente
Comparativo de ahorros energéticos y económicos
Inversión
Periodo simple de recuperación
Lista de precios
Catálogos con especificaciones técnicas
Sello Fide, en su caso.
Inhabilitación del equipo a sustituir.
40. Banobras Es el Banco Nacional de Obras y Servicios
Públicos, S.N.C. otorga financiamiento y asistencia técnica
para proyectos de infraestructura o servicios públicos que
las administraciones estatales y municipales o sus
respectivas entidades decidan llevar a cabo por cuenta
propia o a través de concesiones, permisos o contratos de
operación con empresas privadas.
Propicia la organización de empresas
paramunicipales, asesora y evalúa proyectos de interés
social, convirtiéndose así en sólido apoyo al desarrollo
regional. Los propósitos de Banobras se delinean con
sujeción a los objetivos y prioridades del Plan Nacional de
Desarrollo 2001-2006, y de acuerdo con los programas
sectoriales y regionales así como de los planes estatales y
municipales.
41. Procalsol (conae)
Criterios para la selección de sistemas solares para
calentamiento de agua por termosifón usando colectores
solares planos.
Requisitos que las empresas deben cumplir para su
acreditamiento como proveedoras desde sistemas
solares en esta esta primera etapa del Programa de
Hipotecas Verdes.
