Que es la Eficiencia energética ? El conjunto de acciones Que permiten optimizar la relación Entre la cantidad de energía consumida y los productos y servicios finales obtenidos. A través de la implementación de diversas medidas e inversiones a nivel tecnológico, de gestión y de hábitos culturales tanto en la casa como en la oficina y en general en la comunidad.

1. EDIFICIO ENERGETICAMENTE
EFICIENTE

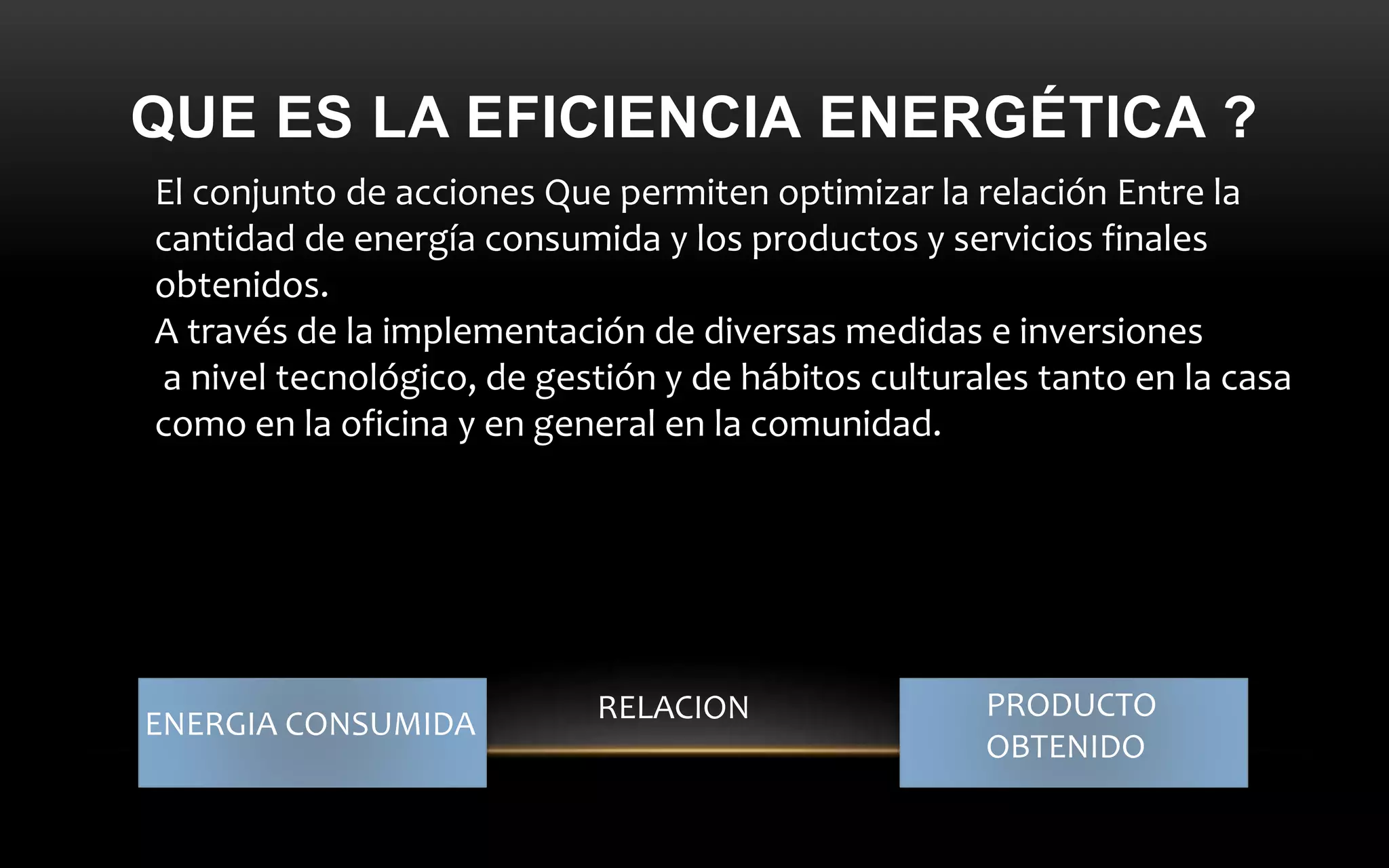

2. QUE ES LA EFICIENCIA ENERGÉTICA ?
El conjunto de acciones Que permiten optimizar la relación Entre la
cantidad de energía consumida y los productos y servicios finales
obtenidos.
A través de la implementación de diversas medidas e inversiones
a nivel tecnológico, de gestión y de hábitos culturales tanto en la casa
como en la oficina y en general en la comunidad.
RELACIONENERGIA CONSUMIDA
PRODUCTO
OBTENIDO

3. EFICIENTE
Es aquel que minimiza el uso de las energías convencionales (en
particular la energía no renovable), a fin de ahorrar y hacer un uso
racional de la energía.
Es necesario establecer un criterio para definir la energía total.
En la medida que el consumo de energía por unidad de producto
producido o de servicio prestado sea cada vez menor, aumenta
laeficiencia energética. Tanto la tecnología disponible, como los
hábitos responsables, hacen posible un menor consumo de energía,
mejorando la competitividad de las empresas y la calidad de vida
personal.

4. ESTRATEGIAS PARA LOGRAR
EFICIENCIA ENERGÉTICA

5. AISLAMIENTO TÉRMICO EN LA
ENVOLVENTE (MUROS, TECHOS Y
VENTANAS)
• Cuando se habla de
aislamiento térmico,
no referimos al uso
de materiales con
una elevada
resistencia térmica,
con los cuales se
busca reducir el flujo
de energía a través
de los cerramientos
en los que se
incorpora.

6. REDUCCIÓN DE LAS PÉRDIDAS DE
CALOR POR INFILTRACIÓN EN
INVIERNO
CONTROL DE LA RADIACIÓN SOLAR:
• Los sistemas de envolventes no
sólo tienen que contrarrestar las
diferencias de temperatura entre
el interior y el exterior, sino
también tienen que controlar el
nivel de exposición del edificio a
los efectos de la radiación solar,
ya que está por consecuencia, se
transforma en flujos de calor que
generan ganancias térmicas
adicionales sobre el edificio

7. ADECUADA ORIENTACIÓN DEL EDIFICIO

8. EVITAR SOMBRAS ARROJADAS POR
OTROS EDIFICIOS
• Ubicar la edificación en
la parcela de forma que
se
aprovechen elementos
del contexto urbano
para bloquear o
aumentar las ganancias
de calor o maximizar el
potencial de
enfriamiento de los
vientos predominantes.

9. DISEÑAR PROTECCIONES SOLARES
(FIJAS, MÓVILES, NATURALES)

10. GREEN SCREENHOUSE: UNA
PROTECCIÓN SOLAR NATURAL
La parte eco-friendly de este muro radica en la reducción de consumo de energía (aire
acondicionado).

11. INVIERNO
EVITAR EL INGRESO DEL SOL EN
VERANO

12. UTILIZAR SISTEMAS DE CALEFACCIÓN Y
AIRE ACONDICIONADO EFICIENTES
(ETIQUETADO ENERGÉTICO)

13. CALEFACCION POR CALENTAMIENTO
PASIVO

14. AIRE ACONDICIONADO POR
VENTILACION

16. AHORRO ENERGÉTICO EN AGUA
CALIENTE SANITARIA (SISTEMA
DREVAS)
PERMITEN EL AHORRO,
LA RECUPERACION DE
ENERGIA Y EL
APROVECHAMIENTO DE
ENERGIAS RESIDUALES

17. MEJORA DE LAS INSTALACIONES QUE
FAVOREZCAN EL AHORRO DE AGUA O
REUTILIZACIÓN.

18. TÉRMICO Y
BUSCAR INCORPORAR ELEMENTOS
QUE DEN SOMBRA.

19. MEDIANTE EL USO DE LÁMPARAS DE
BAJO CONSUMO.
LA PIRÁMIDE DEL MUSEO DEL LOUVRE
DE PARÍS
Sistema constará de 3.200
puntos lumínicos LED,
que emiten puntos de luz
más ecológicos y
permiten ahorrar en el
consumo. Además, no
contienen mercurio, se
reciclan fácilmente, no
emiten calor y tienen
pocas emisiones de rayos
ultravioleta e infrarrojo.
Se iluminaba con
4.500 lámparas
de xenon,
bombillas poco
eficientes desde
el punto de vista
energético.

21. SISTEMAS DE CALIFICACIÓN
ENERGÉTICA DE LOS EDIFICIOS
• Alemania - Passivhaus [2]
• Argentina - IRAM 11900
• Australia - House Energy Rating [3]
• Canada - EnerGuide [4]
• España - CALENER, CERMA, CE3, CE3X y LIDER.
• Reino Unido - National Home Energy Rating [5]
• Estados Unidos - Home energy rating [6] Home Energy Scoring Tool [7]

22. EDIFICIOS ENERGÉTICAMENTE
EFICIENTES
REFERENTES

23. EDIFICIO DIRECCIÓN GENERAL
BANCOLOMBIA: (MEDELLÍN)
• http://www.360gradosblog.com/wp-content/uploads/2012/07/argos18-e1345752996967.jpg
Obtuvo en enero
de 2012 la
certificación LEED
Oro. La
calificación
recibida lo
convierte en el
edificio con el
mejor puntaje en
Colombia y el
segundo en
América Latina

24. ENTRE SÍ POR UNA PASARELA DE VIDRIO A LA VISTA. SUS
DIMENSIONES, MÉTODO CONSTRUCTIVO Y LA SUMA DE
PRÁCTICAS ARQUITECTÓNICAS IMPLEMENTADAS PARA
QUE OPERE DE MANERA SOSTENIBLE, HACEN DE ESTA
OBRA UN REFERENTE URBANO.

25. Con miras a reducir las
emisiones asociadas a
los automotores y
estimular el uso del
transporte público, el
edificio cuenta con un
número limitado de
parqueaderos y se
ubica estratégicamente
a pocos pasos de la
línea del Metro y de
tres avenidas
principales.

26. HACER BUENA ARQUITECTURA CON
ESTÁNDARES SOSTENIBLES, Y ESTO
ES LO QUE SE AVALÓ
• Para conservar la integridad ecológica del lugar se sembraron cerca de 1000
especies de plantas; la disposición del aire acondicionado en pisos y no en
techos permite unareducción del consumo energético cercana al 30% y el
sistema de recolección de aguas en las cubiertas reduce en un 40% el agua
consumida por las torres de enfriamiento.
• Estas estrategias, sumadas a la calidad del ambiente interior, los sistemas de
monitoreo de consumo de agua y energía, la renovación urbana de lo que
antes fuera la antigua fábrica de cementos Argos, entre otras, permitieron al
edificio alcanzar el sello LEED Oro.

27. S. A.- INTERVENTORÍA: INGENIERÍA ESTRUCTURAL S.A.
LOCALIZACIÓN: MEDELLÍN- VOLUMEN DE CONCRETO UTILIZADO: 57.340
M3
FECHA INICIO DE OBRA: FEBRERO DE 2007- FECHA ENTREGA DE
OBRA: ENERO DE 2009

28. WUHAN ENERGY FLOWER-FLOR DE LA
ENERGÍA
140 metros de altura en forma de Flor rodeada por otras torres más bajas en
forma de hojas en cuyo techo se albergan unos jardines
Ha sido certificado por
BREEAM (Estándar
Británico de Certificación
Energética)
con la acreditación
“Outstanding” en la BRE’s
International Classification,
es decir,
como el edificio más
sostenible del mundo

29. DISEÑO Y EFICIENCIA
• nulas emisiones contaminantes,Cuenta con la ambición
de generar más energía de la que utiliza.
• diseño único, imitando la forma de un lirio, Este diseño
ayuda a mantener los laboratorios a cubierto del Sol,
proyectando la torre principal su sombra sobre dichos
edificios de menor tamaño.de tal forma para que
proporcione su propia sombra durante el caluroso
verano Chino.
• cubierta de la flor consiste principalmente de paneles
solares para la generación de energía.
• El agua pluvial es recolectada gracias a la forma de la
hoja en la misma forma que los lirios naturales y
utilizada como suministro para el edificio.
• Las características del pistilo conformada por turbinas
eólicas para generar energía adicional con el viento.
• La orilla de los pétalos de la hoja forma un domo
sombreado para proporcionar calefacción y sombra al
edificio.
• El edificio utiliza el principio de la ventilación natural.
• La chimenea solar central de más de 120 metros de
altura ha sido diseñada para proporcionar ventilación
natural en las áreas de oficinas.
• permite realizar cero emisiones de CO2 a la atmósfera

30. ÁREA TOTAL APROXIMADA: 40,000 M² ARQUITECTOS DEL
PROYECTO: JOS VAN ELDONK Y WOUTER LOOMANS,
SOETERS VAN ELDONK ARCHITECTEN SUSTENTABILIDAD:
VICTOR PASTOOR, GRONTMIJ CLIENTE: HUBEI SCIENCE &
TECHNOLOGY INVESTMENT COMPANY

31. .
HTTPS://WWW.YOUTUBE.COM/WATCH?F
EATURE=PLAYER_DETAILPAGE&V=SV7U
IAEEU6A

32. LAS TORRES AL BAHAR Y SUS
FACHADAS SENSIBLES, POR AEDAS
ARCHITECTS
Usando una descripción
paramétrica
de la geometría de los
paneles
de la fachada, el equipo
fue capaz
de simular su
funcionamiento en
respuesta a la
exposición al sol y al
cambio de ángulos de
incidencia durante
los diferentes días del
año.

33. • Con un diseño deficiente, las arenas pueden comprometer la integridad
estructural del edificio y el intenso calor y el deslumbramiento pueden
obstaculizar un ambiente interior confortable.

34. • La pantalla opera como un muro cortina, dispuesto a dos metros de la fachada
exterior de los edificios en un marco independiente. Cada triángulo está recubierto
con fibra de vidrio y programado para responder al movimiento del sol como una
manera de reducir la ganancia solar y el deslumbramiento. Por la noche, todas las
pantallas se cierran.
