especificaciones técnicas

EXPEDIENTE TÉCNICO: “Creación de la Cobertura sobre la Losa Deportiva
del Barrio Cuchumayo, Distrito de San Miguel, Provincia de San Miguel -
Cajamarca”
Especificaciones Técnicas

Cajamarca”

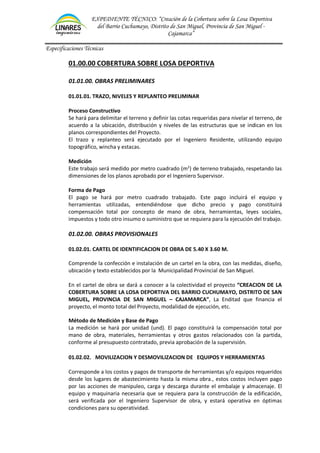

01.00.00 COBERTURA SOBRE LOSA DEPORTIVA
01.01.00. OBRAS PRELIMINARES
01.01.01. TRAZO, NIVELES Y REPLANTEO PRELIMINAR
Proceso Constructivo
Se hará para delimitar el terreno y definir las cotas requeridas para nivelar el terreno, de
acuerdo a la ubicación, distribución y niveles de las estructuras que se indican en los
planos correspondientes del Proyecto.
El trazo y replanteo será ejecutado por el Ingeniero Residente, utilizando equipo
topográfico, wincha y estacas.
Medición
Este trabajo será medido por metro cuadrado (m2
) de terreno trabajado, respetando las
dimensiones de los planos aprobado por el Ingeniero Supervisor.
Forma de Pago
El pago se hará por metro cuadrado trabajado. Este pago incluirá el equipo y
herramientas utilizadas, entendiéndose que dicho precio y pago constituirá
compensación total por concepto de mano de obra, herramientas, leyes sociales,
impuestos y todo otro insumo o suministro que se requiera para la ejecución del trabajo.
01.02.00. OBRAS PROVISIONALES
01.02.01. CARTEL DE IDENTIFICACION DE OBRA DE 5.40 X 3.60 M.
Comprende la confección e instalación de un cartel en la obra, con las medidas, diseño,
ubicación y texto establecidos por la Municipalidad Provincial de San Miguel.
En el cartel de obra se dará a conocer a la colectividad el proyecto “CREACION DE LA
COBERTURA SOBRE LA LOSA DEPORTIVA DEL BARRIO CUCHUMAYO, DISTRITO DE SAN
MIGUEL, PROVINCIA DE SAN MIGUEL – CAJAMARCA”, La Enditad que financia el
proyecto, el monto total del Proyecto, modalidad de ejecución, etc.
Método de Medición y Base de Pago
La medición se hará por unidad (und). El pago constituirá la compensación total por
mano de obra, materiales, herramientas y otros gastos relacionados con la partida,
conforme al presupuesto contratado, previa aprobación de la supervisión.
01.02.02. MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y HERRAMIENTAS
Corresponde a los costos y pagos de transporte de herramientas y/o equipos requeridos
desde los lugares de abastecimiento hasta la misma obra., estos costos incluyen pago
por las acciones de manipuleo, carga y descarga durante el embalaje y almacenaje. El
equipo y maquinaria necesaria que se requiera para la construcción de la edificación,
será verificada por el Ingeniero Supervisor de obra, y estará operativa en óptimas
condiciones para su operatividad.

Cajamarca”

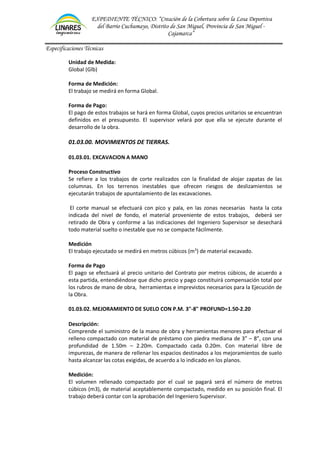

Unidad de Medida:
Global (Glb)
Forma de Medición:
El trabajo se medirá en forma Global.
Forma de Pago:
El pago de estos trabajos se hará en forma Global, cuyos precios unitarios se encuentran
definidos en el presupuesto. El supervisor velará por que ella se ejecute durante el
desarrollo de la obra.
01.03.00. MOVIMIENTOS DE TIERRAS.
01.03.01. EXCAVACION A MANO
Se refiere a los trabajos de corte realizados con la finalidad de alojar zapatas de las
columnas. En los terrenos inestables que ofrecen riesgos de deslizamientos se
ejecutarán trabajos de apuntalamiento de las excavaciones.
El corte manual se efectuará con pico y pala, en las zonas necesarias hasta la cota
indicada del nivel de fondo, el material proveniente de estos trabajos, deberá ser
retirado de Obra y conforme a las indicaciones del Ingeniero Supervisor se desechará
todo material suelto o inestable que no se compacte fácilmente.
Medición
El trabajo ejecutado se medirá en metros cúbicos (m3
) de material excavado.
Forma de Pago
El pago se efectuará al precio unitario del Contrato por metros cúbicos, de acuerdo a
esta partida, entendiéndose que dicho precio y pago constituirá compensación total por
los rubros de mano de obra, herramientas e imprevistos necesarios para la Ejecución de
la Obra.
01.03.02. MEJORAMIENTO DE SUELO CON P.M. 3"-8" PROFUND=1.50-2.20
Descripción:
Comprende el suministro de la mano de obra y herramientas menores para efectuar el
relleno compactado con material de préstamo con piedra mediana de 3” – 8”, con una
profundidad de 1.50m – 2.20m. Compactado cada 0.20m. Con material libre de
impurezas, de manera de rellenar los espacios destinados a los mejoramientos de suelo
hasta alcanzar las cotas exigidas, de acuerdo a lo indicado en los planos.
Medición:
El volumen rellenado compactado por el cual se pagará será el número de metros
cúbicos (m3), de material aceptablemente compactado, medido en su posición final. El
trabajo deberá contar con la aprobación del Ingeniero Supervisor.

Cajamarca”
Forma de pago:
El volumen determinado en la forma descrita anteriormente se pagará al precio unitario
del Contrato, por metro cúbico (m3), entendiéndose que dicho precio y pago constituirá
compensación total por toda mano de obra, equipo, herramientas, materiales e
imprevistos necesarios para completar satisfactoriamente el trabajo.
01.03.03. RELLENO CON MATERIAL PROPIO A MANO
Este ítem se refiere al relleno con material propio seleccionado producto de la
excavación de zanjas, el cual estará libre de malezas.
Medición
El metrado a pagarse será el número de metros cúbicos que se calculen.
Forma de pago
El pago se hará por metro cúbico (m3), ejecutado. Este pago incluirá el equipo,
herramientas, mano de obra, leyes sociales, impuestos y todo otro insumo o suministro
que se requiera para la ejecución del trabajo.
01.03.04. ACARREO INTERNO MAT. PROCEDENTE DE DEMOLICION DIST.CORTAS
Este ítem se refiere al acarreo de material procedente de excavaciones al interior, el cual
estará libre de malezas.
Medición
El Metrado a pagarse será el número de metros (m3) cúbicos que se calculen.
Forma de pago
01.03.05. ELIMINACION DE MATERIAL EXCEDENTE CON TRANSPORTE
Consiste en la eliminación del material proveniente de las excavaciones de las
cimentaciones, zapatas y estructuras con maquinaria.
Medición
Será medido por metro cúbico (M3), teniendo en cuenta el volumen de material de
desmonte a eliminar.
Forma de pago
El pago se hará por metro cúbico m3, ejecutado. Este pago incluirá el equipo,

Cajamarca”

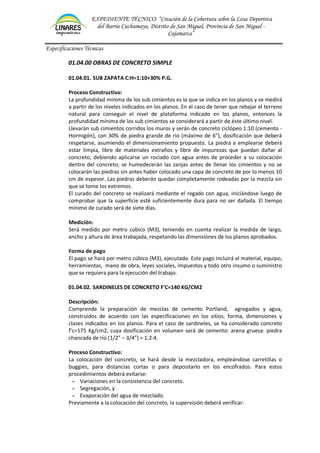

01.04.00 OBRAS DE CONCRETO SIMPLE
01.04.01. SUB ZAPATA C:H=1:10+30% P.G.
Proceso Constructivo:
La profundidad mínima de los sub cimientos es la que se indica en los planos y se medirá
a partir de los niveles indicados en los planos. En el caso de tener que rebajar el terreno
natural para conseguir el nivel de plataforma indicado en los planos, entonces la
profundidad mínima de los sub cimientos se considerará a partir de éste último nivel.
Llevarán sub cimientos corridos los muros y serán de concreto ciclópeo 1:10 (cemento -
Hormigón), con 30% de piedra grande de río (máximo de 6”), dosificación que deberá
respetarse, asumiendo el dimensionamiento propuesto. La piedra a emplearse deberá
estar limpia, libre de materiales extraños y libre de impurezas que puedan dañar al
concreto, debiendo aplicarse un rociado con agua antes de proceder a su colocación
dentro del concreto; se humedecerán las zanjas antes de llenar los cimientos y no se
colocarán las piedras sin antes haber colocado una capa de concreto de por lo menos 10
cm de espesor. Las piedras deberán quedar completamente rodeadas por la mezcla sin
que se tome los extremos.
El curado del concreto se realizará mediante el regado con agua, iniciándose luego de
comprobar que la superficie esté suficientemente dura para no ser dañada. El tiempo
mínimo de curado será de siete días.
Medición:
Será medido por metro cúbico (M3), teniendo en cuenta realizar la medida de largo,
ancho y altura de área trabajada, respetando las dimensiones de los planos aprobados.
Forma de pago
El pago se hará por metro cúbico (M3), ejecutado. Este pago incluirá el material, equipo,
01.04.02. SARDINELES DE CONCRETO F'C=140 KG/CM2
Descripción:
Comprende la preparación de mezclas de cemento Portland, agregados y agua,
construidos de acuerdo con las especificaciones en los sitios, forma, dimensiones y
clases indicados en los planos. Para el caso de sardineles, se ha considerado concreto
f’c=175 Kg/cm2, cuya dosificación en volumen será de cemento: arena gruesa: piedra
chancada de río (1/2” – 3/4”) = 1:2:4.
Proceso Constructivo:
La colocación del concreto, se hará desde la mezcladora, empleándose carretillas o
buggies, para distancias cortas o para depositarlo en los encofrados. Para estos
procedimientos deberá evitarse:
- Variaciones en la consistencia del concreto.
- Segregación, y
- Evaporación del agua de mezclado.
Previamente a la colocación del concreto, la supervisión deberá verificar:

Cajamarca”

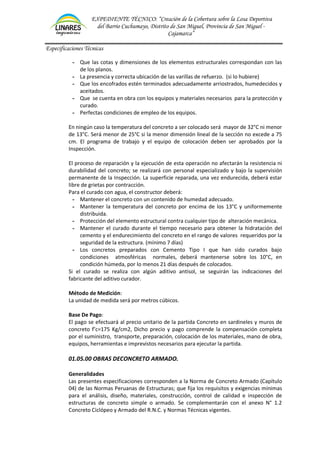

- Que las cotas y dimensiones de los elementos estructurales correspondan con las
de los planos.
- La presencia y correcta ubicación de las varillas de refuerzo. (si lo hubiere)
- Que los encofrados estén terminados adecuadamente arriostrados, humedecidos y
aceitados.
- Que se cuenta en obra con los equipos y materiales necesarios para la protección y
curado.
- Perfectas condiciones de empleo de los equipos.
En ningún caso la temperatura del concreto a ser colocado será mayor de 32°C ni menor
de 13°C. Será menor de 25°C si la menor dimensión lineal de la sección no excede a 75
cm. El programa de trabajo y el equipo de colocación deben ser aprobados por la
Inspección.
El proceso de reparación y la ejecución de esta operación no afectarán la resistencia ni
durabilidad del concreto; se realizará con personal especializado y bajo la supervisión
permanente de la Inspección. La superficie reparada, una vez endurecida, deberá estar
libre de grietas por contracción.
Para el curado con agua, el constructor deberá:
- Mantener el concreto con un contenido de humedad adecuado.
- Mantener la temperatura del concreto por encima de los 13°C y uniformemente
distribuida.
- Protección del elemento estructural contra cualquier tipo de alteración mecánica.
- Mantener el curado durante el tiempo necesario para obtener la hidratación del
cemento y el endurecimiento del concreto en el rango de valores requeridos por la
seguridad de la estructura. (mínimo 7 días)
- Los concretos preparados con Cemento Tipo I que han sido curados bajo
condiciones atmosféricas normales, deberá mantenerse sobre los 10°C, en
condición húmeda, por lo menos 21 días después de colocados.
Si el curado se realiza con algún aditivo antisol, se seguirán las indicaciones del
fabricante del aditivo curador.
Método de Medición:
La unidad de medida será por metros cúbicos.
Base De Pago:
El pago se efectuará al precio unitario de la partida Concreto en sardineles y muros de
concreto f’c=175 Kg/cm2, Dicho precio y pago comprende la compensación completa
por el suministro, transporte, preparación, colocación de los materiales, mano de obra,
equipos, herramientas e imprevistos necesarios para ejecutar la partida.
01.05.00 OBRAS DECONCRETO ARMADO.
Generalidades
Las presentes especificaciones corresponden a la Norma de Concreto Armado (Capítulo
04) de las Normas Peruanas de Estructuras; que fija los requisitos y exigencias mínimas
para el análisis, diseño, materiales, construcción, control de calidad e inspección de
estructuras de concreto simple o armado. Se complementarán con el anexo N° 1.2
Concreto Ciclópeo y Armado del R.N.C. y Normas Técnicas vigentes.

Cajamarca”
De manera general para todas las obras de concreto armado se deberá cumplir con las
siguientes especificaciones:
MATERIALES:
Cemento: Debe utilizarse cemento para cada estructura, el cual será adquirido en bolsas
de un pie cúbico por 42.5 Kg. de peso. Se puede utilizar cemento a granel si el ejecutor
así lo dispone siempre que existan las condiciones adecuadas para su almacenamiento.
Para el almacenamiento del cemento se tendrán en cuenta las siguientes precauciones:
- No se aceptará en obra bolsas de cemento cuya envoltura esté deteriorada o
perforada.
- El cemento en bolsas se almacenará en un lugar techado, fresco, libre de
humedad, sin contacto con el suelo, para lo cual se colocará madera en el piso. Se
almacenará en pilas de hasta diez bolsas y se cubrirá con material plástico u otros
medios de protección.
- El cemento a granel se almacenará en silos metálicos, aprobados por el Ingeniero
Supervisor, cuyas características impedirán el ingreso de humedad o elementos
contaminantes.
Arena Gruesa: La arena a ser utilizada deberá ser limpia, de cantera o de río, no debe
contener tierra o limos, no debe contener impurezas ni materia orgánica. Se depositará
en montones y de ser posible tiene que estar seca antes de la mezcla, mejor dicho no
echar agua sin antes haber sido mezclado con el cemento.
Piedra: La piedra puede ser de río de forma redondeada, o piedra chancada partida o
piedra angulosa de cantera. La piedra debe ser dura y compacta, no recomendándose
una piedra que se rompa fácilmente, el tamaño no debe pasar los límites de ½” a 1”, de
manera que tenga fácil ingreso dentro la armadura de fierro.
Hormigón: El hormigón será material de río o cantera compuesto de arena fina y gruesa,
piedra hasta de un tamaño máximo de 3”, de partículas fuertes, duras y limpias, libre de
cantidades perjudiciales de polvo, terrones, partículas blandas o escamosas.
Almacenaje de los agregados: Todos los agregados se almacenarán o apilarán al pie de
obra de tal forma que sean de fácil identificación y de manera de impedir la segregación
de los mismos, que no se contaminen o mezclen con polvo u otras materias extrañas y
que no se produzcan mezclas entre ellos.
ACERO:
De acuerdo a los planos, para el concreto armado se emplearán varillas corrugadas de Ø
1”, ¾”, 5/8”, ½”, 3/8” y fierro liso de ¼”, de esfuerzo a la fluencia f´y= 4200 Kg/cm2. Se
usará varillas corrugadas enteras o cortadas, según como se requiera en obra y lo
indiquen los planos. Las longitudes de anclaje serán las que indica el RNC.
Las barras de acero de refuerzo, alambre, tendones y ductos metálicos, se almacenarán
en un lugar seco, aislado del suelo sobre cuartones de madera y protegido de la
humedad, tierra, sales, aceite o grasas. Contra la lluvia se utilizarán bolsas de cemento o
plástico.
Antes de usar el fierro, éste debe limpiarse quitándole la suciedad como aceite y
pintura; para amarrar el fierro se usará alambre negro Nº 16.

Cajamarca”
Agua: El agua para la preparación del concreto será limpia, libre de sustancias
deletéreas, como aceites, ácidos, álcalis, así como de materiales orgánicos en cantidades
perjudiciales que puedan dañar al concreto y/o acero.
ENSAYO DE LOS MATERIALES:
El Ingeniero Supervisor podrá ordenar en cualquier etapa de la ejecución del proyecto,
ensayos de certificación de la calidad de los materiales empleados. El muestreo y ensayo
de los materiales se realizará de acuerdo a las Normas ITINTEC correspondientes.
Los resultados de certificación de calidad de los materiales utilizados se registrarán de
acuerdo a lo indicado en la Sección 1.3.3.4. de las Normas Peruanas de Estructuras
CONCRETO: Se tendrán en cuenta las especificaciones de “Concreto en Obra”
correspondientes al capítulo 5 de la Norma de Concreto Armado de las Normas
Peruanas de Estructuras.
Dosificación: El concreto para todas las partes de la obra debe ser de la calidad y
resistencia a la compresión especificada en los planos. La mezcla debe diseñarse en obra
utilizando los materiales que se tienen en cancha y asegurando obtener la resistencia
especificada.
Mezclado: El mezclado del concreto se realizará a mano o utilizando máquina mezcla-
dora, la que deberá estar equipada con una tolva de carga, tanque de agua y será capaz
de mezclar plenamente los agregados, cemento y arena hasta alcanzar una consistencia
uniforme.
Conducción y tratamiento de la mezcla: A fin de reducir el manipuleo del concreto, la
mezcla deberá prepararse lo más cerca posible al sitio donde se realizará el vaciado y
deberá transportarse tan rápido como sea posible, a fin de evitar la segregación y
exudación.
Vaciado: El vaciado se llevará a cabo en capas de espesor tal que no permita la
formación de planos débiles por el endurecimiento de la capa inferior. El vaciado se hará
a una velocidad que permita que el concreto se conserve en estado plástico y fluya fácil-
mente en los espacios entre las varillas.
Consolidación: La consolidación se efectuará utilizando vibrador con el objeto de lograr
la máxima densidad posible. El vibrador deberá operar siempre en posición vertical y se
deberá suspender el vibrado en cuanto afloren las primeras burbujas de aire, no se
permitirá la revibración del concreto.
Curado del concreto: Deberá iniciarse tan pronto como sea posible. El curado se
efectuará como mínimo por 10 días consecutivos en todas las estructuras. El concreto
vaciado debe mantenerse constantemente húmedo, ya sea por medio de frecuentes
riegos o cubriéndolos con una capa de arena u otro material suficientemente húmedo.
El concreto debe ser protegido del secamiento prematuro, temperaturas excesivas
calientes o frías y debe ser mantenido con la menor pérdida de humedad a fin de lograr
la hidratación del cemento y endurecimiento del concreto.

Cajamarca”
Si al retirar los encofrados existieran proporciones de concreto con cangrejeras, deberá
picarse en la extensión que abarque tales defectos y el espacio deberá ser rellenado o
resanado con concreto o mortero terminado de tal manera que se obtenga una
superficie de textura similar a la del concreto circundante. No se permitirá el resane
burdo de tales defectos.
CALIDAD DEL CONCRETO:
Generalidades
Las presentes especificaciones corresponden al capítulo 4 de la Norma de Concreto
Armado de las Normas Peruanas de Estructuras. Se deberán tener las siguientes
consideraciones generales:
-La selección de las proporciones de los materiales que intervienen en la mezcla deberá
permitir que el concreto alcance la resistencia en compresión promedio determinada en
la sección 4.3.2. de las Normas Peruanas de Estructuras. El concreto será fabricado de
manera de reducir al mínimo el número de valores de resistencia por debajo del f’c
especificado, como se establece en la sección 4.6.4.2.
-La verificación del cumplimiento de los requisitos para f’c se basará en los resultados de
probetas de concreto preparadas y ensayadas de acuerdo a las Normas ITINTEC 339.036.
339.033. 339.034.
-El valor de f’c se tomará de resultados de ensayos realizados a los 28 días de moldeadas
las probetas. Si se requiere resultados a otra edad, deberá ser indicada en los planos o
en las especificaciones técnicas.
-Los resultados de los ensayos de resistencia a la flexión o a la tracción por compresión
diametral del concreto no deberán ser utilizados como criterio para la aceptación del
mismo.
-Se considera como un ensayo de resistencia el promedio de los resultados de dos
probetas cilíndricas preparadas de la misma muestra de concreto y ensayadas a los 28
días o a la edad elegida para la determinación de la resistencia del concreto.
Selección de las proporciones del concreto
La selección de las proporciones de los materiales integrantes del concreto deberá
permitir que:
- Se logre la trabajabilidad y consistencia que permitan que el concreto sea
colocado fácilmente en los encofrados y alrededor del acero de refuerzo, bajo las
condiciones de colocación a ser empleadas, sin segregación o exudación excesiva.
- Se logre resistencia a las condiciones especiales de exposición a que pueda estar
sometido el concreto, como se exige en la sección 4.4. de las Normas Peruanas de
Estructuras.
- Se cumpla con los requisitos especificados para la resistencia en compresión u
otras propiedades.
- Cuando se emplee materiales diferentes para partes distintas de una obra, cada
combinación de ellos deberá ser evaluada.
- Las proporciones de la mezcla de concreto, incluida la relación agua – cemento,
deberán ser seleccionadas sobre la base de la experiencia de obra y/o de mezclas

Cajamarca”

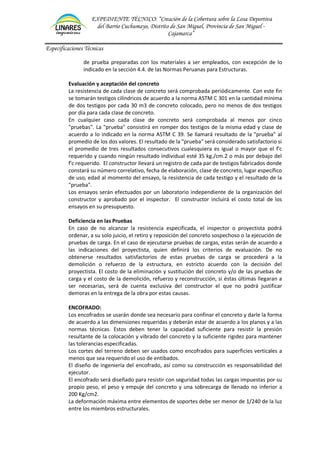

de prueba preparadas con los materiales a ser empleados, con excepción de lo
indicado en la sección 4.4. de las Normas Peruanas para Estructuras.
Evaluación y aceptación del concreto
La resistencia de cada clase de concreto será comprobada periódicamente. Con este fin
se tomarán testigos cilíndricos de acuerdo a la norma ASTM C 301 en la cantidad mínima
de dos testigos por cada 30 m3 de concreto colocado, pero no menos de dos testigos
por día para cada clase de concreto.
En cualquier caso cada clase de concreto será comprobada al menos por cinco
"pruebas". La "prueba" consistirá en romper dos testigos de la misma edad y clase de
acuerdo a lo indicado en la norma ASTM C 39. Se llamará resultado de la "prueba" al
promedio de los dos valores. El resultado de la "prueba" será considerado satisfactorio si
el promedio de tres resultados consecutivos cualesquiera es igual o mayor que el f'c
requerido y cuando ningún resultado individual esté 35 kg./cm.2 o más por debajo del
f'c requerido. El constructor llevará un registro de cada par de testigos fabricados donde
constará su número correlativo, fecha de elaboración, clase de concreto, lugar específico
de uso, edad al momento del ensayo, la resistencia de cada testigo y el resultado de la
"prueba".
Los ensayos serán efectuados por un laboratorio independiente de la organización del
constructor y aprobado por el inspector. El constructor incluirá el costo total de los
ensayos en su presupuesto.
Deficiencia en las Pruebas
En caso de no alcanzar la resistencia especificada, el inspector o proyectista podrá
ordenar, a su solo juicio, el retiro y reposición del concreto sospechoso o la ejecución de
pruebas de carga. En el caso de ejecutarse pruebas de cargas, estas serán de acuerdo a
las indicaciones del proyectista, quien definirá los criterios de evaluación. De no
obtenerse resultados satisfactorios de estas pruebas de carga se procederá a la
demolición o refuerzo de la estructura, en estricto acuerdo con la decisión del
proyectista. El costo de la eliminación y sustitución del concreto y/o de las pruebas de
carga y el costo de la demolición, refuerzo y reconstrucción, si éstas últimas llegaran a
ser necesarias, será de cuenta exclusiva del constructor el que no podrá justificar
demoras en la entrega de la obra por estas causas.
ENCOFRADO:
Los encofrados se usarán donde sea necesario para confinar el concreto y darle la forma
de acuerdo a las dimensiones requeridas y deberán estar de acuerdo a los planos y a las
normas técnicas. Estos deben tener la capacidad suficiente para resistir la presión
resultante de la colocación y vibrado del concreto y la suficiente rigidez para mantener
las tolerancias especificadas.
Los cortes del terreno deben ser usados como encofrados para superficies verticales a
menos que sea requerido el uso de entibados.
El diseño de ingeniería del encofrado, así como su construcción es responsabilidad del
ejecutor.
El encofrado será diseñado para resistir con seguridad todas las cargas impuestas por su
propio peso, el peso y empuje del concreto y una sobrecarga de llenado no inferior a
200 Kg/cm2.
La deformación máxima entre elementos de soportes debe ser menor de 1/240 de la luz
entre los miembros estructurales.

Cajamarca”

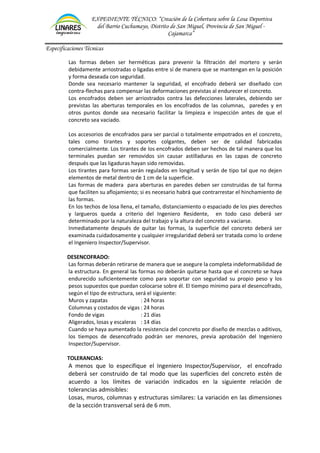

Las formas deben ser herméticas para prevenir la filtración del mortero y serán
debidamente arriostradas o ligadas entre sí de manera que se mantengan en la posición
y forma deseada con seguridad.
Donde sea necesario mantener la seguridad, el encofrado deberá ser diseñado con
contra-flechas para compensar las deformaciones previstas al endurecer el concreto.
Los encofrados deben ser arriostrados contra las defecciones laterales, debiendo ser
previstas las aberturas temporales en los encofrados de las columnas, paredes y en
otros puntos donde sea necesario facilitar la limpieza e inspección antes de que el
concreto sea vaciado.
Los accesorios de encofrados para ser parcial o totalmente empotrados en el concreto,
tales como tirantes y soportes colgantes, deben ser de calidad fabricadas
comercialmente. Los tirantes de los encofrados deben ser hechos de tal manera que los
terminales puedan ser removidos sin causar astilladuras en las capas de concreto
después que las ligaduras hayan sido removidas.
Los tirantes para formas serán regulados en longitud y serán de tipo tal que no dejen
elementos de metal dentro de 1 cm de la superficie.
Las formas de madera para aberturas en paredes deben ser construidas de tal forma
que faciliten su aflojamiento; si es necesario habrá que contrarrestar el hinchamiento de
las formas.
En los techos de losa llena, el tamaño, distanciamiento o espaciado de los pies derechos
y largueros queda a criterio del Ingeniero Residente, en todo caso deberá ser
determinado por la naturaleza del trabajo y la altura del concreto a vaciarse.
Inmediatamente después de quitar las formas, la superficie del concreto deberá ser
examinada cuidadosamente y cualquier irregularidad deberá ser tratada como lo ordene
el Ingeniero Inspector/Supervisor.
DESENCOFRADO:
Las formas deberán retirarse de manera que se asegure la completa indeformabilidad de
la estructura. En general las formas no deberán quitarse hasta que el concreto se haya
endurecido suficientemente como para soportar con seguridad su propio peso y los
pesos supuestos que puedan colocarse sobre él. El tiempo mínimo para el desencofrado,
según el tipo de estructura, será el siguiente:
Muros y zapatas : 24 horas
Columnas y costados de vigas : 24 horas
Fondo de vigas : 21 días
Aligerados, losas y escaleras : 14 días
Cuando se haya aumentado la resistencia del concreto por diseño de mezclas o aditivos,
los tiempos de desencofrado podrán ser menores, previa aprobación del Ingeniero
Inspector/Supervisor.
TOLERANCIAS:
A menos que lo especifique el Ingeniero Inspector/Supervisor, el encofrado
deberá ser construido de tal modo que las superficies del concreto estén de
acuerdo a los límites de variación indicados en la siguiente relación de
tolerancias admisibles:
Losas, muros, columnas y estructuras similares: La variación en las dimensiones
de la sección transversal será de 6 mm.

Cajamarca”

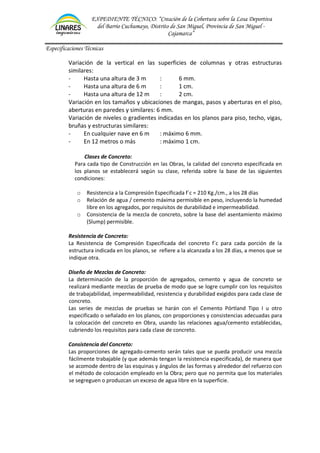

Variación de la vertical en las superficies de columnas y otras estructuras
similares:
- Hasta una altura de 3 m : 6 mm.
- Hasta una altura de 6 m : 1 cm.
- Hasta una altura de 12 m : 2 cm.
Variación en los tamaños y ubicaciones de mangas, pasos y aberturas en el piso,
aberturas en paredes y similares: 6 mm.
Variación de niveles o gradientes indicadas en los planos para piso, techo, vigas,
bruñas y estructuras similares:
- En cualquier nave en 6 m : máximo 6 mm.
- En 12 metros o más : máximo 1 cm.
Clases de Concreto:
Para cada tipo de Construcción en las Obras, la calidad del concreto especificada en
los planos se establecerá según su clase, referida sobre la base de las siguientes
condiciones:
o Resistencia a la Compresión Especificada f´c = 210 Kg./cm., a los 28 días
o Relación de agua / cemento máxima permisible en peso, incluyendo la humedad
libre en los agregados, por requisitos de durabilidad e impermeabilidad.
o Consistencia de la mezcla de concreto, sobre la base del asentamiento máximo
(Slump) permisible.
Resistencia de Concreto:
La Resistencia de Compresión Especificada del concreto f´c para cada porción de la
estructura indicada en los planos, se refiere a la alcanzada a los 28 días, a menos que se
indique otra.
Diseño de Mezclas de Concreto:
La determinación de la proporción de agregados, cemento y agua de concreto se
realizará mediante mezclas de prueba de modo que se logre cumplir con los requisitos
de trabajabilidad, impermeabilidad, resistencia y durabilidad exigidos para cada clase de
concreto.
Las series de mezclas de pruebas se harán con el Cemento Pórtland Tipo I u otro
especificado o señalado en los planos, con proporciones y consistencias adecuadas para
la colocación del concreto en Obra, usando las relaciones agua/cemento establecidas,
cubriendo los requisitos para cada clase de concreto.
Consistencia del Concreto:
Las proporciones de agregado-cemento serán tales que se pueda producir una mezcla
fácilmente trabajable (y que además tengan la resistencia especificada), de manera que
se acomode dentro de las esquinas y ángulos de las formas y alrededor del refuerzo con
el método de colocación empleado en la Obra; pero que no permita que los materiales
se segreguen o produzcan un exceso de agua libre en la superficie.

Cajamarca”

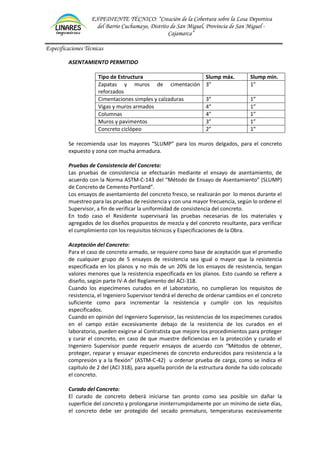

ASENTAMIENTO PERMITIDO
Tipo de Estructura Slump máx. Slump min.
Zapatas y muros de cimentación
reforzados
3” 1”
Cimentaciones simples y calzaduras 3” 1”
Vigas y muros armados 4” 1”
Columnas 4” 1”
Muros y pavimentos 3” 1”
Concreto ciclópeo 2” 1”
Se recomienda usar los mayores “SLUMP” para los muros delgados, para el concreto
expuesto y zona con mucha armadura.
Pruebas de Consistencia del Concreto:
Las pruebas de consistencia se efectuarán mediante el ensayo de asentamiento, de
acuerdo con la Norma ASTM-C-143 del “Método de Ensayo de Asentamiento” (SLUMP)
de Concreto de Cemento Portland”.
Los ensayos de asentamiento del concreto fresco, se realizarán por lo menos durante el
muestreo para las pruebas de resistencia y con una mayor frecuencia, según lo ordene el
Supervisor, a fin de verificar la uniformidad de consistencia del concreto.
En todo caso el Residente supervisará las pruebas necesarias de los materiales y
agregados de los diseños propuestos de mezcla y del concreto resultante, para verificar
el cumplimiento con los requisitos técnicos y Especificaciones de la Obra.
Aceptación del Concreto:
Para el caso de concreto armado, se requiere como base de aceptación que el promedio
de cualquier grupo de 5 ensayos de resistencia sea igual o mayor que la resistencia
especificada en los planos y no más de un 20% de los ensayos de resistencia, tengan
valores menores que la resistencia especificada en los planos. Esto cuando se refiere a
diseño, según parte IV-A del Reglamento del ACI-318.
Cuando los especímenes curados en el Laboratorio, no cumplieran los requisitos de
resistencia, el Ingeniero Supervisor tendrá el derecho de ordenar cambios en el concreto
suficiente como para incrementar la resistencia y cumplir con los requisitos
especificados.
Cuando en opinión del Ingeniero Supervisor, las resistencias de los especímenes curados
en el campo están excesivamente debajo de la resistencia de los curados en el
laboratorio, pueden exigirse al Contratista que mejore los procedimientos para proteger
y curar el concreto, en caso de que muestre deficiencias en la protección y curado el
Ingeniero Supervisor puede requerir ensayos de acuerdo con “Métodos de obtener,
proteger, reparar y ensayar especímenes de concreto endurecidos para resistencia a la
compresión y a la flexión” (ASTM-C-42) u ordenar prueba de carga, como se indica el
capítulo de 2 del (ACI 318), para aquella porción de la estructura donde ha sido colocado
el concreto.
Curado del Concreto:
El curado de concreto deberá iniciarse tan pronto como sea posible sin dañar la
superficie del concreto y prolongarse ininterrumpidamente por un mínimo de siete días,
el concreto debe ser protegido del secado prematuro, temperaturas excesivamente

Cajamarca”

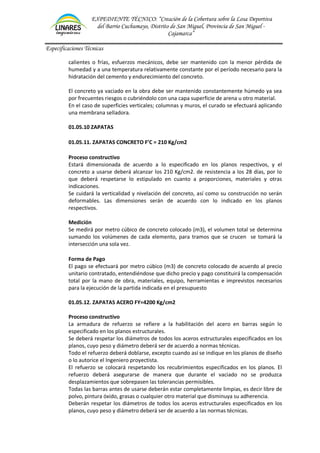

calientes o frías, esfuerzos mecánicos, debe ser mantenido con la menor pérdida de
humedad y a una temperatura relativamente constante por el período necesario para la
hidratación del cemento y endurecimiento del concreto.
El concreto ya vaciado en la obra debe ser mantenido constantemente húmedo ya sea
por frecuentes riesgos o cubriéndolo con una capa superficie de arena u otro material.
En el caso de superficies verticales; columnas y muros, el curado se efectuará aplicando
una membrana selladora.
01.05.10 ZAPATAS
01.05.11. ZAPATAS CONCRETO F’C = 210 Kg/cm2
Proceso constructivo
Estará dimensionada de acuerdo a lo especificado en los planos respectivos, y el
concreto a usarse deberá alcanzar los 210 Kg/cm2. de resistencia a los 28 días, por lo
que deberá respetarse lo estipulado en cuanto a proporciones, materiales y otras
indicaciones.
Se cuidará la verticalidad y nivelación del concreto, así como su construcción no serán
deformables. Las dimensiones serán de acuerdo con lo indicado en los planos
respectivos.
Medición
Se medirá por metro cúbico de concreto colocado (m3), el volumen total se determina
sumando los volúmenes de cada elemento, para tramos que se crucen se tomará la
intersección una sola vez.
Forma de Pago
El pago se efectuará por metro cúbico (m3) de concreto colocado de acuerdo al precio
unitario contratado, entendiéndose que dicho precio y pago constituirá la compensación
total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios
para la ejecución de la partida indicada en el presupuesto
01.05.12. ZAPATAS ACERO FY=4200 Kg/cm2
La armadura de refuerzo se refiere a la habilitación del acero en barras según lo
especificado en los planos estructurales.
Se deberá respetar los diámetros de todos los aceros estructurales especificados en los
planos, cuyo peso y diámetro deberá ser de acuerdo a normas técnicas.
Todo el refuerzo deberá doblarse, excepto cuando así se indique en los planos de diseño
o lo autorice el Ingeniero proyectista.
El refuerzo se colocará respetando los recubrimientos especificados en los planos. El
refuerzo deberá asegurarse de manera que durante el vaciado no se produzca
desplazamientos que sobrepasen las tolerancias permisibles.
Todas las barras antes de usarse deberán estar completamente limpias, es decir libre de
polvo, pintura óxido, grasas o cualquier otro material que disminuya su adherencia.
Deberán respetar los diámetros de todos los aceros estructurales especificados en los
planos, cuyo peso y diámetro deberá ser de acuerdo a las normas técnicas.

Cajamarca”

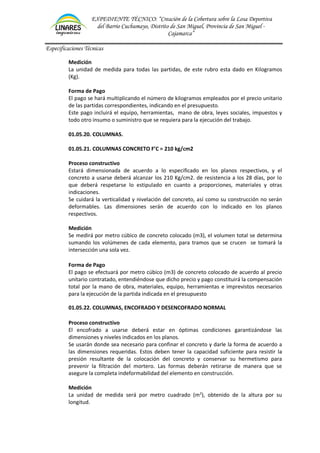

Medición
La unidad de medida para todas las partidas, de este rubro esta dado en Kilogramos
(Kg).
Forma de Pago
El pago se hará multiplicando el número de kilogramos empleados por el precio unitario
de las partidas correspondientes, indicando en el presupuesto.
Este pago incluirá el equipo, herramientas, mano de obra, leyes sociales, impuestos y
todo otro insumo o suministro que se requiera para la ejecución del trabajo.
01.05.20. COLUMNAS.
01.05.21. COLUMNAS CONCRETO F’C = 210 kg/cm2
Estará dimensionada de acuerdo a lo especificado en los planos respectivos, y el
concreto a usarse deberá alcanzar los 210 Kg/cm2. de resistencia a los 28 días, por lo
que deberá respetarse lo estipulado en cuanto a proporciones, materiales y otras
indicaciones.
Se cuidará la verticalidad y nivelación del concreto, así como su construcción no serán
deformables. Las dimensiones serán de acuerdo con lo indicado en los planos
respectivos.
Medición
Se medirá por metro cúbico de concreto colocado (m3), el volumen total se determina
sumando los volúmenes de cada elemento, para tramos que se crucen se tomará la
intersección una sola vez.
Forma de Pago
El pago se efectuará por metro cúbico (m3) de concreto colocado de acuerdo al precio
unitario contratado, entendiéndose que dicho precio y pago constituirá la compensación
total por la mano de obra, materiales, equipo, herramientas e imprevistos necesarios
para la ejecución de la partida indicada en el presupuesto
01.05.22. COLUMNAS, ENCOFRADO Y DESENCOFRADO NORMAL
El encofrado a usarse deberá estar en óptimas condiciones garantizándose las
dimensiones y niveles indicados en los planos.
Se usarán donde sea necesario para confinar el concreto y darle la forma de acuerdo a
las dimensiones requeridas. Estos deben tener la capacidad suficiente para resistir la
presión resultante de la colocación del concreto y conservar su hermetismo para
prevenir la filtración del mortero. Las formas deberán retirarse de manera que se
asegure la completa indeformabilidad del elemento en construcción.
Medición
La unidad de medida será por metro cuadrado (m2
), obtenido de la altura por su
longitud.

Cajamarca”
Forma de Pago

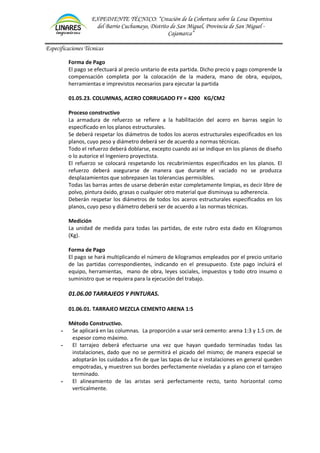

El pago se efectuará al precio unitario de esta partida. Dicho precio y pago comprende la
compensación completa por la colocación de la madera, mano de obra, equipos,
herramientas e imprevistos necesarios para ejecutar la partida
01.05.23. COLUMNAS, ACERO CORRUGADO FY = 4200 KG/CM2
La armadura de refuerzo se refiere a la habilitación del acero en barras según lo
especificado en los planos estructurales.
Se deberá respetar los diámetros de todos los aceros estructurales especificados en los
planos, cuyo peso y diámetro deberá ser de acuerdo a normas técnicas.
Todo el refuerzo deberá doblarse, excepto cuando así se indique en los planos de diseño
o lo autorice el Ingeniero proyectista.
El refuerzo se colocará respetando los recubrimientos especificados en los planos. El
refuerzo deberá asegurarse de manera que durante el vaciado no se produzca
desplazamientos que sobrepasen las tolerancias permisibles.
Todas las barras antes de usarse deberán estar completamente limpias, es decir libre de
polvo, pintura óxido, grasas o cualquier otro material que disminuya su adherencia.
Deberán respetar los diámetros de todos los aceros estructurales especificados en los
planos, cuyo peso y diámetro deberá ser de acuerdo a las normas técnicas.
Medición
La unidad de medida para todas las partidas, de este rubro esta dado en Kilogramos
(Kg).
Forma de Pago
El pago se hará multiplicando el número de kilogramos empleados por el precio unitario
de las partidas correspondientes, indicando en el presupuesto. Este pago incluirá el
equipo, herramientas, mano de obra, leyes sociales, impuestos y todo otro insumo o
suministro que se requiera para la ejecución del trabajo.
01.06.00 TARRAJEOS Y PINTURAS.
01.06.01. TARRAJEO MEZCLA CEMENTO ARENA 1:5
Método Constructivo.
- Se aplicará en las columnas. La proporción a usar será cemento: arena 1:3 y 1.5 cm. de
espesor como máximo.
- El tarrajeo deberá efectuarse una vez que hayan quedado terminadas todas las
instalaciones, dado que no se permitirá el picado del mismo; de manera especial se
adoptarán los cuidados a fin de que las tapas de luz e instalaciones en general queden
empotradas, y muestren sus bordes perfectamente niveladas y a plano con el tarrajeo
terminado.
- El alineamiento de las aristas será perfectamente recto, tanto horizontal como
verticalmente.

Cajamarca”

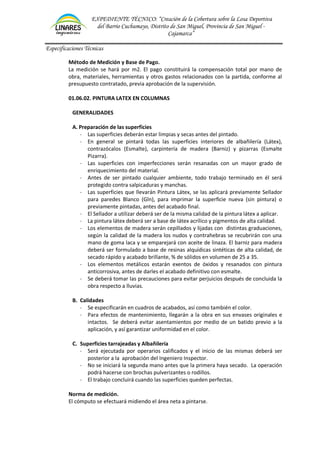

Método de Medición y Base de Pago.
La medición se hará por m2. El pago constituirá la compensación total por mano de
obra, materiales, herramientas y otros gastos relacionados con la partida, conforme al
presupuesto contratado, previa aprobación de la supervisión.
01.06.02. PINTURA LATEX EN COLUMNAS
GENERALIDADES
A. Preparación de las superficies
- Las superficies deberán estar limpias y secas antes del pintado.
- En general se pintará todas las superficies interiores de albañilería (Látex),
contrazócalos (Esmalte), carpintería de madera (Barniz) y pizarras (Esmalte
Pizarra).
- Las superficies con imperfecciones serán resanadas con un mayor grado de
enriquecimiento del material.
- Antes de ser pintado cualquier ambiente, todo trabajo terminado en él será
protegido contra salpicaduras y manchas.
- Las superficies que llevarán Pintura Látex, se las aplicará previamente Sellador
para paredes Blanco (Gln), para imprimar la superficie nueva (sin pintura) o
previamente pintadas, antes del acabado final.
- El Sellador a utilizar deberá ser de la misma calidad de la pintura látex a aplicar.
- La pintura látex deberá ser a base de látex acrílico y pigmentos de alta calidad.
- Los elementos de madera serán cepillados y lijadas con distintas graduaciones,
según la calidad de la madera los nudos y contrahebras se recubrirán con una
mano de goma laca y se emparejará con aceite de linaza. El barniz para madera
deberá ser formulado a base de resinas alquídicas sintéticas de alta calidad, de
secado rápido y acabado brillante, % de sólidos en volumen de 25 a 35.
- Los elementos metálicos estarán exentos de óxidos y resanados con pintura
anticorrosiva, antes de darles el acabado definitivo con esmalte.
- Se deberá tomar las precauciones para evitar perjuicios después de concluida la
obra respecto a lluvias.
B. Calidades
- Se especificarán en cuadros de acabados, así como también el color.
- Para efectos de mantenimiento, llegarán a la obra en sus envases originales e
intactos. Se deberá evitar asentamientos por medio de un batido previo a la
aplicación, y así garantizar uniformidad en el color.
C. Superficies tarrajeadas y Albañilería
- Será ejecutada por operarios calificados y el inicio de las mismas deberá ser
posterior a la aprobación del Ingeniero Inspector.
- No se iniciará la segunda mano antes que la primera haya secado. La operación
podrá hacerse con brochas pulverizantes o rodillos.
- El trabajo concluirá cuando las superficies queden perfectas.
Norma de medición.
El cómputo se efectuará midiendo el área neta a pintarse.

Cajamarca”
Bases de pago.
Se efectuará por m2 de pintura en látex ejecutado, incluyendo la mano de obra y los
materiales.
01.07.00 ESTRUCTURA METÁLICA Y COBERTURA.
01.07.01. FABRICACION DE ARCO PARABOLICO TIPO 1 L=20.70
Será de perfiles metálicos, con dimensiones y características especificadas en los planos
respectivos.
Se utilizará acero A-25 fy = 2,500 Kg/cm2. El armado de los tijerales se hará utilizando
soldadura Cellocord con electrodo tipo 6011. Se considerará un apoyo fijo y uno móvil
de acuerdo a lo indicado en los planos respectivos.
Todas las uniones y empalmes deberán ser soldados al ras y trabados en tal forma que la
unión sea invisible, debiendo proporcionar al elemento la solidez necesaria para que no
se deforme cuando sea sometido a los, esfuerzos de trabajos ni menos aún por su
propio peso.
Método de Medición
Estos trabajos se computarán de acuerdo a la cantidad por Unidad, resultante de
contabilizar el total de los tijerales según plano respectivo.
Base de Pago
Esta partida se pagará según el análisis de Precios Unitarios, por Metro lineal (m.), con
cargo a la partida de Tijerales de techo, entendiéndose que dicho precio y pago
constituirá compensación total por toda la mano de obra incluyendo Leyes Sociales,
materiales y cualquier actividad o suministro necesario para la ejecución.

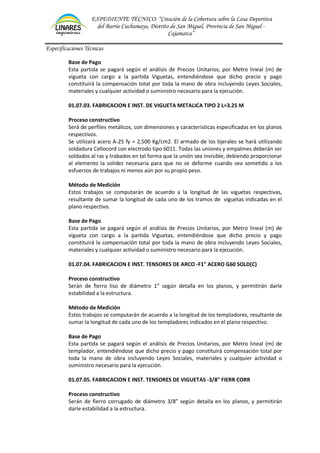

01.07.02. FABRICACION E INST. DE VIGUETA METALICA TIPO 1 L=3.42 M
respectivos.
soldadura Cellocord con electrodo tipo 6011. Todas las uniones y empalmes deberán ser
soldados al ras y trabados en tal forma que la unión sea invisible, debiendo proporcionar
al elemento la solidez necesaria para que no se deforme cuando sea sometido a los
esfuerzos de trabajos ni menos aún por su propio peso.
Estos trabajos se computarán de acuerdo a la longitud de las viguetas respectivas,
resultante de sumar la longitud de cada uno de los tramos de viguetas indicadas en el
plano respectivo.

Cajamarca”
Base de Pago
Esta partida se pagará según el análisis de Precios Unitarios, por Metro lineal (m) de
vigueta con cargo a la partida Viguetas, entendiéndose que dicho precio y pago
constituirá la compensación total por toda la mano de obra incluyendo Leyes Sociales,
01.07.03. FABRICACION E INST. DE VIGUETA METALICA TIPO 2 L=3.25 M
respectivos.
soldadura Cellocord con electrodo tipo 6011. Todas las uniones y empalmes deberán ser
soldados al ras y trabados en tal forma que la unión sea invisible, debiendo proporcionar
al elemento la solidez necesaria para que no se deforme cuando sea sometido a los
esfuerzos de trabajos ni menos aún por su propio peso.
Estos trabajos se computarán de acuerdo a la longitud de las viguetas respectivas,
resultante de sumar la longitud de cada uno de los tramos de viguetas indicadas en el
plano respectivo.
Base de Pago
vigueta con cargo a la partida Viguetas, entendiéndose que dicho precio y pago
constituirá la compensación total por toda la mano de obra incluyendo Leyes Sociales,
01.07.04. FABRICACION E INST. TENSORES DE ARCO -F1" ACERO G60 SOLD(C)
Serán de fierro liso de diámetro 1” según detalla en los planos, y permitirán darle
estabilidad a la estructura.
Estos trabajos se computarán de acuerdo a la longitud de los templadores, resultante de
sumar la longitud de cada uno de los templadores indicados en el plano respectivo.
Base de Pago
templador, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra incluyendo Leyes Sociales, materiales y cualquier actividad o
suministro necesario para la ejecución.
01.07.05. FABRICACION E INST. TENSORES DE VIGUETAS -3/8" FIERR CORR
Serán de fierro corrugado de diámetro 3/8” según detalla en los planos, y permitirán
darle estabilidad a la estructura.

Cajamarca”

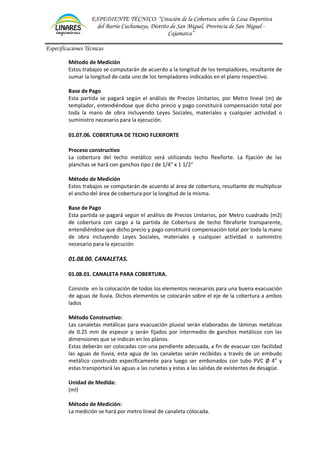

Estos trabajos se computarán de acuerdo a la longitud de los templadores, resultante de
sumar la longitud de cada uno de los templadores indicados en el plano respectivo.
Base de Pago
templador, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra incluyendo Leyes Sociales, materiales y cualquier actividad o
suministro necesario para la ejecución.
01.07.06. COBERTURA DE TECHO FLEXIFORTE
La cobertura del techo metálico será utilizando techo flexiforte. La fijación de las
planchas se hará con ganchos tipo J de 1/4" x 1 1/2"
Estos trabajos se computarán de acuerdo al área de cobertura, resultante de multiplicar
el ancho del área de cobertura por la longitud de la misma.
Base de Pago
Esta partida se pagará según el análisis de Precios Unitarios, por Metro cuadrado (m2)
de cobertura con cargo a la partida de Cobertura de techo fibraforte transparente,
entendiéndose que dicho precio y pago constituirá compensación total por toda la mano
de obra incluyendo Leyes Sociales, materiales y cualquier actividad o suministro
necesario para la ejecución
01.08.00. CANALETAS.
01.08.01. CANALETA PARA COBERTURA.
Consiste en la colocación de todos los elementos necesarios para una buena evacuación
de aguas de lluvia. Dichos elementos se colocarán sobre el eje de la cobertura a ambos
lados
Método Constructivo:
Las canaletas metálicas para evacuación pluvial serán elaboradas de láminas metálicas
de 0.25 mm de espesor y serán fijados por intermedio de ganchos metálicos con las
dimensiones que se indican en los planos.
Estas deberán ser colocadas con una pendiente adecuada, a fin de evacuar con facilidad
las aguas de lluvia, esta agua de las canaletas serán recibidas a través de un embudo
metálico construido específicamente para luego ser embonados con tubo PVC Ø 4” y
estas transportará las aguas a las cunetas y estas a las salidas de existentes de desagüe.
Unidad de Medida:
(ml)
La medición se hará por metro lineal de canaleta colocada.

Cajamarca”
Base de Pago

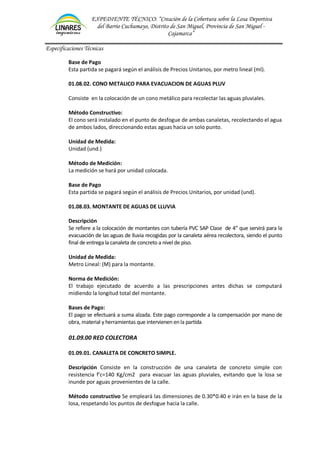

Esta partida se pagará según el análisis de Precios Unitarios, por metro lineal (ml).
01.08.02. CONO METALICO PARA EVACUACION DE AGUAS PLUV
Consiste en la colocación de un cono metálico para recolectar las aguas pluviales.
Método Constructivo:
El cono será instalado en el punto de desfogue de ambas canaletas, recolectando el agua
de ambos lados, direccionando estas aguas hacia un solo punto.
Unidad de Medida:
Unidad (und.)
La medición se hará por unidad colocada.
Base de Pago
Esta partida se pagará según el análisis de Precios Unitarios, por unidad (und).
01.08.03. MONTANTE DE AGUAS DE LLUVIA
Descripción
Se refiere a la colocación de montantes con tubería PVC SAP Clase de 4” que servirá para la
evacuación de las aguas de lluvia recogidas por la canaleta aérea recolectora, siendo el punto
final de entrega la canaleta de concreto a nivel de piso.
Unidad de Medida:
Metro Lineal: (M) para la montante.
Norma de Medición:
El trabajo ejecutado de acuerdo a las prescripciones antes dichas se computará
midiendo la longitud total del montante.
Bases de Pago:
El pago se efectuará a suma alzada. Este pago corresponde a la compensación por mano de
obra, material y herramientas que intervienen enla partida
01.09.00 RED COLECTORA
01.09.01. CANALETA DE CONCRETO SIMPLE.
Descripción Consiste en la construcción de una canaleta de concreto simple con
resistencia f’c=140 Kg/cm2 para evacuar las aguas pluviales, evitando que la losa se
inunde por aguas provenientes de la calle.
Método constructivo Se empleará las dimensiones de 0.30*0.40 e irán en la base de la
losa, respetando los puntos de desfogue hacia la calle.

Cajamarca”

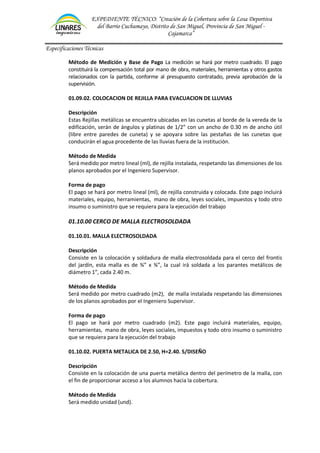

Método de Medición y Base de Pago La medición se hará por metro cuadrado. El pago
constituirá la compensación total por mano de obra, materiales, herramientas y otros gastos
relacionados con la partida, conforme al presupuesto contratado, previa aprobación de la
supervisión.
01.09.02. COLOCACION DE REJILLA PARA EVACUACION DE LLUVIAS
Descripción
Estas Rejillas metálicas se encuentra ubicadas en las cunetas al borde de la vereda de la
edificación, serán de ángulos y platinas de 1/2” con un ancho de 0.30 m de ancho útil
(libre entre paredes de cuneta) y se apoyara sobre las pestañas de las cunetas que
conducirán el agua procedente de las lluvias fuera de la institución.
Método de Medida
Será medido por metro lineal (ml), de rejilla instalada, respetando las dimensiones de los
planos aprobados por el Ingeniero Supervisor.
Forma de pago
El pago se hará por metro lineal (ml), de rejilla construida y colocada. Este pago incluirá
materiales, equipo, herramientas, mano de obra, leyes sociales, impuestos y todo otro
insumo o suministro que se requiera para la ejecución del trabajo
01.10.00 CERCO DE MALLA ELECTROSOLDADA
01.10.01. MALLA ELECTROSOLDADA
Descripción
Consiste en la colocación y soldadura de malla electrosoldada para el cerco del frontis
del jardín, esta malla es de ¾” x ¾”, la cual irá soldada a los parantes metálicos de
diámetro 1”, cada 2.40 m.
Método de Medida
Será medido por metro cuadrado (m2), de malla instalada respetando las dimensiones
de los planos aprobados por el Ingeniero Supervisor.
Forma de pago
El pago se hará por metro cuadrado (m2). Este pago incluirá materiales, equipo,
que se requiera para la ejecución del trabajo
01.10.02. PUERTA METALICA DE 2.50, H=2.40. S/DISEÑO
Descripción
Consiste en la colocación de una puerta metálica dentro del perímetro de la malla, con
el fin de proporcionar acceso a los alumnos hacia la cobertura.
Método de Medida
Será medido unidad (und).

Cajamarca”

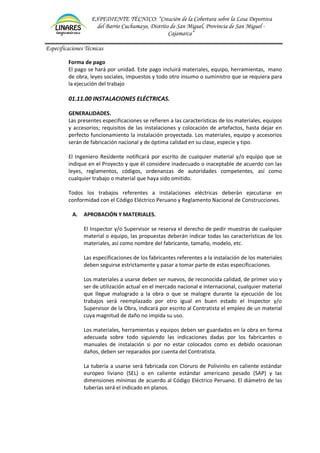

Forma de pago
El pago se hará por unidad. Este pago incluirá materiales, equipo, herramientas, mano
de obra, leyes sociales, impuestos y todo otro insumo o suministro que se requiera para
la ejecución del trabajo
01.11.00 INSTALACIONES ELÉCTRICAS.
GENERALIDADES.
Las presentes especificaciones se refieren a las características de los materiales, equipos
y accesorios; requisitos de las instalaciones y colocación de artefactos, hasta dejar en
perfecto funcionamiento la instalación proyectada. Los materiales, equipo y accesorios
serán de fabricación nacional y de óptima calidad en su clase, especie y tipo.
El Ingeniero Residente notificará por escrito de cualquier material y/o equipo que se
indique en el Proyecto y que él considere inadecuado o inaceptable de acuerdo con las
leyes, reglamentos, códigos, ordenanzas de autoridades competentes, así como
cualquier trabajo o material que haya sido omitido.
Todos los trabajos referentes a instalaciones eléctricas deberán ejecutarse en
conformidad con el Código Eléctrico Peruano y Reglamento Nacional de Construcciones.
A. APROBACIÓN Y MATERIALES.
El Inspector y/o Supervisor se reserva el derecho de pedir muestras de cualquier
material o equipo, las propuestas deberán indicar todas las características de los
materiales, así como nombre del fabricante, tamaño, modelo, etc.
Las especificaciones de los fabricantes referentes a la instalación de los materiales
deben seguirse estrictamente y pasar a tomar parte de estas especificaciones.
Los materiales a usarse deben ser nuevos, de reconocida calidad, de primer uso y
ser de utilización actual en el mercado nacional e internacional, cualquier material
que llegue malogrado a la obra o que se malogre durante la ejecución de los
trabajos será reemplazado por otro igual en buen estado el Inspector y/o
Supervisor de la Obra, indicará por escrito al Contratista el empleo de un material
cuya magnitud de daño no impida su uso.
Los materiales, herramientas y equipos deben ser guardados en la obra en forma
adecuada sobre todo siguiendo las indicaciones dadas por los fabricantes o
manuales de instalación si por no estar colocados como es debido ocasionan
daños, deben ser reparados por cuenta del Contratista.
La tubería a usarse será fabricada con Cloruro de Polivinilo en caliente estándar
europeo liviano (SEL) o en caliente estándar americano pesado (SAP) y las
dimensiones mínimas de acuerdo al Código Eléctrico Peruano. El diámetro de las
tuberías será el indicado en planos.

Cajamarca”

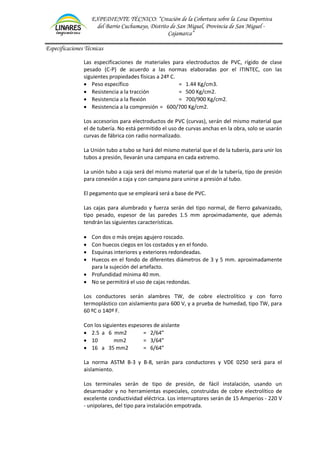

Las especificaciones de materiales para electroductos de PVC, rígido de clase
pesado (C-P) de acuerdo a las normas elaboradas por el ITINTEC, con las
siguientes propiedades físicas a 24º C.
• Peso específico = 1.44 Kg/cm3.
• Resistencia a la tracción = 500 Kg/cm2.
• Resistencia a la flexión = 700/900 Kg/cm2.
• Resistencia a la compresión = 600/700 Kg/cm2.
Los accesorios para electroductos de PVC (curvas), serán del mismo material que
el de tubería. No está permitido el uso de curvas anchas en la obra, solo se usarán
curvas de fábrica con radio normalizado.
La Unión tubo a tubo se hará del mismo material que el de la tubería, para unir los
tubos a presión, llevarán una campana en cada extremo.
La unión tubo a caja será del mismo material que el de la tubería, tipo de presión
para conexión a caja y con campana para unirse a presión al tubo.
El pegamento que se empleará será a base de PVC.
Las cajas para alumbrado y fuerza serán del tipo normal, de fierro galvanizado,
tipo pesado, espesor de las paredes 1.5 mm aproximadamente, que además
tendrán las siguientes características.
• Con dos o más orejas agujero roscado.
• Con huecos ciegos en los costados y en el fondo.
• Esquinas interiores y exteriores redondeadas.
• Huecos en el fondo de diferentes diámetros de 3 y 5 mm. aproximadamente
para la sujeción del artefacto.
• Profundidad mínima 40 mm.
• No se permitirá el uso de cajas redondas.
Los conductores serán alambres TW, de cobre electrolítico y con forro
termoplástico con aislamiento para 600 V, y a prueba de humedad, tipo TW, para
60 ºC o 140º F.
Con los siguientes espesores de aislante
• 2.5 a 6 mm2 = 2/64”
• 10 mm2 = 3/64”
• 16 a 35 mm2 = 6/64”
La norma ASTM B-3 y B-8, serán para conductores y VDE 0250 será para el
aislamiento.
Los terminales serán de tipo de presión, de fácil instalación, usando un
desarmador y no herramientas especiales, construidas de cobre electrolítico de
excelente conductividad eléctrica. Los interruptores serán de 15 Amperios - 220 V
- unipolares, del tipo para instalación empotrada.

Cajamarca”

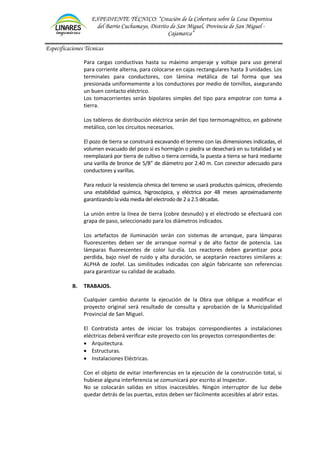

Para cargas conductivas hasta su máximo amperaje y voltaje para uso general
para corriente alterna, para colocarse en cajas rectangulares hasta 3 unidades. Los
terminales para conductores, con lámina metálica de tal forma que sea
presionada uniformemente a los conductores por medio de tornillos, asegurando
un buen contacto eléctrico.
Los tomacorrientes serán bipolares simples del tipo para empotrar con toma a
tierra.
Los tableros de distribución eléctrica serán del tipo termomagnético, en gabinete
metálico, con los circuitos necesarios.
El pozo de tierra se construirá excavando el terreno con las dimensiones indicadas, el
volumen evacuado del pozo si es hormigón o piedra se desechará en su totalidad y se
reemplazará por tierra de cultivo o tierra cernida, la puesta a tierra se hará mediante
una varilla de bronce de 5/8” de diámetro por 2.40 m. Con conector adecuado para
conductores y varillas.
Para reducir la resistencia ohmica del terreno se usará productos químicos, ofreciendo
una estabilidad química, higroscópica, y eléctrica por 48 meses aproximadamente
garantizandola vida media del electrodo de 2 a 2.5 décadas.
La unión entre la línea de tierra (cobre desnudo) y el electrodo se efectuará con
grapa de paso, seleccionado para los diámetros indicados.
Los artefactos de iluminación serán con sistemas de arranque, para lámparas
fluorescentes deben ser de arranque normal y de alto factor de potencia. Las
lámparas fluorescentes de color luz-día. Los reactores deben garantizar poca
perdida, bajo nivel de ruido y alta duración, se aceptarán reactores similares a:
ALPHA de Josfel. Las similitudes indicadas con algún fabricante son referencias
para garantizar su calidad de acabado.
B. TRABAJOS.
Cualquier cambio durante la ejecución de la Obra que obligue a modificar el
proyecto original será resultado de consulta y aprobación de la Municipalidad
Provincial de San Miguel.
El Contratista antes de iniciar los trabajos correspondientes a instalaciones
eléctricas deberá verificar este proyecto con los proyectos correspondientes de:
• Arquitectura.
• Estructuras.
• Instalaciones Eléctricas.
Con el objeto de evitar interferencias en la ejecución de la construcción total, si
hubiese alguna interferencia se comunicará por escrito al Inspector.
No se colocarán salidas en sitios inaccesibles. Ningún interruptor de luz debe
quedar detrás de las puertas, estos deben ser fácilmente accesibles al abrir estas.

Cajamarca”
Si el Contratista durante la ejecución de las obras necesita usar energía eléctrica,
deberá hacerlo asumiendo por su cuenta los riesgos y gastos que ocasionen el
empleo de tal energía. Al terminar el trabajo se deberá proceder a la limpieza de
los desperdicios que existen ocasionados por materiales y equipos empleados en
la ejecución de su trabajo.
Cualquier salida eléctrica que aparezca en los planos en forma esquemática y cuya
posición no estuviese definida, deberá consultarse al proyectista para su
ubicación final.
Antes de proceder al llenado de vigas y losas, y cualquier otro elemento estructural el
Inspector y/o Supervisor de la obra, procederá a la revisión del entubado,
asegurándose que las cajas han quedado unidas rígidamente a las tuberías, así como
la hermeticidad de las uniones entre tubo y tubo.
Es imprescindible que todas las salidas eléctricas o los terminales de tubos deban
permanecer abiertas durante la construcción, deben ser taponeados con planchas
de fierro galvanizado de 1/32” de espesor.
C. ALCANCES.
Los alcances se refieren a los trabajos que deben ejecutarse para completar la
parte de instalaciones eléctricas de la obra, como son:
- Tendido de alimentadores desde el medidor eléctrico hasta el tablero general.
- Tendido de los circuitos de alumbrado y tomacorrientes desde el tablero
general, hasta los puntos de utilización.
- Colocación de interruptores, tomacorrientes de todos los tipos, cajas de paso o
cajas de salidas.
- Colocación del tablero general con sus terminales para tierra, y sus
interruptores incluyendo los que figuren en los planos como reserva.
- La instalación de circuitos (220 V), incluye tubo, cable de alumbrado, juntas de
expansión, cajas, conectores, uniones, etc.
D. UBICACIÓN DE LOS ALIMENTADORES.
Los cables alimentadores se ubicarán con relación al nivel de piso terminado, de
acuerdo a las normas siguientes:
• Tablero general = 1.40 m.s.n.p.t. (borde inferior de Gabinete).
• Interruptores = 1.20 m.s.n.p.t.
• Tomacorrientes = 0.40 m.s.n.p.t.
• Toma de fuerza = 1.00 m.s.n.p.t.
• Caja de paso = 0.40 m.s.n.p.t.
E. ESPECIFICACIONES DE PROCESOS.
a) CONDUCTORES.
- En los conductores de diámetro superior (10 mm2), serán cableados. Los
conductores serán continuos de caja a caja, no permitiéndose empalmes
que queden dentro de las tuberías.
- Todos los empalmes se ejecutarán en las cajas y serán eléctricos
mecánicamente seguros, protegiéndose con cinta aisladora plástica.

Cajamarca”

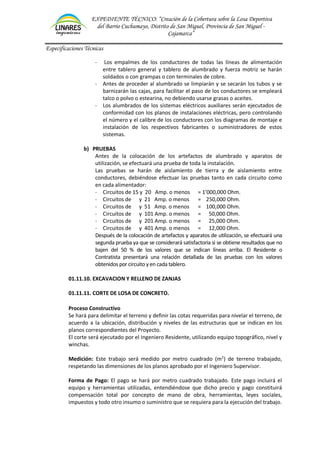

- Los empalmes de los conductores de todas las líneas de alimentación
entre tablero general y tablero de alumbrado y fuerza motriz se harán
soldados o con grampas o con terminales de cobre.
- Antes de proceder al alumbrado se limpiarán y se secarán los tubos y se
barnizarán las cajas, para facilitar el paso de los conductores se empleará
talco o polvo o estearina, no debiendo usarse grasas o aceites.
- Los alumbrados de los sistemas eléctricos auxiliares serán ejecutados de
conformidad con los planos de instalaciones eléctricas, pero controlando
el número y el calibre de los conductores con los diagramas de montaje e
instalación de los respectivos fabricantes o suministradores de estos
sistemas.
b) PRUEBAS
Antes de la colocación de los artefactos de alumbrado y aparatos de
utilización, se efectuará una prueba de toda la instalación.
Las pruebas se harán de aislamiento de tierra y de aislamiento entre
conductores, debiéndose efectuar las pruebas tanto en cada circuito como
en cada alimentador:
- Circuitos de 15 y 20 Amp. o menos = 1’000,000 Ohm.
- Circuitos de y 21 Amp. o menos = 250,000 Ohm.
Después de la colocación de artefactos y aparatos de utilización, se efectuará una
segunda prueba ya que se considerará satisfactoria si se obtiene resultados que no
bajen del 50 % de los valores que se indican líneas arriba. El Residente o
Contratista presentará una relación detallada de las pruebas con los valores
obtenidos por circuito y en cada tablero.
01.11.10. EXCAVACION Y RELLENO DE ZANJAS
01.11.11. CORTE DE LOSA DE CONCRETO.
Se hará para delimitar el terreno y definir las cotas requeridas para nivelar el terreno, de
acuerdo a la ubicación, distribución y niveles de las estructuras que se indican en los
planos correspondientes del Proyecto.
El corte será ejecutado por el Ingeniero Residente, utilizando equipo topográfico, nivel y
winchas.
Medición: Este trabajo será medido por metro cuadrado (m2
) de terreno trabajado,
respetando las dimensiones de los planos aprobado por el Ingeniero Supervisor.
Forma de Pago: El pago se hará por metro cuadrado trabajado. Este pago incluirá el
equipo y herramientas utilizadas, entendiéndose que dicho precio y pago constituirá
compensación total por concepto de mano de obra, herramientas, leyes sociales,
impuestos y todo otro insumo o suministro que se requiera para la ejecución del trabajo.

Cajamarca”
01.11.12 EXCAVACION DE ZANJAS DE 0.40X0.40 M
Se refiere a los trabajos de corte realizados con la finalidad de alojar las instalaciones
eléctrocas. En los terrenos inestables que ofrecen riesgos de deslizamientos se
ejecutarán trabajos de apuntalamiento de las excavaciones.
Medición
Forma de Pago
la Obra.
01.11.13 EXCAVACION DE HOYO PARA PUESTA A TIERRA
Se refiere a los trabajos de corte realizados con la finalidad de alojar el hoyo de puesta a
tierra. En los terrenos inestables que ofrecen riesgos de deslizamientos se ejecutarán
trabajos de apuntalamiento de las excavaciones.
Medición
Forma de Pago
la Obra.
01.11.14. RELLENO COMPACTADO C/EQUIPO - MATERIAL PROPIO
Este ítem se refiere al relleno con material propio seleccionado producto de la
excavación de zanjas, el cual estará libre de malezas.

Cajamarca”

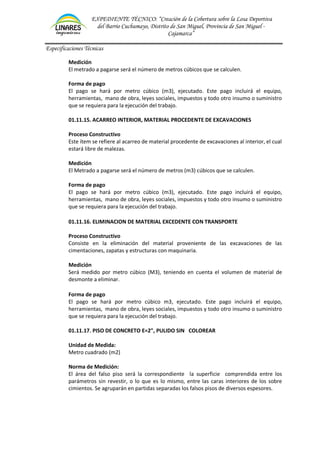

Medición
El metrado a pagarse será el número de metros cúbicos que se calculen.
Forma de pago
01.11.15. ACARREO INTERIOR, MATERIAL PROCEDENTE DE EXCAVACIONES
Este ítem se refiere al acarreo de material procedente de excavaciones al interior, el cual
estará libre de malezas.
Medición
El Metrado a pagarse será el número de metros (m3) cúbicos que se calculen.
Forma de pago
01.11.16. ELIMINACION DE MATERIAL EXCEDENTE CON TRANSPORTE
Consiste en la eliminación del material proveniente de las excavaciones de las
cimentaciones, zapatas y estructuras con maquinaria.
Medición
Será medido por metro cúbico (M3), teniendo en cuenta el volumen de material de
desmonte a eliminar.
Forma de pago
El pago se hará por metro cúbico m3, ejecutado. Este pago incluirá el equipo,
01.11.17. PISO DE CONCRETO E=2", PULIDO SIN COLOREAR
Unidad de Medida:
Metro cuadrado (m2)
Norma de Medición:
El área del falso piso será la correspondiente la superficie comprendida entre los
parámetros sin revestir, o lo que es lo mismo, entre las caras interiores de los sobre
cimientos. Se agruparán en partidas separadas los falsos pisos de diversos espesores.

Cajamarca”

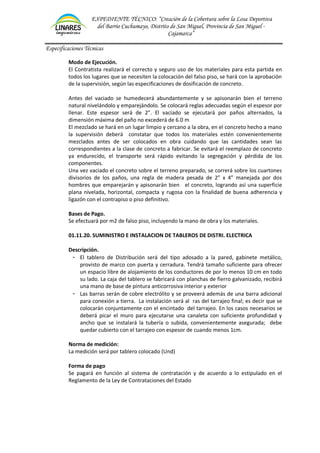

Modo de Ejecución.
El Contratista realizará el correcto y seguro uso de los materiales para esta partida en
todos los lugares que se necesiten la colocación del falso piso, se hará con la aprobación
de la supervisión, según las especificaciones de dosificación de concreto.
Antes del vaciado se humedecerá abundantemente y se apisonarán bien el terreno
natural nivelándolo y emparejándolo. Se colocará reglas adecuadas según el espesor por
llenar. Este espesor será de 2”. El vaciado se ejecutará por paños alternados, la
dimensión máxima del paño no excederá de 6.0 m
El mezclado se hará en un lugar limpio y cercano a la obra, en el concreto hecho a mano
la supervisión deberá constatar que todos los materiales estén convenientemente
mezclados antes de ser colocados en obra cuidando que las cantidades sean las
correspondientes a la clase de concreto a fabricar. Se evitará el reemplazo de concreto
ya endurecido, el transporte será rápido evitando la segregación y pérdida de los
componentes.
Una vez vaciado el concreto sobre el terreno preparado, se correrá sobre los cuartones
divisorios de los paños, una regla de madera pesada de 2” x 4” manejada por dos
hombres que emparejarán y apisonarán bien el concreto, logrando así una superficie
plana nivelada, horizontal, compacta y rugosa con la finalidad de buena adherencia y
ligazón con el contrapiso o piso definitivo.
Bases de Pago.
Se efectuará por m2 de falso piso, incluyendo la mano de obra y los materiales.
01.11.20. SUMINISTRO E INSTALACION DE TABLEROS DE DISTRI. ELECTRICA
Descripción.
- El tablero de Distribución será del tipo adosado a la pared, gabinete metálico,
provisto de marco con puerta y cerradura. Tendrá tamaño suficiente para ofrecer
un espacio libre de alojamiento de los conductores de por lo menos 10 cm en todo
su lado. La caja del tablero se fabricará con planchas de fierro galvanizado, recibirá
una mano de base de pintura anticorrosiva interior y exterior
- Las barras serán de cobre electrólito y se proveerá además de una barra adicional
para conexión a tierra. La instalación será al ras del tarrajeo final; es decir que se
colocarán conjuntamente con el encintado del tarrajeo. En los casos necesarios se
deberá picar el muro para ejecutarse una canaleta con suficiente profundidad y
ancho que se instalará la tubería o subida, convenientemente asegurada; debe
quedar cubierto con el tarrajeo con espesor de cuando menos 1cm.
Norma de medición:
La medición será por tablero colocado (Und)
Forma de pago
Se pagará en función al sistema de contratación y de acuerdo a lo estipulado en el
Reglamento de la Ley de Contrataciones del Estado

Cajamarca”

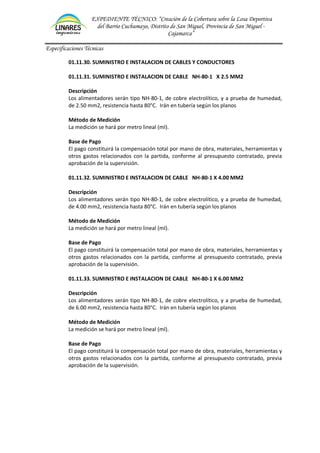

01.11.30. SUMINISTRO E INSTALACION DE CABLES Y CONDUCTORES
01.11.31. SUMINISTRO E INSTALACION DE CABLE NH-80-1 X 2.5 MM2
Descripción
Los alimentadores serán tipo NH-80-1, de cobre electrolítico, y a prueba de humedad,
de 2.50 mm2, resistencia hasta 80°C. Irán en tubería según los planos
La medición se hará por metro lineal (ml).
Base de Pago
El pago constituirá la compensación total por mano de obra, materiales, herramientas y
otros gastos relacionados con la partida, conforme al presupuesto contratado, previa
aprobación de la supervisión.
Descripción
Base de Pago
Descripción
Base de Pago

Cajamarca”

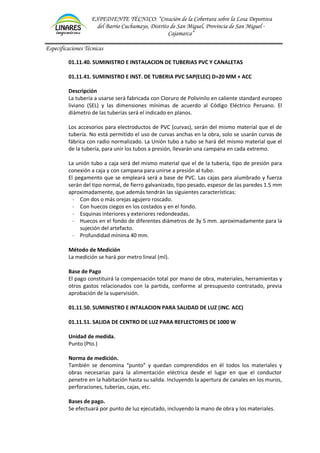

01.11.40. SUMINISTRO E INSTALACION DE TUBERIAS PVC Y CANALETAS
01.11.41. SUMINISTRO E INST. DE TUBERIA PVC SAP(ELEC) D=20 MM + ACC
Descripción
La tubería a usarse será fabricada con Cloruro de Polivinilo en caliente standard europeo
liviano (SEL) y las dimensiones mínimas de acuerdo al Código Eléctrico Peruano. El
diámetro de las tuberías será el indicado en planos.
Los accesorios para electroductos de PVC (curvas), serán del mismo material que el de
tubería. No está permitido el uso de curvas anchas en la obra, solo se usarán curvas de
fábrica con radio normalizado. La Unión tubo a tubo se hará del mismo material que el
de la tubería, para unir los tubos a presión, llevarán una campana en cada extremo.
La unión tubo a caja será del mismo material que el de la tubería, tipo de presión para
conexión a caja y con campana para unirse a presión al tubo.
El pegamento que se empleará será a base de PVC. Las cajas para alumbrado y fuerza
serán del tipo normal, de fierro galvanizado, tipo pesado, espesor de las paredes 1.5 mm
aproximadamente, que además tendrán las siguientes características:
- Con dos o más orejas agujero roscado.
- Con huecos ciegos en los costados y en el fondo.
- Esquinas interiores y exteriores redondeadas.
- Huecos en el fondo de diferentes diámetros de 3y 5 mm. aproximadamente para la
sujeción del artefacto.
- Profundidad mínima 40 mm.
Base de Pago
01.11.50. SUMINISTRO E INTALACION PARA SALIDAD DE LUZ (INC. ACC)
01.11.51. SALIDA DE CENTRO DE LUZ PARA REFLECTORES DE 1000 W
Unidad de medida.
Punto (Pto.)
Norma de medición.
También se denomina “punto” y quedan comprendidos en él todos los materiales y
obras necesarias para la alimentación eléctrica desde el lugar en que el conductor
penetre en la habitación hasta su salida. Incluyendo la apertura de canales en los muros,
perforaciones, tuberías, cajas, etc.
Bases de pago.
Se efectuará por punto de luz ejecutado, incluyendo la mano de obra y los materiales.

Cajamarca”

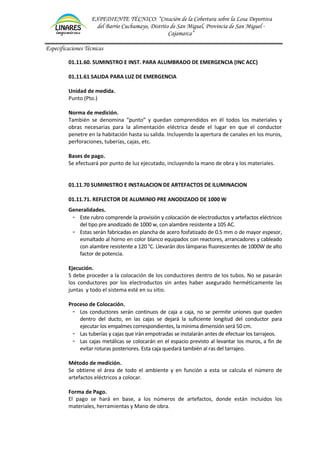

01.11.60. SUMINSTRO E INST. PARA ALUMBRADO DE EMERGENCIA (INC ACC)
01.11.61 SALIDA PARA LUZ DE EMERGENCIA
Unidad de medida.
Punto (Pto.)
Norma de medición.
También se denomina “punto” y quedan comprendidos en él todos los materiales y
obras necesarias para la alimentación eléctrica desde el lugar en que el conductor
penetre en la habitación hasta su salida. Incluyendo la apertura de canales en los muros,
perforaciones, tuberías, cajas, etc.
Bases de pago.
Se efectuará por punto de luz ejecutado, incluyendo la mano de obra y los materiales.
01.11.70 SUMINISTRO E INSTALACION DE ARTEFACTOS DE ILUMINACION
01.11.71. REFLECTOR DE ALUMINIO PRE ANODIZADO DE 1000 W
Generalidades.
- Este rubro comprende la provisión y colocación de electroductos y artefactos eléctricos
del tipo pre anodizado de 1000 w, con alambre resistente a 105 AC.
- Estas serán fabricadas en plancha de acero fosfatizado de 0.5 mm o de mayor espesor,
esmaltado al horno en color blanco equipados con reactores, arrancadores y cableado
con alambre resistente a 120 °C. Llevarán dos lámparas fluorescentes de 1000W de alto
factor de potencia.
Ejecución.
S debe proceder a la colocación de los conductores dentro de los tubos. No se pasarán
los conductores por los electroductos sin antes haber asegurado herméticamente las
juntas y todo el sistema esté en su sitio.
Proceso de Colocación.
- Los conductores serán continuos de caja a caja, no se permite uniones que queden
dentro del ducto, en las cajas se dejará la suficiente longitud del conductor para
ejecutar los empalmes correspondientes, la mínima dimensión será 50 cm.
- Las tuberías y cajas que irán empotradas se instalarán antes de efectuar los tarrajeos.
- Las cajas metálicas se colocarán en el espacio previsto al levantar los muros, a fin de
evitar roturas posteriores. Esta caja quedará también al ras del tarrajeo.
Método de medición.
Se obtiene el área de todo el ambiente y en función a esta se calcula el número de
artefactos eléctricos a colocar.
Forma de Pago.
El pago se hará en base, a los números de artefactos, donde están incluidos los
materiales, herramientas y Mano de obra.

Cajamarca”
01.11.72. SUMINISTRO E INST. DE PROTECTORES DE REFLECTOR
Descripción de la partida.
Esta partida comprende la instalación de los protectores de cada reflector, a fin de evitar
posibles daños hacia los reflectores
Modo de ejecución de la partida.
Por cada elemento de iluminación se va a considerar un protector.
Unidad de Medida.
La medición será por unidad (und.)
01.11.80 SUMINISTRO E INST. DE ARTEFACTOS PARA ALUMBRADO DE EMERGEN.
01.11.71. SUMINISTRO E INSTALACION DE LUCES DE EMERGENCIA
Generalidades.
- Este rubro comprende la provisión y colocación de electroductos y artefactos eléctricos
del tipo pre anodizado de 1000 w, con alambre resistente a 105 AC.
- Estas serán fabricadas en plancha de acero fosfatizado de 0.5 mm o de mayor espesor,
esmaltado al horno en color blanco equipados con reactores, arrancadores y cableado
con alambre resistente a 120 °C. Llevarán dos lámparas fluorescentes de 1000W de alto
factor de potencia.
Ejecución.
S debe proceder a la colocación de los conductores dentro de los tubos. No se pasarán
los conductores por los electroductos sin antes haber asegurado herméticamente las
juntas y todo el sistema esté en su sitio.
Proceso de Colocación.
- Los conductores serán continuos de caja a caja, no se permite uniones que queden
dentro del ducto, en las cajas se dejará la suficiente longitud del conductor para
ejecutar los empalmes correspondientes, la mínima dimensión será 50 cm.
- Las tuberías y cajas que irán empotradas se instalarán antes de efectuar los tarrajeos.
- Las cajas metálicas se colocarán en el espacio previsto al levantar los muros, a fin de
evitar roturas posteriores. Esta caja quedará también al ras del tarrajeo.
Método de medición.
Se obtiene el área de todo el ambiente y en función a esta se calcula el número de
artefactos eléctricos a colocar.
Forma de Pago.
El pago se hará en base, a los números de artefactos, donde están incluidos los
materiales, herramientas y Mano de obra.

Cajamarca”
01.11.82. SUMINISTRO E INST. DE PROTECTORES DE LUCES DE EMERGENCIA
Esta partida comprende la instalación de los protectores de cada reflector, a fin de evitar
posibles daños hacia los reflectores
Por cada elemento de iluminación se va a considerar un protector.
Unidad de Medida.
La medición será por unidad (und.)
01.11.90. OTROS
01.11.91. POZO CONEXION A TIERRA
Puesta a tierra.
Los circuitos derivados de las instalaciones eléctricas interiores y en especial de los
tomacorrientes serán puesta a tierra para evitar la tensión que pudiera aparecer en el circuito
resistivo o para limitar el potencial máximo respecto a tierra debido a su tensión normal.
Pozo a Tierra.
Constituidos por un pozo de 0.80 metros de diámetro por 3.00 metros de profundidad,
rellenando por capas compactas de tierra cernida húmeda, carbón vegetal en polvo y sal,
dispuestos en el ordenindiciado y sulfato de magnesio (las dimensiones de las capas se indican
en el plano IE), hasta llegar a una altura de 2.40 metros, en el medio del pozo se insertará una
varilla de cobre de φ 1/2" o tubo de fierro galvanizado de φ 3/4" por 3.00 metros de longitud,
en el borde superior se hará un buen contacto entre el conductor a tierra que viene de la
bornera y la varilla y por medio de un conector de cobre con perno de ajuste.
Se ejecutará el pozo de tierra que se detalla en el plano respectivo y el cableado de bajada a la
barra correspondiente enel tablero hasta el pozo de tierra.
Método de Ejecución:
Este pozo irá protegido por una tapa de concreto de 60 x 60 cm, montada sobre una
base de concreto, tal como se indica en el plano. El conductor de protección tendrá un
revestimiento aislante de color amarillo, a fin de poder diferenciarlo de los conductores
de fase.
Norma de Medición:
Se computarán la cantidad de pozos de tierra colocados, con todos los trabajos
necesarios para su completa instalación.
Bases de Pago:
Se efectuará por pozo de puesta a tierra instalado, incluyendo la mano de obra y los
materiales.

Cajamarca”
01.11.92. PRUEBAS DE REDES ELECTRICAS Y RED DE PUESTA A TIERRA
Para la verificación del buen funcionamiento del sistema eléctrico instalado en la obra
será necesario realizar las correspondientes pruebas, por un especialista debidamente
acreditado.
Método de Ejecución.
El trabajo será realizado a partir de los tableros general y distribución y para las líneas de
energía eléctrica instalados
Norma de Medición:
Se medirá por trabajo realizado en el cual estarán incluidos los materiales a utilizar.
Bases de Pago.
Se efectuará por prueba realizada, incluyendo la mano de obra y los materiales, para lo
cual se deberá contar con los certificados correspondiente por el profesional que ha
realizado dicha prueba.
01.12.00 VARIOS
01.12.01. FLETE TERRESTRE.
Esta partida comprende el transporte de materiales intervinientes en la Obra tales como
cemento, clavos alambre pintura entre otros.
Se hará utilizando vehículo para el transporte de estos materiales y se medirá en forma
global.
Unidad de Medida.
La medición será Global (Glb).
Forma de pago.
Se pagará según el sistema de contratación y de acuerdo a lo estipulado en el
Reglamento de la Ley de Contrataciones del Estado.
01.12.02. LIMPIEZA GENERAL Y ENTREGA DE OBRA
Descripción:
Comprende los trabajos de retiro final de todos los excedentes dentro del área y en las
áreas adyacentes del proyecto, así como la limpieza de las superficies visibles de las
obras de concreto.
Proceso de Construcción:
Se utilizará Equipo como Volquete y Cargador Frontal para retirar todos los excedentes
de materiales al final de todos los trabajos dentro del área y en las áreas adyacentes del
proyecto, así como efectuar la limpieza de las superficies visibles de las obras de
concreto.

Cajamarca”

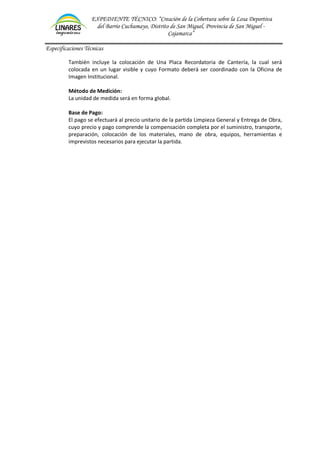

También incluye la colocación de Una Placa Recordatoria de Cantería, la cual será
colocada en un lugar visible y cuyo Formato deberá ser coordinado con la Oficina de
Imagen Institucional.
La unidad de medida será en forma global.
Base de Pago:
El pago se efectuará al precio unitario de la partida Limpieza General y Entrega de Obra,
cuyo precio y pago comprende la compensación completa por el suministro, transporte,
preparación, colocación de los materiales, mano de obra, equipos, herramientas e
imprevistos necesarios para ejecutar la partida.

especificaciones técnicas

Más contenido relacionado

La actualidad más candente

Similar a especificaciones técnicas

Último

especificaciones técnicas
