6. salida

Tema: Dispositivos de salida
Recordando

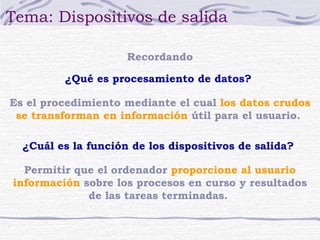

¿Qué es procesamiento de datos?
Es el procedimiento mediante el cual los datos crudos
se transforman en información útil para el usuario.
¿Cuál es la función de los dispositivos de salida?
Permitir que el ordenador proporcione al usuario
información sobre los procesos en curso y resultados
de las tareas terminadas.

Recordando

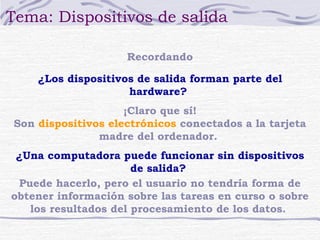

¿Los dispositivos de salida forman parte del
hardware?
¡Claro que sí!
Son dispositivos electrónicos conectados a la tarjeta
madre del ordenador.
¿Una computadora puede funcionar sin dispositivos
de salida?
Puede hacerlo, pero el usuario no tendría forma de
obtener información sobre las tareas en curso o sobre
los resultados del procesamiento de los datos.

Recordando

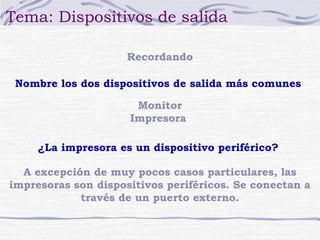

Nombre los dos dispositivos de salida más comunes
Monitor
Impresora
¿La impresora es un dispositivo periférico?
A excepción de muy pocos casos particulares, las
impresoras son dispositivos periféricos. Se conectan a
través de un puerto externo.

Recordando

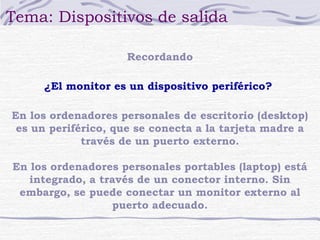

¿El monitor es un dispositivo periférico?
En los ordenadores personales de escritorio (desktop)
es un periférico, que se conecta a la tarjeta madre a
través de un puerto externo.
En los ordenadores personales portables (laptop) está
integrado, a través de un conector interno. Sin
embargo, se puede conectar un monitor externo al
puerto adecuado.

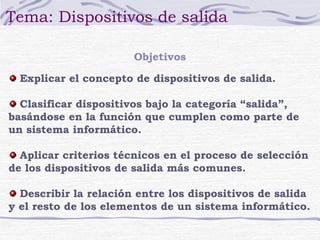

Objetivos
Explicar el concepto de dispositivos de salida.
Clasificar dispositivos bajo la categoría “salida”,
basándose en la función que cumplen como parte de
un sistema informático.
Aplicar criterios técnicos en el proceso de selección
de los dispositivos de salida más comunes.
Describir la relación entre los dispositivos de salida
y el resto de los elementos de un sistema informático.

Contenidos
Concepto de dispositivo de salida.
El monitor: Tipos, características y criterios de
selección.
La impresora: Tipos, características y criterios de
selección.
Las cornetas: Características.

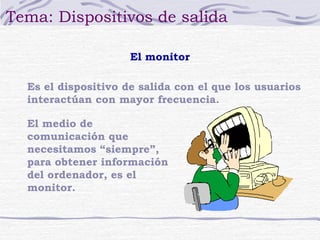

El monitor
Es el dispositivo de salida con el que los usuarios
interactúan con mayor frecuencia.
El medio de
comunicación que
necesitamos “siempre”,
para obtener información
del ordenador, es el
monitor.

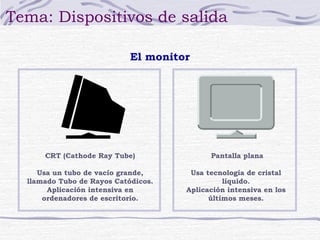

CRT (Cathode Ray Tube)
Usa un tubo de vacío grande,
llamado Tubo de Rayos Catódicos.
Aplicación intensiva en
ordenadores de escritorio.
Pantalla plana
Usa tecnología de cristal
líquido.
Aplicación intensiva en los
últimos meses.
El monitor

El monitor CRT
¿Cómo funciona?
F
O
S
F
O
R
O
1. En la parte posterior hay
un cañón de electrones.
2. El cañón dispara un rayo
de electrones hacia el
frente del monitor.
3. El recubrimiento de
fósforo está organizado en
una retícula de puntos
(pixeles, picture element),
que brillan cuando son
alcanzados por el rayo.

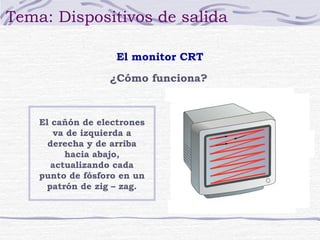

El monitor CRT
¿Cómo funciona?
El cañón de electrones
va de izquierda a
derecha y de arriba
hacia abajo,
actualizando cada
punto de fósforo en un
patrón de zig – zag.

El monitor CRT

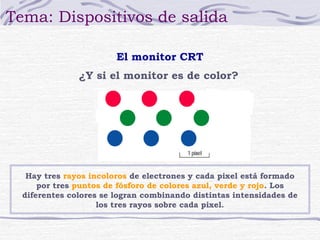

¿Y si el monitor es de color?
Hay tres rayos incoloros de electrones y cada pixel está formado
por tres puntos de fósforo de colores azul, verde y rojo. Los
diferentes colores se logran combinando distintas intensidades de
los tres rayos sobre cada pixel.

El monitor CRT

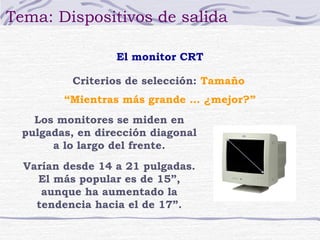

Criterios de selección: Tamaño
“Mientras más grande … ¿mejor?”
Los monitores se miden en
pulgadas, en dirección diagonal
a lo largo del frente.
Varían desde 14 a 21 pulgadas.
El más popular es de 15”,
aunque ha aumentado la
tendencia hacia el de 17”.

El monitor CRT

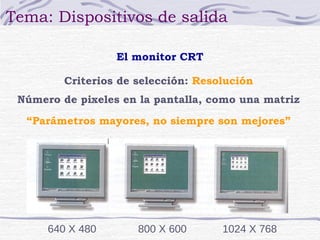

Criterios de selección: Resolución
Número de pixeles en la pantalla, como una matriz
“Parámetros mayores, no siempre son mejores”
640 X 480 800 X 600 1024 X 768

El monitor CRT

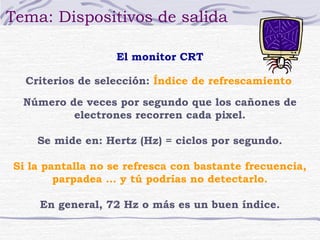

Criterios de selección: Índice de refrescamiento
Número de veces por segundo que los cañones de
electrones recorren cada pixel.
Se mide en: Hertz (Hz) = ciclos por segundo.
Si la pantalla no se refresca con bastante frecuencia,
parpadea … y tú podrías no detectarlo.
En general, 72 Hz o más es un buen índice.

El monitor CRT

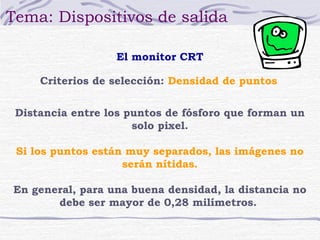

Criterios de selección: Densidad de puntos
Distancia entre los puntos de fósforo que forman un
solo pixel.
Si los puntos están muy separados, las imágenes no
serán nítidas.
En general, para una buena densidad, la distancia no
debe ser mayor de 0,28 milímetros.

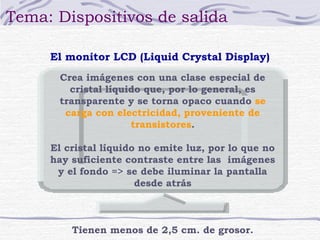

El monitor LCD (Liquid Crystal Display)
Crea imágenes con una clase especial de
cristal líquido que, por lo general, es
transparente y se torna opaco cuando se
carga con electricidad, proveniente de
transistores.
El cristal líquido no emite luz, por lo que no
hay suficiente contraste entre las imágenes
y el fondo => se debe iluminar la pantalla
desde atrás
Tienen menos de 2,5 cm. de grosor.

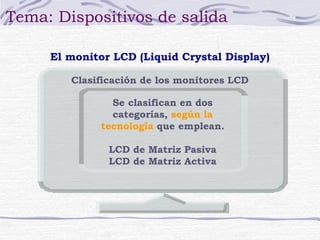

Clasificación de los monitores LCD
Se clasifican en dos
categorías, según la
tecnología que emplean.

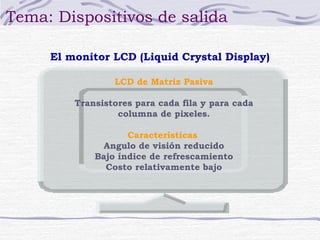

LCD de Matriz Pasiva
LCD de Matriz Activa

Transistores para cada fila y para cada
columna de pixeles.
Características
Angulo de visión reducido
Bajo índice de refrescamiento
Costo relativamente bajo

Un transistor asignado a cada pixel.
Características
Ángulo de visión amplio
Alto índice de refrescamiento
Costo relativamente alto

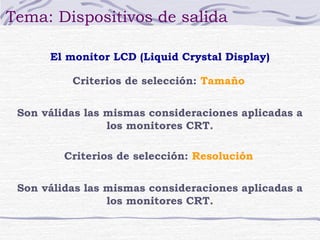

Criterios de selección: Tamaño
Son válidas las mismas consideraciones aplicadas a
los monitores CRT.
Criterios de selección: Resolución
Son válidas las mismas consideraciones aplicadas a
los monitores CRT.

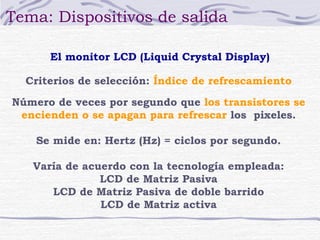

Número de veces por segundo que los transistores se
encienden o se apagan para refrescar los pixeles.
Se mide en: Hertz (Hz) = ciclos por segundo.
Varía de acuerdo con la tecnología empleada:
LCD de Matriz Pasiva de doble barrido
LCD de Matriz activa

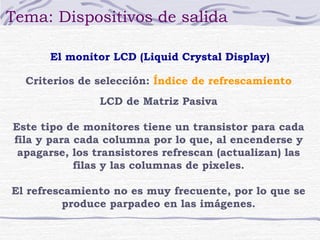

Este tipo de monitores tiene un transistor para cada
fila y para cada columna por lo que, al encenderse y
apagarse, los transistores refrescan (actualizan) las
filas y las columnas de pixeles.
El refrescamiento no es muy frecuente, por lo que se
produce parpadeo en las imágenes.

LCD de Matriz Pasiva de barrido doble
El proceso de refrescamiento es idéntico al que
ejecuta el LCD de Matriz Pasiva, pero se lleva a cabo
con doble frecuencia.
Este incremento disminuye notablemente el
problema de parpadeo en las imágenes.

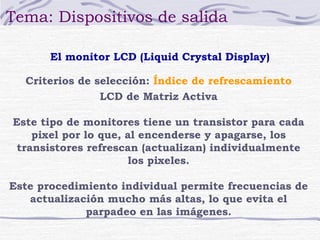

Este tipo de monitores tiene un transistor para cada
pixel por lo que, al encenderse y apagarse, los
transistores refrescan (actualizan) individualmente
los pixeles.
Este procedimiento individual permite frecuencias de
actualización mucho más altas, lo que evita el
parpadeo en las imágenes.

El controlador (tarjeta) de video
Es el intermediario entre la CPU y el monitor.
Está conectado a la tarjeta madre del
ordenador y su poder de procesamiento
determina el índice de refrescamiento, la
resolución y la cantidad de colores.
Incluye su propia memoria RAM de video
(VRAM) de “doble puerto”, es decir, puede
enviar una pantalla al monitor, mientras
recibe otra del CPU.

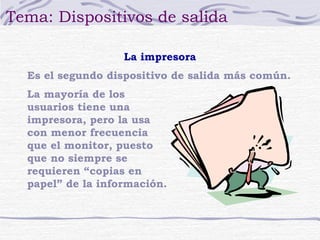

La impresora
Es el segundo dispositivo de salida más común.
La mayoría de los
usuarios tiene una
impresora, pero la usa
con menor frecuencia
que el monitor, puesto
que no siempre se
requieren “copias en
papel” de la información.

La impresora
Criterios de selección
Calidad de la imagen: También se le llama resolución
de impresión. Por lo general, se mide en puntos por
pulgada (dots per inch: dpi).
Velocidad: Se mide por el número de páginas de
TEXTO que puede imprimir por minuto (páginas por
minuto: ppm)

La impresora
Criterios de selección

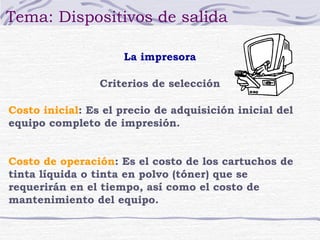

Costo inicial: Es el precio de adquisición inicial del
equipo completo de impresión.
Costo de operación: Es el costo de los cartuchos de
tinta líquida o tinta en polvo (tóner) que se
requerirán en el tiempo, así como el costo de
mantenimiento del equipo.

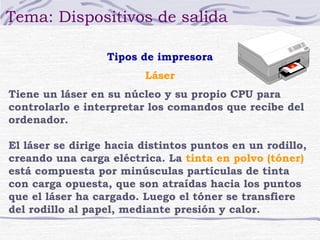

Tipos de impresora
Láser
Tiene un láser en su núcleo y su propio CPU para
controlarlo e interpretar los comandos que recibe del
ordenador.
El láser se dirige hacia distintos puntos en un rodillo,
creando una carga eléctrica. La tinta en polvo (tóner)
está compuesta por minúsculas partículas de tinta
con carga opuesta, que son atraídas hacia los puntos
que el láser ha cargado. Luego el tóner se transfiere
del rodillo al papel, mediante presión y calor.

Tipos de impresora

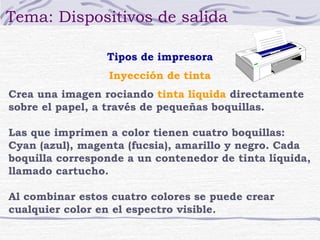

Inyección de tinta
Crea una imagen rociando tinta líquida directamente
sobre el papel, a través de pequeñas boquillas.
Las que imprimen a color tienen cuatro boquillas:
Cyan (azul), magenta (fucsia), amarillo y negro. Cada
boquilla corresponde a un contenedor de tinta líquida,
llamado cartucho.
Al combinar estos cuatro colores se puede crear
cualquier color en el espectro visible.

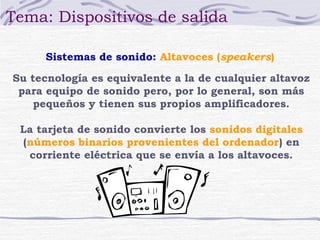

Sistemas de sonido: Altavoces (speakers)
Su tecnología es equivalente a la de cualquier altavoz
para equipo de sonido pero, por lo general, son más
pequeños y tienen sus propios amplificadores.
La tarjeta de sonido convierte los sonidos digitales
(números binarios provenientes del ordenador) en
corriente eléctrica que se envía a los altavoces.

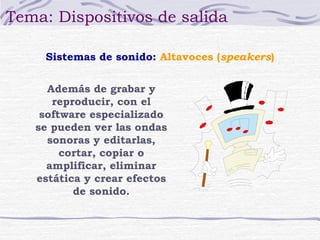

Sistemas de sonido: Altavoces (speakers)
Además de grabar y
reproducir, con el
software especializado
se pueden ver las ondas
sonoras y editarlas,
cortar, copiar o
amplificar, eliminar
estática y crear efectos
de sonido.
