1. Espoch
Computación I
Carlos Caguana
Dispositivos de Salida

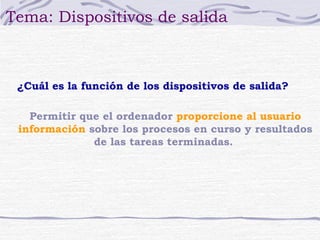

2. Tema: Dispositivos de salida
¿Cuál es la función de los dispositivos de salida?
Permitir que el ordenador proporcione al usuario
información sobre los procesos en curso y resultados
de las tareas terminadas.

3. Tema: Dispositivos de salida
Objetivos
Explicar el concepto de dispositivos de salida.
Clasificar dispositivos bajo la categoría “salida”,
basándose en la función que cumplen como parte de
un sistema informático.
Aplicar criterios técnicos en el proceso de selección
de los dispositivos de salida más comunes.
Describir la relación entre los dispositivos de salida
y el resto de los elementos de un sistema informático.

4. Tema: Dispositivos de salida
El monitor
Es el dispositivo de salida con el que los usuarios
interactúan con mayor frecuencia.
El medio de
comunicación que
necesitamos “siempre”,
para obtener información
del ordenador, es el
monitor.

5. Tema: Dispositivos de salida
El monitor
CRT (Cathode Ray Tube) Pantalla plana
Usa un tubo de vacío grande, Usa tecnología de cristal
llamado Tubo de Rayos Catódicos. líquido.
Aplicación intensiva en Aplicación intensiva en los
ordenadores de escritorio. últimos meses.

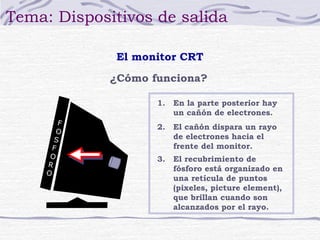

6. Tema: Dispositivos de salida
El monitor CRT
¿Cómo funciona?
1. En la parte posterior hay
un cañón de electrones.
F
O
2. El cañón dispara un rayo
S de electrones hacia el
F frente del monitor.
O 3. El recubrimiento de
R
O
fósforo está organizado en
una retícula de puntos
(pixeles, picture element),
que brillan cuando son
alcanzados por el rayo.

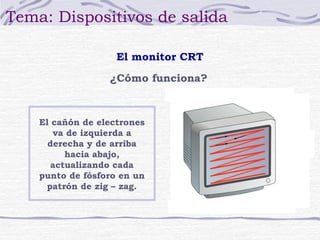

7. Tema: Dispositivos de salida
El monitor CRT
¿Cómo funciona?
El cañón de electrones
va de izquierda a
derecha y de arriba
hacia abajo,
actualizando cada
punto de fósforo en un
patrón de zig – zag.

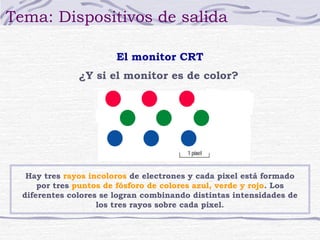

8. Tema: Dispositivos de salida
El monitor CRT
¿Y si el monitor es de color?
Hay tres rayos incoloros de electrones y cada pixel está formado
por tres puntos de fósforo de colores azul, verde y rojo. Los
diferentes colores se logran combinando distintas intensidades de
los tres rayos sobre cada pixel.

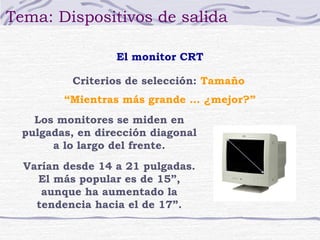

9. Tema: Dispositivos de salida
El monitor CRT
Criterios de selección: Tamaño
“Mientras más grande … ¿mejor?”
Los monitores se miden en
pulgadas, en dirección diagonal
a lo largo del frente.
Varían desde 14 a 21 pulgadas.
El más popular es de 15”,
aunque ha aumentado la
tendencia hacia el de 17”.

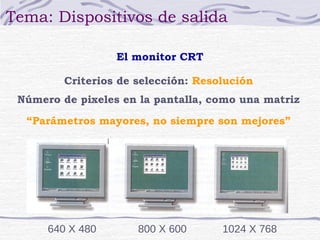

10. Tema: Dispositivos de salida
El monitor CRT
Criterios de selección: Resolución
Número de pixeles en la pantalla, como una matriz
“Parámetros mayores, no siempre son mejores”
640 X 480 800 X 600 1024 X 768

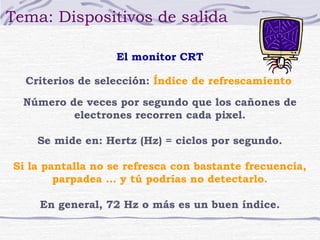

11. Tema: Dispositivos de salida
El monitor CRT
Criterios de selección: Índice de refrescamiento
Número de veces por segundo que los cañones de
electrones recorren cada pixel.
Se mide en: Hertz (Hz) = ciclos por segundo.
Si la pantalla no se refresca con bastante frecuencia,
parpadea … y tú podrías no detectarlo.
En general, 72 Hz o más es un buen índice.

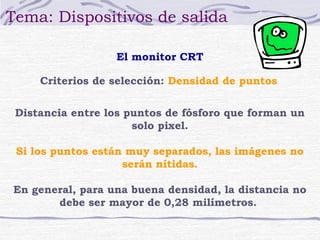

12. Tema: Dispositivos de salida
El monitor CRT
Criterios de selección: Densidad de puntos
Distancia entre los puntos de fósforo que forman un
solo pixel.
Si los puntos están muy separados, las imágenes no
serán nítidas.
En general, para una buena densidad, la distancia no
debe ser mayor de 0,28 milímetros.

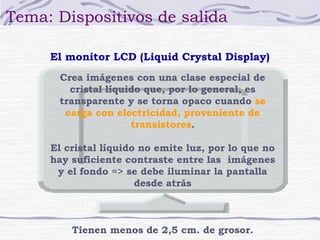

13. Tema: Dispositivos de salida
El monitor LCD (Liquid Crystal Display)
Crea imágenes con una clase especial de
cristal líquido que, por lo general, es
transparente y se torna opaco cuando se
carga con electricidad, proveniente de
transistores.
El cristal líquido no emite luz, por lo que no
hay suficiente contraste entre las imágenes
y el fondo => se debe iluminar la pantalla
desde atrás
Tienen menos de 2,5 cm. de grosor.

14. Tema: Dispositivos de salida
El monitor LCD (Liquid Crystal Display)
Clasificación de los monitores LCD
Se clasifican en dos
categorías, según la
tecnología que emplean.
LCD de Matriz Pasiva
LCD de Matriz Activa

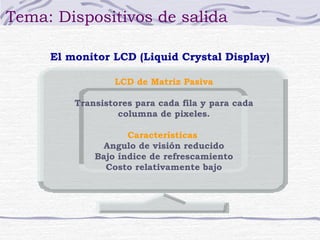

15. Tema: Dispositivos de salida
El monitor LCD (Liquid Crystal Display)
LCD de Matriz Pasiva
Transistores para cada fila y para cada
columna de pixeles.
Características
Angulo de visión reducido
Bajo índice de refrescamiento
Costo relativamente bajo

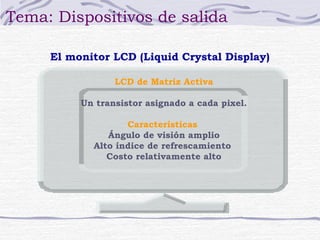

16. Tema: Dispositivos de salida
El monitor LCD (Liquid Crystal Display)
LCD de Matriz Activa
Un transistor asignado a cada pixel.
Características
Ángulo de visión amplio
Alto índice de refrescamiento
Costo relativamente alto

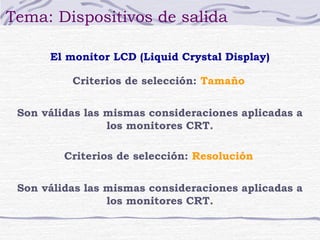

17. Tema: Dispositivos de salida
El monitor LCD (Liquid Crystal Display)
Criterios de selección: Tamaño
Son válidas las mismas consideraciones aplicadas a
los monitores CRT.
Criterios de selección: Resolución
Son válidas las mismas consideraciones aplicadas a
los monitores CRT.

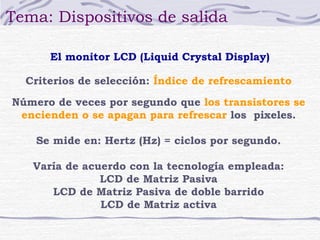

18. Tema: Dispositivos de salida
El monitor LCD (Liquid Crystal Display)
Criterios de selección: Índice de refrescamiento
Número de veces por segundo que los transistores se
encienden o se apagan para refrescar los pixeles.
Se mide en: Hertz (Hz) = ciclos por segundo.
Varía de acuerdo con la tecnología empleada:
LCD de Matriz Pasiva
LCD de Matriz Pasiva de doble barrido
LCD de Matriz activa

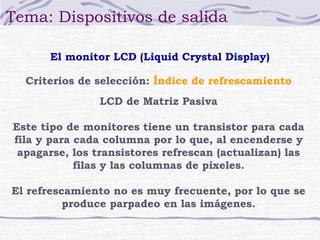

19. Tema: Dispositivos de salida
El monitor LCD (Liquid Crystal Display)
Criterios de selección: Índice de refrescamiento
LCD de Matriz Pasiva
Este tipo de monitores tiene un transistor para cada
fila y para cada columna por lo que, al encenderse y
apagarse, los transistores refrescan (actualizan) las
filas y las columnas de pixeles.
El refrescamiento no es muy frecuente, por lo que se
produce parpadeo en las imágenes.

20. Tema: Dispositivos de salida
El monitor LCD (Liquid Crystal Display)
Criterios de selección: Índice de refrescamiento
LCD de Matriz Pasiva de barrido doble
El proceso de refrescamiento es idéntico al que
ejecuta el LCD de Matriz Pasiva, pero se lleva a cabo
con doble frecuencia.
Este incremento disminuye notablemente el
problema de parpadeo en las imágenes.

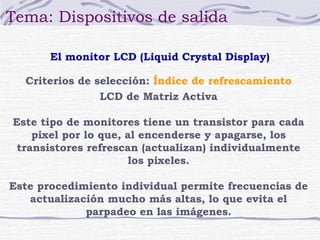

21. Tema: Dispositivos de salida
El monitor LCD (Liquid Crystal Display)
Criterios de selección: Índice de refrescamiento
LCD de Matriz Activa
Este tipo de monitores tiene un transistor para cada
pixel por lo que, al encenderse y apagarse, los
transistores refrescan (actualizan) individualmente
los pixeles.
Este procedimiento individual permite frecuencias de
actualización mucho más altas, lo que evita el
parpadeo en las imágenes.

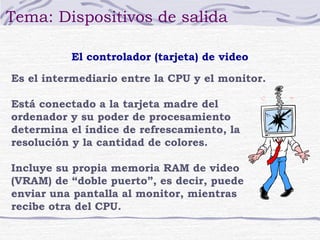

22. Tema: Dispositivos de salida
El controlador (tarjeta) de video
Es el intermediario entre la CPU y el monitor.
Está conectado a la tarjeta madre del
ordenador y su poder de procesamiento
determina el índice de refrescamiento, la
resolución y la cantidad de colores.
Incluye su propia memoria RAM de video
(VRAM) de “doble puerto”, es decir, puede
enviar una pantalla al monitor, mientras
recibe otra del CPU.

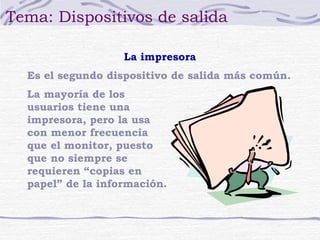

23. Tema: Dispositivos de salida
La impresora
Es el segundo dispositivo de salida más común.
La mayoría de los
usuarios tiene una
impresora, pero la usa
con menor frecuencia
que el monitor, puesto
que no siempre se
requieren “copias en
papel” de la información.

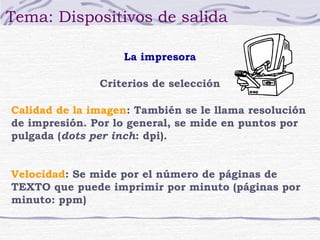

24. Tema: Dispositivos de salida
La impresora
Criterios de selección
Calidad de la imagen: También se le llama resolución
de impresión. Por lo general, se mide en puntos por
pulgada (dots per inch: dpi).
Velocidad: Se mide por el número de páginas de
TEXTO que puede imprimir por minuto (páginas por
minuto: ppm)

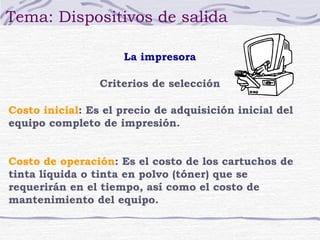

25. Tema: Dispositivos de salida
La impresora
Criterios de selección
Costo inicial: Es el precio de adquisición inicial del
equipo completo de impresión.
Costo de operación: Es el costo de los cartuchos de
tinta líquida o tinta en polvo (tóner) que se
requerirán en el tiempo, así como el costo de
mantenimiento del equipo.

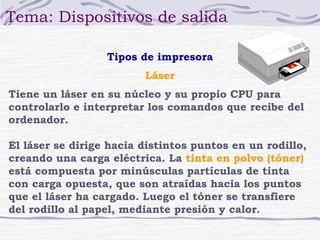

26. Tema: Dispositivos de salida
Tipos de impresora
Láser
Tiene un láser en su núcleo y su propio CPU para
controlarlo e interpretar los comandos que recibe del
ordenador.
El láser se dirige hacia distintos puntos en un rodillo,
creando una carga eléctrica. La tinta en polvo (tóner)
está compuesta por minúsculas partículas de tinta
con carga opuesta, que son atraídas hacia los puntos
que el láser ha cargado. Luego el tóner se transfiere
del rodillo al papel, mediante presión y calor.

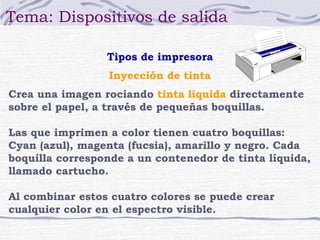

27. Tema: Dispositivos de salida
Tipos de impresora
Inyección de tinta
Crea una imagen rociando tinta líquida directamente
sobre el papel, a través de pequeñas boquillas.
Las que imprimen a color tienen cuatro boquillas:
Cyan (azul), magenta (fucsia), amarillo y negro. Cada
boquilla corresponde a un contenedor de tinta líquida,
llamado cartucho.
Al combinar estos cuatro colores se puede crear
cualquier color en el espectro visible.

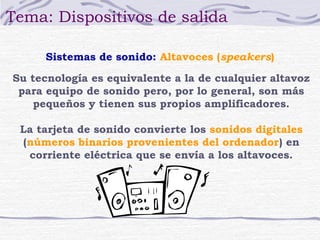

28. Tema: Dispositivos de salida
Sistemas de sonido: Altavoces (speakers)
Su tecnología es equivalente a la de cualquier altavoz
para equipo de sonido pero, por lo general, son más
pequeños y tienen sus propios amplificadores.
La tarjeta de sonido convierte los sonidos digitales
(números binarios provenientes del ordenador) en
corriente eléctrica que se envía a los altavoces.

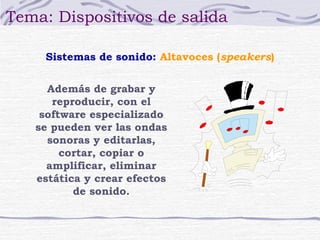

29. Tema: Dispositivos de salida
Sistemas de sonido: Altavoces (speakers)
Además de grabar y
reproducir, con el
software especializado
se pueden ver las ondas
sonoras y editarlas,
cortar, copiar o
amplificar, eliminar
estática y crear efectos
de sonido.
