AUTODIDÁCTICOS
 Vicente Carcelen
RESISTENCIA N.T. C.
(TERMISTOR)
Simbología:

AUTODIDÁCTICOS
RESISTENCIA N.T. C.
(TERMISTOR)
Definición:
Esta resistencia se caracteriza por su disminución del valor resistivo a
medida que aumenta la temperatura, por tanto presenta un coeficiente
de temperatura negativo. Así, cuando reciben una temperatura mayor
que la de ambiente disminuye su valor óhmico y cuando es baja o de
ambiente aumenta. Suelen construirse con óxido de hierro, de cromo,
de manganeso, de cobalto o de níquel.
El encapsulado de este tipo de resistencia dependerá de la aplicación
que se le vaya a dar. Por ello nos encontramos NTC de disco, de
varilla, moldeado, lenteja, con rosca para chasis.

AUTODIDÁCTICOS
Valor código de colores y marcas:
Los fabricantes identifican los valores de las NTC mediante dos
procedimientos: serigrafiado directo en el cuerpo de la resistencia, o
mediante bandas de colores, semejante a las resistencias y
siguiendo su mismo código, teniendo en cuenta que el primer color
es el que está más cercano a las patillas del componente según se
observa en la figura. El valor nominal que marca la resistencia es a
25ºC.
El código de marcas es el mismo utilizado en resistencias fijas.
RESISTENCIA N.T. C.
(TERMISTOR)
En el caso de encontrar una
resistencia con 5 fajas de
color la mas alejada a los
terminales corresponde al
coeficiente de variación de
temperatura (No es muy
común normalmente este
valor es indicado por el
fabricante).

AUTODIDÁCTICOS
Tipos
Las configuraciones constructivas del termistor de uso más común
son los glóbulos, las sondas y los discos.
Formas constructivas de termistores NTC a. Tipo glóbulo con
diferentes tipos de terminales (código de colores) - b. Tipo disco
(Código de marcas) - c. Tipo barra (código de colores).
RESISTENCIA N.T. C.
(TERMISTOR)

AUTODIDÁCTICOS
Características principales:
Se caracterizan por :
 Tamaño. Se mide en Vatios, energía capaz de disipar.
 Tipo. (glóbulos, sondas o discos).
 Resistencia nominal (Resistencia del fabricante a 25 c º).
Los termistores NTC poseen elevadas resistencias a baja
temperatura, pero sus resistencias disminuyen exponencialmente a
medida que crece la temperatura.
RESISTENCIA N.T. C.
(TERMISTOR)
Conexión en circuitos
Se montara en serie, cuando exista la necesidad de provocar caídas de
tensión (divisor de tensiones) y en paralelo en caso de provocar
reparto de intensidades de corriente (divisor de corriente)

AUTODIDÁCTICOS
Comprobación y/o medida
Comprobación: Se realiza observando si coincide los valores
óhmicos por código de colores o marcas con valor del polímetro a
25 ºC. Es decir si el valor de la resistencia medida a temperatura de
referencia standar esta dentro del intervalo de valores de la
resistencia real.
Medida: Se realiza con polímetro en modo ohmetro, situando la
pinza negra en el orificio común y la roja en el orificio de Ω,
seleccionando la escala mas baja hasta ajustar la medida en la
pantalla, este valor debe entrar dentro de los valores de la
resistencia real.
Si necesitamos tomar el valor de la resistencia a una temperatura
determinada, calentaremos la resistencia hasta el valor de la
temperatura especificada, comprobándolo a través de termómetro,
y cuando alcance dicha temperatura tomaremos la medida.
RESISTENCIA N.T. C.
(TERMISTOR)

AUTODIDÁCTICOS
1º Con polímetro en prueba de continuidad:
Con polímetro, marcara un valor.
2º Con lámpara de pruebas.
Tiene que lucir a la entrada de la resistencia y a la salida, se pinchara
con lámpara de pruebas sobre los terminales de la resistencia y la
pinza se conectara a masa
3º Por diferencia de potencial.
Comprobamos que hay 12 V en los terminales de entrada y salida
respecto a masa.
4º Por caída de tensión.
Comprobando el valor de la caída de tensión en relación al valor de su
resistencia y los consumidores conectados en serie al circuito.
5º Por Intensidad de corriente.
Al ser un consumidor se verifica el paso de corriente a su salida, para
verificar que este no esta cortado y ha dejado el circuito abierto.
6º Con osciloscopio.
Se verifica que la caída de tensión baja al aumentar la temperatura.

AUTODIDÁCTICOS

AUTODIDÁCTICOS
COMPROBACION POR RESISTENCIA
COMPROBACION POR CAIDA DE TENSION

AUTODIDÁCTICOS
Diagrama
Aplicaciones:
La medida de temperatura en motores y máquinas.
Termostatos.
Alarmas contra calentamientos.
 Estabilización de tensión y limitar picos de corriente de corriente.
Alarmas de temperatura.

AUTODIDÁCTICOS
Aplicaciones:
 Compensar variaciones de temperatura en otros componentes.
 Controlar niveles de líquidos y velocidad de fluidos.
 Aplicaciones industriales.

AUTODIDÁCTICOS

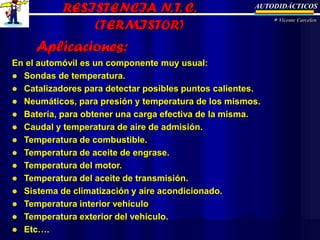

Aplicaciones:
En el automóvil es un componente muy usual:
 Sondas de temperatura.
 Catalizadores para detectar posibles puntos calientes.
 Neumáticos, para presión y temperatura de los mismos.
 Batería, para obtener una carga efectiva de la misma.
 Caudal y temperatura de aire de admisión.
 Temperatura de combustible.
 Temperatura de aceite de engrase.
 Temperatura del motor.
 Temperatura del aceite de transmisión.
 Sistema de climatización y aire acondicionado.
 Temperatura interior vehículo
 Temperatura exterior del vehículo.
 Etc….
