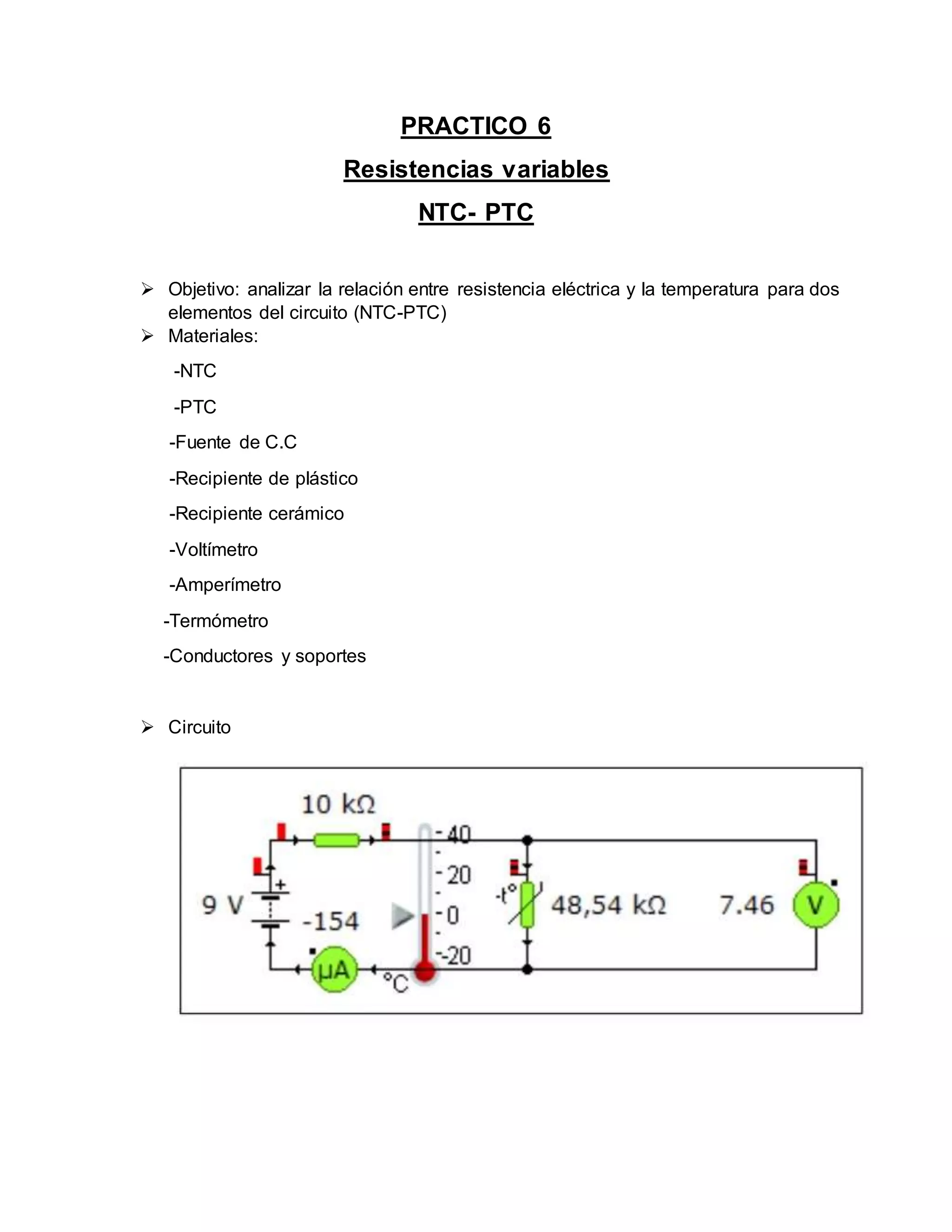

1. PRACTICO 6
Resistencias variables
NTC- PTC
 Objetivo: analizar la relación entre resistencia eléctrica y la temperatura para dos
elementos del circuito (NTC-PTC)
 Materiales:
-NTC
-PTC
-Fuente de C.C
-Recipiente de plástico
-Recipiente cerámico
-Voltímetro
-Amperímetro
-Termómetro
-Conductores y soportes
 Circuito

2.  Marco Teórico
Resistencias no lineales
LDR
La resistencia de este tipo de componentes varía en función de la luz que recibe en su
superficie. Así, cuando están en oscuridad su resistencia es alta y cuando reciben luz su
resistencia disminuye considerablemente.
Los materiales que intervienen en su construcción son Sulfuro de Cadmio, utilizado como
elemento sensible a las radiaciones visibles y sulfuro de plomo se emplean en las LDR
que trabajan en el margen de las radiaciones infrarrojas. Estos materiales se colocan en
encapsulados de vidrio o resina.
Su uso más común se encuentra en apertura y cierre de puertas, movimiento y paro de
cintas trasportadoras, ascensores, contadores, alarmas, control de iluminación...
Símbolos de la LDR Aspecto físico real de las fotocélulas o LDR
Las características técnicas se estudian teniendo en cuenta la variación de su resistencia
en función de la luz que reciben en su superficie en lux.
Curva característica de la LDR

3. NTC
Es un componente, al igual que la PTC, que varía su resistencia en función de la
temperatura. Así, cuando reciben una temperatura mayor que la de ambiente disminuye
su valor óhmico y cuando es baja o de ambiente aumenta.
Símbolo de la NTC Identificación por bandas de colores Aspecto físico real de una NTC
Suelen construirse con óxido de hierro, de cromo, de manganeso, de cobalto o de níquel.
El encapsulado de este tipo de resistencia dependerá de la aplicación que se le vaya a
dar. Por ello nos encontramos NTC de disco, de varilla, moldeado, lenteja, con rosca
para chasis...
Los fabricantes identifican los valores de las NTC mediante dos procedimientos:
serigrafiado directo en el cuerpo de la resistencia, y mediante bandas de colores,
semejante a las resistencias y siguiendo su mismo código, teniendo en cuenta que el
primer color es el que está más cercano a las patillas del componente según se observa
en la figura. Su curva característica se realiza entre dos parámetros, la resistencia y la
temperatura.
Sus aplicaciones más importantes están: medidas, regulación y alarmas de temperatura,
regulación de la temperatura en procesos de elaboración, termostatos, compensación de
parámetros de funcionamiento en aparatos electrónicos (radio, TV...).
Curva característica NTC

4. PTC
En este componente un aumento de temperatura se corresponde con un aumento de
resistencia. Se fabrican con titanato de bario. Sus aplicaciones más importantes son: en
motores para evitar que se quemen sus bobinas, en alarmas, en TV y en automóviles
(temperatura del agua).
El concepto de los encapsulados de las PTC se rige por los mismos criterios que una
NTC, siendo sus aspectos muy parecidos a los mismos.
Su curva característica se realiza entre dos parámetros, la resistencia y la temperatura.
La identificación de los valores de estos dispositivos se realiza mediante franjas de
colores en el cuerpo de los mismos que hacen referencia a un determinado tipo. Para
deducir sus características se recurre a los catálogos de los fabricantes.
Los márgenes de utilización de las NTC y PTC están limitados a valores de temperatura
que no sobrepasan los 400ºC.
Símbolo de la PTC Identificación por banda de colores Aspecto físico real de una PTC
Curva característica PTC

5.  Tabla de datos
PTC
V(V) I(A) Resist.
Temp.
(˚C)
4,80 1,80 2,66666667 75
2,80 2,10 1,33333333 68
1,58 2,40 0,65833333 65
1,03 2,50 0,41200000 60
0,65 2,55 0,25490196 57
0,42 2,60 0,16153846 54
0,21 2,60 0,08076923 49
0,16 2,60 0,06153846 44
 Gráficos
NTC
V(V) I(A) Resist.
Temp.
(˚C)
2,60 2,20 1,18181818 61
2,48 2,20 1,12727273 57
2,60 2,20 1,18181818 55
2,82 2,20 1,28181818 52
2,96 2,10 1,40952381 50
3,12 2,10 1,48571429 48
3,28 2,10 1,56190476 46
3,43 2,00 1,71500000 45
3,58 2,00 1,79000000 43

6.  Conclusiones:
Los datos de la gráfica nos permiten observar que amos resistores se han
comportado como dice la teoría, dado a que los gráficos de ambos componentes
responden a las siguientes ecuaciones: R= 0,0002e0,1287t , R= 325,03t-1,39.
El resistor NTC no verifica la ley de Ohm puesto que la relación entre resistencia y
temperatura no es lineal, sino exponencial.
y = 0.0002e0.1287x
R² = 0.9884
0.00000000
0.50000000
1.00000000
1.50000000
2.00000000
2.50000000
3.00000000
0 10 20 30 40 50 60 70 80
PTC
y = 325.03x-1.39
R² = 0.9185
0.00000000
0.20000000
0.40000000
0.60000000
0.80000000
1.00000000
1.20000000
1.40000000
1.60000000
1.80000000
2.00000000
0 10 20 30 40 50 60 70
NTC
