El documento trata sobre componentes resistivos en electrónica, incluyendo resistencias fijas, ajustables, variables y termistores. Se explica el código de colores utilizado para identificar el valor y tolerancia de las resistencias, así como el funcionamiento de termistores PTC y NTC, y resistencias LDR que dependen de la luz. Estos elementos son fundamentales para regular el paso de corriente y controlar diversos parámetros en circuitos eléctricos.

1. ELECTRÓNICA COMPONENTES RESISTIVOS.

2. CONTENIDO DE LA PRESENTACION RESISTENCIAS FIJAS CODIGO DE COLORES TABLA DE CÓDIGO DE COLORES. EJEMPLOS RESISTENCIAS AJUSTABLES. RESISTENCIAS VARIABLES. POTENCIÓMETROS TERMISTORES NTC PTC LDR

3. RESISTENCIAS RESISTENCIAS FIJAS VARIABLES REGULABLES AUTOVARIABLES AJUSTABLES POTENCIOMETROS LDR TERMISTORES PTC NTC

4. R ESISTENCIAS FIJAS O RESISTORES EN UN CIRCUITO LA RESISTENCIA FIJA DIFICULTA EL PASO DE LA CORRIENTE ELÉCTRICA. SIRVE PARA GRADUAR EL VOLTAJE E IMPEDIR QUE SE QUEMEN CIERTOS ELEMENTOS . Símbolos:

5. CODIGO DE COLORES Los valores de las resistencias se indican por bandas de colores: Las dos primeras se sustituyen por números, según su color. La tercera indica el número de ceros a añadir a las dos primeras cifras. La cuarta banda indica la tolerancia con respecto al valor teórico.

6. TABLA DE CODIGO DE COLORES 10 9 9 9 10 8 8 8 10 7 7 7 10 6 6 6 10 5 5 5 10 4 4 4 10% 10 3 3 3 5% 10 2 2 2 1% 10 1 1 1 0 0 Tolerancia Multiplicador 2ª cifra 1ª cifra

8. RESISTENCIAS AJUSTABLES Es la resistencia cuyo valor se puede ajustar entre cero y el máximo especificado por el fabricante. Se suelen regular con un destornillador. Símbolo:

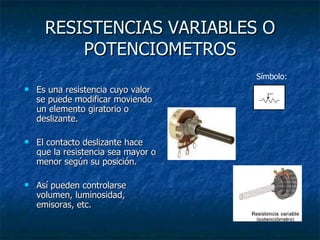

9. RESISTENCIAS VARIABLES O POTENCIOMETROS Es una resistencia cuyo valor se puede modificar moviendo un elemento giratorio o deslizante. El contacto deslizante hace que la resistencia sea mayor o menor según su posición. Así pueden controlarse volumen, luminosidad, emisoras, etc. Símbolo:

10. TERMISTORES Las resistencias que dependen de la temperatura se llaman termistores. Pueden ser de dos tipos: PTC Coeficiente de temperatura positivo, en los que la resistencia aumenta al subir la temperatura . NTC Coeficiente de temperatura negativo, en los que la resistencia disminuye al aumentar la temperatura. Símbolos:

11. Funcionamiento de un termistor de tipo PTC. En la figura 1 puede verse que a temperatura ambiente el termistor ofrece poca resistencia, deja pasar la corriente eléctrica y la bombilla se ilumina mucho. En la segunda figura, al calentar el termistor, aumenta su valor resistivo, y dificulta el funcionamiento de la bombilla.

12. L D R Son resistencias que varían con la cantidad de luz que reciben. A mas luz menor resistencia. Al aumentar la cantidad de luz, disminuye la resistencia y permite funcionar a los receptores. Al disminuir la cantidad de luz aumenta la resistencia y no deja funcionar a los receptores Símbolo:
