2. Cable coaxial
Consisten de dos conductores, que permiten operar sobre un
rango muy amplio de frecuencias. Es un conductor cilíndrico
rodeado por otro de pantalla, y a su vez ambos separados con un
aislante. Es el método de conexión más versátil, se utiliza en:
transmisiones de larga distancia en teléfonos y televisión,
distribución de televisión, redes de área local y uniones en otros
dispositivos.
Un cable coaxial, puede transmitir hasta 10000 canales de voz
simultáneamente.
Tres son los tipos de cables coaxiales:
 Cables estándar tipo RG. Se utilizan para transmitir señales
de televisión doméstica. Utilizan polietileno como aislante
interior, aunque el RG 62 emplea aire. Los de 1 cm de
diámetro (RG 11) son los más adecuados para velocidades
de transmisión por encima de los 30 Mbit/s.
 B) Cables con núcleo aislado por aire. Tienen un diámetro
pequeño, actúan como retardadores en caso de incendio y
tienen una constante dieléctrica muy pequeña, lo que les
proporciona características mucho mejores que los RG.
 C) Cables de polietileno celular irradiado. Son los más caros,
pero no varían sus características al doblarlos

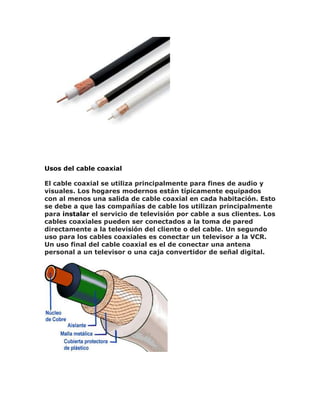

3. Usos del cable coaxial
El cable coaxial se utiliza principalmente para fines de audio y
visuales. Los hogares modernos están típicamente equipados
con al menos una salida de cable coaxial en cada habitación. Esto
se debe a que las compañías de cable los utilizan principalmente
para instalar el servicio de televisión por cable a sus clientes. Los
cables coaxiales pueden ser conectados a la toma de pared
directamente a la televisión del cliente o del cable. Un segundo
uso para los cables coaxiales es conectar un televisor a la VCR.
Un uso final del cable coaxial es el de conectar una antena
personal a un televisor o una caja convertidor de señal digital.

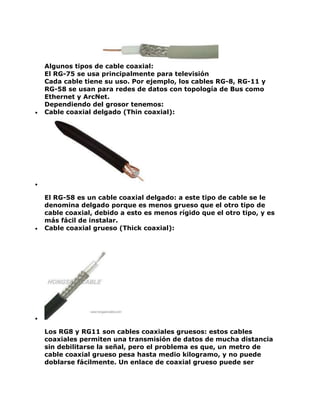

4. Algunos tipos de cable coaxial:
El RG-75 se usa principalmente para televisión
Cada cable tiene su uso. Por ejemplo, los cables RG-8, RG-11 y
RG-58 se usan para redes de datos con topología de Bus como
Ethernet y ArcNet.
Dependiendo del grosor tenemos:
 Cable coaxial delgado (Thin coaxial):

El RG-58 es un cable coaxial delgado: a este tipo de cable se le
denomina delgado porque es menos grueso que el otro tipo de
cable coaxial, debido a esto es menos rígido que el otro tipo, y es
más fácil de instalar.
 Cable coaxial grueso (Thick coaxial):

Los RG8 y RG11 son cables coaxiales gruesos: estos cables
coaxiales permiten una transmisión de datos de mucha distancia
sin debilitarse la señal, pero el problema es que, un metro de
cable coaxial grueso pesa hasta medio kilogramo, y no puede
doblarse fácilmente. Un enlace de coaxial grueso puede ser

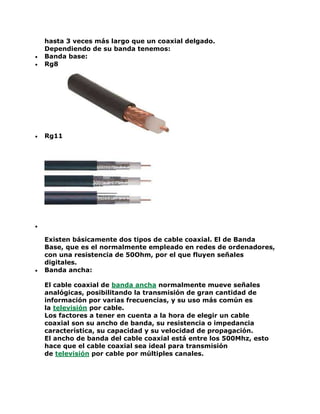

5. hasta 3 veces más largo que un coaxial delgado.
Dependiendo de su banda tenemos:
 Banda base:
 Rg8
 Rg11

Existen básicamente dos tipos de cable coaxial. El de Banda
Base, que es el normalmente empleado en redes de ordenadores,
con una resistencia de 50Ohm, por el que fluyen señales
digitales.
 Banda ancha:
El cable coaxial de banda ancha normalmente mueve señales
analógicas, posibilitando la transmisión de gran cantidad de
información por varias frecuencias, y su uso más común es
la televisión por cable.
Los factores a tener en cuenta a la hora de elegir un cable
coaxial son su ancho de banda, su resistencia o impedancia
característica, su capacidad y su velocidad de propagación.
El ancho de banda del cable coaxial está entre los 500Mhz, esto
hace que el cable coaxial sea ideal para transmisión
de televisión por cable por múltiples canales.

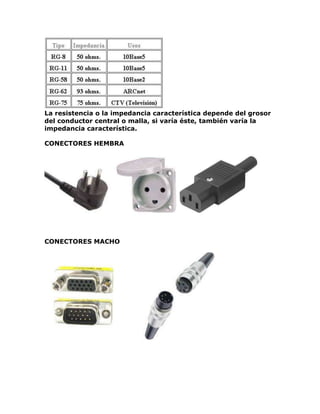

6. La resistencia o la impedancia característica depende del grosor
del conductor central o malla, si varía éste, también varía la
impedancia característica.
CONECTORES HEMBRA
CONECTORES MACHO

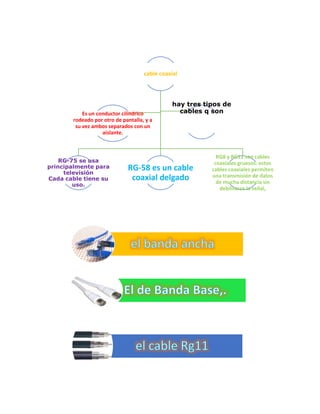

7. cable coaxial
RG-75 se usa
principalmente para
televisión
Cada cable tiene su
uso.
RG-58 es un cable
coaxial delgado
RG8 y RG11 son cables
coaxiales gruesos: estos
cables coaxiales permiten
una transmisión de datos
de mucha distancia sin
debilitarse la señal,
Es un conductor cilíndrico
rodeado por otro de pantalla, y a
su vez ambos separados con un
aislante.
hay tres tipos de
cables q son
