Una red HFC combina fibra óptica y cable coaxial para proveer banda ancha. Consiste de una cabecera, red troncal de fibra, red de distribución y bucles de abonado. Ofrece servicios como TV, telefonía e Internet de alta velocidad de forma integrada.

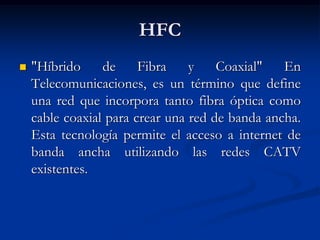

1. HFC
 "Híbrido de Fibra y Coaxial" En
Telecomunicaciones, es un término que define
una red que incorpora tanto fibra óptica como
cable coaxial para crear una red de banda ancha.
Esta tecnología permite el acceso a internet de
banda ancha utilizando las redes CATV
existentes.

2. PARTES DE UNA RED HFC
 La Cabecera
 La Red Troncal
 La Red De Distribución
 El Bucle De Abonado

3. PARTES DE UNA RED HFC
La Cabecera
 Es el centro desde el que se gobierna todo el
sistema. Su complejidad depende de los servicios
que ha de prestar la red.

4. PARTES DE UNA RED HFC
La Red Troncal
 La red troncal suele presentar una estructura
en forma de anillos redundantes de fibra
óptica que une a un conjunto de nodos
primarios. En los nodos secundarios, las
señales ópticas se convierten a señales
eléctricas y se distribuyen a los hogares de
los abonados a través de una estructura
tipo bus de coaxial.

5. PARTES DE UNA RED HFC
La Red De Distribución
 Tiene por misión multiplexar la
información ya sea proveniente de distintos
proveedores de servicios o distintos
usuarios, y adaptar el sistema de transporte
a las características específicas de bucle de
abonado.

6. PARTES DE UNA RED HFC
El Bucle De Abonado
 Interconecta los dispositivos del abonado o
cliente con la cabecera

7. SERVICIOS Y APLICACIONES DE LA
TECNOLOGIA HFC.
 La tecnología HFC, se destaca por ser una
de las pocas tecnologías de acceso que es
capaz de soportar todos los servicios
demandados en la actualidad sin
limitaciones considerables

8. SERVICIOS Y APLICACIONES DE LA
TECNOLOGIA HFC.
 Las redes HFC, como redes que requieren de un
cableado de fibra en su backbone de red, y un
cableado de coaxial en la parte final de acceso, se
ven altamente limitadas en su alcance máximo
hasta el usuario. Sin duda las redes HFC tienen
mas de redes Metropolitanas de área extensa
(MAN o WAN regionales), para entornos
urbanos y su periferia, que como red global de
acceso para una región determinada.

9. ESTANDARES DE LA TECNOLOGIA
HFC
En la actualidad existen tres tipos de
normalizaciones diferentes
DOCSIS,
EuroDOCSIS
DVB-RCC.

10. ESTANDARES DE LA TECNOLOGIA
HFC
 DOCSIS: son las siglas de Data Over Cable
Service Interface Specification (en castellano,
"Especificación de Interfaz para Servicios de
Datos sobre Cable").
 DOCSIS 1.0 : Servicio Best Effort
 DOCSIS 1.1 :Múltiples clases de servicio. (QoS
o Calidad de Servicio) Es especialmente
importante para ciertas aplicaciones tales como
la transmisión de vídeo o voz

11. -DOCSIS 1.2: Usa tecnología S-CDMA(
Syncrhronous CDMA) Síncrono División
de Código Acceso Múltiple
Ha sido desarrollado por Terayon
Corporación para la transmisión de datos a
través de redes de cable coaxial.

12.  dispersa datos digitales arriba y hacia
abajo una banda de frecuencia de ancho
y permite a los suscriptores múltiples
conectados a la red para transmitir y
recibir al mismo tiempo. Este método de
transmisión de datos fue desarrollada
para ser seguro y extremadamente
resistente al ruido.

13. ¿Qué es QoS?
QoS lo definen 4 parámetros: ancho de banda, retraso temporal,
variación de retraso y probabilidad de error (o pérdida de
paquetes o fiabilidad).
QoS está directamente relacionado con el tamaño de colas y la
congestión de la red, con la velocidad de conmutación y ancho
de banda de los enlaces.
QoS provee de mejores y más predecibles servicios a la red
mediante:
 Soporte de ancho de banda dedicado.
 Mejorando la características de perdida de paquetes.
 Evitando y manejando la congestión de la red.
 Organizando el tráfico.
 Introduciendo prioridades de tráfico a lo largo de la red.

14. ESTANDARES DE LA TECNOLOGIA
HFC
 DOCSIS 2.0: Introduce soporte a servicios
Simétricos y servicios Punto a Punto
(PPP), servicios IP multicast y mayor
inmunidad al ruido y la interferencia.

15. CONFIGURACION
Las redes HFC están configuradas en
forma de anillos multipunto, con diferentes
jerarquias organizativas, estando formado
por un anillo primario de transporte, del
que se despliegan anillos secundarios de
fibra, y de los que salen las acometidas de
la red de coaxial.

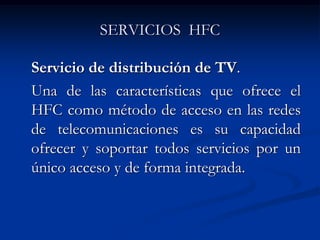

16. SERVICIOS HFC
Servicio de distribución de TV.
Una de las características que ofrece el
HFC como método de acceso en las redes
de telecomunicaciones es su capacidad
ofrecer y soportar todos servicios por un
único acceso y de forma integrada.

17. SERVICIOS HFC
Servicio de distribución de TV
Estos servicios están relacionados con la difusión
de señales de televisión analógica y digital. Las
actuales técnicas de digitalización y compresión
de vídeo permite la difusión de un mayor
número de canales por la red.

18. SERVICIOS HFC
El servicio de telefonía o servicios de voz
El servicio de voz puede ser integrado en las
redes de cable debido a la bidireccionalidad, que
provee el canal de retorno. Las comunicaciones
de voz, debido a las características que presentan
requiere comunicación a tiempo real, baja
latencia y ancho de banda constante mientras
dure la transmisión.

19. SERVICIOS HFC
Los servicios de Internet y datos
Se realizan a través los módems de cable, que
son el interfaz que posibilita la transmisión y
recepción de la información entre usuario y
cabecera con velocidades del orden de Mbps.
Esta velocidad de acceso a las redes posibilitan
servicios como los de teletrabajo, telemedicina,
videoconferencia, comercio electrónico,
servicios web, que implican la transmisión de
voz, datos, imágenes fijas o animadas y video
digitalizado.

20. SERVICIOS HFC
Servicios avanzados e interactivos
Servicios como: TV de alta definición y audio
digital, al disponer de un ancho de banda
descendente de alta capacidad. Servicios de
juegos, teletexto interactivo, telecompra,
telemetría, videojuegos interactivos, requieren
interactividad y tiempos de respuesta pequeños
entre los usuarios de la red.

21. SERVICIOS HFC

23. VELOCIDADES DE TRANSMICION
HFC
se realiza a través de un medio de acceso
compartido, en el que un grupo más o
menos grande de usuarios comparte un
ancho de banda generalmente grande.

24. SEGURIDAD
Control de acceso al sistema
Cada módem tiene una dirección única asignada
desde fábrica y deberá de ser dado de alta desde
cabecera antes de poder acceder a la red. La
identificación de los equipos a veces va
acompañada también de la identificación de los
usuarios, que requieren de un software en su PC
que le habilita el acceso a la red con un
password.

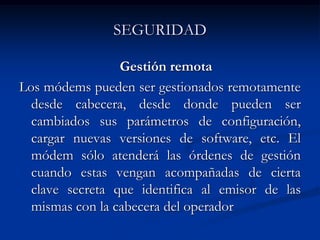

25. SEGURIDAD
Gestión remota
Los módems pueden ser gestionados remotamente
desde cabecera, desde donde pueden ser
cambiados sus parámetros de configuración,
cargar nuevas versiones de software, etc. El
módem sólo atenderá las órdenes de gestión
cuando estas vengan acompañadas de cierta
clave secreta que identifica al emisor de las
mismas con la cabecera del operador

26. SEGURIDAD
Confidencialidad de las comunicaciones
En un medio de transmisión como las redes de
cable, al usar difusión todos los datos llegan a
todos los usuarios. Los módems se diseñan y
configuran para que sólo extraigan de la red los
datos en donde ellos figuran como destinatarios.
Algunos módems funcionan como puentes
(bridges) y otros como routers.
