Dfd es un software que permite crear y analizar diagramas de flujo de datos para representar algoritmos de programación estructurada. El programa proporciona herramientas para ingresar el algoritmo como diagrama y luego ejecutarlo, analizarlo y depurarlo de forma interactiva. La interfaz gráfica facilita el trabajo con diagramas simulando su representación estándar en papel.

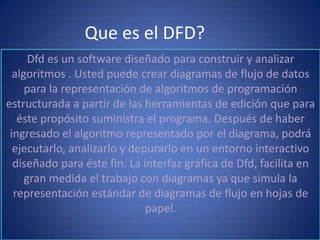

1. Que es el DFD?
Dfd es un software diseñado para construir y analizar
algoritmos . Usted puede crear diagramas de flujo de datos
para la representación de algoritmos de programación
estructurada a partir de las herramientas de edición que para
éste propósito suministra el programa. Después de haber
ingresado el algoritmo representado por el diagrama, podrá
ejecutarlo, analizarlo y depurarlo en un entorno interactivo
diseñado para éste fin. La interfaz gráfica de Dfd, facilita en
gran medida el trabajo con diagramas ya que simula la
representación estándar de diagramas de flujo en hojas de
papel.

2. Simbología utilizada en el DFD
• usa una variedad de símbolos para ejecutar dichas
acciones que necesitamos en un programa, como:
• insertar – mostrar – calcular – funciones –
condiciones – etc…
• * Para iniciar y terminar un algoritmo se usa el
siguiente símbolo:

3. Inicio Fin
Para ingresar ( pedir algún dato ) se usa el siguiente
símbolo:

4. • Para calcular ( hacer operaciones ) se usa el
siguiente símbolo:
• Para hacer una operacion considerando un limite,
se aplica el “mientras que”, y se usa el siguiente
simbolo:Para hacer una operacion considerando un
limite, se aplica el “mientras que”, y se usa el
siguiente simbolo:

5. • Fin ( MQ)
• Para hacer de igual manera una operación
poniéndole un limite se aplica el “para – hasta que”,
y se usa el siguiente símbolo:
•
Fin ( Para)

6. • Para hacer una condición de “decisión”, se usa el
siguiente simbolo:
• No Si
• Para mostrar ( exponer algún dato ) se usa el
siguiente símbolo :

7. Algoritmo:
• Un algoritmo es un procedimiento para la
resolución de problemas de cualquier tipo por
medio de determinada secuencia de pasos
simples y no ambiguos. El concepto fue
utilizado originalmente para el cálculo
matemático pero ahora es ampliamente
usado en programación de computadoras.
