Electrocardiograma (EKG).

2. Electrocardiograma: Definiciones.
 Es el registro de la actividad eléctrica del corazón.
 Su uso es principalmente diagnóstico de patologías
cardíacas y algunas electrolíticas.

3. EKG: Generalidades. Excitabilidad cardíaca.

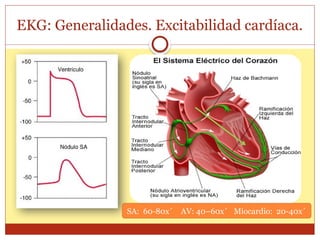

SA: 60-80x´ AV: 40–60x´ Miocardio: 20-40x´

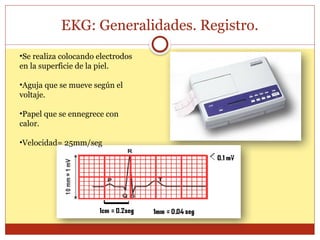

4. EKG: Generalidades. Registro.
•Se realiza colocando electrodos
en la superficie de la piel.
•Aguja que se mueve según el
voltaje.
•Papel que se ennegrece con
calor.
•Velocidad= 25mm/seg

5. EKG: Generalidades. Registro.

6. EKG: Generalidades. Ondas registradas I.

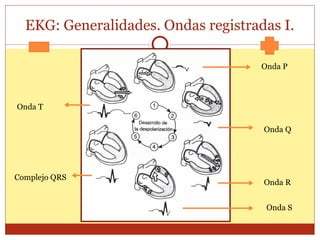

Onda P
Onda Q
Onda R
Onda S
Complejo QRS
Onda T

7. EKG: Generalidades. Derivaciones de los miembros.

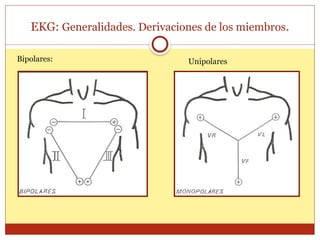

Bipolares: Unipolares

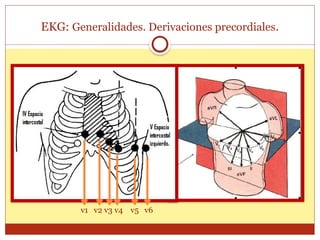

8. EKG: Generalidades. Derivaciones precordiales.
v1 v2 v3 v4 v5 v6

9. EKG: Generalidades. Onda P.
t: 0,1 s V: 0,25mV
•a. Alta: Sobrecargar derecha
(Cor, HT pulmonar,
Tromboembolismo pulmonar).
•Ancha:
• b. P Auricular Izquierda:
(Déficit valvular izq,
sobrecarga auricular)
• c. P Cardíaca:
(Sobrecarga biauricular,
estenosis mitral)
• P negativa:
• DI: Foco ectópico, situs inverso.
• DII, DII, aVF:
• Ritmo infrasinusal (a).
• Marcapasos migratorio. (b)

10. EKG: Generalidades. Ondas y Segmentos.

11. EKG: Generalidades. Ondas y segmentos.
• t: 0,1 s V: 0,25mV
Onda P
• t: 0,03s V: 0,3mV
• > Infarto y Hemibloqueos
Onda Q
• t: 0,12 – 0,2 seg.
• V: Variable
QRS:
• V <0,1 t: 0,10 segundos..
Onda T:
• PQ: 0,16 – 0,2 segundos
• ST: Isoeléctrico. QT 0,35 seg-0.44
Segmentos:

12. EKG: Interpretación.
1. Ritmo
2.
Frecuencia
3. Eje
4. Medición:
PR, QRS,
ST.
5.Morfología
de las ondas.

13. EKG: Ritmo normal o sinusal.
1. Onda P positiva.
2. Se continúa con un QRS.
3. Intervalo R-R regular.
4. Segmento P-R constante.
5. FC: 60-100 lpm.

14. EKG: Frecuencia Cardíaca.
 1. Midiendo la distancia entre 2 ondas R:
 Se divide 300 entre la cantidad de cuadros grandes ó
 1500 entre la cantidad de cuadros pequeños
 2. Asignando valor a las rayas oscuras.
 3. Contando las ondas R en 6 seg y multiplicando
por 10.
300 150 100 75 50 43

15. EKG: Eje
Cardiaco
Normal: 0° a 90°
-30° a 110 °
Se mide:
1. Midiendo la
amplitud de QRS en
aVF y DI, proyectar
y sumar vectores.
2. Por fórmula.
(no se describe acá)
3. a 90° del QRS
más isoeléctrico.

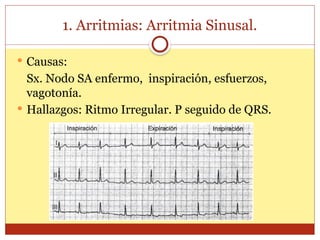

16. 1. Arritmias: Arritmia Sinusal.
 Causas:
Sx. Nodo SA enfermo, inspiración, esfuerzos,
vagotonía.
 Hallazgos: Ritmo Irregular. P seguido de QRS.

17. 1. Arritmias: Extrasístole supraventricular.
 Son de origen Auricular o nodal.
 Hallazgos: Ritmo alternante (regular-irregular).
QRS normal, seguido de pausa compensadora.

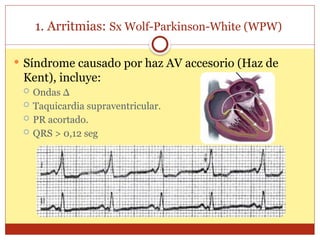

18. 1. Arritmias: Sx Wolf-Parkinson-White (WPW)
 Síndrome causado por haz AV accesorio (Haz de
Kent), incluye:
 Ondas Δ
 Taquicardia supraventricular.
 PR acortado.
 QRS > 0,12 seg

19. 1. Arritmia: Extrasístole Ventricular

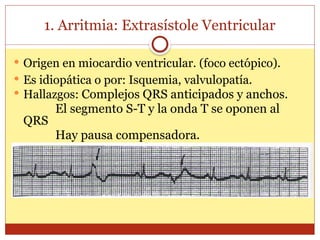

 Origen en miocardio ventricular. (foco ectópico).
 Es idiopática o por: Isquemia, valvulopatía.
 Hallazgos: Complejos QRS anticipados y anchos.
El segmento S-T y la onda T se oponen al
QRS
Hay pausa compensadora.

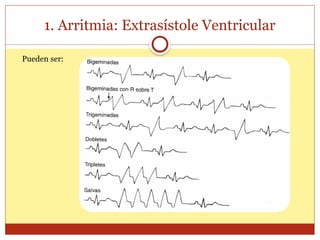

20. 1. Arritmia: Extrasístole Ventricular
Pueden ser:

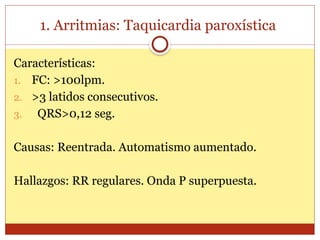

21. 1. Arritmias: Taquicardia paroxística
Características:
1. FC: >100lpm.
2. >3 latidos consecutivos.
3. QRS>0,12 seg.
Causas: Reentrada. Automatismo aumentado.
Hallazgos: RR regulares. Onda P superpuesta.

22. 1. Arritmias: Taquicardia paroxística

23. 1. Arritmias: Aleteo Auricular
 Circuito de despolarización auricular circular.
 Causas: Reentrada, cirugía bypass, dilatación
auricular, IC, valvulopatías.
 Hallazgos: II, III, aVF, V1.
 F. auricular: 230-320 lpm.
 Ondas P. “en dientes de sierra”.
 No hay línea isoeléctrica.
 QRS normal o alterado.

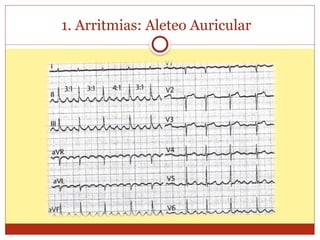

24. 1. Arritmias: Aleteo Auricular

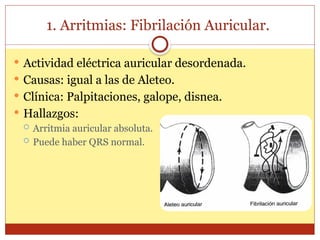

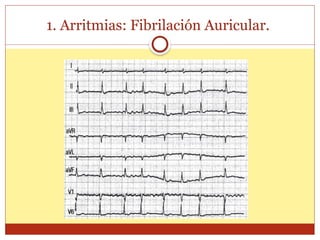

25. 1. Arritmias: Fibrilación Auricular.
 Actividad eléctrica auricular desordenada.
 Causas: igual a las de Aleteo.
 Clínica: Palpitaciones, galope, disnea.
 Hallazgos:
 Arritmia auricular absoluta.
 Puede haber QRS normal.

26. 1. Arritmias: Fibrilación Auricular.

27. 1. Arritmias: Fibrilación Ventricular
 Actividad eléctrica desordenada. Por múltiples
circuitos de reentrada.
 Hallazgos:
 Frecuencia > 350lpm
 No hay complejos QRS identificables.
 No hay ondas P.

28. 2. Bloqueos: Auriculo-Ventricular (AV)
 Causas: Inflamatorias, isquemia, digitálicos.
 1er grado:
 Prolongación del PQ.
 FC < 60lpm.
 R-R constantes.

29. 2. Bloqueos: Auriculo-Ventricular (AV)
 1er grado:

30. 2. Bloqueos: Auriculo-Ventricular (AV)
 2do grado:

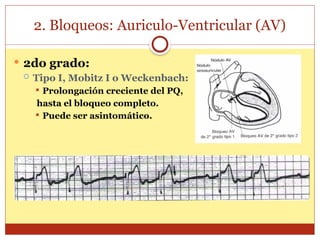

 Tipo I, Mobitz I o Weckenbach:
 Prolongación creciente del PQ,
hasta el bloqueo completo.
 Puede ser asintomático.

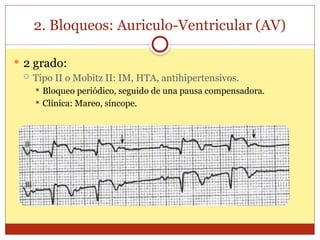

31. 2. Bloqueos: Auriculo-Ventricular (AV)
 2 grado:
 Tipo II o Mobitz II: IM, HTA, antihipertensivos.
 Bloqueo periódico, seguido de una pausa compensadora.
 Clínica: Mareo, síncope.

32. 2. Bloqueos: Auriculo-Ventricular (AV)

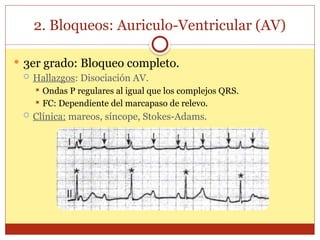

 3er grado: Bloqueo completo.
 Hallazgos: Disociación AV.
 Ondas P regulares al igual que los complejos QRS.
 FC: Dependiente del marcapaso de relevo.
 Clínica: mareos, síncope, Stokes-Adams.

33. 2. Bloqueos de rama
 Trastorno de conducción ventricular a nivel de ramas
específicas.
 Produce una despolarización tardía del lado
afectado.
 Causas: Hipertrofia, fibrosis,
infarto, medicamentos,
embolia pulmonar.

34. 2. Bloqueos: De rama derecha.
 Hallazgos:
 Ascenso inicial seguido de onda S y R´.
 QRS > 0,12 ms. Punto de inflexión > 0,3ms.
 Se observa mejor en V1 a V3.

35. 2. Bloqueos: De rama izquierda.

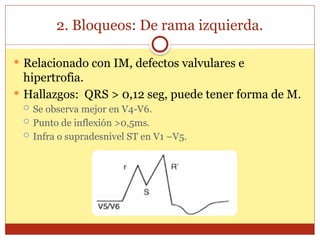

 Relacionado con IM, defectos valvulares e
hipertrofia.
 Hallazgos: QRS > 0,12 seg, puede tener forma de M.
 Se observa mejor en V4-V6.
 Punto de inflexión >0,5ms.
 Infra o supradesnivel ST en V1 –V5.

36. 3. Cardiopatía isquémica.
• No hay alteraciones EKG.
Angina
estable:
• Hay que repetir EKG luego de 10 min y con cada
episodio.
• Descenso ST en 2 derivaciones.
• Elevación del ST. Negatización de onda T.
Angina
inestable
• Acompañado de bloqueo de ramas.
• Ondas Q patológicas (Q de pardeé).
• Q > 0,02seg, Voltaje > 1/3 de R.
Necrosis

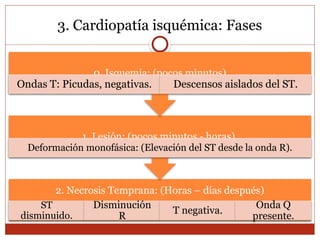

37. 3. Cardiopatía isquémica: Fases
2. Necrosis Temprana: (Horas – días después)
ST
disminuido.
Disminución
R
T negativa.
Onda Q
presente.
1. Lesión: (pocos minutos - horas)
Deformación monofásica: (Elevación del ST desde la onda R).
0. Isquemia: (pocos minutos)
Ondas T: Picudas, negativas. Descensos aislados del ST.

38. 3. Cardiopatía isquémica: Fases
4. Fase crónica: A partir del inicio del
infarto.
Onda T
positiva.
Q
pardée.
< Volt
de R
> ST.
3. Necrosis tardía: (1-2 semanas
después)
ST nuevamente
isoeléctrico.
Onda Q en máximo
desarrollo.

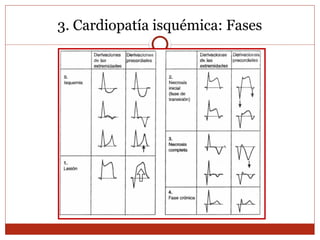

39. 3. Cardiopatía isquémica: Fases

40. 3. Cardiopatía isquémica: Fases

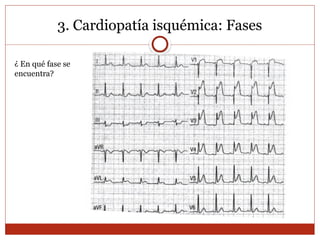

¿ En qué fase se
encuentra?

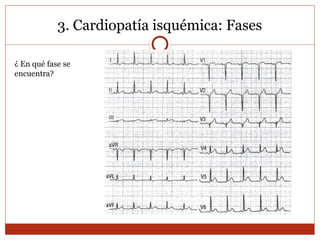

41. 3. Cardiopatía isquémica: Fases
¿ En qué fase se
encuentra?

42. 3. Cardiopatía isquémica: Ubicación
Posterior:
Imagen especular en V1-v2. R aumentado, ST deprimido.
Inferior:
DII, DIII. aVF.
Anterior:
V1- V4. DI y aVF.

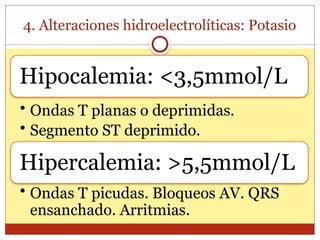

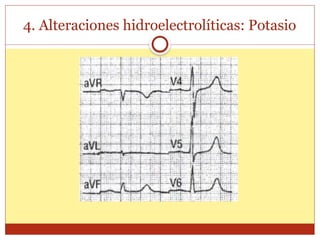

43. 4. Alteraciones hidroelectrolíticas: Potasio
Hipocalemia: <3,5mmol/L
• Ondas T planas o deprimidas.
• Segmento ST deprimido.
Hipercalemia: >5,5mmol/L
• Ondas T picudas. Bloqueos AV. QRS
ensanchado. Arritmias.

44. 4. Alteraciones hidroelectrolíticas: Potasio

45. 4. Alteraciones hidroelectrolíticas: Calcio
Hipocalcemia: <2,15mmol/L
• Segmento QT prolongado.
• Signo de Chovsteck y calambres.
Hipercalcemia: >2,6mmol/L
• Segmento QT acortado.

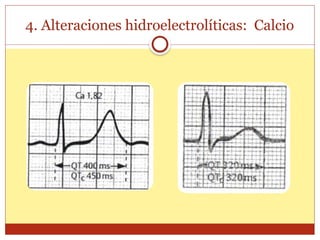

46. 4. Alteraciones hidroelectrolíticas: Calcio

47. Pericarditis: Hipertrofia ventricular:
 ST elevado, cóncavo
hacia arriba.
 Bajo voltaje.
 No hay ondas Q.
 Izquierda:
 QRS ancho.
 Desviación del eje a la
izquierda.
 Socolow > 3,5mv.
(RV5 + SV1)
 Derecha:
 P pulmonar (alta)
 ST deprimido.
5. Otras alteraciones.
