Este documento contiene una lista de accesorios para válvulas termostáticas y mandos, incluyendo racores, capuchones, soportes, vainas y placas. Proporciona códigos de producto, descripciones breves, especificaciones de empaque y embalaje de cada artículo. También incluye accesorios para sistemas de calefacción monotubo y bitubo como curvas de conexión, distanciadores de tubos, alargadores y sondas.
1. Accesorios para válvulas y mandos termostáticos
441 - Racor con bicono metálico. Para tubo de cobre.
441
Racor con bicono metálico.
Para tubo de cobre.
Descripción:
Unión con bicono metálico.
Para válvulas serie 220, 221, 224 y 225.
Cromado.
Para tubo de cobre.
Artículos:
Código conexión Envase Embalaje
441312 3/8" - Ø 12 bicono 100 -
441414 1/2" - Ø 14 monocono 100 -
441415 1/2" - Ø 15 monocono 100 -
441416 1/2" - Ø 16 bicono 100 -
209 - Capuchon contra manipulación y robo. Para mando serie 200
209
Capuchon contra
manipulación y robo. Para
mando serie 200
Descripción:
Capuchón contra manipulación y robo
para uso en locales públicos.
Para mando termostático de la serie
200.
Utilizar con la llave especial código
209001.
Artículos:
Código Envase Embalaje
209000 1 10
209 - Llave especial para el apriete del capuchón
209
Llave especial para el
apriete del capuchón
Descripción:
Llave especial para el apriete del
capuchón contra manipulación y robo.
Utilizar con los capuchones contra
manipulación de la serie 209.
Artículos:
2. Código Envase Embalaje
209001 1 10
475 - Soporte de contacto para sonda. Para mandos de la serie 203
475
Soporte de contacto para
sonda. Para mandos de la
serie 203
Descripción:
Soporte de contacto para sonda.
Para mandos de la serie 203.
Artículos:
Código Envase Embalaje
475001 1
475 - Vaina para sonda. Para cabezales serie 203.
475
Vaina para sonda. Para
cabezales serie 203.
Descripción:
Vaina para sonda.
Para cabezales 203.
Artículos:
Código . Envase Embalaje
475002 para art. 203502 1 -
475003 para art. 203702 1
4498 - Placa embellecedora simple de pared de ABS blanco
4498
Placa embellecedora simple
de pared de ABS blanco
Descripción:
Placa embellecedora simple de pared.
De ABS blanco RAL 9010.
Artículos:
Código Envase Embalaje
449800 100 -
3. 4490 - Mando para cuerpos termostáticos
4490
Mando para cuerpos
termostáticos
Descripción:
Mando para cuerpos termostáticos.
Para válvulas de las series 220, 221,
222, 223, 224, 225 y 227.
Artículos:
Código Envase Embalaje
449010 1 100
Accesorios para válvulas y detentores
383
Racor de conexión con junta
tórica.
Descripción:
Racor de conexión con junta tórica para
el empleo con las series 679 y 681 para
tubos Ø 20.
Cromado.
Artículos:
Código Envase Embalaje
383551 10 100
381
Enlace telescópico de
válvulas y detentores para
radiadores
Descripción:
Enlace telescópico de válvulas y
detentores para radiadores.
Extensión: 15 mm.
Presión máxima de servicio: 10 bar.
Temperatura máxima de servicio:
100°C.
Artículos:
Código conexiones Envase Embalaje
381302 3/8" M x tuerca 1/2" H 1 10
381402 1/2" M x tuerca 3/4" H 1 10
4. 383
Racor hembra - bicono.
Cromado.
Descripción:
Racor hembra - bicono.
Cromado.
Artículos:
Código Envase Embalaje
383151 23 p.1,5 H x 3/4” M 10 -
384
Racor macho-bicono.
Cromado.
Descripción:
Racor macho-bicono. Cromado.
Artículos:
Código uniones Envase Embalaje
384031 3/8" M x 23 p.1,5 M 10 -
384041 1/2" M x 23 p.1,5 M 10 -
382
Racor con tuerca móvil Ø 23
p. 1,5
Descripción:
Racor con tuerca móvil 23 p.1,5.
Cromado.
Presión máxima de servicio: 10 bar.
Temperatura máxima de servicio:
100°C.
Artículos:
Código . Envase Embalaje
382000 23 p.1,5 M x tuerca 23 p.1,5 H 10 -
5. 936
Alargador para la conexión
entre el racor curvo con
fijación a la pared
Descripción:
Alargador para la conexión entre el racor
curvo con fijación a la pared de la serie
933 y las válvulas del radiador.
En cobre recocido, cromado.
Con junta de goma de forma especial.
Longitud: 200 mm (útil 188 mm).
Artículos:
Código diametro Envase Embalaje
936400 1/2" x Ø 16 1
3871
Llave para tuercas
hexagonales de 26 y 30 mm
Descripción:
Llave para tuercas hexagonales
de 26 y 30 mm.
Para racores de las series 437, 444, 445,
447, 679, 680, 681 23 p.1,5 y 3/4”.
Artículos:
Código Envase Embalaje
387100 1 4
3871
Llave multiuso, para enlaces
de 3/8” a 1”
Descripción:
Llave multiuso.
Se puede utilizar para enlaces de 3/8” a
1”.
Artículos:
Código Envase Embalaje
387127 1 10

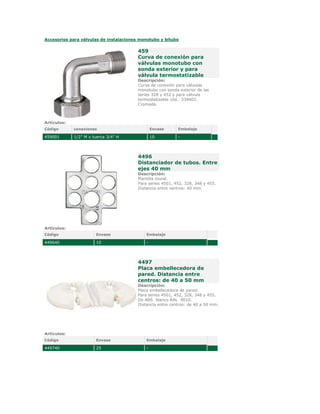

6. Accesorios para válvulas de instalaciones monotubo y bitubo
459
Curva de conexión para
válvulas monotubo con
sonda exterior y para
válvula termostatizable
Descripción:
Curva de conexión para válvulas
monotubo con sonda exterior de las
series 328 y 452 y para válvula
termostatizable cód. 339402.
Cromada.
Artículos:
Código conexiones Envase Embalaje
459001 1/2" M x tuerca 3/4" H 10 -
4496
Distanciador de tubos. Entre
ejes 40 mm
Descripción:
Plantilla mural.
Para series 4501, 452, 328, 348 y 455.
Distancia entre centros: 40 mm.
Artículos:
Código Envase Embalaje
449640 10 -
4497
Placa embellecedora de
pared. Distancia entre
centros: de 40 a 50 mm
Descripción:
Placa embellecedora de pared.
Para series 4501, 452, 328, 348 y 455.
De ABS blanco RAL 9010.
Distancia entre centros: de 40 a 50 mm.
Artículos:
Código Envase Embalaje
449740 25 -
7. 453
Alargador en latón para
sonda
Descripción:
Alargador en latón para sonda.
Para series 348, 4501 y 455.
Artículos:
Código largo (mm) utilización Envase Embalaje
453020 200 348 - 4501 - 455400 - 455500 10 -
453030 300 455600 - 455601 10 -
454
Sonda exterior en latón
cromado Ø 15 mm
Descripción:
Sonda exterior en latón cromado Ø 15
mm.
Por conectar al lado inferior con series
452 y 328 y al lado superior con series
223, 227, 339 y 341.
Artículos:
Código largo (mm) Envase Embalaje
454060 600 5 -
454090 900 5 -
