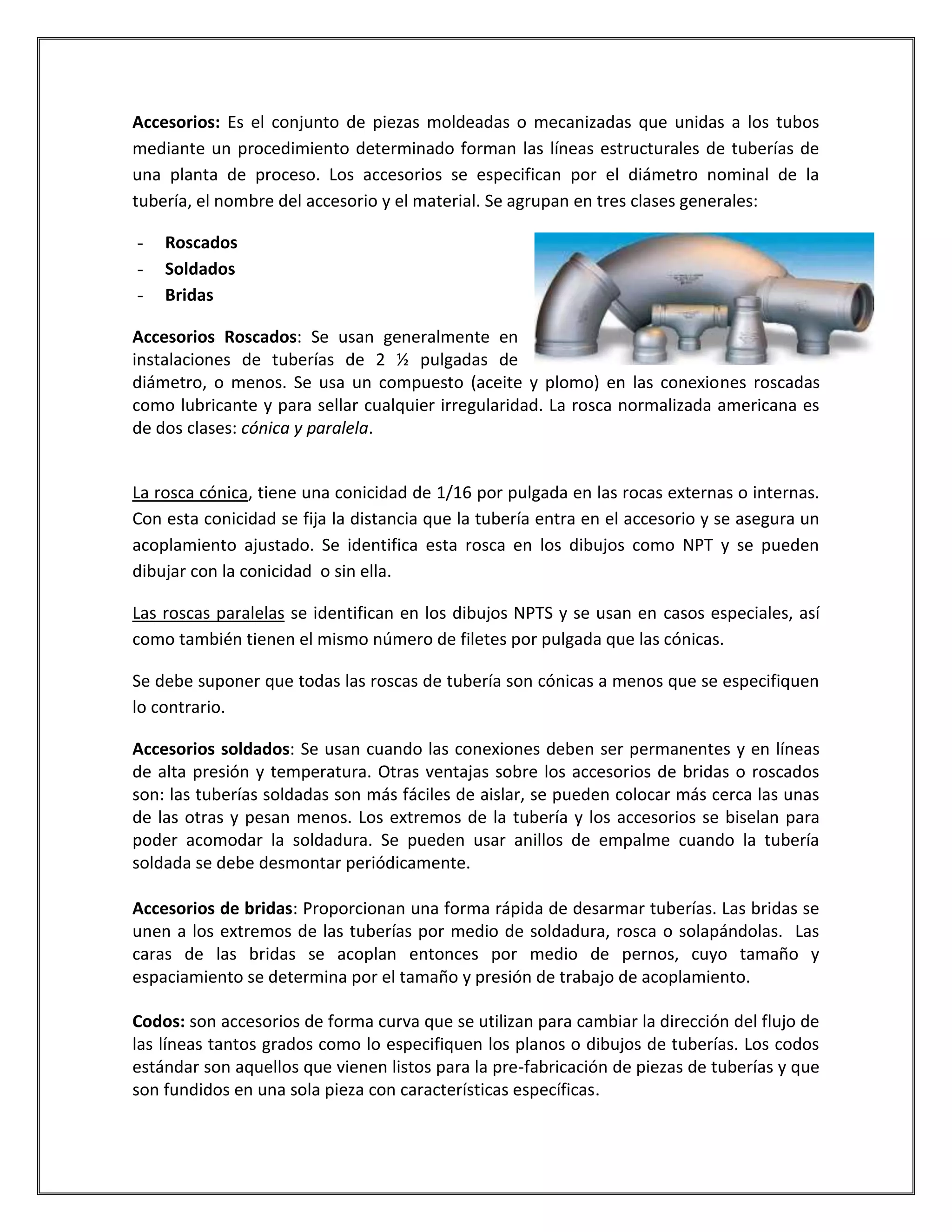

Accesorios: Es el conjunto de piezas moldeadas o mecanizadas que unidas a los tubos
mediante un procedimiento determinado forman las líneas estructurales de tuberías de
una planta de proceso. Los accesorios se especifican por el diámetro nominal de la
tubería, el nombre del accesorio y el material. Se agrupan en tres clases generales:
-

Roscados
Soldados
Bridas

Accesorios Roscados: Se usan generalmente en
instalaciones de tuberías de 2 ½ pulgadas de
diámetro, o menos. Se usa un compuesto (aceite y plomo) en las conexiones roscadas
como lubricante y para sellar cualquier irregularidad. La rosca normalizada americana es
de dos clases: cónica y paralela.
La rosca cónica, tiene una conicidad de 1/16 por pulgada en las rocas externas o internas.
Con esta conicidad se fija la distancia que la tubería entra en el accesorio y se asegura un
acoplamiento ajustado. Se identifica esta rosca en los dibujos como NPT y se pueden
dibujar con la conicidad o sin ella.
Las roscas paralelas se identifican en los dibujos NPTS y se usan en casos especiales, así
como también tienen el mismo número de filetes por pulgada que las cónicas.
Se debe suponer que todas las roscas de tubería son cónicas a menos que se especifiquen
lo contrario.
Accesorios soldados: Se usan cuando las conexiones deben ser permanentes y en líneas
de alta presión y temperatura. Otras ventajas sobre los accesorios de bridas o roscados
son: las tuberías soldadas son más fáciles de aislar, se pueden colocar más cerca las unas
de las otras y pesan menos. Los extremos de la tubería y los accesorios se biselan para
poder acomodar la soldadura. Se pueden usar anillos de empalme cuando la tubería
soldada se debe desmontar periódicamente.
Accesorios de bridas: Proporcionan una forma rápida de desarmar tuberías. Las bridas se
unen a los extremos de las tuberías por medio de soldadura, rosca o solapándolas. Las
caras de las bridas se acoplan entonces por medio de pernos, cuyo tamaño y
espaciamiento se determina por el tamaño y presión de trabajo de acoplamiento.
Codos: son accesorios de forma curva que se utilizan para cambiar la dirección del flujo de
las líneas tantos grados como lo especifiquen los planos o dibujos de tuberías. Los codos
estándar son aquellos que vienen listos para la pre-fabricación de piezas de tuberías y que
son fundidos en una sola pieza con características específicas.
Codo de 90°

-

Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero
inoxidable, Vidrio, Cobre, Latón, CPVC, Asbesto.
Características:
Diámetro: Es el tamaño del orificio del codo entre sus paredes existen desde ¼'' hasta 120''.
Angulo: existente entre ambos extremos del codo y sus grados dependen del giro o
desplazamiento que requiera la línea
Radio: dimensión que va desde el vértice hacia uno de sus arcos, pueden ser: radio corto,
largo, de retorno y extra largo.
Espesores: determina el grosor de pared del codo
Aleación: tipo de material o mezcla de materiales con el cual se elabora el codo
Junta: procedimiento que se emplea para pegar un codo con un tubo y puede ser: soldable a
tope, roscable, embutible.
Aplicación: Realizan el cambio de dirección de una tubería en 90°

Codo de 45°

-

-

Tipos: PVC, Galvanizados, Cobre, Acero al
Carbón, Acero Inoxidable, Aleaciones, Acero
inoxidable, Vidrio, Cobre, Latón, CPVC, Asbesto.
Características:
Diámetro: Es el tamaño del orificio del codo entre sus paredes los cuales existen desde ¼''
hasta 120''.
Angulo: existente entre ambos extremos del codo y sus grados dependen del giro o
desplazamiento que requiera la línea
Radio: dimensión que va desde el vértice hacia uno de sus arcos, pueden ser: radio corto,
largo, de retorno y extra largo.
Espesores: determinada por el grosor de la pared del codo
Aleación: tipo de material o mezcla de materiales con el cual se elabora el codo
Junta: procedimiento que se emplea para pegar un codo con un tubo y puede ser: soldable a
tope, roscable, embutible.
Aplicación: Realizan el cambio de dirección de una tubería en 45°
Codo de 180°

Para este son las misma especificaciones que para el codo de 45° y para el de 90°.

Tee

Tee Recta

-

-

Tipos: Acero al carbón, Aleación, Acero inoxidable, Acero de baja temperatura, Acero de alto
rendimiento
Características:
Tamaño de las uniones en T rectas: T recta sin costura: 1/2″~32″ T recta: 6″~60″
Grosor de la pared: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140,
sch160, xxs, sch5s, sch20s, sch40s, sch80s, Grosormáx. de la pared: 200mm
Aplicación: estos accesorios ofrecen un medio alternativo de conexión a un cabezal principal,
sin necesidad de reforzamiento; generalmente están preformados a la curvatura de la tubería
a la cual se van a unir.
Tee Reductora

-

Tipos: Acero al carbón, Aleación, Acero inoxidable, Acero de baja temperatura, Acero de alto
rendimiento
Características:
Tamaño de las uniones en T reductoras: T de reducción sin costuras: 1/2″~32″ T de
reducción:6″~60″
Grosor de la pared: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140,
sch160, xxs, sch5s, sch20s, sch40s, sch80s, Grosormáx. de la pared: 200mm
Aplicación:Son accesorios que se fabrican de diferentes tipos de materiales, aleaciones,
diámetros, se utiliza para efectuar fabricación en líneas de tubería.

Cruces Rectas y Reductoras

Las primeras se pueden obtener generalmente en almacén, pero las reductoras son de
muy difícil obtención;
Es preferible usar tés y no cruces debido a su economía,obtenibilidad y disminución de
número de artículos en inventario para mantenimiento; a excepción de donde el espacio
es restringido en tuberías marinas o trabajos críticos. No se necesita reforzar la unión.

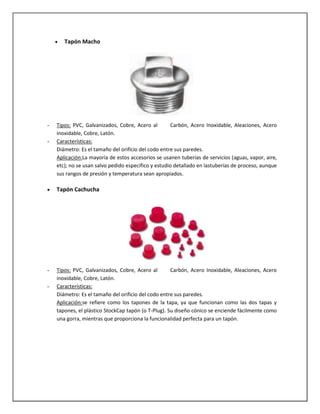

Tapón Macho

-

Tipos: PVC, Galvanizados, Cobre, Acero al
Carbón, Acero Inoxidable, Aleaciones, Acero
inoxidable, Cobre, Latón.
Características:
Diámetro: Es el tamaño del orificio del codo entre sus paredes.
Aplicación:La mayoría de estos accesorios se usanen tuberías de servicios (aguas, vapor, aire,
etc); no se usan salvo pedido especifico y estudio detallado en lastuberías de proceso, aunque
sus rangos de presión y temperatura sean apropiados.

Tapón Cachucha

-

Tipos: PVC, Galvanizados, Cobre, Acero al
Carbón, Acero Inoxidable, Aleaciones, Acero
inoxidable, Cobre, Latón.
Características:
Diámetro: Es el tamaño del orificio del codo entre sus paredes.
Aplicación:se refiere como los tapones de la tapa, ya que funcionan como las dos tapas y
tapones, el plástico StockCap tapón (o T-Plug). Su diseño cónico se enciende fácilmente como
una gorra, mientras que proporciona la funcionalidad perfecta para un tapón.
Reducción Bushing

-

Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero
inoxidable, Cobre, Latón.
Características:
Diámetro: Es el tamaño del orificio entre sus paredes.
Aplicación: son accesorios de forma cónica, fabricadas de diversos materiales y aleaciones. Se
utilizan para disminuir el volumen del fluido a través de las líneas de tuberías.
Estándar concéntrica. Es un accesorio reductor que se utiliza para disminuir el caudal del
fluido aumentando su velocidad, manteniendo su eje.

Reducción Campana

-

Tipos: PVC, Galvanizados, Cobre, Acero al
Carbón, Acero Inoxidable, Aleaciones, Acero
inoxidable, Cobre, Latón.
Características:
Diámetro: Es el tamaño del orificio entre sus paredes.
Estandar excéntrica: es un accesorio reductor que se usa para disminuir el caudal del fluido en
la línea aumentando su velocidad perdiendo su eje.
Aplicación: son accesorios de forma cónica, se utilizan para disminuir el volumen del fluido a
través de las líneas de tuberías.
Cople Roscado

Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero
inoxidable, Cobre, Latón.
- Características:
Diámetro: Es el tamaño del orificio entre sus paredes.
Aplicación: Une tuberías y accesorios en línea recta que tengan extremos roscados.
-

Cople Reductor

Tipos: PVC, Galvanizados, Cobre, Acero al
Carbón, Acero Inoxidable, Aleaciones, Acero
inoxidable, Cobre, Latón.
- Características:
Diámetro: Es el tamaño del orificio entre sus paredes.
Aplicación:Une tuberías roscadas de diferentes diámetros, se puede fabricar a partir de piezas
forjadas.
-

Niple

Tipos: PVC, Galvanizados, Cobre, Acero al
Carbón, Acero Inoxidable, Aleaciones, Acero
inoxidable, Cobre, Latón.
- Características:
Diámetro: Es el tamaño del orificio entre sus paredes
Aplicación:Junta uniones, válvulas, filtros, accesorios; básicamente es un tramo de tubería roscado
que se puede hacer en campo, aunque es preferible comprarlo hecho, sobre todo si lleva algún
recubrimiento (galvanizado).
-
Niple de Tanque

-

Tipos: Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones,
Características:
Diámetro: Es el tamaño del orificio entre sus paredes.

- Se usa para realizar conexiones roscadas a recipientes sin presión o a baja presión, la longitud
total es generalmente 150 mm, con rosca cónica para tuberías para tuercas de cierre (no se
recomienda el uso de este artefacto).

Válvula
Las válvulas tienen como función básica el control del flujo de un fluido, tanto en dirección como
en cantidad, lo cual realizará por la inserción de un objeto (elemento de control de flujo ), y la
acción anterior permitirá la diversificación, restricción o regulación de flujo.
- Especificación:
La especificación de una válvula es un proceso concienzudo que involucra muy variadas
definiciones, a continuación se enlistan los criterios mínimos que se deben tomar en cuenta:
a) Tipo de válvula.
b) Material de que esta hecha.
c) Tipo de conexiones (roscada, soldable, bridada ,etc )
d) Rango de presión de operación.
e) Diámetro nominal.
f) Definición del elemento de control y sus asientos.
g) Definición del vástago y bonete.
h) Definición del volante o artefacto de operación de la válvula.
Tipos y Características.
Las válvulas pueden ser de varios tipos según sea el diseño del cuerpo y el movimiento del
obturador. Las válvulas de movimiento lineal en las que el obturador se mueve en la dirección de
su propio eje se clasifican como se especifica a continuación.
Válvula de Globo
De simple asiento, de doble asiento y de
obturador equilibrado respectivamente. Las
válvulas de simple asiento precisan de un
actuador de mayor tamaño para que el
obturador cierre en contra de la presión
diferencial del proceso. Se emplean cuando la
presión del fluido es baja y se precisa que las
fugas en posición de cierre sean mínimas. El
cierre estanco se logra con obturadores
provistos de una arandela de teflón. En la
válvula de doble asiento o de obturador
equilibrado la fuerza de desequilibrio
desarrollada por la presión diferencial a través
del obturador es menor que en la válvula de
simple asiento. Por este motivo se emplea en
válvulas de gran tamaño o bien cuando deba
trabajarse con una alta presión diferencial.
Válvula en Angulo
Permite obtener un flujo de caudal regular sin
excesivas turbulencias y es adecuada para
disminuirla erosión cuando esta es considerable
por las características del fluido o por la
excesiva presión diferencial. El diseño de la
válvula es idóneo para el control de fluidos que
vaporizan, para trabajar con grandes presiones
diferenciales y para los fluidos que contienen
sólidos en suspensión.
Válvula de tres vías
Este tipo de válvula se emplea generalmente
para mezclar fluidos, o bien para derivar un
flujo de entrada dos de salida. Las válvulas de
tres vías intervienen típicamente en el control
de temperatura de intercambiadores de calor.
Válvula de Compuerta
Es adecuada generalmente para control, ya que
en posiciones intermedias tiende a bloquearse.
Presentar muy poca resistencia al flujo de fluido
en posición de apertura total.

Válvula de Jaula
Consiste en un obturador cilíndrico que desliza
en una jaula con orificios adecuados a las
características de caudal deseadas en la válvula.
Se caracteriza por el fácil desmontaje del
obturador y por que este puede incorporar
orificios que permiten eliminar prácticamente el
desequilibrio de fuerzas producido por la presión
diferencial favoreciendo la estabilidad del
funcionamiento. Por este motivo este tipo de
obturador equilibrado se emplea en válvulas de
gran tamaño. Como el obturador esta contenido
dentro de la jaula, la válvula es muy resistente a
las vibraciones y al desgaste. Por otro lado, el
obturador puede disponer de aros de teflón que,
con la válvula en posición cerrada, asientan
contra la jaula y permiten lograr así un cierre
hermético.
Válvula en Y
Es adecuada como válvula de cierre y de control.
Se caracteriza por su baja perdida de carga y
como válvula de control presenta una gran
capacidad de caudal. Posee una característica de
auto drenaje cuando esta instalada inclinada con
un cierto ángulo. Se emplea en instalaciones
criogénicas.
Válvula de Cuerpo Partido
Es una modificación de la válvula de globo de
simple asiento teniendo el cuerpo partido en dos
partes entre las cuales esta presionado el
asiento. un flujo suave del fluido sin espacios
muertos en el cuerpo. Se emplea principalmente
para fluidos viscosos y en la industria
alimentaría.
Válvula Saunders
La válvula se caracteriza por que el cuerpo puede
revestirse fácilmente de goma o de plástico para
trabajar con fluidos agresivos. Se utiliza en procesos
químicos difíciles, en particular en el manejo de
fluidos negros o agresivos o en el control de fluidos
conteniendo sólidos en suspensión.
Válvula de Compresión
Funciona mediante el pinzamiento de dos o más
elementos flexibles, por ejemplo, un tubo de
goma. Igual que las válvulas de diafragma se
caracterizan porque proporcionan un optimo
control en posición de cierre parcial y se aplican
fundamentalmente en el manejo de fluidos
negros corrosivos, viscosos o conteniendo
partículas sólidas en suspensión.
Válvula de Obturador excéntrico
rotativo
Consiste en un obturador de superficie esférica
que tiene un movimiento rotativo excéntrico y
que esta unido al eje de giro por uno o dos
brazos flexibles. El eje de giro sale al exterior del
cuerpo y es accionado por el vástago de un
servomotor. El par de este es reducido gracias al
movimiento excéntrico de la cara esférica del
obturador. La válvula se caracteriza por su gran
capacidad de caudal, comparable a las válvulas
mariposa y a las de bola y por su elevada
perdida de carga admisible.

consideran 90 grados y en control continuo 60
grados, a partir de la posición de cierre ya que la
ultima
parte
del
giro
es
bastante
inestable),siempre que la presión diferencial
permanezca constante. En la sección de la
válvula es importante considerar las presiones
diferenciales correspondientes a las posiciones
de completa apertura y de cierre; se necesita
una fuerza grande del actuador para accionar la
válvula en caso de una caída de presión elevada.
Las válvulas de mariposa se emplean para el
control de grandes caudales de presión a baja
presión.
Válvula de Bola

El cuerpo de la válvula tiene una cavidad interna
esférica que alberga un obturador en forma de
bola o esfera. La bola tiene un corte adecuado
(usualmente en V) que fija la curva
característica de la válvula, y gira
transversalmente accionada por un servomotor
exterior. El cierre estanco se logra con un aro de
teflón incorporado al cuerpo contra el cual
asienta la bola cuando la válvula esta cerrada.
En posición de apertura total, la válvula equivale
aproximadamente en tamaño a 75% del tamaño
Válvula de obturador cilíndrico
de la tubería. La válvula de bola se emplea
excéntrico
principalmente en el control de caudal de
Tiene un obturador cilíndrico excéntrico que fluidos negros, o bien en fluidos con gran
asienta contra un cuerpo cilíndrico. El cierre porcentaje de sólidos en suspensión.
hermético se consigue con un revestimiento de
goma o teflón en la cara del cuerpo donde Una válvula de bola típica es la válvula de
asienta el obturador. La válvula es de bajo costo macho que consiste en un macho de forma
y tiene una capacidad relativamente alta es cilíndrica o troncocónica con un orificio
adecuada para fluidos corrosivos y líquidos transversal igual al diámetro interior de la
tubería. El macho ajusta en el cuerpo de la
viscosos o conteniendo sólidos en suspensión.
válvula y tiene un movimiento de giro de 90
grados. Se utiliza generalmente en el control
Válvula de Mariposa
manual todo-nada de líquidos o gases y en
regulación de caudal.
Esta formado por un anillo cilíndrico dentro del
cual gira transversalmente un disco circular. La
válvula cierra herméticamente mediante un
anillo de goma encastrado en el cuerpo. Un
servomotor acciona el eje de giro del disco
yejerce su par máximo cuando la válvula esta
totalmente abierta (en control todo-nada se

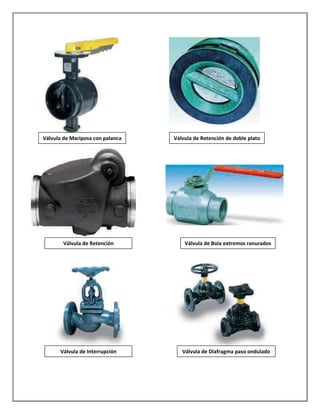

Válvula de Mariposa con palanca

Válvula de Retención de doble plato

Válvula de Retención

Válvula de Bola extremos ranurados

Válvula de Interrupción

Válvula de Diafragma paso ondulado

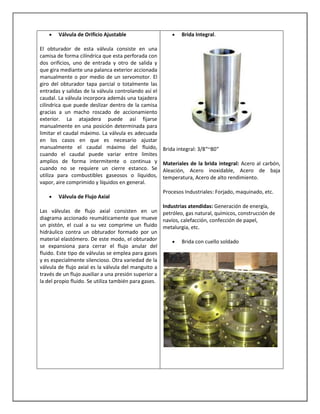

Válvula de Orificio Ajustable
El obturador de esta válvula consiste en una
camisa de forma cilíndrica que esta perforada con
dos orificios, uno de entrada y otro de salida y
que gira mediante una palanca exterior accionada
manualmente o por medio de un servomotor. El
giro del obturador tapa parcial o totalmente las
entradas y salidas de la válvula controlando así el
caudal. La válvula incorpora además una tajadera
cilíndrica que puede deslizar dentro de la camisa
gracias a un macho roscado de accionamiento
exterior. La atajadera puede así fijarse
manualmente en una posición determinada para
limitar el caudal máximo. La válvula es adecuada
en los casos en que es necesario ajustar
manualmente el caudal máximo del fluido,
cuando el caudal puede variar entre limites
amplios de forma intermitente o continua y
cuando no se requiere un cierre estanco. Se
utiliza para combustibles gaseosos o líquidos,
vapor, aire comprimido y líquidos en general.
Válvula de Flujo Axial

Brida Integral.

Brida integral: 3/8″~80″
Materiales de la brida integral: Acero al carbón,
Aleación, Acero inoxidable, Acero de baja
temperatura, Acero de alto rendimiento.
Procesos Industriales: Forjado, maquinado, etc.

Industrias atendidas: Generación de energía,
Las válvulas de flujo axial consisten en un petróleo, gas natural, químicos, construcción de
diagrama accionado reumáticamente que mueve navíos, calefacción, confección de papel,
un pistón, el cual a su vez comprime un fluido metalurgia, etc.
hidráulico contra un obturador formado por un
material elastómero. De este modo, el obturador
Brida con cuello soldado
se expansiona para cerrar el flujo anular del
fluido. Este tipo de válvulas se emplea para gases
y es especialmente silencioso. Otra variedad de la
válvula de flujo axial es la válvula del manguito a
través de un flujo auxiliar a una presión superior a
la del propio fluido. Se utiliza también para gases.
Brida soldada deslizable

Descripción de la brida soldada deslizable:
es un tipo de brida industrial que se desliza
sobre los extremos de la tubería y luego son
soldadas en el lugar. El interior y exterior de
la brida están soldados, resultando en una
resistencia suficiente y sin pérdidas. Las
bridas deslizables pueden ser fácilmente
fijadas y soldadas en diferentes tubos.
Aplicaciones de baja presión.
Materiales: Acero al carbón, aleación, acero
inoxidable, acero de baja temperatura, acero
de alto rendimiento.
Procesos industriales: forjado, maquinado.

Brida soldada tipo placa
Proceso industrial: Forjado, maquinado.
Industrias servidas: Energía eléctrica,
petróleo, gas natural, químicos, construcción
de navíos, calefacción, confección de papel,
metalurgia.
Materiales: Acero al carbón, aleación, acero
inoxidable, acero de baja temperatura, acero
de alto rendimiento.

Brida roscada

Descripción de la brida roscada: es un
dispositivo económico y de ahorro de tiempo
usado
en
diferentes
aplicaciones
industriales. Puede ser ensamblado al tubo
sin soldar, haciéndolo adecuado para usos en
servicios de presión extremadamente alta a
una temperatura atmosférica, y en áreas
altamente explosivas donde la soldadura es
peligrosa. El diámetro está roscado para
combinar con un tubo roscado en la parte
externa.

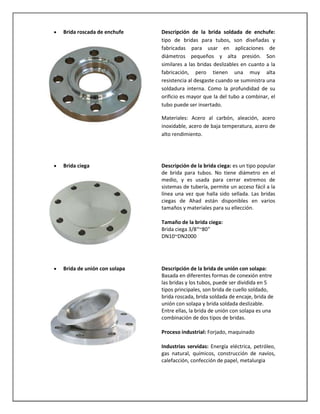

Brida roscada de enchufe

Descripción de la brida soldada de enchufe:
tipo de bridas para tubos, son diseñadas y
fabricadas para usar en aplicaciones de
diámetros pequeños y alta presión. Son
similares a las bridas deslizables en cuanto a la
fabricación, pero tienen una muy alta
resistencia al desgaste cuando se suministra una
soldadura interna. Como la profundidad de su
orificio es mayor que la del tubo a combinar, el
tubo puede ser insertado.
Materiales: Acero al carbón, aleación, acero
inoxidable, acero de baja temperatura, acero de
alto rendimiento.

Brida ciega

Descripción de la brida ciega: es un tipo popular
de brida para tubos. No tiene diámetro en el
medio, y es usada para cerrar extremos de
sistemas de tubería, permite un acceso fácil a la
línea una vez que halla sido sellada. Las bridas
ciegas de Ahad están disponibles en varios
tamaños y materiales para su ellección.
Tamaño de la brida ciega:
Brida ciega 3/8″~80″
DN10~DN2000

Brida de unión con solapa

Descripción de la brida de unión con solapa:
Basada en diferentes formas de conexión entre
las bridas y los tubos, puede ser dividida en 5
tipos principales, son brida de cuello soldado,
brida roscada, brida soldada de encaje, brida de
unión con solapa y brida soldada deslizable.
Entre ellas, la brida de unión con solapa es una
combinación de dos tipos de bridas.
Proceso industrial: Forjado, maquinado
Industrias servidas: Energía eléctrica, petróleo,
gas natural, químicos, construcción de navíos,
calefacción, confección de papel, metalurgia

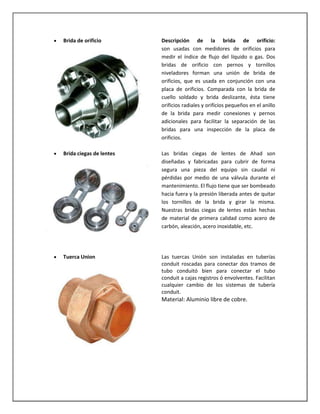

Brida de orificio

Descripción de la brida de orificio:
son usadas con medidores de orificios para
medir el índice de flujo del líquido o gas. Dos
bridas de orificio con pernos y tornillos
niveladores forman una unión de brida de
orificios, que es usada en conjunción con una
placa de orificios. Comparada con la brida de
cuello soldado y brida deslizante, ésta tiene
orificios radiales y orificios pequeños en el anillo
de la brida para medir conexiones y pernos
adicionales para facilitar la separación de las
bridas para una inspección de la placa de
orificios.

Brida ciegas de lentes

Las bridas ciegas de lentes de Ahad son
diseñadas y fabricadas para cubrir de forma
segura una pieza del equipo sin caudal ni
pérdidas por medio de una válvula durante el
mantenimiento. El flujo tiene que ser bombeado
hacia fuera y la presión liberada antes de quitar
los tornillos de la brida y girar la misma.
Nuestras bridas ciegas de lentes están hechas
de material de primera calidad como acero de
carbón, aleación, acero inoxidable, etc.

Tuerca Union

Las tuercas Unión son instaladas en tuberías
conduit roscadas para conectar dos tramos de
tubo conduitó bien para conectar el tubo
conduit a cajas registros ó envolventes. Facilitan
cualquier cambio de los sistemas de tubería
conduit.

Material: Aluminio libre de cobre.

Más contenido relacionado

La actualidad más candente

Balance de energía con pérdidas de fricción
Balance de energía con pérdidas de fricciónBalance de energía con pérdidas de fricción
Balance de energía con pérdidas de fricción
Alex Genez

FLUJO DE FLUIDOS EN TUBERIAS
FLUJO DE FLUIDOS EN TUBERIASFLUJO DE FLUIDOS EN TUBERIAS
FLUJO DE FLUIDOS EN TUBERIAS
Robin Gomez Peña

Válvulas y accesorios
Válvulas y accesoriosVálvulas y accesorios
Válvulas y accesorios
Edison Herrera Núñez

Ejercicios 2daunidad
Ejercicios 2daunidadEjercicios 2daunidad
Ejercicios 2daunidad
julio valladares ibañez

S07.s1 - Problemas Resueltos en Energia y Perdidas de Carga.pdf
S07.s1 - Problemas Resueltos en Energia y Perdidas de Carga.pdfS07.s1 - Problemas Resueltos en Energia y Perdidas de Carga.pdf
S07.s1 - Problemas Resueltos en Energia y Perdidas de Carga.pdf
Miguel Angel Vilca Adco

Transporte de fluidos "Tuberia"
Transporte de fluidos "Tuberia"Transporte de fluidos "Tuberia"
Transporte de fluidos "Tuberia"
RobnelvicZabala

Problemas fluidos
Problemas fluidosProblemas fluidos
Problemas fluidos
ENZO LLANOS PALACIOS

Solucionario mecánica de fluidos e hidráulica 02
Solucionario mecánica de fluidos e hidráulica 02Solucionario mecánica de fluidos e hidráulica 02
Solucionario mecánica de fluidos e hidráulica 02
sap200

Deformacion en vigas
Deformacion en vigasDeformacion en vigas
Deformacion en vigas
Prodise

Viscosidad del agua
Viscosidad del aguaViscosidad del agua
Viscosidad del agua
faustozurita

Perdida de-energia-en-tuberias-por-accesorios
Perdida de-energia-en-tuberias-por-accesoriosPerdida de-energia-en-tuberias-por-accesorios
Perdida de-energia-en-tuberias-por-accesorios
Esther Silva Gonsales

Perdidas carga en accesorios
Perdidas carga en accesoriosPerdidas carga en accesorios
Perdidas carga en accesorios
Fredy Ponceca Anca

Hidraulica
HidraulicaHidraulica
Hidraulica
lorencholll

Modulo de elasticidad
Modulo de elasticidadModulo de elasticidad
Modulo de elasticidad
Pablo Lázaro

15 pérdidas de carga
15 pérdidas de carga15 pérdidas de carga
15 pérdidas de carga
David Rojas

Aplicaciones de las ecuaciones diferenciales a problemas vaciado de tanques (...
Aplicaciones de las ecuaciones diferenciales a problemas vaciado de tanques (...Aplicaciones de las ecuaciones diferenciales a problemas vaciado de tanques (...
Aplicaciones de las ecuaciones diferenciales a problemas vaciado de tanques (...
Yeina Pedroza

Ejercicios sobre numero de reynolds
Ejercicios sobre numero de reynoldsEjercicios sobre numero de reynolds
Ejercicios sobre numero de reynolds
franjbj_1993

Problemas resueltos - RESISTENCIA DE MATERIALES
Problemas resueltos - RESISTENCIA DE MATERIALESProblemas resueltos - RESISTENCIA DE MATERIALES
Problemas resueltos - RESISTENCIA DE MATERIALES
Carlos Ismael Campos Guerra

Solucionario de mecánica de fluidos aplicada Mott 6 edición
Solucionario de mecánica de fluidos aplicada Mott 6 ediciónSolucionario de mecánica de fluidos aplicada Mott 6 edición
Solucionario de mecánica de fluidos aplicada Mott 6 edición
Maria Reyes

001 resistenciamaterialesi
001 resistenciamaterialesi001 resistenciamaterialesi
001 resistenciamaterialesi
David Henrry Rosas Cruz


La actualidad más candente (20)

Balance de energía con pérdidas de fricción
Balance de energía con pérdidas de fricciónBalance de energía con pérdidas de fricción
Balance de energía con pérdidas de fricción

FLUJO DE FLUIDOS EN TUBERIAS
FLUJO DE FLUIDOS EN TUBERIASFLUJO DE FLUIDOS EN TUBERIAS
FLUJO DE FLUIDOS EN TUBERIAS

Válvulas y accesorios
Válvulas y accesoriosVálvulas y accesorios
Válvulas y accesorios

Ejercicios 2daunidad
Ejercicios 2daunidadEjercicios 2daunidad
Ejercicios 2daunidad

S07.s1 - Problemas Resueltos en Energia y Perdidas de Carga.pdf
S07.s1 - Problemas Resueltos en Energia y Perdidas de Carga.pdfS07.s1 - Problemas Resueltos en Energia y Perdidas de Carga.pdf
S07.s1 - Problemas Resueltos en Energia y Perdidas de Carga.pdf

Transporte de fluidos "Tuberia"
Transporte de fluidos "Tuberia"Transporte de fluidos "Tuberia"
Transporte de fluidos "Tuberia"

Problemas fluidos
Problemas fluidosProblemas fluidos
Problemas fluidos

Solucionario mecánica de fluidos e hidráulica 02
Solucionario mecánica de fluidos e hidráulica 02Solucionario mecánica de fluidos e hidráulica 02
Solucionario mecánica de fluidos e hidráulica 02

Deformacion en vigas
Deformacion en vigasDeformacion en vigas
Deformacion en vigas

Viscosidad del agua
Viscosidad del aguaViscosidad del agua
Viscosidad del agua

Perdida de-energia-en-tuberias-por-accesorios
Perdida de-energia-en-tuberias-por-accesoriosPerdida de-energia-en-tuberias-por-accesorios
Perdida de-energia-en-tuberias-por-accesorios

Perdidas carga en accesorios
Perdidas carga en accesoriosPerdidas carga en accesorios
Perdidas carga en accesorios

Hidraulica
HidraulicaHidraulica
Hidraulica

Modulo de elasticidad
Modulo de elasticidadModulo de elasticidad
Modulo de elasticidad

15 pérdidas de carga
15 pérdidas de carga15 pérdidas de carga
15 pérdidas de carga

Aplicaciones de las ecuaciones diferenciales a problemas vaciado de tanques (...
Aplicaciones de las ecuaciones diferenciales a problemas vaciado de tanques (...Aplicaciones de las ecuaciones diferenciales a problemas vaciado de tanques (...
Aplicaciones de las ecuaciones diferenciales a problemas vaciado de tanques (...

Ejercicios sobre numero de reynolds
Ejercicios sobre numero de reynoldsEjercicios sobre numero de reynolds
Ejercicios sobre numero de reynolds

Problemas resueltos - RESISTENCIA DE MATERIALES
Problemas resueltos - RESISTENCIA DE MATERIALESProblemas resueltos - RESISTENCIA DE MATERIALES
Problemas resueltos - RESISTENCIA DE MATERIALES

Solucionario de mecánica de fluidos aplicada Mott 6 edición
Solucionario de mecánica de fluidos aplicada Mott 6 ediciónSolucionario de mecánica de fluidos aplicada Mott 6 edición
Solucionario de mecánica de fluidos aplicada Mott 6 edición

001 resistenciamaterialesi
001 resistenciamaterialesi001 resistenciamaterialesi
001 resistenciamaterialesi


Destacado

Hidraulica en tuberias
Hidraulica en tuberiasHidraulica en tuberias
Hidraulica en tuberias
bocha76

Hidraulica de-tuberias-y-canales
Hidraulica de-tuberias-y-canalesHidraulica de-tuberias-y-canales
Hidraulica de-tuberias-y-canales
Vladimir L Paredes L

Operaciones unitarias en ingenieria quimica 7ma edición warren l. mc cabe
Operaciones unitarias en ingenieria quimica 7ma edición   warren l. mc cabeOperaciones unitarias en ingenieria quimica 7ma edición   warren l. mc cabe
Operaciones unitarias en ingenieria quimica 7ma edición warren l. mc cabe
Darwin Vargas Mantilla

Longitud equivalente 123
Longitud equivalente 123Longitud equivalente 123
Longitud equivalente 123
Omar Correa

PROYECTO SISTEMA AUTOMATIZADO DE RIEGO
PROYECTO SISTEMA AUTOMATIZADO DE RIEGOPROYECTO SISTEMA AUTOMATIZADO DE RIEGO
PROYECTO SISTEMA AUTOMATIZADO DE RIEGO
leonardo3174366

Vigas de amarre
Vigas de amarreVigas de amarre
Vigas de amarre
elmer granados

Tubos y tuberias
Tubos y tuberiasTubos y tuberias
Tubos y tuberias
Edison Herrera Núñez

Tanques de almacenamiento en concreto y mampostería
Tanques de almacenamiento en concreto y mamposteríaTanques de almacenamiento en concreto y mampostería
Tanques de almacenamiento en concreto y mampostería
COLPOS

Perdida de carga
Perdida de cargaPerdida de carga
Perdida de carga
D A

Losas aligeradas o encasetonadas
Losas aligeradas o encasetonadasLosas aligeradas o encasetonadas
Losas aligeradas o encasetonadas
Francisco Javier Martinez Tapia

3 Tuberías y Accesorios: Flujo incompresible
3 Tuberías y Accesorios: Flujo incompresible3 Tuberías y Accesorios: Flujo incompresible
3 Tuberías y Accesorios: Flujo incompresible
Emmanuel Ortega

Trazado de plantilla_para_tubos
Trazado de plantilla_para_tubosTrazado de plantilla_para_tubos
Trazado de plantilla_para_tubos
arleto

SISTEMAS DE BOMBEO DE AGUAS SERVIDAS
SISTEMAS DE BOMBEO DE AGUAS SERVIDASSISTEMAS DE BOMBEO DE AGUAS SERVIDAS
SISTEMAS DE BOMBEO DE AGUAS SERVIDAS
Richard Hidalgo

Bombas Y Sistemas De Bombeo
Bombas Y Sistemas De BombeoBombas Y Sistemas De Bombeo
Bombas Y Sistemas De Bombeo
Ricardo Posada

Sistemas de bombeo
Sistemas de bombeoSistemas de bombeo
Sistemas de bombeo
Paoh Mostaza

Tipo de tubería hidráulica y diámetros recomendados en
Tipo de tubería hidráulica y diámetros recomendados enTipo de tubería hidráulica y diámetros recomendados en
Tipo de tubería hidráulica y diámetros recomendados en
Crash Bernal

Dibujo isometricos de tuberia
Dibujo isometricos de tuberiaDibujo isometricos de tuberia
Dibujo isometricos de tuberia
Mark_59_03

Manual del montador y soldador de tuberias abby
Manual del montador y soldador de tuberias abbyManual del montador y soldador de tuberias abby
Manual del montador y soldador de tuberias abby
CEMEX OPERACIONES MEXICO

Manual de tuberias
Manual de tuberiasManual de tuberias
Manual de tuberias
Papo San


Destacado (20)

Hidraulica en tuberias
Hidraulica en tuberiasHidraulica en tuberias
Hidraulica en tuberias

Hidraulica de-tuberias-y-canales
Hidraulica de-tuberias-y-canalesHidraulica de-tuberias-y-canales
Hidraulica de-tuberias-y-canales

Operaciones unitarias en ingenieria quimica 7ma edición warren l. mc cabe
Operaciones unitarias en ingenieria quimica 7ma edición   warren l. mc cabeOperaciones unitarias en ingenieria quimica 7ma edición   warren l. mc cabe
Operaciones unitarias en ingenieria quimica 7ma edición warren l. mc cabe

Longitud equivalente 123
Longitud equivalente 123Longitud equivalente 123
Longitud equivalente 123

PROYECTO SISTEMA AUTOMATIZADO DE RIEGO
PROYECTO SISTEMA AUTOMATIZADO DE RIEGOPROYECTO SISTEMA AUTOMATIZADO DE RIEGO
PROYECTO SISTEMA AUTOMATIZADO DE RIEGO

Vigas de amarre
Vigas de amarreVigas de amarre
Vigas de amarre

Tubos y tuberias
Tubos y tuberiasTubos y tuberias
Tubos y tuberias

Tanques de almacenamiento en concreto y mampostería
Tanques de almacenamiento en concreto y mamposteríaTanques de almacenamiento en concreto y mampostería
Tanques de almacenamiento en concreto y mampostería

Perdida de carga
Perdida de cargaPerdida de carga
Perdida de carga

Losas aligeradas o encasetonadas
Losas aligeradas o encasetonadasLosas aligeradas o encasetonadas
Losas aligeradas o encasetonadas

0823 2002
0823 20020823 2002
0823 2002

3 Tuberías y Accesorios: Flujo incompresible
3 Tuberías y Accesorios: Flujo incompresible3 Tuberías y Accesorios: Flujo incompresible
3 Tuberías y Accesorios: Flujo incompresible

Trazado de plantilla_para_tubos
Trazado de plantilla_para_tubosTrazado de plantilla_para_tubos
Trazado de plantilla_para_tubos

SISTEMAS DE BOMBEO DE AGUAS SERVIDAS
SISTEMAS DE BOMBEO DE AGUAS SERVIDASSISTEMAS DE BOMBEO DE AGUAS SERVIDAS
SISTEMAS DE BOMBEO DE AGUAS SERVIDAS

Bombas Y Sistemas De Bombeo
Bombas Y Sistemas De BombeoBombas Y Sistemas De Bombeo
Bombas Y Sistemas De Bombeo

Sistemas de bombeo
Sistemas de bombeoSistemas de bombeo
Sistemas de bombeo

Tipo de tubería hidráulica y diámetros recomendados en
Tipo de tubería hidráulica y diámetros recomendados enTipo de tubería hidráulica y diámetros recomendados en
Tipo de tubería hidráulica y diámetros recomendados en

Dibujo isometricos de tuberia
Dibujo isometricos de tuberiaDibujo isometricos de tuberia
Dibujo isometricos de tuberia

Manual del montador y soldador de tuberias abby
Manual del montador y soldador de tuberias abbyManual del montador y soldador de tuberias abby
Manual del montador y soldador de tuberias abby

Manual de tuberias
Manual de tuberiasManual de tuberias
Manual de tuberias


Similar a Accesorios para tuberías

Elementos de Diseño- Accesorios Para Tuberías.
Elementos de Diseño- Accesorios Para Tuberías.Elementos de Diseño- Accesorios Para Tuberías.
Elementos de Diseño- Accesorios Para Tuberías.
José Carlos López

13 mantenimiento de tuberia
13 mantenimiento de tuberia13 mantenimiento de tuberia
13 mantenimiento de tuberia
wilpizarro

13 mantenimiento de tuberia
13 mantenimiento de tuberia13 mantenimiento de tuberia
13 mantenimiento de tuberia
wilpizarro

13 mantenimiento de tuberia
13 mantenimiento de tuberia13 mantenimiento de tuberia
13 mantenimiento de tuberia
Jhonny Wladimir Peñaloza Cabello

Piping (apunte)
Piping (apunte)Piping (apunte)
Piping (apunte)
Ernesto Erenesto

Accesorios de la tuberia hg
Accesorios de la tuberia hgAccesorios de la tuberia hg
Accesorios de la tuberia hg
nosequeponercarajo

Fabricación de Tubos sin Costura, Tubos Soldados, Punzonados, Estirados, Embu...
Fabricación de Tubos sin Costura, Tubos Soldados, Punzonados, Estirados, Embu...Fabricación de Tubos sin Costura, Tubos Soldados, Punzonados, Estirados, Embu...
Fabricación de Tubos sin Costura, Tubos Soldados, Punzonados, Estirados, Embu...
PC17269082

Fabricacion de tubos
Fabricacion de tubosFabricacion de tubos
Fabricacion de tubos
DanielHijoCalatayud

Tubosy tuberias flujodefluidos-a
Tubosy tuberias flujodefluidos-aTubosy tuberias flujodefluidos-a
Tubosy tuberias flujodefluidos-a
J EnriQue Alc

lectura-e-interpretacion-de-isometricos.pdf
lectura-e-interpretacion-de-isometricos.pdflectura-e-interpretacion-de-isometricos.pdf
lectura-e-interpretacion-de-isometricos.pdf
Gregorio Ramos Guevara

taller mecanicoPERNOS(JM).pptx
taller mecanicoPERNOS(JM).pptxtaller mecanicoPERNOS(JM).pptx
taller mecanicoPERNOS(JM).pptx
FrankMcGyver

taller mecanicoPERNOS(JM).pptx
taller mecanicoPERNOS(JM).pptxtaller mecanicoPERNOS(JM).pptx
taller mecanicoPERNOS(JM).pptx
FrankMcGyver

Trabajo de investigacion tipos de bridas para hoy
Trabajo de investigacion tipos de bridas para hoyTrabajo de investigacion tipos de bridas para hoy
Trabajo de investigacion tipos de bridas para hoy
JAHADIEL

expo dis 1.pptx
expo dis 1.pptxexpo dis 1.pptx
expo dis 1.pptx
JhojanVega4

Tuberias
TuberiasTuberias
Trabajo digleidy diapositiva
Trabajo digleidy diapositivaTrabajo digleidy diapositiva
Trabajo digleidy diapositiva
Digle25

Canerias
CaneriasCanerias
Anexo de especificaciones ducterias y canalizaciones
Anexo de especificaciones   ducterias y canalizacionesAnexo de especificaciones   ducterias y canalizaciones
Anexo de especificaciones ducterias y canalizaciones
Ever Chavez

03_Accesorios perforacion rotopercutiva.pdf
03_Accesorios perforacion rotopercutiva.pdf03_Accesorios perforacion rotopercutiva.pdf
03_Accesorios perforacion rotopercutiva.pdf
sergiosarzurimamani

Fittings
FittingsFittings

Similar a Accesorios para tuberías (20)

Elementos de Diseño- Accesorios Para Tuberías.
Elementos de Diseño- Accesorios Para Tuberías.Elementos de Diseño- Accesorios Para Tuberías.
Elementos de Diseño- Accesorios Para Tuberías.

13 mantenimiento de tuberia
13 mantenimiento de tuberia13 mantenimiento de tuberia
13 mantenimiento de tuberia

13 mantenimiento de tuberia
13 mantenimiento de tuberia13 mantenimiento de tuberia
13 mantenimiento de tuberia

13 mantenimiento de tuberia
13 mantenimiento de tuberia13 mantenimiento de tuberia
13 mantenimiento de tuberia

Piping (apunte)
Piping (apunte)Piping (apunte)
Piping (apunte)

Accesorios de la tuberia hg
Accesorios de la tuberia hgAccesorios de la tuberia hg
Accesorios de la tuberia hg

Fabricación de Tubos sin Costura, Tubos Soldados, Punzonados, Estirados, Embu...
Fabricación de Tubos sin Costura, Tubos Soldados, Punzonados, Estirados, Embu...Fabricación de Tubos sin Costura, Tubos Soldados, Punzonados, Estirados, Embu...
Fabricación de Tubos sin Costura, Tubos Soldados, Punzonados, Estirados, Embu...

Fabricacion de tubos
Fabricacion de tubosFabricacion de tubos
Fabricacion de tubos

Tubosy tuberias flujodefluidos-a
Tubosy tuberias flujodefluidos-aTubosy tuberias flujodefluidos-a
Tubosy tuberias flujodefluidos-a

lectura-e-interpretacion-de-isometricos.pdf
lectura-e-interpretacion-de-isometricos.pdflectura-e-interpretacion-de-isometricos.pdf
lectura-e-interpretacion-de-isometricos.pdf

taller mecanicoPERNOS(JM).pptx
taller mecanicoPERNOS(JM).pptxtaller mecanicoPERNOS(JM).pptx
taller mecanicoPERNOS(JM).pptx

taller mecanicoPERNOS(JM).pptx
taller mecanicoPERNOS(JM).pptxtaller mecanicoPERNOS(JM).pptx
taller mecanicoPERNOS(JM).pptx

Trabajo de investigacion tipos de bridas para hoy
Trabajo de investigacion tipos de bridas para hoyTrabajo de investigacion tipos de bridas para hoy
Trabajo de investigacion tipos de bridas para hoy

expo dis 1.pptx
expo dis 1.pptxexpo dis 1.pptx
expo dis 1.pptx

Tuberias
TuberiasTuberias
Tuberias

Trabajo digleidy diapositiva
Trabajo digleidy diapositivaTrabajo digleidy diapositiva
Trabajo digleidy diapositiva

Canerias
CaneriasCanerias
Canerias

Anexo de especificaciones ducterias y canalizaciones
Anexo de especificaciones   ducterias y canalizacionesAnexo de especificaciones   ducterias y canalizaciones
Anexo de especificaciones ducterias y canalizaciones

03_Accesorios perforacion rotopercutiva.pdf
03_Accesorios perforacion rotopercutiva.pdf03_Accesorios perforacion rotopercutiva.pdf
03_Accesorios perforacion rotopercutiva.pdf

Fittings
FittingsFittings
Fittings


Más de Amanda Rojas

Ensamble de un reactor tipo batch
Ensamble de un reactor tipo batchEnsamble de un reactor tipo batch
Ensamble de un reactor tipo batch
Amanda Rojas

Medidores de nivel PARTE 2
Medidores de nivel PARTE 2Medidores de nivel PARTE 2
Medidores de nivel PARTE 2
Amanda Rojas

Transmisor de presión diferencial
Transmisor de presión diferencialTransmisor de presión diferencial
Transmisor de presión diferencial
Amanda Rojas

Medidores de nivel
Medidores de nivelMedidores de nivel
Medidores de nivel
Amanda Rojas

Cavitación
CavitaciónCavitación
Cavitación
Amanda Rojas

Operaciones unitarias
Operaciones unitariasOperaciones unitarias
Operaciones unitarias
Amanda Rojas

Acido debil base fuerte
Acido debil base fuerteAcido debil base fuerte
Acido debil base fuerte
Amanda Rojas

Tipos de intercambiadores
Tipos de intercambiadoresTipos de intercambiadores
Tipos de intercambiadores
Amanda Rojas

Inhibidores de la corrosion
Inhibidores de la corrosion Inhibidores de la corrosion
Inhibidores de la corrosion
Amanda Rojas

Seguridad Industrial II
Seguridad Industrial IISeguridad Industrial II
Seguridad Industrial II
Amanda Rojas

Dinámica de platos
Dinámica de platosDinámica de platos
Dinámica de platos
Amanda Rojas

Seguridad industrial I
Seguridad industrial ISeguridad industrial I
Seguridad industrial I
Amanda Rojas

Corrosión selectiva
Corrosión selectivaCorrosión selectiva
Corrosión selectiva
Amanda Rojas


Más de Amanda Rojas (13)

Ensamble de un reactor tipo batch
Ensamble de un reactor tipo batchEnsamble de un reactor tipo batch
Ensamble de un reactor tipo batch

Medidores de nivel PARTE 2
Medidores de nivel PARTE 2Medidores de nivel PARTE 2
Medidores de nivel PARTE 2

Transmisor de presión diferencial
Transmisor de presión diferencialTransmisor de presión diferencial
Transmisor de presión diferencial

Medidores de nivel
Medidores de nivelMedidores de nivel
Medidores de nivel

Cavitación
CavitaciónCavitación
Cavitación

Operaciones unitarias
Operaciones unitariasOperaciones unitarias
Operaciones unitarias

Acido debil base fuerte
Acido debil base fuerteAcido debil base fuerte
Acido debil base fuerte

Tipos de intercambiadores
Tipos de intercambiadoresTipos de intercambiadores
Tipos de intercambiadores

Inhibidores de la corrosion
Inhibidores de la corrosion Inhibidores de la corrosion
Inhibidores de la corrosion

Seguridad Industrial II
Seguridad Industrial IISeguridad Industrial II
Seguridad Industrial II

Dinámica de platos
Dinámica de platosDinámica de platos
Dinámica de platos

Seguridad industrial I
Seguridad industrial ISeguridad industrial I
Seguridad industrial I

Corrosión selectiva
Corrosión selectivaCorrosión selectiva
Corrosión selectiva


Último

Inteligencia Artificial para Docentes HIA Ccesa007.pdf
Inteligencia Artificial para Docentes  HIA  Ccesa007.pdfInteligencia Artificial para Docentes  HIA  Ccesa007.pdf
Inteligencia Artificial para Docentes HIA Ccesa007.pdf
Demetrio Ccesa Rayme

Camus, Albert - El Extranjero.pdf
Camus, Albert -        El Extranjero.pdfCamus, Albert -        El Extranjero.pdf
Camus, Albert - El Extranjero.pdf
AlexDeLonghi

2° año LA VESTIMENTA-ciencias sociales 2 grado
2° año LA VESTIMENTA-ciencias sociales 2 grado2° año LA VESTIMENTA-ciencias sociales 2 grado
2° año LA VESTIMENTA-ciencias sociales 2 grado
GiselaBerrios3

El Cerebro se Cambia a si Mismo-Norman Doidge.pdf
El Cerebro se Cambia a si Mismo-Norman Doidge.pdfEl Cerebro se Cambia a si Mismo-Norman Doidge.pdf
El Cerebro se Cambia a si Mismo-Norman Doidge.pdf
Robert Zuñiga Vargas

El ensayo mexicano en el siglo XX LITERATURA
El ensayo mexicano en el siglo XX LITERATURAEl ensayo mexicano en el siglo XX LITERATURA
El ensayo mexicano en el siglo XX LITERATURA
Armando920824

Manual de procedimiento para gráficos HC
Manual de procedimiento para gráficos HCManual de procedimiento para gráficos HC
Manual de procedimiento para gráficos HC
josseanlo1581

Examen de Lengua Castellana y Literatura de la EBAU en Castilla-La Mancha 2024.
Examen de Lengua Castellana y Literatura de la EBAU en Castilla-La Mancha 2024.Examen de Lengua Castellana y Literatura de la EBAU en Castilla-La Mancha 2024.
Examen de Lengua Castellana y Literatura de la EBAU en Castilla-La Mancha 2024.
20minutos

Radicación con expresiones algebraicas para 9no grado
Radicación con expresiones algebraicas para 9no gradoRadicación con expresiones algebraicas para 9no grado
Radicación con expresiones algebraicas para 9no grado
perezducasaarmando

Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM
Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLMExamen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM
Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM
Juan Martín Martín

Nuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptxNuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptx
lautyzaracho4

el pensamiento critico de paulo freire en basica .pdf
el pensamiento critico de paulo freire en basica .pdfel pensamiento critico de paulo freire en basica .pdf
el pensamiento critico de paulo freire en basica .pdf
almitamtz00

Sesión: El espiritismo desenmascarado.pdf
Sesión: El espiritismo desenmascarado.pdfSesión: El espiritismo desenmascarado.pdf
Sesión: El espiritismo desenmascarado.pdf
https://gramadal.wordpress.com/

PANDERETAS DECORADAS CON MOTIVOS DE LA RIOJA
PANDERETAS DECORADAS CON MOTIVOS DE LA RIOJAPANDERETAS DECORADAS CON MOTIVOS DE LA RIOJA
PANDERETAS DECORADAS CON MOTIVOS DE LA RIOJA
estroba5

Examen Lengua y Literatura EVAU Andalucía.pdf
Examen Lengua y Literatura EVAU Andalucía.pdfExamen Lengua y Literatura EVAU Andalucía.pdf
Examen Lengua y Literatura EVAU Andalucía.pdf
20minutos

Guia Practica de ChatGPT para Docentes Ccesa007.pdf
Guia Practica de ChatGPT para Docentes Ccesa007.pdfGuia Practica de ChatGPT para Docentes Ccesa007.pdf
Guia Practica de ChatGPT para Docentes Ccesa007.pdf
Demetrio Ccesa Rayme

Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.
amayaltc18

SEMIOLOGIA DE HEMORRAGIAS DIGESTIVAS.pptx
SEMIOLOGIA DE HEMORRAGIAS DIGESTIVAS.pptxSEMIOLOGIA DE HEMORRAGIAS DIGESTIVAS.pptx
SEMIOLOGIA DE HEMORRAGIAS DIGESTIVAS.pptx
Osiris Urbano

Docentes y el uso de chatGPT en el Aula Ccesa007.pdf
Docentes y el uso de chatGPT   en el Aula Ccesa007.pdfDocentes y el uso de chatGPT   en el Aula Ccesa007.pdf
Docentes y el uso de chatGPT en el Aula Ccesa007.pdf
Demetrio Ccesa Rayme

Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...
Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...
Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...
Unidad de Espiritualidad Eudista

Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdfGuia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf
Demetrio Ccesa Rayme


Último (20)

Inteligencia Artificial para Docentes HIA Ccesa007.pdf
Inteligencia Artificial para Docentes  HIA  Ccesa007.pdfInteligencia Artificial para Docentes  HIA  Ccesa007.pdf
Inteligencia Artificial para Docentes HIA Ccesa007.pdf

Camus, Albert - El Extranjero.pdf
Camus, Albert -        El Extranjero.pdfCamus, Albert -        El Extranjero.pdf
Camus, Albert - El Extranjero.pdf

2° año LA VESTIMENTA-ciencias sociales 2 grado
2° año LA VESTIMENTA-ciencias sociales 2 grado2° año LA VESTIMENTA-ciencias sociales 2 grado
2° año LA VESTIMENTA-ciencias sociales 2 grado

El Cerebro se Cambia a si Mismo-Norman Doidge.pdf
El Cerebro se Cambia a si Mismo-Norman Doidge.pdfEl Cerebro se Cambia a si Mismo-Norman Doidge.pdf
El Cerebro se Cambia a si Mismo-Norman Doidge.pdf

El ensayo mexicano en el siglo XX LITERATURA
El ensayo mexicano en el siglo XX LITERATURAEl ensayo mexicano en el siglo XX LITERATURA
El ensayo mexicano en el siglo XX LITERATURA

Manual de procedimiento para gráficos HC
Manual de procedimiento para gráficos HCManual de procedimiento para gráficos HC
Manual de procedimiento para gráficos HC

Examen de Lengua Castellana y Literatura de la EBAU en Castilla-La Mancha 2024.
Examen de Lengua Castellana y Literatura de la EBAU en Castilla-La Mancha 2024.Examen de Lengua Castellana y Literatura de la EBAU en Castilla-La Mancha 2024.
Examen de Lengua Castellana y Literatura de la EBAU en Castilla-La Mancha 2024.

Radicación con expresiones algebraicas para 9no grado
Radicación con expresiones algebraicas para 9no gradoRadicación con expresiones algebraicas para 9no grado
Radicación con expresiones algebraicas para 9no grado

Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM
Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLMExamen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM
Examen de Selectividad. Geografía junio 2024 (Convocatoria Ordinaria). UCLM

Nuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptxNuevos espacios,nuevos tiempos,nuevas practica.pptx
Nuevos espacios,nuevos tiempos,nuevas practica.pptx

el pensamiento critico de paulo freire en basica .pdf
el pensamiento critico de paulo freire en basica .pdfel pensamiento critico de paulo freire en basica .pdf
el pensamiento critico de paulo freire en basica .pdf

Sesión: El espiritismo desenmascarado.pdf
Sesión: El espiritismo desenmascarado.pdfSesión: El espiritismo desenmascarado.pdf
Sesión: El espiritismo desenmascarado.pdf

PANDERETAS DECORADAS CON MOTIVOS DE LA RIOJA
PANDERETAS DECORADAS CON MOTIVOS DE LA RIOJAPANDERETAS DECORADAS CON MOTIVOS DE LA RIOJA
PANDERETAS DECORADAS CON MOTIVOS DE LA RIOJA

Examen Lengua y Literatura EVAU Andalucía.pdf
Examen Lengua y Literatura EVAU Andalucía.pdfExamen Lengua y Literatura EVAU Andalucía.pdf
Examen Lengua y Literatura EVAU Andalucía.pdf

Guia Practica de ChatGPT para Docentes Ccesa007.pdf
Guia Practica de ChatGPT para Docentes Ccesa007.pdfGuia Practica de ChatGPT para Docentes Ccesa007.pdf
Guia Practica de ChatGPT para Docentes Ccesa007.pdf

Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.Examen de la EvAU 2024 en Navarra Latín.
Examen de la EvAU 2024 en Navarra Latín.

SEMIOLOGIA DE HEMORRAGIAS DIGESTIVAS.pptx
SEMIOLOGIA DE HEMORRAGIAS DIGESTIVAS.pptxSEMIOLOGIA DE HEMORRAGIAS DIGESTIVAS.pptx
SEMIOLOGIA DE HEMORRAGIAS DIGESTIVAS.pptx

Docentes y el uso de chatGPT en el Aula Ccesa007.pdf
Docentes y el uso de chatGPT   en el Aula Ccesa007.pdfDocentes y el uso de chatGPT   en el Aula Ccesa007.pdf
Docentes y el uso de chatGPT en el Aula Ccesa007.pdf

Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...
Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...
Triduo Eudista: Jesucristo, Sumo y Eterno Sacerdote; El Corazón de Jesús y el...

Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdfGuia para Docentes como usar ChatGPT  Mineduc Ccesa007.pdf
Guia para Docentes como usar ChatGPT Mineduc Ccesa007.pdf


Accesorios para tuberías

  • 1. Accesorios: Es el conjunto de piezas moldeadas o mecanizadas que unidas a los tubos mediante un procedimiento determinado forman las líneas estructurales de tuberías de una planta de proceso. Los accesorios se especifican por el diámetro nominal de la tubería, el nombre del accesorio y el material. Se agrupan en tres clases generales: - Roscados Soldados Bridas Accesorios Roscados: Se usan generalmente en instalaciones de tuberías de 2 ½ pulgadas de diámetro, o menos. Se usa un compuesto (aceite y plomo) en las conexiones roscadas como lubricante y para sellar cualquier irregularidad. La rosca normalizada americana es de dos clases: cónica y paralela. La rosca cónica, tiene una conicidad de 1/16 por pulgada en las rocas externas o internas. Con esta conicidad se fija la distancia que la tubería entra en el accesorio y se asegura un acoplamiento ajustado. Se identifica esta rosca en los dibujos como NPT y se pueden dibujar con la conicidad o sin ella. Las roscas paralelas se identifican en los dibujos NPTS y se usan en casos especiales, así como también tienen el mismo número de filetes por pulgada que las cónicas. Se debe suponer que todas las roscas de tubería son cónicas a menos que se especifiquen lo contrario. Accesorios soldados: Se usan cuando las conexiones deben ser permanentes y en líneas de alta presión y temperatura. Otras ventajas sobre los accesorios de bridas o roscados son: las tuberías soldadas son más fáciles de aislar, se pueden colocar más cerca las unas de las otras y pesan menos. Los extremos de la tubería y los accesorios se biselan para poder acomodar la soldadura. Se pueden usar anillos de empalme cuando la tubería soldada se debe desmontar periódicamente. Accesorios de bridas: Proporcionan una forma rápida de desarmar tuberías. Las bridas se unen a los extremos de las tuberías por medio de soldadura, rosca o solapándolas. Las caras de las bridas se acoplan entonces por medio de pernos, cuyo tamaño y espaciamiento se determina por el tamaño y presión de trabajo de acoplamiento. Codos: son accesorios de forma curva que se utilizan para cambiar la dirección del flujo de las líneas tantos grados como lo especifiquen los planos o dibujos de tuberías. Los codos estándar son aquellos que vienen listos para la pre-fabricación de piezas de tuberías y que son fundidos en una sola pieza con características específicas.
  • 2. Codo de 90° - Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero inoxidable, Vidrio, Cobre, Latón, CPVC, Asbesto. Características: Diámetro: Es el tamaño del orificio del codo entre sus paredes existen desde ¼'' hasta 120''. Angulo: existente entre ambos extremos del codo y sus grados dependen del giro o desplazamiento que requiera la línea Radio: dimensión que va desde el vértice hacia uno de sus arcos, pueden ser: radio corto, largo, de retorno y extra largo. Espesores: determina el grosor de pared del codo Aleación: tipo de material o mezcla de materiales con el cual se elabora el codo Junta: procedimiento que se emplea para pegar un codo con un tubo y puede ser: soldable a tope, roscable, embutible. Aplicación: Realizan el cambio de dirección de una tubería en 90° Codo de 45° - - Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero inoxidable, Vidrio, Cobre, Latón, CPVC, Asbesto. Características: Diámetro: Es el tamaño del orificio del codo entre sus paredes los cuales existen desde ¼'' hasta 120''. Angulo: existente entre ambos extremos del codo y sus grados dependen del giro o desplazamiento que requiera la línea Radio: dimensión que va desde el vértice hacia uno de sus arcos, pueden ser: radio corto, largo, de retorno y extra largo. Espesores: determinada por el grosor de la pared del codo Aleación: tipo de material o mezcla de materiales con el cual se elabora el codo Junta: procedimiento que se emplea para pegar un codo con un tubo y puede ser: soldable a tope, roscable, embutible. Aplicación: Realizan el cambio de dirección de una tubería en 45°
  • 3. Codo de 180° Para este son las misma especificaciones que para el codo de 45° y para el de 90°. Tee Tee Recta - - Tipos: Acero al carbón, Aleación, Acero inoxidable, Acero de baja temperatura, Acero de alto rendimiento Características: Tamaño de las uniones en T rectas: T recta sin costura: 1/2″~32″ T recta: 6″~60″ Grosor de la pared: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s, Grosormáx. de la pared: 200mm Aplicación: estos accesorios ofrecen un medio alternativo de conexión a un cabezal principal, sin necesidad de reforzamiento; generalmente están preformados a la curvatura de la tubería a la cual se van a unir.
  • 4. Tee Reductora - Tipos: Acero al carbón, Aleación, Acero inoxidable, Acero de baja temperatura, Acero de alto rendimiento Características: Tamaño de las uniones en T reductoras: T de reducción sin costuras: 1/2″~32″ T de reducción:6″~60″ Grosor de la pared: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s, Grosormáx. de la pared: 200mm Aplicación:Son accesorios que se fabrican de diferentes tipos de materiales, aleaciones, diámetros, se utiliza para efectuar fabricación en líneas de tubería. Cruces Rectas y Reductoras Las primeras se pueden obtener generalmente en almacén, pero las reductoras son de muy difícil obtención; Es preferible usar tés y no cruces debido a su economía,obtenibilidad y disminución de número de artículos en inventario para mantenimiento; a excepción de donde el espacio es restringido en tuberías marinas o trabajos críticos. No se necesita reforzar la unión.
  • 5. Tapón Macho - Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero inoxidable, Cobre, Latón. Características: Diámetro: Es el tamaño del orificio del codo entre sus paredes. Aplicación:La mayoría de estos accesorios se usanen tuberías de servicios (aguas, vapor, aire, etc); no se usan salvo pedido especifico y estudio detallado en lastuberías de proceso, aunque sus rangos de presión y temperatura sean apropiados. Tapón Cachucha - Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero inoxidable, Cobre, Latón. Características: Diámetro: Es el tamaño del orificio del codo entre sus paredes. Aplicación:se refiere como los tapones de la tapa, ya que funcionan como las dos tapas y tapones, el plástico StockCap tapón (o T-Plug). Su diseño cónico se enciende fácilmente como una gorra, mientras que proporciona la funcionalidad perfecta para un tapón.
  • 6. Reducción Bushing - Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero inoxidable, Cobre, Latón. Características: Diámetro: Es el tamaño del orificio entre sus paredes. Aplicación: son accesorios de forma cónica, fabricadas de diversos materiales y aleaciones. Se utilizan para disminuir el volumen del fluido a través de las líneas de tuberías. Estándar concéntrica. Es un accesorio reductor que se utiliza para disminuir el caudal del fluido aumentando su velocidad, manteniendo su eje. Reducción Campana - Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero inoxidable, Cobre, Latón. Características: Diámetro: Es el tamaño del orificio entre sus paredes. Estandar excéntrica: es un accesorio reductor que se usa para disminuir el caudal del fluido en la línea aumentando su velocidad perdiendo su eje. Aplicación: son accesorios de forma cónica, se utilizan para disminuir el volumen del fluido a través de las líneas de tuberías.
  • 7. Cople Roscado Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero inoxidable, Cobre, Latón. - Características: Diámetro: Es el tamaño del orificio entre sus paredes. Aplicación: Une tuberías y accesorios en línea recta que tengan extremos roscados. - Cople Reductor Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero inoxidable, Cobre, Latón. - Características: Diámetro: Es el tamaño del orificio entre sus paredes. Aplicación:Une tuberías roscadas de diferentes diámetros, se puede fabricar a partir de piezas forjadas. - Niple Tipos: PVC, Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Acero inoxidable, Cobre, Latón. - Características: Diámetro: Es el tamaño del orificio entre sus paredes Aplicación:Junta uniones, válvulas, filtros, accesorios; básicamente es un tramo de tubería roscado que se puede hacer en campo, aunque es preferible comprarlo hecho, sobre todo si lleva algún recubrimiento (galvanizado). -
  • 8. Niple de Tanque - Tipos: Galvanizados, Cobre, Acero al Carbón, Acero Inoxidable, Aleaciones, Características: Diámetro: Es el tamaño del orificio entre sus paredes. - Se usa para realizar conexiones roscadas a recipientes sin presión o a baja presión, la longitud total es generalmente 150 mm, con rosca cónica para tuberías para tuercas de cierre (no se recomienda el uso de este artefacto). Válvula Las válvulas tienen como función básica el control del flujo de un fluido, tanto en dirección como en cantidad, lo cual realizará por la inserción de un objeto (elemento de control de flujo ), y la acción anterior permitirá la diversificación, restricción o regulación de flujo. - Especificación: La especificación de una válvula es un proceso concienzudo que involucra muy variadas definiciones, a continuación se enlistan los criterios mínimos que se deben tomar en cuenta: a) Tipo de válvula. b) Material de que esta hecha. c) Tipo de conexiones (roscada, soldable, bridada ,etc ) d) Rango de presión de operación. e) Diámetro nominal. f) Definición del elemento de control y sus asientos. g) Definición del vástago y bonete. h) Definición del volante o artefacto de operación de la válvula. Tipos y Características. Las válvulas pueden ser de varios tipos según sea el diseño del cuerpo y el movimiento del obturador. Las válvulas de movimiento lineal en las que el obturador se mueve en la dirección de su propio eje se clasifican como se especifica a continuación.
  • 9. Válvula de Globo De simple asiento, de doble asiento y de obturador equilibrado respectivamente. Las válvulas de simple asiento precisan de un actuador de mayor tamaño para que el obturador cierre en contra de la presión diferencial del proceso. Se emplean cuando la presión del fluido es baja y se precisa que las fugas en posición de cierre sean mínimas. El cierre estanco se logra con obturadores provistos de una arandela de teflón. En la válvula de doble asiento o de obturador equilibrado la fuerza de desequilibrio desarrollada por la presión diferencial a través del obturador es menor que en la válvula de simple asiento. Por este motivo se emplea en válvulas de gran tamaño o bien cuando deba trabajarse con una alta presión diferencial. Válvula en Angulo Permite obtener un flujo de caudal regular sin excesivas turbulencias y es adecuada para disminuirla erosión cuando esta es considerable por las características del fluido o por la excesiva presión diferencial. El diseño de la válvula es idóneo para el control de fluidos que vaporizan, para trabajar con grandes presiones diferenciales y para los fluidos que contienen sólidos en suspensión. Válvula de tres vías Este tipo de válvula se emplea generalmente para mezclar fluidos, o bien para derivar un flujo de entrada dos de salida. Las válvulas de tres vías intervienen típicamente en el control de temperatura de intercambiadores de calor. Válvula de Compuerta Es adecuada generalmente para control, ya que en posiciones intermedias tiende a bloquearse. Presentar muy poca resistencia al flujo de fluido en posición de apertura total. Válvula de Jaula Consiste en un obturador cilíndrico que desliza en una jaula con orificios adecuados a las características de caudal deseadas en la válvula. Se caracteriza por el fácil desmontaje del obturador y por que este puede incorporar orificios que permiten eliminar prácticamente el desequilibrio de fuerzas producido por la presión diferencial favoreciendo la estabilidad del funcionamiento. Por este motivo este tipo de obturador equilibrado se emplea en válvulas de gran tamaño. Como el obturador esta contenido dentro de la jaula, la válvula es muy resistente a las vibraciones y al desgaste. Por otro lado, el obturador puede disponer de aros de teflón que, con la válvula en posición cerrada, asientan contra la jaula y permiten lograr así un cierre hermético. Válvula en Y Es adecuada como válvula de cierre y de control. Se caracteriza por su baja perdida de carga y como válvula de control presenta una gran capacidad de caudal. Posee una característica de auto drenaje cuando esta instalada inclinada con un cierto ángulo. Se emplea en instalaciones criogénicas. Válvula de Cuerpo Partido Es una modificación de la válvula de globo de simple asiento teniendo el cuerpo partido en dos partes entre las cuales esta presionado el asiento. un flujo suave del fluido sin espacios muertos en el cuerpo. Se emplea principalmente para fluidos viscosos y en la industria alimentaría. Válvula Saunders La válvula se caracteriza por que el cuerpo puede revestirse fácilmente de goma o de plástico para trabajar con fluidos agresivos. Se utiliza en procesos químicos difíciles, en particular en el manejo de fluidos negros o agresivos o en el control de fluidos conteniendo sólidos en suspensión.
  • 10. Válvula de Compresión Funciona mediante el pinzamiento de dos o más elementos flexibles, por ejemplo, un tubo de goma. Igual que las válvulas de diafragma se caracterizan porque proporcionan un optimo control en posición de cierre parcial y se aplican fundamentalmente en el manejo de fluidos negros corrosivos, viscosos o conteniendo partículas sólidas en suspensión. Válvula de Obturador excéntrico rotativo Consiste en un obturador de superficie esférica que tiene un movimiento rotativo excéntrico y que esta unido al eje de giro por uno o dos brazos flexibles. El eje de giro sale al exterior del cuerpo y es accionado por el vástago de un servomotor. El par de este es reducido gracias al movimiento excéntrico de la cara esférica del obturador. La válvula se caracteriza por su gran capacidad de caudal, comparable a las válvulas mariposa y a las de bola y por su elevada perdida de carga admisible. consideran 90 grados y en control continuo 60 grados, a partir de la posición de cierre ya que la ultima parte del giro es bastante inestable),siempre que la presión diferencial permanezca constante. En la sección de la válvula es importante considerar las presiones diferenciales correspondientes a las posiciones de completa apertura y de cierre; se necesita una fuerza grande del actuador para accionar la válvula en caso de una caída de presión elevada. Las válvulas de mariposa se emplean para el control de grandes caudales de presión a baja presión. Válvula de Bola El cuerpo de la válvula tiene una cavidad interna esférica que alberga un obturador en forma de bola o esfera. La bola tiene un corte adecuado (usualmente en V) que fija la curva característica de la válvula, y gira transversalmente accionada por un servomotor exterior. El cierre estanco se logra con un aro de teflón incorporado al cuerpo contra el cual asienta la bola cuando la válvula esta cerrada. En posición de apertura total, la válvula equivale aproximadamente en tamaño a 75% del tamaño Válvula de obturador cilíndrico de la tubería. La válvula de bola se emplea excéntrico principalmente en el control de caudal de Tiene un obturador cilíndrico excéntrico que fluidos negros, o bien en fluidos con gran asienta contra un cuerpo cilíndrico. El cierre porcentaje de sólidos en suspensión. hermético se consigue con un revestimiento de goma o teflón en la cara del cuerpo donde Una válvula de bola típica es la válvula de asienta el obturador. La válvula es de bajo costo macho que consiste en un macho de forma y tiene una capacidad relativamente alta es cilíndrica o troncocónica con un orificio adecuada para fluidos corrosivos y líquidos transversal igual al diámetro interior de la tubería. El macho ajusta en el cuerpo de la viscosos o conteniendo sólidos en suspensión. válvula y tiene un movimiento de giro de 90 grados. Se utiliza generalmente en el control Válvula de Mariposa manual todo-nada de líquidos o gases y en regulación de caudal. Esta formado por un anillo cilíndrico dentro del cual gira transversalmente un disco circular. La válvula cierra herméticamente mediante un anillo de goma encastrado en el cuerpo. Un servomotor acciona el eje de giro del disco yejerce su par máximo cuando la válvula esta totalmente abierta (en control todo-nada se
  • 11. Válvula de Mariposa con palanca Válvula de Retención de doble plato Válvula de Retención Válvula de Bola extremos ranurados Válvula de Interrupción Válvula de Diafragma paso ondulado
  • 12. Válvula de Orificio Ajustable El obturador de esta válvula consiste en una camisa de forma cilíndrica que esta perforada con dos orificios, uno de entrada y otro de salida y que gira mediante una palanca exterior accionada manualmente o por medio de un servomotor. El giro del obturador tapa parcial o totalmente las entradas y salidas de la válvula controlando así el caudal. La válvula incorpora además una tajadera cilíndrica que puede deslizar dentro de la camisa gracias a un macho roscado de accionamiento exterior. La atajadera puede así fijarse manualmente en una posición determinada para limitar el caudal máximo. La válvula es adecuada en los casos en que es necesario ajustar manualmente el caudal máximo del fluido, cuando el caudal puede variar entre limites amplios de forma intermitente o continua y cuando no se requiere un cierre estanco. Se utiliza para combustibles gaseosos o líquidos, vapor, aire comprimido y líquidos en general. Válvula de Flujo Axial Brida Integral. Brida integral: 3/8″~80″ Materiales de la brida integral: Acero al carbón, Aleación, Acero inoxidable, Acero de baja temperatura, Acero de alto rendimiento. Procesos Industriales: Forjado, maquinado, etc. Industrias atendidas: Generación de energía, Las válvulas de flujo axial consisten en un petróleo, gas natural, químicos, construcción de diagrama accionado reumáticamente que mueve navíos, calefacción, confección de papel, un pistón, el cual a su vez comprime un fluido metalurgia, etc. hidráulico contra un obturador formado por un material elastómero. De este modo, el obturador Brida con cuello soldado se expansiona para cerrar el flujo anular del fluido. Este tipo de válvulas se emplea para gases y es especialmente silencioso. Otra variedad de la válvula de flujo axial es la válvula del manguito a través de un flujo auxiliar a una presión superior a la del propio fluido. Se utiliza también para gases.
  • 13. Brida soldada deslizable Descripción de la brida soldada deslizable: es un tipo de brida industrial que se desliza sobre los extremos de la tubería y luego son soldadas en el lugar. El interior y exterior de la brida están soldados, resultando en una resistencia suficiente y sin pérdidas. Las bridas deslizables pueden ser fácilmente fijadas y soldadas en diferentes tubos. Aplicaciones de baja presión. Materiales: Acero al carbón, aleación, acero inoxidable, acero de baja temperatura, acero de alto rendimiento. Procesos industriales: forjado, maquinado. Brida soldada tipo placa Proceso industrial: Forjado, maquinado. Industrias servidas: Energía eléctrica, petróleo, gas natural, químicos, construcción de navíos, calefacción, confección de papel, metalurgia. Materiales: Acero al carbón, aleación, acero inoxidable, acero de baja temperatura, acero de alto rendimiento. Brida roscada Descripción de la brida roscada: es un dispositivo económico y de ahorro de tiempo usado en diferentes aplicaciones industriales. Puede ser ensamblado al tubo sin soldar, haciéndolo adecuado para usos en servicios de presión extremadamente alta a una temperatura atmosférica, y en áreas altamente explosivas donde la soldadura es peligrosa. El diámetro está roscado para combinar con un tubo roscado en la parte externa.
  • 14. Brida roscada de enchufe Descripción de la brida soldada de enchufe: tipo de bridas para tubos, son diseñadas y fabricadas para usar en aplicaciones de diámetros pequeños y alta presión. Son similares a las bridas deslizables en cuanto a la fabricación, pero tienen una muy alta resistencia al desgaste cuando se suministra una soldadura interna. Como la profundidad de su orificio es mayor que la del tubo a combinar, el tubo puede ser insertado. Materiales: Acero al carbón, aleación, acero inoxidable, acero de baja temperatura, acero de alto rendimiento. Brida ciega Descripción de la brida ciega: es un tipo popular de brida para tubos. No tiene diámetro en el medio, y es usada para cerrar extremos de sistemas de tubería, permite un acceso fácil a la línea una vez que halla sido sellada. Las bridas ciegas de Ahad están disponibles en varios tamaños y materiales para su ellección. Tamaño de la brida ciega: Brida ciega 3/8″~80″ DN10~DN2000 Brida de unión con solapa Descripción de la brida de unión con solapa: Basada en diferentes formas de conexión entre las bridas y los tubos, puede ser dividida en 5 tipos principales, son brida de cuello soldado, brida roscada, brida soldada de encaje, brida de unión con solapa y brida soldada deslizable. Entre ellas, la brida de unión con solapa es una combinación de dos tipos de bridas. Proceso industrial: Forjado, maquinado Industrias servidas: Energía eléctrica, petróleo, gas natural, químicos, construcción de navíos, calefacción, confección de papel, metalurgia
  • 15. Brida de orificio Descripción de la brida de orificio: son usadas con medidores de orificios para medir el índice de flujo del líquido o gas. Dos bridas de orificio con pernos y tornillos niveladores forman una unión de brida de orificios, que es usada en conjunción con una placa de orificios. Comparada con la brida de cuello soldado y brida deslizante, ésta tiene orificios radiales y orificios pequeños en el anillo de la brida para medir conexiones y pernos adicionales para facilitar la separación de las bridas para una inspección de la placa de orificios. Brida ciegas de lentes Las bridas ciegas de lentes de Ahad son diseñadas y fabricadas para cubrir de forma segura una pieza del equipo sin caudal ni pérdidas por medio de una válvula durante el mantenimiento. El flujo tiene que ser bombeado hacia fuera y la presión liberada antes de quitar los tornillos de la brida y girar la misma. Nuestras bridas ciegas de lentes están hechas de material de primera calidad como acero de carbón, aleación, acero inoxidable, etc. Tuerca Union Las tuercas Unión son instaladas en tuberías conduit roscadas para conectar dos tramos de tubo conduitó bien para conectar el tubo conduit a cajas registros ó envolventes. Facilitan cualquier cambio de los sistemas de tubería conduit. Material: Aluminio libre de cobre.
