1. Opción de uso Energía Solar
Proyecto a evaluar
“Generación de ACS a partir de ERNC,
instalación y suministro”
Juan Díaz Brito
Supervisor Mantenimiento
Agrícola Hacienda Canteras
2. Información general del proyecto
• Proveer de energía limpia a casas habitaciones de la empresa.
• Uso de energía ERNC, con objeto de disminuir el costo final.
• Se evaluará actual instalación.
3. Estado actual
• Actualmente se esta efectuando la etapa de definición del proyecto
Se han definido las etapas de:
o Evaluación en la adquisición de equipos que satisfagan los requerimientos mas
adelante detallados.
o Evaluación de casas más apropiadas para instalación de este tipo de energía.
o Evaluación de instalación, caso practico
o Evaluación de oferta de mercado
• Tiempo del Proyecto
o Actualmente el proyecto solo se encuentra en etapa de diseño, damos mas
adelante una proyección que considere todas las etapas

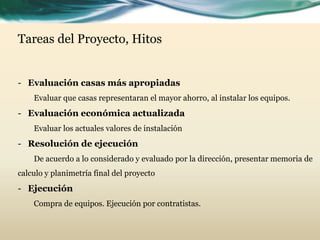

5. Tareas del Proyecto, Hitos
- Evaluación casas más apropiadas
Evaluar que casas representaran el mayor ahorro, al instalar los equipos.
- Evaluación económica actualizada
Evaluar los actuales valores de instalación
- Resolución de ejecución
De acuerdo a lo considerado y evaluado por la dirección, presentar memoria de
calculo y planimetría final del proyecto
- Ejecución
Compra de equipos. Ejecución por contratistas.
6. Visión General del Proyecto
• En la actualidad del uso de energías renovables, es de gran impacto dentro
de la población, por lo que podemos inferir un gran interés
• Se considera de acuerdo, a la latitud, lograr hasta un 70% de ahorro en
agua caliente sanitaria
• Se considerará en todo momento un sistema que permita ser lo más
autónomo, sin la mayor inferencia del usuario
7. Caso practico actual y definición
del proyecto
Actualmente se encuentra instalo un sistema de ACS por energía solar en la casa
asignada al suscrito.
Es un sistema presurizado, es decir en ningún momento hay disminución de la
presión de entrega de los grifos.
Es un sistema autónomo, ya que al detectar una mayor temperatura en el
estanque superior, permite el funcionamiento de la bomba de recirculación.
Siempre es necesario contar con sistema auxiliar, para días muy nublados.
8. ¡Que es esto?
Es la pregunta que trataré de
responder
Ingresamos agua fría en un gran acumulador y llenamos todo el sistema.
En el colector, por medio de la radiación aumenta la temperatura. Al tener una
diferencia de 8 grados con respecto al estanque principal, se produce la circulación
por efecto de la bomba.
Con esto logramos calentar el agua solo cuando hay radiación solar.
Debemos contar con un sistema auxiliar de calentamiento del agua, que puede ser
como nuestro caso, los calentadores de agua actualmente instalados.
9. Evaluación de rendimiento
Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre
Consumo base 4 personas (Lts) 160 160 160 160 160 160 160 160 160 160 160 160
Energía requerida 300 300 300 300 300 300 300 300 300 300 300 300 3600
Costo Actual (KW=$150) $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 45.000 $ 540.000
Porcentaje de ahorro estimado 70% 65% 50% 40% 30% 30% 30% 45% 65% 70% 70% 70%
Costo con sistema solar $ 13.500 $ 15.750 $ 22.500 $ 27.000 $ 31.500 $ 31.500 $ 31.500 $ 24.750 $ 15.750 $ 13.500 $ 13.500 $ 13.500 $ 254.250
Ahorro mensual $ 31.500 $ 29.250 $ 22.500 $ 18.000 $ 13.500 $ 13.500 $ 13.500 $ 20.250 $ 29.250 $ 31.500 $ 31.500 $ 31.500 $ 285.750

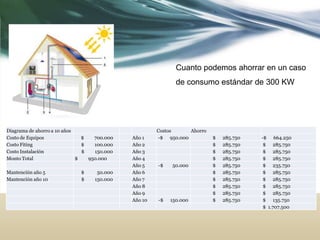

10. Cuanto podemos ahorrar en un caso
de consumo estándar de 300 KW
Diagrama de ahorro a 10 años Costos Ahorro
Costo de Equipos $ 700.000 Año 1 -$ 950.000 $ 285.750 -$ 664.250
Costo Fiting $ 100.000 Año 2 $ 285.750 $ 285.750
Costo Instalación $ 150.000 Año 3 $ 285.750 $ 285.750
Monto Total $ 950.000 Año 4 $ 285.750 $ 285.750
Año 5 -$ 50.000 $ 285.750 $ 235.750
Mantención año 5 $ 50.000 Año 6 $ 285.750 $ 285.750
Mantención año 10 $ 150.000 Año 7 $ 285.750 $ 285.750
Año 8 $ 285.750 $ 285.750
Año 9 $ 285.750 $ 285.750
Año 10 -$ 150.000 $ 285.750 $ 135.750
$ 1.707.500
11. Conclusiones
• De acuerdo a lo estimado y visto en el mercado, se aprecia que el
proyecto es rentable, en la medida que podamos efectuar las
instalaciones en las casas con mayor consumo.
• Los calculo se han efectuado considerando una vida útil de 10 años,
en la practica podemos extender esto hasta 20 años.
• Se ha podido comprobar prácticamente que el sistema es muy
amigable al usuario, la mantención es mínima y el nivel de inversión
es relativamente bajo, con un ahorro importante.
• Podemos dar una mayor publicidad en el uso de ERNC
