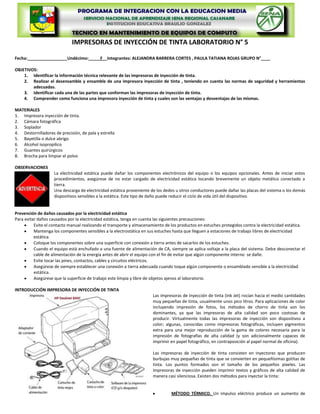

1. IMPRESORAS DE INYECCIÓN DE TINTA LABORATORIO N° 5
Fecha:_________________Undécimo:_____F__Integrantes: ALEJANDRA BARRERA CORTES , PAULA TATIANA ROJAS GRUPO N°____
OBJETIVOS:
1. Identificar la información técnica relevante de las impresoras de inyección de tinta.
2. Realizar el desensamble y ensamble de una impresora inyección de tinta , teniendo en cuenta las normas de seguridad y herramientas
adecuadas.
3. Identificar cada una de las partes que conforman las impresoras de inyección de tinta.
4. Comprender como funciona una impresora inyección de tinta y cuales son las ventajas y desventajas de las mismas.
MATERIALES
1. Impresora inyección de tinta.
2. Cámara fotográfica
3. Soplador
4. Destornilladores de precisión, de pala y estrella
5. Bayetilla o dulce abrigo
6. Alcohol isopropilico
7. Guantes quirúrgicos
8. Brocha para limpiar el polvo
OBSERVACIONES
La electricidad estática puede dañar los componentes electrónicos del equipo o los equipos opcionales. Antes de iniciar estos
procedimientos, asegúrese de no estar cargado de electricidad estática tocando brevemente un objeto metálico conectado a
tierra.
Una descarga de electricidad estática proveniente de los dedos u otros conductores puede dañar las placas del sistema o los demás
dispositivos sensibles a la estática. Este tipo de daño puede reducir el ciclo de vida útil del dispositivo.
Prevención de daños causados por la electricidad estática
Para evitar daños causados por la electricidad estática, tenga en cuenta las siguientes precauciones:
Evite el contacto manual realizando el transporte y almacenamiento de los productos en estuches protegidos contra la electricidad estática.
Mantenga los componentes sensibles a la electrostática en sus estuches hasta que lleguen a estaciones de trabajo libres de electricidad
estática.
Coloque los componentes sobre una superficie con conexión a tierra antes de sacarlos de los estuches.
Cuando el equipo está enchufado a una fuente de alimentación de CA, siempre se aplica voltaje a la placa del sistema. Debe desconectar el
cable de alimentación de la energía antes de abrir el equipo con el fin de evitar que algún componente interno se dañe.
Evite tocar las pines, contactos, cables y circuitos eléctricos.
Asegúrese de siempre establecer una conexión a tierra adecuada cuando toque algún componente o ensamblado sensible a la electricidad
estática.
Asegúrese que la superficie de trabajo este limpia y libre de objetos ajenos al laboratorio.
INTRODUCCIÓN IMPRESORA DE INYECCIÓN DE TINTA
Las impresoras de inyección de tinta (Ink Jet) rocían hacia el medio cantidades
muy pequeñas de tinta, usualmente unos pico litros. Para aplicaciones de color
incluyendo impresión de fotos, los métodos de chorro de tinta son los
dominantes, ya que las impresoras de alta calidad son poco costosas de
producir. Virtualmente todas las impresoras de inyección son dispositivos a
color; algunas, conocidas como impresoras fotográficas, incluyen pigmentos
extra para una mejor reproducción de la gama de colores necesaria para la
impresión de fotografías de alta calidad (y son adicionalmente capaces de
imprimir en papel fotográfico, en contraposición al papel normal de oficina).
Las impresoras de inyección de tinta consisten en inyectores que producen
burbujas muy pequeñas de tinta que se convierten en pequeñísimas gotitas de
tinta. Los puntos formados son el tamaño de los pequeños pixeles. Las
impresoras de inyección pueden imprimir textos y gráficos de alta calidad de
manera casi silenciosa. Existen dos métodos para inyectar la tinta:
MÉTODO TÉRMICO. Un impulso eléctrico produce un aumento de

2. temperatura (aprox. 480ºC durante microsegundos) que hace hervir una pequeña cantidad de tinta dentro de una cámara formando una burbuja
de vapor que fuerza su salida por los inyectores. Al salir al exterior, este vapor se condensa y forma una minúscula gota de tinta sobre el papel.
Después, el vacío resultante arrastra nueva tinta hacia la cámara. Este método tiene el inconveniente de limitar en gran medida la vida de los
inyectores, es por eso que estos inyectores se encuentran en los cartuchos de tinta.
MÉTODO PIEZOELÉCTRICO.Cada inyector está formado por un elemento piezoeléctrico que, al recibir un impulso eléctrico, cambia de forma
aumentando bruscamente la presión en el interior del cabezal provocando la inyección de una partícula de tinta. Su ciclo de inyección es más
rápido que el térmico.
Las impresoras de inyección tienen un coste inicial mucho menor que las impresoras láser, pero tienen un coste por copia mucho mayor, ya que la tinta
necesita ser repuesta frecuentemente. Las impresoras de inyección son también más lentas que las impresoras láser, además de tener la desventaja de
dejar secar las páginas antes de poder ser manipuladas agresivamente; la manipulación prematura puede causar que la tinta (que está adherida a la
página en forma líquida) se mueva.
Nota
Cuando esté seleccionando una impresora de inyección de tinta para la compra, siempre asegurese de saber el tipo de cartucho de tinta que
requiere. Esto es muy importante sobre todo para las unidades de color. Las impresoras de inyección de tinta CMYK requieren tinta para cada
color; sin embargo, el punto aquí es si cada color es almacenado en un cartucho separado o no.
Algunas impresoras utilizan un cartucho de cámaras múltiples; a menos de que se tenga algún tipo de proceso de relleno, tan pronto como un
color se acaba, se debe reemplazar el cartucho completo. Otras impresoras utilizan cartuchos con múltiples cámaras para cyan, magenta y
amarillo, pero también tienen un cartucho separado para el negro. En ambientes donde se imprime grandes cantidades de texto, este tipo de
arreglo puede ser beneficioso. Sin embargo, la mejor solución es encontrar una impresora con cartuchos separados para cada color; así,
puede reemplazar fácilmente un color particular cuando este se termine.
Algunos fabricantes de impresoras de inyección de tinta también requieren utilizar papel tratado de alguna forma particular para imprimir imágenes
y documentos de alta calidad. Algunos tipos de papel utilizan una capa con una fórmula de alto brillo para absorber rápidamente las tintas de color,
lo que evita que se hagan grumos (acumulaciones de tinta basada en agua en ciertas áreas donde se mezclan los colores, causando manchas de tinta
seca) o bandas (donde la salida de la impresora tiene un patrón de líneas extrañas). Consulte la documentación de su impresora para ver la lista de
papeles recomendados.
1. IDENTIFICACIÓN DE LA IMPRESORA
Realice la ficha técnica de la impresora de trabajo, para ello identifique al fabricante y modelo en la carcasa de la impresora, posteriormente
consulte en la internet el manual técnico para completar la ficha.
FICHA TECNICA DE LA IMPRESORA
TIPO INYECCION
MARCA HP
MODELO DESKJET-695C
SERIE MX96413137
TECNOLOGIA DE IMPRESIÓN INYECCION DE TINTA
RESOLUCION DE IMPRESIÓN 600 DPI
MEMORIA BUFFER RECEPTOR 2MB EN RAM, BUFFER RECEPTOR DE 48 KBYTES
MANEJO DE PAPEL AUTOMATICO
VELOCIDAD DE IMPRESIÓN 5º6 PPM
CONECTORES USB
NIVEL DE RUIDO 43 DB APROXIMADAMENTE
PARA TENER EN CUENTA
TIPO: “Margarita, de matriz de puntoetc.”
MARCA: “Empresa fabricante de la impresora”
MODELO: “Definido por el fabricante”
SERIE: “Definido por el fabricante”
TECNOLOGÍA DE IMPRESIÓN: “Para el caso definir el No. De pines o agujas en los cabezales”
RESOLUCIÓN DE IMPRESIÓN: Puntos por pulgada (ppp o dpi).
MEMORIA BUFFER RECEPTOR: “Memoria interna de la impresora ”
MANEJO DE PAPEL: “Tipo de papel que maneja”
VELOCIDAD DE IMPRESIÓN: “se mide en páginas por minuto ppm o imágenes por minuto ipm”
CONECTORES: “USB, Paralelo, serial etc.”

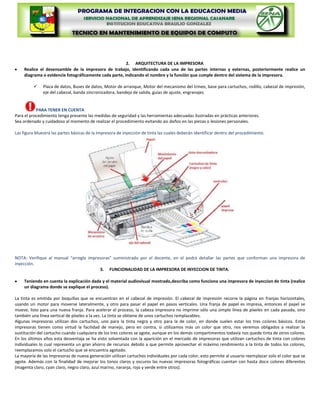

3. 2. ARQUITECTURA DE LA IMPRESORA
Realice el desensamble de la impresora de trabajo, identificando cada una de las partes internas y externas, posteriormente realice un
diagrama o evidencie fotográficamente cada parte, indicando el nombre y la función que cumple dentro del sistema de la impresora.
 Placa de datos, Buses de datos, Motor de arranque, Motor del mecanismo del trineo, base para cartuchos, rodillo, cabezal de impresión,
eje del cabezal, banda sincronizadora, bandeja de salida, guías de ajuste, engranajes
PARA TENER EN CUENTA
Para el procedimiento tenga presente las medidas de seguridad y las herramientas adecuadas ilustradas en prácticas anteriores.
Sea ordenado y cuidadoso al momento de realizar el procedimiento evitando asi daños en las piezas o lesiones personales.
Las figura Muestra las partes básicas de la Impresora de inyección de tinta las cuales deberán identificar dentro del procedimiento.
NOTA: Verifique al manual “arreglo impresoras” suministrado por el docente, en el podrá detallar las partes que conforman una impresora de
inyección.
3. FUNCIONALIDAD DE LA IMPRESORA DE INYECCION DE TINTA.
Teniendo en cuenta la explicación dada y el material audiovisual mostrado,describa como funciona una impresora de inyeccion de tinta (realice
un diagrama donde se explique el proceso).
La tinta es emitida por boquillas que se encuentran en el cabezal de impresión. El cabezal de impresión recorre la página en franjas horizontales,
usando un motor para moverse lateralmente, y otro para pasar el papel en pasos verticales.
Una franja de papel es impresa, entonces el papel se mueve, listo para una nueva franja. Para
acelerar el proceso, la cabeza impresora no imprime sólo una simple línea de píxeles en cada
pasada, sino también una línea vertical de píxeles a la vez. La tinta se obtiene de unos
cartuchos remplazables.
Algunas impresoras utilizan dos cartuchos, uno para la tinta negra y otro para la de color, en
donde suelen estar los tres colores básicos. Estas impresoras tienen como virtud la facilidad de
manejo, pero en contra, si utilizamos más un color que otro, nos veremos obligados a realizar
la sustitución del cartucho cuando cualquiera de los tres colores se agote, aunque en los demás
compartimentos todavía nos quede tinta de otros colores. En los últimos años esta desventaja
se ha visto solventada con la aparición en el mercado de impresoras que utilizan cartuchos de
tinta con colores individuales lo cual representa un gran ahorro de recursos debido a que
permite aprovechar el máximo rendimiento a la tinta de todos los colores, reemplazamos solo
el cartucho que se encuentra agotado.
La mayoría de las impresoras de nueva generación utilizan cartuchos individuales por cada color, esto permite al usuario reemplazar solo el color que se
agote. Además con la finalidad de mejorar los tonos claros y oscuros las nuevas impresoras fotográficas cuentan con hasta doce colores diferentes
(magenta claro, cyan claro, negro claro, azul marino, naranja, rojo y verde entre otros).

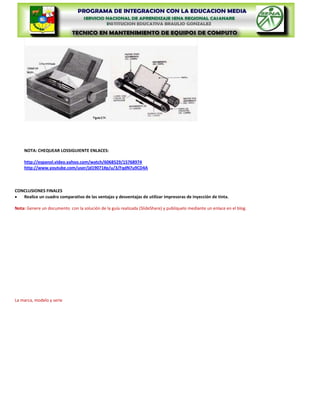

4. NOTA: CHEQUEAR LOSSIGUIENTE ENLACES:
http://espanol.video.yahoo.com/watch/6068529/15768974
http://www.youtube.com/user/jd19071#p/u/3/FqdN7u9CD4A
CONCLUSIONES FINALES
Realice un cuadro comparativo de las ventajas y desventajas de utilizar impresoras de inyección de tinta.
Nota: Genere un documento con la solución de la guía realizada (SlideShare) y publíquelo mediante un enlace en el blog.
La marca, modelo y serie

5. Cuadro comparativo
VENTAJAS DESVENTAJAS
-Su costo es muy inferior al de otras impresoras -la relativa rapidez con que quedan inservibles lo
cabezales de impresora si no se usan durante algunos
-Su tecnología es la más simple, porque tiene meses
menos partes móviles. La tinta no requiere agua y -El costo por copia respecto a otras impresoras es
es más rápido el secado mucho mayor, debido a que el cartucho de tinta se
consume con rapidez y es bastante costoso.
