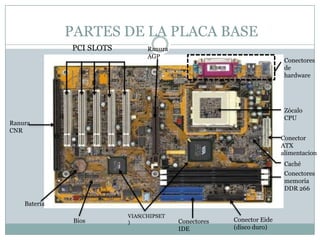

4. PARTES DE LA PLACA BASE
VIAS(CHIPSET
)
Batería
Bios
Ranura
CNR
PCI SLOTS Ranura
AGP
Zócalo
CPU
Conector
ATX
alimentacion
Conectores
memoria
DDR 266
Conector Eide
(disco duro)
Conectores
IDE
Conectores
de
hardware
Caché

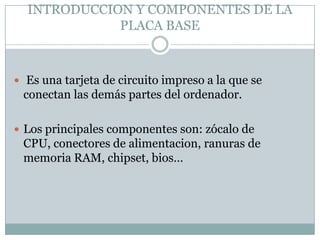

5. INTRODUCCION Y COMPONENTES DE LA
PLACA BASE
 Es una tarjeta de circuito impreso a la que se
conectan las demás partes del ordenador.
 Los principales componentes son: zócalo de
CPU, conectores de alimentacion, ranuras de
memoria RAM, chipset, bios…

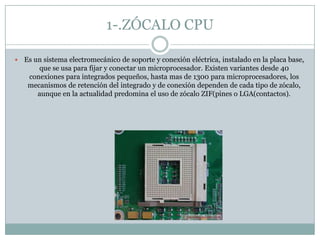

6. 1-.ZÓCALO CPU
 Es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base,
que se usa para fijar y conectar un microprocesador. Existen variantes desde 40
conexiones para integrados pequeños, hasta mas de 1300 para microprocesadores, los
mecanismos de retención del integrado y de conexión dependen de cada tipo de zócalo,
aunque en la actualidad predomina el uso de zócalo ZIF(pines o LGA(contactos).

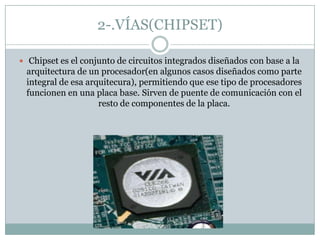

7. 2-.VÍAS(CHIPSET)
 Chipset es el conjunto de circuitos integrados diseñados con base a la
arquitectura de un procesador(en algunos casos diseñados como parte
integral de esa arquitecura), permitiendo que ese tipo de procesadores
funcionen en una placa base. Sirven de puente de comunicación con el
resto de componentes de la placa.

8. 3-.CACHÉ
 Un caché es un sistema especial de almacenamiento de alta velocidad.
Puede ser tanto un área reservada de la memoria principal como un
dispositivo de almacenamiento de alta velocidad independiente. Hay
dos tipos de caché frecuentemente usados en las computadoras
personales. Memoria caché y caché de disco.

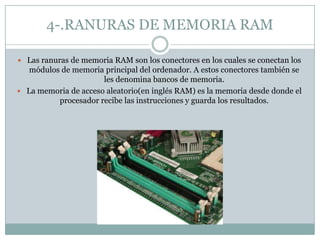

9. 4-.RANURAS DE MEMORIA RAM
 Las ranuras de memoria RAM son los conectores en los cuales se conectan los
módulos de memoria principal del ordenador. A estos conectores también se
les denomina bancos de memoria.
 La memoria de acceso aleatorio(en inglés RAM) es la memoria desde donde el
procesador recibe las instrucciones y guarda los resultados.

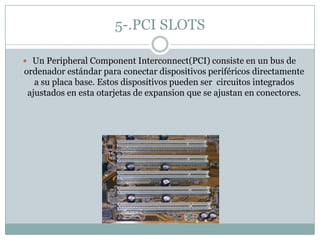

10. 5-.PCI SLOTS
 Un Peripheral Component Interconnect(PCI) consiste en un bus de
ordenador estándar para conectar dispositivos periféricos directamente
a su placa base. Estos dispositivos pueden ser circuitos integrados
ajustados en esta otarjetas de expansion que se ajustan en conectores.

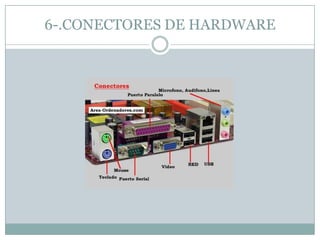

11. 6-.CONECTORES DE HARDWARE

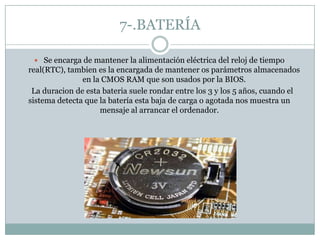

12. 7-.BATERÍA
 Se encarga de mantener la alimentación eléctrica del reloj de tiempo
real(RTC), tambien es la encargada de mantener os parámetros almacenados
en la CMOS RAM que son usados por la BIOS.
La duracion de esta bateria suele rondar entre los 3 y los 5 años, cuando el
sistema detecta que la batería esta baja de carga o agotada nos muestra un
mensaje al arrancar el ordenador.

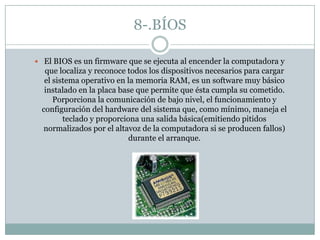

13. 8-.BÍOS
 El BIOS es un firmware que se ejecuta al encender la computadora y
que localiza y reconoce todos los dispositivos necesarios para cargar
el sistema operativo en la memoria RAM, es un software muy básico
instalado en la placa base que permite que ésta cumpla su cometido.
Porporciona la comunicación de bajo nivel, el funcionamiento y
configuración del hardware del sistema que, como mínimo, maneja el
teclado y proporciona una salida básica(emitiendo pitidos
normalizados por el altavoz de la computadora si se producen fallos)
durante el arranque.

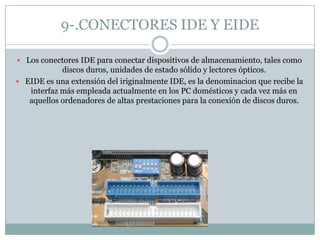

14. 9-.CONECTORES IDE Y EIDE
 Los conectores IDE para conectar dispositivos de almacenamiento, tales como
discos duros, unidades de estado sólido y lectores ópticos.
 EIDE es una extensión del iriginalmente IDE, es la denominacion que recibe la
interfaz más empleada actualmente en los PC domésticos y cada vez más en
aquellos ordenadores de altas prestaciones para la conexión de discos duros.

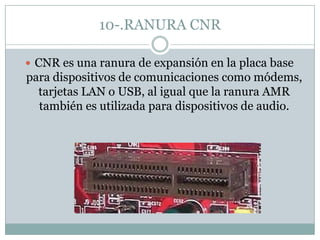

15. 10-.RANURA CNR
 CNR es una ranura de expansión en la placa base
para dispositivos de comunicaciones como módems,
tarjetas LAN o USB, al igual que la ranura AMR
también es utilizada para dispositivos de audio.

16. 11-.RANURA AGP
 AGP es un puerto(puerto que sólo se puede conectar un dispositivo, mientras
que en el bus se pueden conectar varios) desarrollado en 1996 como solución a
los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus
PCI. El diseño parte de las especificaciones PCI 2.1.

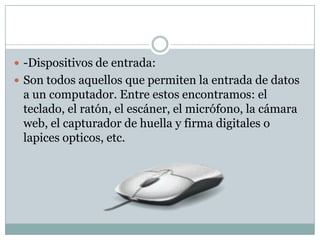

18.  -Dispositivos de entrada:
 Son todos aquellos que permiten la entrada de datos
a un computador. Entre estos encontramos: el
teclado, el ratón, el escáner, el micrófono, la cámara
web, el capturador de huella y firma digitales o
lapices opticos, etc.

19.  -Dispositivos de salida:
 Son todos aquellos que permiten mostrar la
información procesada por el computador. Entre
estos encontramos: la pantalla, la impresora, los
altavoces, etc.
 Pantalla Impresora

20.  -Dispositivos de almacenamiento:
 Son todos aquellos que permiten la comunicación
entre computadores. Entre estos encontramos: el
módem, la tarjeta de red y el enrutador (router).
el módem:

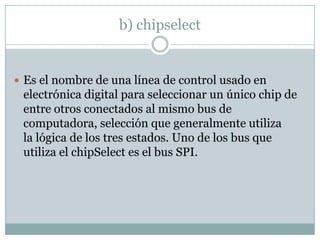

21. b) chipselect
 Es el nombre de una línea de control usado en
electrónica digital para seleccionar un único chip de
entre otros conectados al mismo bus de
computadora, selección que generalmente utiliza
la lógica de los tres estados. Uno de los bus que
utiliza el chipSelect es el bus SPI.

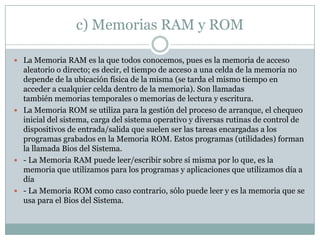

22. c) Memorias RAM y ROM
 La Memoria RAM es la que todos conocemos, pues es la memoria de acceso
aleatorio o directo; es decir, el tiempo de acceso a una celda de la memoria no
depende de la ubicación física de la misma (se tarda el mismo tiempo en
acceder a cualquier celda dentro de la memoria). Son llamadas
también memorias temporales o memorias de lectura y escritura.
 La Memoria ROM se utiliza para la gestión del proceso de arranque, el chequeo
inicial del sistema, carga del sistema operativo y diversas rutinas de control de
dispositivos de entrada/salida que suelen ser las tareas encargadas a los
programas grabados en la Memoria ROM. Estos programas (utilidades) forman
la llamada Bios del Sistema.
 - La Memoria RAM puede leer/escribir sobre sí misma por lo que, es la
memoria que utilizamos para los programas y aplicaciones que utilizamos día a
día
 - La Memoria ROM como caso contrario, sólo puede leer y es la memoria que se
usa para el Bios del Sistema.
