La tarjeta madre es una parte fundamental de la computadora que conecta los diferentes componentes como el procesador, memoria RAM, ranuras de expansión y otros dispositivos. Contiene circuitos integrados como el chipset que sirve como centro de conexión entre los componentes. Incluye elementos como ranuras para memoria RAM, conectores para ventiladores, puertos USB y ranuras PCI para tarjetas de expansión. La tarjeta madre es responsable de transferir energía a los demás componentes para que funcionen.

1. INTRODUCCION

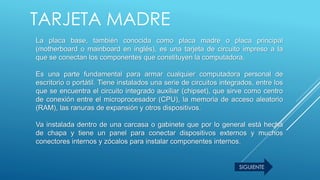

2. TARJETA MADRE
La placa base, también conocida como placa madre o placa principal
(motherboard o mainboard en inglés), es una tarjeta de circuito impreso a la
que se conectan los componentes que constituyen la computadora.
Es una parte fundamental para armar cualquier computadora personal de
escritorio o portátil. Tiene instalados una serie de circuitos integrados, entre los
que se encuentra el circuito integrado auxiliar (chipset), que sirve como centro
de conexión entre el microprocesador (CPU), la memoria de acceso aleatorio
(RAM), las ranuras de expansión y otros dispositivos.
Va instalada dentro de una carcasa o gabinete que por lo general está hecha
de chapa y tiene un panel para conectar dispositivos externos y muchos
conectores internos y zócalos para instalar componentes internos.
SIGUIENTE

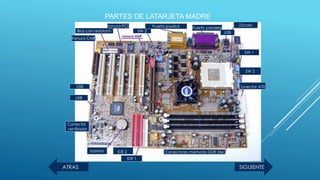

3. Ranura CNR
Bios con redstorm
Ranura PCI
SW 3
Puerto joystick Puerto paralelo
USB
Zócalo
SW 1
SW 2
Conector ATX
Conectores memoria DDR 266
IDE 1
IDE 2batería
Conector
ventilador
USB
USB
PARTES DE LATARJETA MADRE
SIGUIENTEATRAS

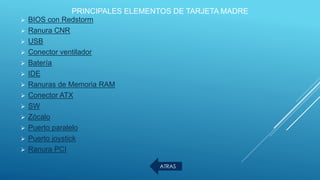

4. PRINCIPALES ELEMENTOS DE TARJETA MADRE
 BIOS con Redstorm
 Ranura CNR
 USB
 Conector ventilador
 Batería
 IDE
 Ranuras de Memoria RAM
 Conector ATX
 SW
 Zócalo
 Puerto paralelo
 Puerto joystick
 Ranura PCI
ATRAS

5. BIOS
«sistema básico de entrada y salida»
 Es un tipo de firmware que localiza y prepara los componentes electrónicos o
periféricos de una máquina, para comunicarlos con algún sistema operativo
que la gobernará
 Funcionalidades básicas: chequeo de la memoria principal y secundaria,
comunicación con el usuario vía monitor o teclado y enlace mediante los
procesos de arranque o booting con el núcleo del sistema operativo que
gobernará el sistema.
Atrás

6. RANURA CNR
 Es una ranura de expansión en la placa madre para dispositivos de
comunicaciones como módems, tarjetas LAN o USB, al igual que la ranura AMR
también es utilizado para dispositivos de audio. Fue introducido en febrero de
2000 por Intel en sus placas para procesadores Pentium y se trataba de un
diseño propietario por lo que no se extendió más allá de las placas que incluían
los chipsets de Intel.
 Adolecía de los mismos problemas de recursos de los dispositivos diseñados
para ranura AMR. Actualmente no se incluye en las placas.
Atrás

7. USB
 El puerto USB, son las siglas en inglés de "Universal Serial Bus", se diseños
teniendo en cuenta el gran numero de dispositivos y sus flexibilidad, una
velocidad de comunicación suficiente entre el dispositivo y la computadora.
Atrás

8. CONECTOR VENTILADOR
 En informática, los conectores, normalmente denominados "conectores de
entrada/salida" (o abreviado conectores E/S) son interfaces para conectar
dispositivos mediante cables. Generalmente tienen un extremo macho con
clavijas que sobresalen. Este enchufe debe insertarse en una parte hembra
(también denominada socket), que incluye agujeros para acomodar las
clavijas. Sin embargo, existen enchufes "hermafroditas" que pueden actuar
como enchufes macho o hembra y se pueden insertar en cualquiera de los
dos.
Atrás

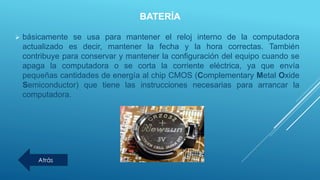

9. BATERÍA
 básicamente se usa para mantener el reloj interno de la computadora
actualizado es decir, mantener la fecha y la hora correctas. También
contribuye para conservar y mantener la configuración del equipo cuando se
apaga la computadora o se corta la corriente eléctrica, ya que envía
pequeñas cantidades de energía al chip CMOS (Complementary Metal Oxide
Semiconductor) que tiene las instrucciones necesarias para arrancar la
computadora.
Atrás

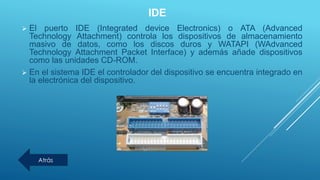

10. IDE
 El puerto IDE (Integrated device Electronics) o ATA (Advanced
Technology Attachment) controla los dispositivos de almacenamiento
masivo de datos, como los discos duros y WATAPI (WAdvanced
Technology Attachment Packet Interface) y además añade dispositivos
como las unidades CD-ROM.
 En el sistema IDE el controlador del dispositivo se encuentra integrado en
la electrónica del dispositivo.
Atrás

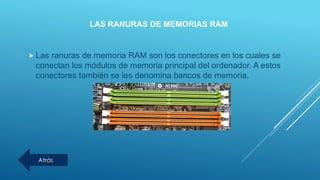

11. LAS RANURAS DE MEMORIAS RAM
 Las ranuras de memoria RAM son los conectores en los cuales se
conectan los módulos de memoria principal del ordenador. A estos
conectores también se les denomina bancos de memoria.
Atrás

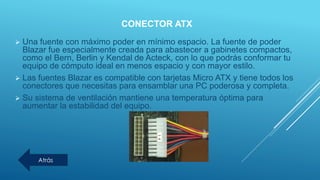

12. CONECTOR ATX
 Una fuente con máximo poder en mínimo espacio. La fuente de poder
Blazar fue especialmente creada para abastecer a gabinetes compactos,
como el Bern, Berlin y Kendal de Acteck, con lo que podrás conformar tu
equipo de cómputo ideal en menos espacio y con mayor estilo.
 Las fuentes Blazar es compatible con tarjetas Micro ATX y tiene todos los
conectores que necesitas para ensamblar una PC poderosa y completa.
 Su sistema de ventilación mantiene una temperatura óptima para
aumentar la estabilidad del equipo.
Atrás

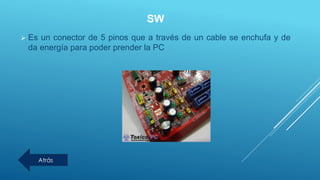

13. SW
 Es un conector de 5 pinos que a través de un cable se enchufa y de
da energía para poder prender la PC
Atrás

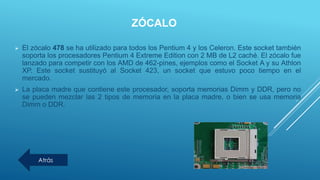

14. ZÓCALO
 El zócalo 478 se ha utilizado para todos los Pentium 4 y los Celeron. Este socket también
soporta los procesadores Pentium 4 Extreme Edition con 2 MB de L2 caché. El zócalo fue
lanzado para competir con los AMD de 462-pines, ejemplos como el Socket A y su Athlon
XP. Este socket sustituyó al Socket 423, un socket que estuvo poco tiempo en el
mercado.
 La placa madre que contiene este procesador, soporta memorias Dimm y DDR, pero no
se pueden mezclar las 2 tipos de memoria en la placa madre, o bien se usa memoria
Dimm o DDR.
Atrás

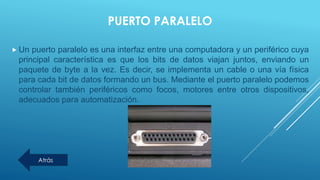

15. PUERTO PARALELO
 Un puerto paralelo es una interfaz entre una computadora y un periférico cuya
principal característica es que los bits de datos viajan juntos, enviando un
paquete de byte a la vez. Es decir, se implementa un cable o una vía física
para cada bit de datos formando un bus. Mediante el puerto paralelo podemos
controlar también periféricos como focos, motores entre otros dispositivos,
adecuados para automatización.
Atrás

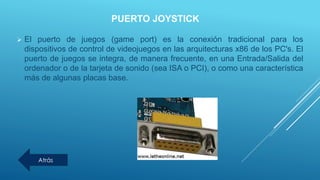

16. PUERTO JOYSTICK
 El puerto de juegos (game port) es la conexión tradicional para los
dispositivos de control de videojuegos en las arquitecturas x86 de los PC's. El
puerto de juegos se integra, de manera frecuente, en una Entrada/Salida del
ordenador o de la tarjeta de sonido (sea ISA o PCI), o como una característica
más de algunas placas base.
Atrás

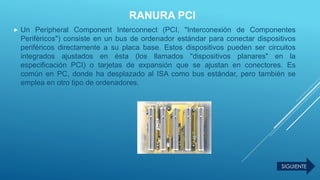

17. RANURA PCI
 Un Peripheral Component Interconnect (PCI, "Interconexión de Componentes
Periféricos") consiste en un bus de ordenador estándar para conectar dispositivos
periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos
integrados ajustados en ésta (los llamados "dispositivos planares" en la
especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es
común en PC, donde ha desplazado al ISA como bus estándar, pero también se
emplea en otro tipo de ordenadores.
SIGUIENTE

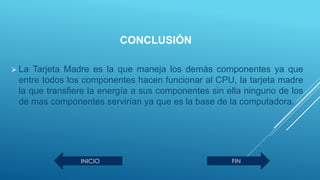

18. CONCLUSIÓN
 La Tarjeta Madre es la que maneja los demás componentes ya que
entre todos los componentes hacen funcionar al CPU, la tarjeta madre
la que transfiere la energía a sus componentes sin ella ninguno de los
de mas componentes servirían ya que es la base de la computadora.
