Este documento presenta los cálculos estructurales para un proyecto de edificio de dos pisos. Resume los tipos de vigas y columnas utilizadas, así como los esfuerzos a los que estarán sometidos. Calcula las dimensiones de las vigas según su ubicación y carga, determinando el ancho tributario, momento y sección requerida para cada viga en la planta baja y primer piso.

1. REPUBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITECNICO
SANTIAGO MARIÑO
EXTENSION PORLAMAR
BR. ROJAS
KATERINE
CEDULA:
25.157.101
PROYECTO DE
ESTRUCTURA

2. SELECCIÓN DEL TIPO DE
ENTRE PISO

3. VIGAS DE CARGA
VIGAS DE AMARRE
PLANTA BAJA
PRIMER PISO

4. ESFUERZOS - COLUMNAS Y VIGAS SOMETIDAS
A FLEXION, TRACCION Y COMPRESION.
COMPRESIO
N
FLEXION
TRACCION

5. DIMENSIONES DE LAS VIGAS SEGÚN SU
UBICACION
FLEXION
COMPRESION

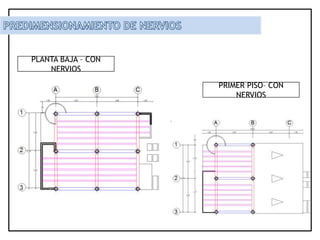

6. PLANTA BAJA – CON
NERVIOS
PRIMER PISO– CON
NERVIOS

7. AREA TRIBUTARIA –
PLANTA BAJA
AREA TRIBUTARIA –
PRIMER PISO

8. 1. Ancho tributario
2. QV= Carga sobre
la viga
3. ME = Momento
4. Sección de la
viga
Eje 1
1. AT = 3,67=
1,83+ 1,82= 3,66
2 2
2. QV= QL x AT+ PP+ PPA
QV= 800K/M2 x 3,66M + 1000K/M
QV= 2928K/M2 + 1000K/M
QV= 3928 K/M
3. ME= QV x L2= 3928K/M x
(4,14)2
12 12
= 3928K/M x
17.13 M2
12
= 67286,64
12
= 5607,22 KM
4. d= √me = √5607,22
K/M__________
r x b 17,7 K/CM2 x
0,05 M
= √633,58 CM2
= 25,17 CM
QL= 800 K/M2
PP +PPA = 1000 K/M
R= 17,7 K/CM2 b=
50 CM

9. 1. Ancho tributario
2. QV= Carga sobre la viga
3. ME = Momento
4. Sección de la viga
QL= 800 K/M2
PP +PPA = 1000 K/M
R= 17,7 K/CM2 b= 50 CM
Eje 2
1. AT = 3,67= 1,83
2 2
2. QV= 800 K/M2 x 1,83 + 1000 K/M
QV= 1464 + 1000K/M
QV=2464 K/M
3. ME= 2464K/M x (4,14)2
12
= 2464K/M x 17,13M2
12
=42208,32 = 3517,36 KM
12
4. d= √3517,36 K/M__________
17,7 K/CM2 x 0,05 M
= √397,44 CM2
= 19,93 CM
= 20 CM
