1. PROYECTODE
ESTRUCTURA
GABRIELA FERREIRA C.I: 20 957 294

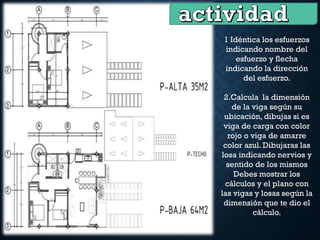

2. 1 Idéntica los esfuerzos
indicando nombre del
esfuerzo y flecha
indicando la dirección
del esfuerzo.
2.Calcula la dimensión
de la viga según su
ubicación, dibujas si es
viga de carga con color
rojo o viga de amarre
color azul. Dibujaras las
losa indicando nervios y
sentido de los mismos
Debes mostrar los
cálculos y el plano con
las vigas y losas según la
dimensión que te dio el
cálculo.

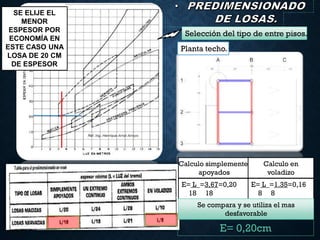

3. Selección del tipo de entre pisos.
E= L =1.35=0,16
8 8
E= L =3,67=0,20
18 18
E= 0,20cm
Planta techo.
Calculo simplemente
apoyados
Calculo en
voladizo
Se compara y se utiliza el mas
desfavorable
SE ELIJE EL
MENOR
ESPESOR POR
ECONOMÍA EN
ESTE CASO UNA
LOSA DE 20 CM
DE ESPESOR

4. Selección del tipo de entre pisos.
E= L =3,66=0,20
18 18
E= 0,20cm
L
Planta entrepiso.
Calculo simplemente apoyados
Se elije el menor espesor por
economía en este caso una
losa de 20 cm de espesor

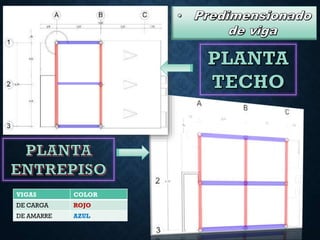

5. VIGAS COLOR
DE CARGA ROJO
DE AMARRE AZUL

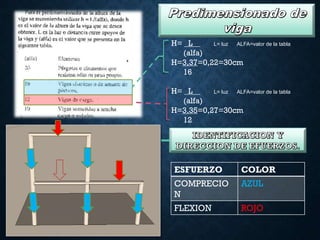

6. H= L L= luz ALFA=valor de la tabla
(alfa)
H=3,37=0,22=30cm
16
H= L L= luz ALFA=valor de la tabla
(alfa)
H=3,35=0,27=30cm
12
ESFUERZO COLOR
COMPRECIO
N
AZUL
FLEXION ROJO

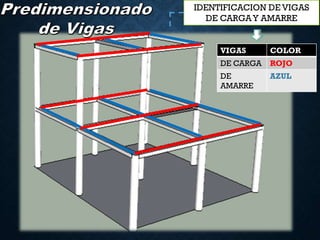

7. VIGAS COLOR
DE CARGA ROJO
DE
AMARRE
AZUL
IDENTIFICACION DE VIGAS
DE CARGAY AMARRE

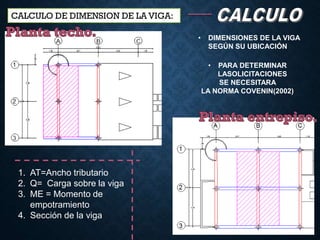

8. CALCULO DE DIMENSION DE LA VIGA:
• DIMENSIONES DE LA VIGA
SEGÚN SU UBICACIÓN
1. AT=Ancho tributario
2. Q= Carga sobre la viga
3. ME = Momento de
empotramiento
4. Sección de la viga
• PARA DETERMINAR
LASOLICITACIONES
SE NECESITARA
LA NORMA COVENIN(2002)

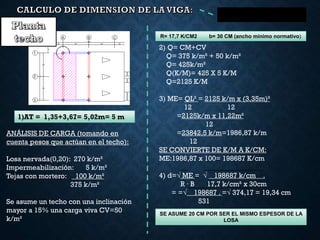

9. R= 17,7 K/CM2 b= 30 CM (ancho mínimo normativo)
1)AT = 1,35+3,67= 5,02m= 5 m
2) Q= CM+CV
Q= 375 k/m² + 50 k/m²
Q= 425k/m²
Q(K/M)= 425 X 5 K/M
Q=2125 K/M
3) ME= QL² = 2125 k/m x (3,35m)²
12 12
=2125k/m x 11,22m²
12
=23842,5 k/m=1986,87 k/m
12
SE CONVIERTE DE K/M A K/CM:
ME:1986,87 x 100= 198687 K/cm
4) d=√ ME = √ 198687 k/cm .
R ∙ B 17,7 k/cm² x 30cm
= =√ 198687 . =√ 374,17 = 19,34 cm
531
ANÁLISIS DE CARGA (tomando en
cuenta pesos que actúan en el techo):
Losa nervada(0,20): 270 k/m²
Impermeabilización: 5 k/m²
Tejas con mortero: 100 k/m²
375 k/m²
Se asume un techo con una inclinación
mayor a 15% una carga viva CV=50
k/m²
SE ASUME 20 CM POR SER EL MISMO ESPESOR DE LA
LOSA

10. R= 17,7 K/CM2 b= 30 CM (ancho mínimo normativo)
1)AT = 3,67+3,65= 3,66 m
2
2) Q= CM+CV
Q= 470 k/m² + 325 k/m²
Q= 795 k/m² = 800 k/m²
Q(K/M)= 800 X 3,66 K/M
Q=2928 K/M
3) ME= QL² = 2928 k/m x (3,66m)²
12 12
=2928 k/m x 13,39 m²
12
=39205,92 k/m=3267,16 k/m
12
SE CONVIERTE DE K/M A K/CM:
ME=3267,16 x 100= 326716 K/cm
4) d=√ ME = √ 326716 k/cm .
R ∙ B 17,7 k/cm² x 30cm
=√ 326716. =√ 615,28= 24,80 cm=25cm
531
ANÁLISIS DE CARGA (tomando en
cuenta pesos que actúan en el techo):
Losa nervada(0,20): 270 k/m²
Sobre piso: 100 k/m²
cerámica: 100 k/m²
470 k/m²
CV= Tabiquería 170 k/m²
C. personas 150 k/m²
325 k/m²
.

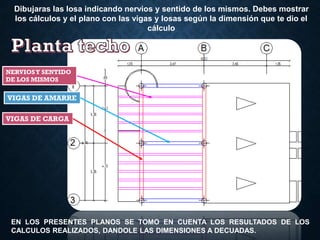

11. Dibujaras las losa indicando nervios y sentido de los mismos. Debes mostrar
los cálculos y el plano con las vigas y losas según la dimensión que te dio el
cálculo
EN LOS PRESENTES PLANOS SE TOMO EN CUENTA LOS RESULTADOS DE LOS
CALCULOS REALIZADOS, DANDOLE LAS DIMENSIONES A DECUADAS.
NERVIOSY SENTIDO
DE LOS MISMOS
VIGAS DE AMARRE
VIGAS DE CARGA

12. Dibujaras las losa indicando nervios y sentido de los mismos. Debes mostrar los
cálculos y el plano con las vigas y losas según la dimensión que te dio el cálculo
EN LOS PRESENTES PLANOS SE TOMO EN CUENTA LOS RESULTADOS DE LOS CALCULOS
REALIZADOS, DANDOLE LAS DIMENSIONES A DECUADAS.
NERVIOSY SENTIDO
DE LOS MISMOS
VIGAS DE
AMARRE
VIGAS DE
CARGA
