Este documento describe las funciones y tipos de estaciones terrenas de comunicaciones por satélite. Explica que las estaciones terrenas adecuan las señales para su transmisión al satélite y distribución. Los tipos principales son pequeñas estaciones receptoras de TV, estaciones portátiles, estaciones VSAT y grandes estaciones internacionales. También describe los componentes clave de las estaciones terrenas como antenas, amplificadores y sistemas electrónicos de control. Por último, menciona ejemplos actuales de estaciones terrenas en Venezuela, EE

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
UNIVERSIDAD “FERMÍN TORO”
DECANATO DE INGENIERÍA
ESCUELA DE TELECOMUNICACIONES
PERDOMO SAHIRI
SILVA ANDRÉS
CHIRINOS WILMER
RADIOENLACE, SECCIÓN: SAIA A
ING. HEDDY L. GIMENEZ
CABUDARE, FEBRERO DEL 2015
Actividad No. 5Actividad No. 5
Estaciones TerrenasEstaciones Terrenas

2. Estación Terrena de
Comunicaciones

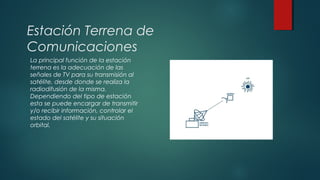

La principal función de la estación
terrena es la adecuación de las
señales de TV para su transmisión al
satélite, desde donde se realiza la
radiodifusión de la misma.
Dependiendo del tipo de estación
esta se puede encargar de transmitir
y/o recibir información, controlar el
estado del satélite y su situación
orbital.

3. Estación Terrena de
Comunicaciones
Los tipos principales de estaciones son: Pequeñas estaciones
receptoras de tv por satélite DBS, estaciones terrenas
portátiles, estaciones o terminales VSAT, terminales de
abertura muy pequeña (redes de difusión, transmisión de
datos privados, intercambio de datos, etc) y grandes
estaciones de comunicaciones de comunicaciones
internacionales.

4. Estación Terrena de redes
Una estación VSAT está compuesta por dos
elementos:
•Unidad Exterior (Outdoor Unit), que es el interfaz
entre satélite y VSAT.
•Unidad Interior (Indoor Unit), que es el interfaz entre
el VSAT y el terminal de usuario o LAN
La unidad exterior:
Básicamente la Unidad Exterior se compone de los
siguientes elementos:
Antena, Sistemas electrónicos, Amplificador de
transmisión, Receptor de bajo ruido.
Sintetizador de frecuencia, Osciladores para variar la
frecuencia, Duplexor y Amplificador de potencia.

5. Estación Terrena de redes
Además en la unidad exterior, los parámetros utilizados para
evaluar son:
Los parámetros utilizados para evaluar la Unidad Exterior:
La finura espectral del transmisor y del receptor para el ajuste de
la portadora en transmisión y para sintonizar adecuadamente la
portadora en recepción, PIRE que condiciona la frecuencia del
enlace de subida.
El PIRE depende de:
Ganancia de antena, Potencia de salida, Figura de mérito G/T,
que condiciona la frecuencia del enlace de bajada
El ratio G/T depende de:
Ganancia de la antena, Temperatura de ruido del receptor, El
diagrama de radiación de la antena, ya que los amplitud de los
lóbulos secundarios (principalmente de los laterales) condiciona
los niveles de interferencia recibida y producida, Temperatura
ambiental de operación y otros factores ambientales como
humedad.

6. Estación Terrena de redes
En la unidad interior los parámetros necesarios para especificar son:
Número de puertos.
Tipo de los puertos:
oMecánicos.
oEléctricos.
oFuncionales.
oProcedurales.
oVelocidad de los puertos. Es la máxima velocidad (bps) del flujo de datos entre el
terminal de usuario y la unidad interior de VSAT en un puerto dado.

7. Actualmente
En Venezuela un ejemplo de las estaciones terrenas es el sistema de estaciones de control: El
satélite Simón Bolívar es operado y controlado por un grupo de especialistas venezolanos
pertenecientes a la Agencia Bolivariana para Actividades Especiales (ABAE). La estación
terrena de control principal esta ubicada en Bamari, el sombrero estado Guárico. La
estación fue construida especialmente para el proyecto y consta de dos secciones: El
centro de control satelital, a cardo del ABAE que se encarga de la operación del satélite, y
una estación de telepuerto a cargo de CANTV que es el portador de los servicios de
telecomunicaciones. También existe una estación terrena secundaria que esta ubicada en
Luepa, estado Bolívar, esta estación esta completamente capacitada para controlar el
satélite en casos excepcionales. Hoy en día el satélite Simón Bolívar tiene 6 años de
funcionamiento.

8. Actualmente

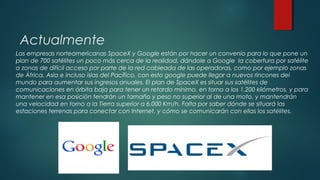

Las empresas norteamericanas SpaceX y Google están por hacer un convenio para lo que pone un
plan de 700 satélites un poco más cerca de la realidad, dándole a Google la cobertura por satélite
a zonas de difícil acceso por parte de la red cableada de las operadoras, como por ejemplo zonas
de África, Asia e incluso islas del Pacífico, con esto google puede llegar a nuevos rincones del
mundo para aumentar sus ingresos anuales. El plan de SpaceX es situar sus satélites de
comunicaciones en órbita baja para tener un retardo mínimo, en torno a los 1.200 kilómetros, y para
mantener en esa posición tendrán un tamaño y peso no superior al de una moto, y mantendrán
una velocidad en torno a la Tierra superior a 6.000 Km/h. Falta por saber dónde se situará las
estaciones terrenas para conectar con Internet, y cómo se comunicarán con ellas los satélites.

9. Actualmente
El satélite argentino ARSAT-1, es el primer satélite de telecomunicaciones hecho íntegramente
en Argentina. Desde 36 mil kilómetros de altitud, brindará servicios de televisión digital, telefonía
y transmisión de datos a todo el país. El satélite, comandado desde la Estación Terrena de
Benavídez, cumplió cada uno de los requerimientos técnicos. Desde que alcanzó su posición
geoestacionaria a casi 36 mil kilómetros sobre el nivel del mar, pudo desplegar completamente
sus paneles solares y la antena de telecomunicaciones. También alcanzó el apuntamiento de
la “cara Tierra” y ya se ubicó en su posición definitiva.

10. Actualmente
El satélite argentino ARSAT-1, es el primer satélite de telecomunicaciones hecho íntegramente
en Argentina. Desde 36 mil kilómetros de altitud, brindará servicios de televisión digital, telefonía
y transmisión de datos a todo el país. El satélite, comandado desde la Estación Terrena de
Benavídez, cumplió cada uno de los requerimientos técnicos. Desde que alcanzó su posición
geoestacionaria a casi 36 mil kilómetros sobre el nivel del mar, pudo desplegar completamente
sus paneles solares y la antena de telecomunicaciones. También alcanzó el apuntamiento de
la “cara Tierra” y ya se ubicó en su posición definitiva.
