ESTACIONES TERRENAS.
Integrantes:
Contreras Ronald C.I. 19.676.415
García Carlos C.I 20.187.124
Saturno Alejandro C.I 19.380.007
Prof. Perez Silcar.
Materia. Comunicaciones por Satélite SAIA A
CABUDARE, JUNIO 2013.

Estaciones Terrenas
para que un satélite pueda lograr el fin por el que fue construido, es necesario establecer un
enlace con una estación en tierra conocida como estación terrena, y tiene el objetivo de
permitir una comunicación directa con el satélite para mandar o recibir información. Una
estación terrena satelital es un conjunto de equipos de comunicaciones y de computo que
puede ser terrestre (Fijo ó Móvil), marítimo o aeronáutico. Las estaciones terrenas pueden
ser usadas en forma general para transmitir y recibir señales directamente del satélite. Pero
en aplicaciones especiales solo pueden transmitir o recibir.
Elementos de una estación terrena.
Los tipos principales de estaciones son:
 Pequeñas estaciones receptoras de TV por satélite DBS.
 Estaciones terrenas portátiles (deportes, conferencias).
 Estaciones o terminales VSAT, Terminales de Abertura Muy Pequeña (redes de
difusión, transmisión de datos privados, intercambio de datos, etc).
 Grandes estaciones de comunicaciones internacionales.
Su diseño es conceptualmente el mismo que una estación convencional de comunicaciones
dado que, en principio, el procesamiento de la señal a transmitir es similar en todos los
casos. Por consiguiente, la estación estará formada por el subsistema de antena, subsistema
de seguimiento, transmisión/recepción en radiofrecuencia, etapa de conversión de
frecuencia,modulación-demodulación, conexión con el Centro de Programas y suministro
de energía eléctrica.

La vía de transmisión consta de:
 Interconexión con las señales de entrada de la banda base.
 Procesamiento de la banda base.
 Convertidor de IF a RF.
 Amplificador de gran potencia AGP.
 Klinston de gran potencia.
 Alimentación de la antena.
 Antena parabólica.
Para la recepción podemos considerar que es como la imagen de un espejo:
 Antena parabólica.
 Convertidor de RF a IF.
 Procesamiento de la banda base.
 Interconexión con la salida de la banda base.
 Amplificador de nivel bajo de ruidos de alimentación ANBA.
El diseño de las estaciones terrestres ha progresado mucho. Además de las estaciones
terrestres fijas que desempeñan papeles estratégicos existen:
 Terminales de abertura muy pequeña TAMP.
 Estaciones terrestres transportables.
 Estaciones de conexión portátiles ligeras de transporte aéreo.
Etapas de una estación terrena

Para la instalación y funcionamiento de una antena que se enlazará con un satélite
geoestacionario, se definen 3 conceptos importantes:
 Orientación: La orientación de la antena de una estación terrena hacia un satélite
geoestacionario es realizada ajustando dos ángulos, en elevación y azimut. Estos
ángulos son medidos tomando como referencia a la línea sobre la cual la antena
tiene ganancia máxima, y en el caso de una antena parabólica, dicha referencia es el
eje del plato parabólico. El ángulo de elevación se define como el ángulo formado
por el plano horizontal local y la línea de vista entre la estación terrena y el satélite.
Tanto el valor del ángulo de elevación como el ángulo de acimut dependen de las
coordenadas geográficas de la estación terrena y de la posición orbital del satélite.
Las coordenadas geográficas son la latitud y la latitud.
Ángulos de Azimut y elevación de la antena de una estación terrena.
 Montaje: Los desplazamientos del satélite y el tipo de la estación terrena (fija o
móvil), así como su posición geográfica, sus aplicaciones y las necesidades que se
tengan para pruebas y mantenimiento frecuentes, determinan la estructura del
montaje que la antena (cuando es directiva) debe tener. Existen tres tipos de
montaje.
A) Montaje elevación-acimut (El-Az): En este montaje la antena tiene
su eje primario fijo en la dirección vertical, y al girar alrededor de él
se efectúan los cambios del ángulo de acimut; su eje secundario es
horizontal y con él se orienta la antena en elevación. El montaje es
sencillo y tiene la ventaja de que sólo el giro en elevación puede
producir deformaciones en la geometría de la antena debida a su
peso. La mayoría de las antenas que requieren gran precisión de la
antena o gran libertad de movimiento utilizan este montaje, como las
empleadas para el seguimiento de satélites en órbita de transferencia,
pero por lo general no puede apuntar muy cerca del cenit.

B) Montaje X-Y: Tiene su eje primario colocado horizontalmente, y el
eje secundario es perpendicular a él. La configuración es práctica
para rastrear con facilidad a un satélite cuando éste pasa por el cenit,
puesto que se evita hacer desplazamientos de la antena tan rápidos
como los que sí se necesitarían hacer con el montaje El-Az; pero
resulta inadecuado para rastrear satélites en el horizonte. En general,
el montaje X-Y es más apropiado para las antenas que se comunican
con satélites de órbita baja que con satélites geoestacionarios.
C) Montaje ecuatorial: Tiene su eje primario (horario) paralelo al eje de
rotación de la Tierra, y le secundario es un eje perpendicular de
declinación; como el eje primario es paralelo al eje polar de la Tierra,
a este montaje se le llama polar. Normalmente se usa para montar
radiotelescopios, pues permite que la antena siga a un objeto celeste
con sólo girarla sobre su eje horario. La ventaja del montaje polar
para los sistemas geoestacionarios de poder mantener fijo el ajuste de
declinación y solo tener movimiento sobre el otro eje no puede
aplicarse a estaciones terrenas grandes, porque aunque la antena
apunte con gran precisión a la órbita, debido a lo agudo de su lóbulo
principal, los movimientos del satélite ocasionarían pérdidas de
consideración y por tanto requieren sistemas de seguimiento con
movimiento en dos ejes., por esta razón es que se utilizan los otros
dos tipos de montaje para satélites no solo geoestacionarios, sino
también de órbitas bajas.
Tipos de montaje.

 Rastreo: Cuando es necesaria la reorientación ocasional hacia otros satélites
o el seguimiento de un satélite geoestacionario operando en órbita inclinada,
es común el empleo de motores que se controlan remotamente o se
programan para un movimiento previsto. Cuanto más angosto sea el ancho
del haz de la antena, y ésta esté más cerca del ecuador, el apuntamiento se
vuelve más importante, en especial sí el satélite está directamente “encima”
de la estación. En cambio, si la estación está en una latitud alejada del
ecuador, la amplitud de los movimientos del satélite tiene un impacto menor
en los ajustes necesarios de la orientación de la antena para seguirlo. Si el
ancho del haz de la antena es mucho más grande que la ventana del satélite,
entonces no necesita un sistema de rastreo, por el contrario, si se necesita
apuntar con una precisión del orden de 0.01° para mantener la comunicación
fiable, es recomendable utilizar un sistema de rastreo que no permita una
diferencia en el ángulo mayor a la establecida. Existen dos tipos de sistemas
de rastreo, el pre-programado y el automático, este último se divide en
rastreo por pasos y rastreo monoimpulso.

Estaciones Terrenas Locales (Barquisimeto – Edo. Lara)
Antenas satelitales en el edificio “El Impulso”
Ubicación: Urbanización el Parque, Av. Los Comuneros Edificio “El Impulso”
Barquisimeto Edo. Lara.
Coordenadas: 10º04’010,2” N / 69º 17’ 139,8” W
Código Postal: 3001
En la estación terrena ubicada en el edificio del diario “el impulso” existen dos antenas
colocalizadas. Una es propiedad de “Globovisión” la cual se encuentra en funcionamiento,
y la otra es propiedad de “Movistar” también en funcionamiento. Por otra parte existe una
tercera antena instalada en la estación propiedad de “El Impulso” la cual en la actualidad no
cumple ninguna función.
Antena “Movistar”
Antena “Globovisión”

Antena “Radio El Impulso”
Vista Satelital del Edificio “El Impulso”

Antena satelital en el edificio “Centro Empresarial Caracas” (Inter Barquisimeto)
Ubicación: Av. Los Leones con Av. Caroní, Edificio Centro Empresarial Caracas PB
En la terraza del edificio “Centro Empresarial Caracas” ubicado en la avenida lara, se
encuentra instalada esta antena de recepción propiedad de la compañía “Inter” antiguo
“Intercable”
Antena “Inter” en la Terraza del Edificio
Vista Satelital del Edificio “Centro Empresarial Caracas” Donde Se Encuentra la
Estación Terrena “Inter Barquisimeto”

Antenas satelitales en el edificio “Policlínica Barquisimeto”
Ubicación: Av. Los Leones con Av. Madrid, Edificio Policlínica Barquisimeto.
La antena se encuentra instalada en la terraza de la policlínica, Posiblemente sea para uso
del banco que se encuentra en la planta baja del edificio.
Antena en la Terraza de la Policlínica Barquisimeto.
Vista Satelital de la Policlínica.

Antena satelital en el edificio “Centro Empresarial Barquisimeto” (Digitel
Barquisimeto)
Ubicación: Av. Los Leones con Av. Caroní, Edificio Centro Empresarial Barquisimeto.
La antena instalada en la terraza del Centro Empresarial Barquisimeto actualmente está
siendo utilizada por la televisora local “Somos TV” para transmisión de su señal.
Vista de la Antena de Somos TV en el Centro Empresarial Barquisimeto.
Vista Satelital del Centro Empresarial Barquisimeto.

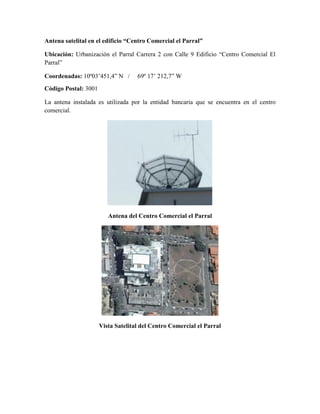

Antena satelital en el edificio “Centro Comercial el Parral”
Ubicación: Urbanización el Parral Carrera 2 con Calle 9 Edificio “Centro Comercial El
Parral”
La antena instalada es utilizada por la entidad bancaria que se encuentra en el centro
comercial.
Antena del Centro Comercial el Parral
Vista Satelital del Centro Comercial el Parral

Antena satelital en el edificio “Netuno”
Ubicación: Colinas de Santa Rosa, Carrera 2 Entre Calles 1 y Carrera 2A.
Coordenadas: 10° 03’ 47.05’’ N / 69° 16’ 21.97’’ W
Las antenas se encuentran en el patio de la casa donde funciona la oficina principal de
NETUNO C.A. Su funcionalidad es recibir las señales de varios canales para ofrecer el
servicio de televisión por cable. Por satélite se manejan dos antenas por la cantidad de
señales que se recibe; unas son moduladas en una antena y otras en la otra antena.Las
antenas de NETUNO C.A. trabajan en 2 bandas de frecuencia; banda C (3720 mhz a 4189
mhz) y la banda KU (11725 mhz a 12185 mhz).
Antenas de NETUNO
Vista Satelital de NETUNO

Antena satelital en el edificio “Promar TV”
Ubicación: Urbanización nueva Segovia, carrera 2 con calle 9 de Barquisimeto.
Coordenadas: 10°06’245,9” N / 69°28’929,1” W
Estas antenas son utilizadas por la empresa para la transmisión y recepción de señales para
su beneficio de transmisiones de TV y radio. No solo en el estado Lara sino también, en
gran parte del centro occidente del país.
Antenas de Promar TV
Vista Satelital de Promar Tv

Antena satelital en el edificio “Locatel Capanaparo” (Banco BNC)
Ubicación: Av. Lara con Calle Capanaparo
Coordenadas: 10°06’305,6” / 69°28’275,3”
Antenas de transmisión y recepción de datos confidenciales del banco BNC ubicado en la
Av. Lara C.C Locatel.
Antena del Banco BNC en el C.C Locatel Capanaparo.
Vista Satelital del CC Locatel Capanaparo.

Antena satelital en el edificio “Centro Comercial el Paseo” (MOVISTAR)
Ubicación: Av. Los Leones con Av. Caracas Centro Comercial el Paseo. Barquisimeto
Edo. Lara
Coordenadas: 10°06’594,5” / 69°28’431,4”
Actualmente la antena se encuentra sin uso. Propiedad de movistar para respaldo
Antena “MOVISTAR” en el CC El Paseo.
Vista Satelital del CC El Paseo.

Antena satelital en el Aeropuerto Internacional Jacinto Lara
Ubicación: Av. Ribereña. Aeropuerto de Barquisimeto. Barquisimeto Edo. Lara
Coordenadas: 10°06’306,2” / 69°35’721,1”
Ubicada al oeste de Barquisimeto, la antena es propiedad del aeropuerto para uso propio y
de gran importancia en la parte aeronáutica para la transmisión de datos y voz. Se comunica
con el satélite TELESAT
Antena en el Aeropuerto internacional Jacinto Lara.
Vista Satelital del Aeropuerto Internacional Jacinto Lara.

Antena satelital en el edificio “Parque Central”
Ubicación: Av. Lara al lado de la CANTV. Residencias “Parque Central"
Coordenadas: 10°06’167,2” / 69°28’264,0”
Ubicada en el último piso del edificio parque central en la av. Lara al lado de CANTV
para recepción de señal y así prestar el servicio de televisión satelital a los usuarios de la
compañía ubicados en el edificio.
Antena Satelital Doméstica.
Vista Satelital de las Recidencias Parque Central.

Estaciones Terrenas Locales (Cabudare – Edo. Lara)
Antenas satelitales en el edificio “Universidad Fermín Toro” Cabudare.
Ubicación: Urbanización Chucho Briceño, Edificio “Universidad Fermín Toro” Cabudare
Edo. Lara
Las antenas ubicadas en la sede de la Universidad Fermín Toro (UFT) son para el uso de
las entidades bancarias que se encuentran localizadas en el edificio (Banesco y Banco
Bicentenario) y para uso de la universidad.
Antenas Existentes en la UFT Cabudare.
Antena “Banesco” de la UFT Cabudare.

Vista Satelital de la UFT Cabudare.

Antenas satelitales en el edificio “El Impulso”
Ubicación: Av. Intercomunal Cabudare – Acarigua Edificio “Inter”
Ubicadas dentro de la estación inter Cabudare, las antenas son utilizadas para los enlaces de
los diferentes servicios que ofrece esta compañía de telecomunicaciones.
Antena “Inter” Cabudare
Vista Satelital de Inter Cabudare

Antenas satelitales en el edificio “Centro Comercial Ciudad Terepaima II”
Ubicación: Av. Intercomunal Cabudare – Acarigua Edificio Centro Comercial Ciudad
Terepaima II
La antena que se encuentra instalada en la garita de vigilancia del centro comercial es
utilizada para la recepción de canales de televisión.
Antena de Televisión en la Garita de Vigilancia del Centro Comercial Ciudad
Terepaima II
Vista Satelital del Centro Comercial Ciudad Terepaima II

Estaciones terrenas

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Estaciones terrenas

Estaciones terrenas
