1. Actividad numero 1
REDES
1. Consultar, qué es, representación y cual es el uso, de:
a. Conector RJ45
b. Jack
c. Rack
d. Cable UTP-Categoría 5.
Solución.
a. CONECTOR RJ45:
RJ-45 (registered jack 45) es una interfaz física comúnmente usada para
conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte
del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o
conexiones eléctricas, que normalmente se usan como extremos de cables de
par trenzado.
Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la
disposición de los pines o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde suelen
usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones
de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros
servicios de red como RDSI y T1 e incluso RS-232…
Cable cruzado
Un cable cruzado es un cable que interconecta todas las señales de salida en
un conector con las señales de entrada en el otro conector, y viceversa;
permitiendo a dos dispositivos electrónicos conectarse entre sí con una
comunicación full dúplex. El término se refiere - comúnmente - al cable cruzado
de Ethernet, pero otros cables pueden seguir el mismo principio. También
permite transmisión confiable vía una conexión Ethernet.

2. El cable cruzado sirve para conectar dos dispositivos igualitarios, como 2
computadoras entre sí, para lo que se ordenan los colores de tal manera que
no sea necesaria la presencia de un hub. Actualmente la mayoría de hubs o
switches soportan cables cruzados para conectar entre sí. A algunas tarjetas
de red les es indiferente que se les conecte un cable cruzado o normal, ellas
mismas se configuran para poder utilizarlo PC-PC o PC-Hub/switch.
Para crear un cable cruzado que funcione en 10/100baseT, un extremo del
cable debe tener la distribución 568A y el otro 568B. Para crear un cable
cruzado que funcione en 10/100/1000baseT, un extremo del cable debe tener
la distribución Gigabit Ethernet (variante A), igual que la 568B, y el otro Gigabit
Ethernet (variante B1). Esto se realiza para que el TX (transmisión) de un
equipo esté conectado con el RX (recepción) del otro y a la inversa; así el que
"habla" (transmisión) es "escuchado" (recepción).
Cable cruzado 568A/568B
Conectores RJ45
Para que todos los cables funcionen en cualquier red, se sigue un estándar a la
hora de hacer las conexiones. Los dos extremos del cable (UTP CATEGORIA 4
Ó 5) llevarán un conector RJ45 con los colores en el orden indicado en la
figura. Existen dos maneras de unir el cable de red con su respectivo terminal
RJ45, el crimpado o pochado se puede hacer de manera manual (crimpadora
de tenaza) o al vació sin aire mediante inyectado de manera industrial. La
Categoría 5e / TIA-568B recomienda siempre utilizar latiguillo inyectado para
tener valores ATT y NEXT fiables. Para usar con un HUB o SWITCH hay dos
normas, la más usada es la B, en los dos casos los dos lados del cable son
iguales:

3. Norma A
1. Blanco Verde
2. Verde
3. Blanco Naranja
4. Azul
5. Blanco Azul
6. Naranja
7. Blanco Marrón
8. Marrón
Norma B
1. Blanco Naranja
2. Naranja
3. Blanco Verde
4. Azul
5. Blanco Azul
6. Verde
7. Blanco Marrón
8. Marrón
Connexions RJ45 en un switch Ethernet

4. Base RJ-45 doble.
Conexión
TX+
Blanco Blanco
1 Blanco Blanco -
Transceive - Verde - -Naranj
Verde
data + Naranja a
TX-
Naranja Verde
2
Transceive Verde Naranja
Blanco Blanco -
data -
- Verde Naranja
RX+
Blanco Blanco -
3 Blanco Azul
Receive - Marrón
- Verde
data + Naranja
BDD+ Blanco
Marrón
- Azul
4 Bi- Azul Azul
directional Verde Naranja
data +
BDD-
5 Bi- Blanco Blanco
directional - Azul - Azul
data -
RX- Blanco
6 - Azul
Receive Naranja Verde
Marrón
data -
BDD+
Blanco Blanco
7 Bi- - -
directional Marrón Marrón
data +

5. b. JACK:
Jack (conector)
De izquierda a derecha: mono de 2,5 mm; mono y estéreo de 3,5 mm; estéreo
de 6,3 mm.
Conector Jack de 6,3 mm:
1: cuerpo: tierra
2: aro: canal der. Estéreo, negativo en mono balanceado, potencia en fuentes
que requieren potencia en mono
3: punta: canal izq. estéreo, positivo en mono balanceado, línea de señal en
mono no balanceado
4. Anillos aislantes
El conector Jack es un conector de audio utilizado en numerosos dispositivos
para la transmisión de sonido en formato analógico.
Hay conectores Jack de varios diámetros: 2,5 mm; 3,5 mm y 6,35 mm. Los más
usados son los de 3,5 mm que se utilizan en dispositivos portátiles, como los
mp3, para la salida de los auriculares. El de 2,5 mm, también llamado mini
Jack, es menos utilizado, pero se utiliza también en dispositivos pequeños. El
de 6,35 mm se utiliza sobre todo en audio profesional e instrumentos musicales
eléctricos.
Los conectores Jack en un PC
Códigos de colores

6. Son códigos estandarizados por Microsoft e Intel en 1999 para computadoras
como parte de los estándares PC 99.
salida estéreo, canales
verde TRS 3,5 mm
frontales
salida estéreo, canales
negro TRS 3,5 mm
traseros
salida estéreo, canales
gris TRS 3,5 mm
laterales
dorado TRS 3,5
salida dual, centro y subwoofer
mm
azul TRS 3,5 mm entrada estéreo, nivel de línea
Entrada micrófono
rosa TS 3,5 mm
mono/estéreo
Las tarjetas de sonido de los ordenadores comunes utilizan este tipo de
conectores, siempre de tipo hembra, al que hay que conectar los altavoces u
otros dispositivos por medio de un conector macho Jack de 3,5 mm de
diámetro. En el caso de los ordenadores, como tienen varios conectores de
este tipo, se utiliza un código de colores para distinguirlos:
• Verde: salida de línea estéreo para conectar altavoces o cascos
• Azul: entrada de línea estéreo, para capturar sonido de cualquier fuente,
excepto micrófonos
• Rosa/Rojo: entrada de audio, para conectar un micrófono
Los ordenadores dotados de sistema de sonido envolvente 5.1 usan además
estas conexiones:
• Gris: salida de línea para conectar los altavoces laterales
• Negro: salida de línea para conectar los altavoces traseros
• Naranja: salida de línea para conectar el altavoz central o el subwoofer
(subgrave)

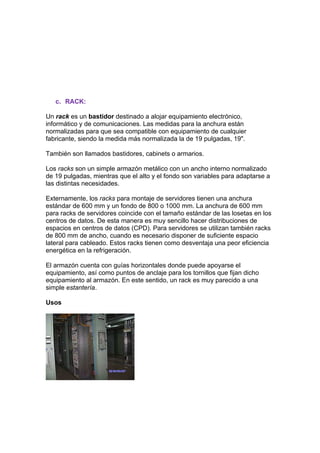

7. c. RACK:
Un rack es un bastidor destinado a alojar equipamiento electrónico,
informático y de comunicaciones. Las medidas para la anchura están
normalizadas para que sea compatible con equipamiento de cualquier
fabricante, siendo la medida más normalizada la de 19 pulgadas, 19".
También son llamados bastidores, cabinets o armarios.
Los racks son un simple armazón metálico con un ancho interno normalizado
de 19 pulgadas, mientras que el alto y el fondo son variables para adaptarse a
las distintas necesidades.
Externamente, los racks para montaje de servidores tienen una anchura
estándar de 600 mm y un fondo de 800 o 1000 mm. La anchura de 600 mm
para racks de servidores coincide con el tamaño estándar de las losetas en los
centros de datos. De esta manera es muy sencillo hacer distribuciones de
espacios en centros de datos (CPD). Para servidores se utilizan también racks
de 800 mm de ancho, cuando es necesario disponer de suficiente espacio
lateral para cableado. Estos racks tienen como desventaja una peor eficiencia
energética en la refrigeración.
El armazón cuenta con guías horizontales donde puede apoyarse el
equipamiento, así como puntos de anclaje para los tornillos que fijan dicho
equipamiento al armazón. En este sentido, un rack es muy parecido a una
simple estantería.
Usos

8. Los racks son útiles en un centro de procesos de datos, donde el espacio es
escaso y se necesita alojar un gran número de dispositivos. Estos dispositivos
suelen ser:
• Servidores cuya carcasa ha sido diseñada para adaptarse al bastidor.
Existen servidores de 1U, 2U y 4U, y recientemente, se han
popularizado los servidores blades que permiten compactar más
compartiendo fuentes de alimentación y cableado.
• Conmutadores y enrutadores de comunicaciones.
• Paneles de parcheo, que centralizan todo el cableado de la planta.
• Cortafuegos.
• Sistemas de audio y video.
• Etc.
El equipamiento simplemente se desliza sobre un raíl horizontal y se fija con
tornillos. También existen bandejas que permiten apoyar equipamiento no
normalizado. Por ejemplo, un monitor o un teclado.
Estándar
Las especificaciones de una rack estándar se encuentran bajo las normas
equivalentes DIN 41494 parte 1 y 7, UNE-20539 parte 1 y parte 2 e IEC 297
parte 1 y 2,EIA 310-D y tienen que cumplir la normativa medioambiental rohs.
Las columnas verticales miden 15,875 milímetros de ancho cada una formando
un total de 31,75 milímetros (5/4 pulgadas). Están separadas por 450,85
milímetros (17 3/4 pulgadas) haciendo un total de 482,6 milímetros
(exactamente 19 pulgadas). Cada columna tiene agujeros a intervalos
regulares llamado unidad rack (U) agrupados de tres en tres. Verticalmente, los
racks se dividen en regiones de 1,75 pulgadas de altura. En cada región hay
tres pares de agujeros siguiendo un orden simétrico. Esta región es la que se
denomina altura o "U".
La altura de los racks está normalizada y sus dimensiones externas de 200 mm
en 200 mm. Siendo lo normal que existan desde 4U de altura hasta 46U de
altura.
Es decir que un rack de 41U o 42U por ejemplo nunca puede superar los 2000
mm de altura externa. Con esto se consigue que en una sala los racks tengan
dimensiones prácticamente similares aun siendo de diferentes fabricantes.
Las alturas disponibles normalmente según normativa seria, 1000, 1200, 1400,
1600, 1800, 2000 y 2200 mm.
La profundidad del bastidor no está normalizada, ya que así se otorga cierta
flexibilidad al equipamiento. No obstante, suele ser de 600, 800 o incluso 1000
milímetros.

9. Existen también racks de pared que cumplen el formato 19" y cuenta con
fondos de 300, 400, y 500 mm totales, siendo muy útiles para pequeñas
instalaciones.
CARACTERÍSTICAS DE LOS RACK
• Tipo Gabinete
• Capacidad de 7 posiciones RMS, para fijar en pared
• Construido de metal importado
• Ranuras de ventilación, ventilación 110 volts para enfriamiento
• Puerta al frente con llave y ventana de vidrio o acrílico
• Puerta removible
• 4 agujeros para cables.
• Color negro
• Capacidad 50lbs.
• Largo de 20”
d. Cable UTP- Categoría 5:
La categoría 5, es uno de los grados de cableado UTP descritos en el estándar
EIA/TIA 568B el cual se utiliza para ejecutar CDDI y puede transmitir datos a
velocidades de hasta 100 Mbps a frecuencias de hasta 100 MHz.
Está diseñado para señales de alta integridad. Estos cables pueden ser
blindados o sin blindar. Este tipo de cables se utiliza a menudo en redes de
ordenadores como Ethernet, y también se usa para llevar muchas otras
señales como servicios básicos de telefonía, token ring, y ATM.
Descripción
Sirve para la conexión principal entre el panel de distribución y la roseta del
puesto de trabajo, para conectar un hub o switch a otros PC, y para conectar
dichos dispositivos entre sí.
Características

10. • 4 pares trenzados sección AWG24
• Cada par de cable esta distinguido por colores, siendo estos naranja,
verde, azul y marrón
• Aislamiento del conductor de polietileno de alta densidad, de 1,5 mm de
diámetro.
• Cubierta de PVC gris
• Disponible en cajas de 305 m
Frecuencia, Atenuación, NEXT, PSNEXT, ELFEXT, PSELFEXT,
RL
MHz dB dB dB dB dB
0,772 - 1,8 67,0 64,0 - -
1,0 20,0 2,0 65,3 62,3 63,8 60,8
4,0 23,0 4,0 56,3 53,3 51,7 48,7
8,0 24,5 5,8 51,8 48,8 45,7 42,7
10,0 25,0 6,5 50,3 47,3 43,8 40,8
16,0 25,0 8,2 47,3 44,3 39,7 36,7
20,0 25,0 9,3 45,8 42,8 37,7 34,7
25,0 24,3 10,4 44,3 41,3 35,8 32,8
31,25 23,6 11,7 42,9 39,9 33,9 30,9
62,5 21,5 17,0 38,4 35,4 27,8 24,8
100,0 20,1 22,0 35,3 32,3 23,8 20,8
Resistencia máxima del conductor en temperatura de 20ºC 9,38 Ohms/100m
Desequilibrio de la resistencia 5%
Capacidad de desequilibrio del par con relación a tierra 330 pF/100m
Resistencia en frecuencia de 0,772-100 MHz 85-115 Ohms
Capacidad de operación máxima 5,6 nF/m
Prueba por chispa 2,5 kV
• Conforme a:
Especificaciones
ISO/IEC DIS 11801
ISO/IEC 1034-1,
1034-2
ISO/IEC 332.3 Cat.5e
ISO/IEC 754-2
ANSI/EIA/TIA Cabling
Standard 568-A/B
EIA/TIA Bulletin
TSB-36
CENELEC EN 50173
CENELEC EN 50167,
50168, 50169
CENELEC EN 50288
