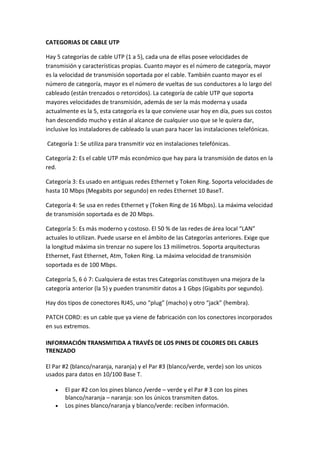

1. CATEGORIAS DE CABLE UTP
Hay 5 categorías de cable UTP (1 a 5), cada una de ellas posee velocidades de
transmisión y características propias. Cuanto mayor es el número de categoría, mayor
es la velocidad de transmisión soportada por el cable. También cuanto mayor es el
número de categoría, mayor es el número de vueltas de sus conductores a lo largo del
cableado (están trenzados o retorcidos). La categoría de cable UTP que soporta
mayores velocidades de transmisión, además de ser la más moderna y usada
actualmente es la 5, esta categoría es la que conviene usar hoy en día, pues sus costos
han descendido mucho y están al alcance de cualquier uso que se le quiera dar,
inclusive los instaladores de cableado la usan para hacer las instalaciones telefónicas.
Categoría 1: Se utiliza para transmitir voz en instalaciones telefónicas.
Categoría 2: Es el cable UTP más económico que hay para la transmisión de datos en la
red.
Categoría 3: Es usado en antiguas redes Ethernet y Token Ring. Soporta velocidades de
hasta 10 Mbps (Megabits por segundo) en redes Ethernet 10 BaseT.
Categoría 4: Se usa en redes Ethernet y (Token Ring de 16 Mbps). La máxima velocidad
de transmisión soportada es de 20 Mbps.
Categoría 5: Es más moderno y costoso. El 50 % de las redes de área local “LAN”
actuales lo utilizan. Puede usarse en el ámbito de las Categorías anteriores. Exige que
la longitud máxima sin trenzar no supere los 13 milímetros. Soporta arquitecturas
Ethernet, Fast Ethernet, Atm, Token Ring. La máxima velocidad de transmisión
soportada es de 100 Mbps.
Categoría 5, 6 ó 7: Cualquiera de estas tres Categorías constituyen una mejora de la
categoría anterior (la 5) y pueden transmitir datos a 1 Gbps (Gigabits por segundo).
Hay dos tipos de conectores RJ45, uno “plug” (macho) y otro “jack” (hembra).
PATCH CORD: es un cable que ya viene de fabricación con los conectores incorporados
en sus extremos.
INFORMACIÓN TRANSMITIDA A TRAVÉS DE LOS PINES DE COLORES DEL CABLES
TRENZADO
El Par #2 (blanco/naranja, naranja) y el Par #3 (blanco/verde, verde) son los unicos
usados para datos en 10/100 Base T.
• El par #2 con los pines blanco /verde – verde y el Par # 3 con los pines
blanco/naranja – naranja: son los únicos transmiten datos.
• Los pines blanco/naranja y blanco/verde: reciben información.

2. • Los pines azul y los blanco/azul: transmiten y reciben información.
• Los pines naranja y verde: reciben información.
• Los pines blanco/marrón y marrón: transmiten y reciben información

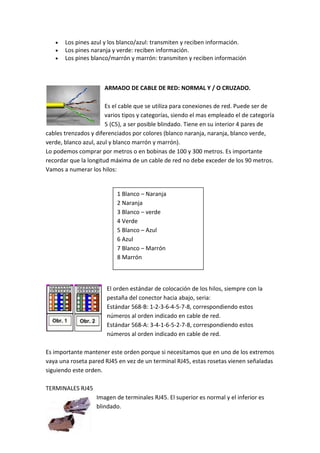

ARMADO DE CABLE DE RED: NORMAL Y / O CRUZADO.
Es el cable que se utiliza para conexiones de red. Puede ser de
varios tipos y categorías, siendo el mas empleado el de categoría
5 (C5), a ser posible blindado. Tiene en su interior 4 pares de
cables trenzados y diferenciados por colores (blanco naranja, naranja, blanco verde,
verde, blanco azul, azul y blanco marrón y marrón).
Lo podemos comprar por metros o en bobinas de 100 y 300 metros. Es importante
recordar que la longitud máxima de un cable de red no debe exceder de los 90 metros.
Vamos a numerar los hilos:
1 Blanco – Naranja
2 Naranja
3 Blanco – verde
4 Verde
5 Blanco – Azul
6 Azul
7 Blanco – Marrón
8 Marrón
El orden estándar de colocación de los hilos, siempre con la
pestaña del conector hacia abajo, seria:
Estándar 568-B: 1-2-3-6-4-5-7-8, correspondiendo estos
números al orden indicado en cable de red.
Estándar 568-A: 3-4-1-6-5-2-7-8, correspondiendo estos
números al orden indicado en cable de red.
Es importante mantener este orden porque si necesitamos que en uno de los extremos
vaya una roseta pared RJ45 en vez de un terminal RJ45, estas rosetas vienen señaladas
siguiendo este orden.
TERMINALES RJ45
Imagen de terminales RJ45. El superior es normal y el inferior es
blindado.

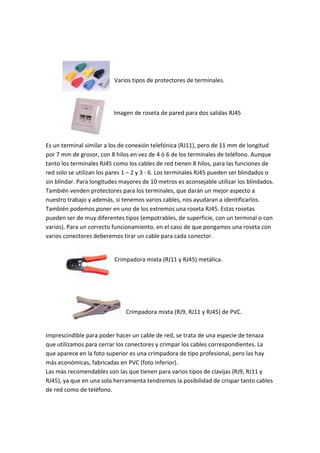

3. Varios tipos de protectores de terminales.
Imagen de roseta de pared para dos salidas RJ45
Es un terminal similar a los de conexión telefónica (RJ11), pero de 11 mm de longitud
por 7 mm de grosor, con 8 hilos en vez de 4 ó 6 de los terminales de teléfono. Aunque
tanto los terminales RJ45 como los cables de red tienen 8 hilos, para las funciones de
red solo se utilizan los pares 1 – 2 y 3 - 6. Los terminales RJ45 pueden ser blindados o
sin blindar. Para longitudes mayores de 10 metros es aconsejable utilizar los blindados.
También venden protectores para los terminales, que darán un mejor aspecto a
nuestro trabajo y además, si tenemos varios cables, nos ayudaran a identificarlos.
También podemos poner en uno de los extremos una roseta RJ45. Estas rosetas
pueden ser de muy diferentes tipos (empotrables, de superficie, con un terminal o con
varios). Para un correcto funcionamiento, en el caso de que pongamos una roseta con
varios conectores deberemos tirar un cable para cada conector.
Crimpadora mixta (RJ11 y RJ45) metálica.
Crimpadora mixta (RJ9, RJ11 y RJ45) de PVC.
Imprescindible para poder hacer un cable de red, se trata de una especie de tenaza
que utilizamos para cerrar los conectores y crimpar los cables correspondientes. La
que aparece en la foto superior es una crimpadora de tipo profesional, pero las hay
más económicas, fabricadas en PVC (foto inferior).
Las más recomendables son las que tienen para varios tipos de clavijas (RJ9, RJ11 y
RJ45), ya que en una sola herramienta tendremos la posibilidad de crispar tanto cables
de red como de teléfono.

4. Una vez que ya tenemos el material que necesitamos, vamos por la fabricación.
En primer lugar, y con mucho cuidado para no dañar los cables interiores, cortaremos
aproximadamente cuatro centímetros de la funda del cable y dejaremos al descubierto
los pares de hilos. A continuación procederemos a desenlazar los pares y a colocarlos
en el orden correspondiente al estándar que necesitemos (568-B o 568-A). Los
cortamos a una longitud aproximada de un centímetro manteniendo el orden de los
hilos y los introducimos en el terminal RJ45, manteniendo este con la uñeta de
sujeción hacia abajo.Una vez introducidos los hilos y comprobado que están en el
orden correcto, que llegan hasta el fondo del terminal y que el cuerpo del cable queda
en el interior del conector (tal como muestra la fotografía) lo introducimos en la
crimpadora y procedemos a crimparlo apretando con fuerza y comprobando que
queda perfectamente sujeto.
Imagen de terminal ya crimpado.
Repetimos esta operación en el otro extremo del cable y ya tenemos hecho nuestro
cable de red.
Imagen de cable de red ya terminado, con sus protectores.

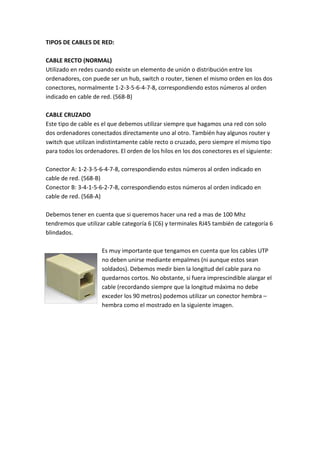

5. TIPOS DE CABLES DE RED:
CABLE RECTO (NORMAL)
Utilizado en redes cuando existe un elemento de unión o distribución entre los
ordenadores, con puede ser un hub, switch o router, tienen el mismo orden en los dos
conectores, normalmente 1-2-3-5-6-4-7-8, correspondiendo estos números al orden
indicado en cable de red. (568-B)
CABLE CRUZADO
Este tipo de cable es el que debemos utilizar siempre que hagamos una red con solo
dos ordenadores conectados directamente uno al otro. También hay algunos router y
switch que utilizan indistintamente cable recto o cruzado, pero siempre el mismo tipo
para todos los ordenadores. El orden de los hilos en los dos conectores es el siguiente:
Conector A: 1-2-3-5-6-4-7-8, correspondiendo estos números al orden indicado en
cable de red. (568-B)
Conector B: 3-4-1-5-6-2-7-8, correspondiendo estos números al orden indicado en
cable de red. (568-A)
Debemos tener en cuenta que si queremos hacer una red a mas de 100 Mhz
tendremos que utilizar cable categoría 6 (C6) y terminales RJ45 también de categoría 6
blindados.
Es muy importante que tengamos en cuenta que los cables UTP
no deben unirse mediante empalmes (ni aunque estos sean
soldados). Debemos medir bien la longitud del cable para no
quedarnos cortos. No obstante, si fuera imprescindible alargar el
cable (recordando siempre que la longitud máxima no debe
exceder los 90 metros) podemos utilizar un conector hembra –
hembra como el mostrado en la siguiente imagen.

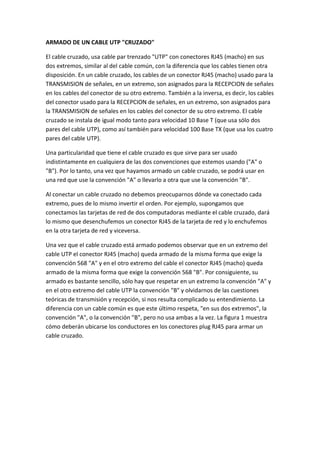

6. ARMADO DE UN CABLE UTP "CRUZADO"
El cable cruzado, usa cable par trenzado "UTP" con conectores RJ45 (macho) en sus
dos extremos, similar al del cable común, con la diferencia que los cables tienen otra
disposición. En un cable cruzado, los cables de un conector RJ45 (macho) usado para la
TRANSMISION de señales, en un extremo, son asignados para la RECEPCION de señales
en los cables del conector de su otro extremo. También a la inversa, es decir, los cables
del conector usado para la RECEPCION de señales, en un extremo, son asignados para
la TRANSMISION de señales en los cables del conector de su otro extremo. El cable
cruzado se instala de igual modo tanto para velocidad 10 Base T (que usa sólo dos
pares del cable UTP), como así también para velocidad 100 Base TX (que usa los cuatro
pares del cable UTP).
Una particularidad que tiene el cable cruzado es que sirve para ser usado
indistintamente en cualquiera de las dos convenciones que estemos usando ("A" o
"B"). Por lo tanto, una vez que hayamos armado un cable cruzado, se podrá usar en
una red que use la convención "A" o llevarlo a otra que use la convención "B".
Al conectar un cable cruzado no debemos preocuparnos dónde va conectado cada
extremo, pues de lo mismo invertir el orden. Por ejemplo, supongamos que
conectamos las tarjetas de red de dos computadoras mediante el cable cruzado, dará
lo mismo que desenchufemos un conector RJ45 de la tarjeta de red y lo enchufemos
en la otra tarjeta de red y viceversa.
Una vez que el cable cruzado está armado podemos observar que en un extremo del
cable UTP el conector RJ45 (macho) queda armado de la misma forma que exige la
convención 568 "A" y en el otro extremo del cable el conector RJ45 (macho) queda
armado de la misma forma que exige la convención 568 "B". Por consiguiente, su
armado es bastante sencillo, sólo hay que respetar en un extremo la convención "A" y
en el otro extremo del cable UTP la convención "B" y olvidarnos de las cuestiones
teóricas de transmisión y recepción, si nos resulta complicado su entendimiento. La
diferencia con un cable común es que este último respeta, "en sus dos extremos", la

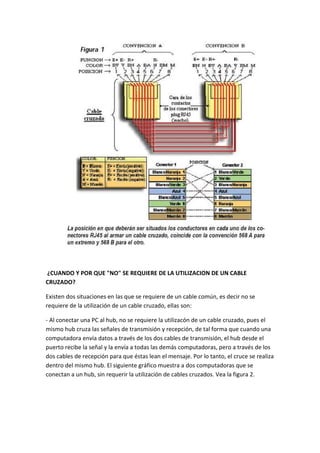

convención "A", o la convención "B", pero no usa ambas a la vez. La figura 1 muestra
cómo deberán ubicarse los conductores en los conectores plug RJ45 para armar un
cable cruzado.

7. ¿CUANDO Y POR QUE "NO" SE REQUIERE DE LA UTILIZACION DE UN CABLE
CRUZADO?
Existen dos situaciones en las que se requiere de un cable común, es decir no se
requiere de la utilización de un cable cruzado, ellas son:
- Al conectar una PC al hub, no se requiere la utilizacón de un cable cruzado, pues el
mismo hub cruza las señales de transmisión y recepción, de tal forma que cuando una
computadora envía datos a través de los dos cables de transmisión, el hub desde el
puerto recibe la señal y la envía a todas las demás computadoras, pero a través de los
dos cables de recepción para que éstas lean el mensaje. Por lo tanto, el cruce se realiza

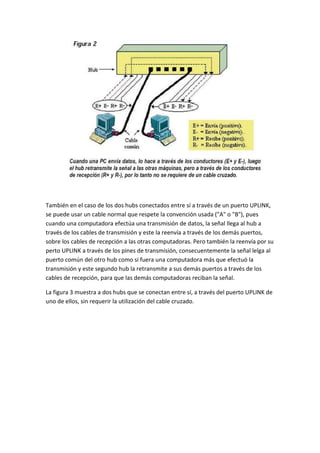

dentro del mismo hub. El siguiente gráfico muestra a dos computadoras que se
conectan a un hub, sin requerir la utilización de cables cruzados. Vea la figura 2.

8. También en el caso de los dos hubs conectados entre sí a través de un puerto UPLINK,
se puede usar un cable normal que respete la convención usada ("A" o "B"), pues
cuando una computadora efectúa una transmisión de datos, la señal llega al hub a
través de los cables de transmisión y este la reenvía a través de los demás puertos,
sobre los cables de recepción a las otras computadoras. Pero también la reenvía por su
perto UPLINK a través de los pines de transmisión, consecuentemente la señal lelga al
puerto común del otro hub como si fuera una computadora más que efectuó la
transmisión y este segundo hub la retransmite a sus demás puertos a través de los
cables de recepción, para que las demás computadoras reciban la señal.

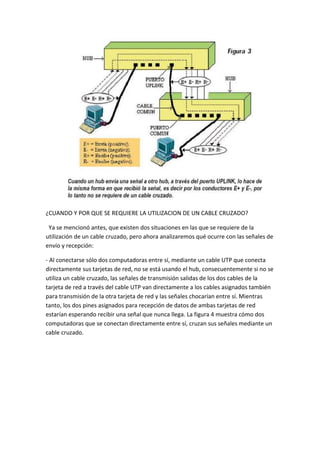

La figura 3 muestra a dos hubs que se conectan entre sí, a través del puerto UPLINK de
uno de ellos, sin requerir la utilización del cable cruzado.

9. ¿CUANDO Y POR QUE SE REQUIERE LA UTILIZACION DE UN CABLE CRUZADO?
Ya se mencionó antes, que existen dos situaciones en las que se requiere de la
utilización de un cable cruzado, pero ahora analizaremos qué ocurre con las señales de
envío y recepción:
- Al conectarse sólo dos computadoras entre sí, mediante un cable UTP que conecta
directamente sus tarjetas de red, no se está usando el hub, consecuentemente si no se
utiliza un cable cruzado, las señales de transmisión salidas de los dos cables de la
tarjeta de red a través del cable UTP van directamente a los cables asignados también
para transmisión de la otra tarjeta de red y las señales chocarían entre sí. Mientras
tanto, los dos pines asignados para recepción de datos de ambas tarjetas de red
estarían esperando recibir una señal que nunca llega. La figura 4 muestra cómo dos
computadoras que se conectan directamente entre sí, cruzan sus señales mediante un
cable cruzado.

10. En el caso de los dos hubs conectados entre sí a través de un puerto normal (pues en
este ejemplo ninguno de los dos dispone de un puerto UPLINK), si no se usa un cable
cruzado se genera el siguiente problema, cuando una computadora envía datos, la
señal llega al hub a través de los cables de transmisión y éste la reenvía a través de los
demás puertos, pero sobre los cables de recepción, como el otro hub está conectado a
uno de estos puertos comunes, recibe la señal a través de los dos cables de recepción,
consecuentemente no la reenvía a las demás computadoras conectadas a él, porque la
debería recibir a través de los cables de transmisión. El cable cruzado viene a suplir
este defecto, pasando las señales recibidas en los cables de recepción a los cables de
transmisión.

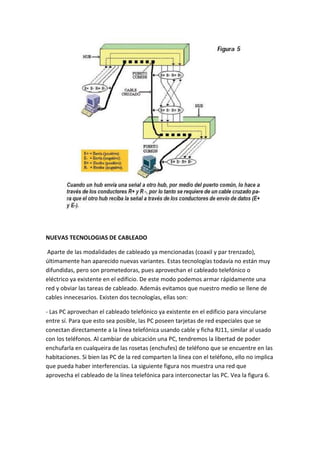

La figura 5 muestra a dos hubs que se conectan entre sí, a través de puertos comunes,
mediante un cable cruzado que cruza las señales de recepción del primer hub, hacia
emisión del segundo hub, de este modo el segundo hub interpreta las señales como si
hubieran llegado directamente desde una PC de la red y luego las reenvía a todas las
PC, conectadas a él por los cables de recepción.

11. NUEVAS TECNOLOGIAS DE CABLEADO
Aparte de las modalidades de cableado ya mencionadas (coaxil y par trenzado),
últimamente han aparecido nuevas variantes. Estas tecnologías todavía no están muy
difundidas, pero son prometedoras, pues aprovechan el cableado telefónico o
eléctrico ya existente en el edificio. De este modo podemos armar rápidamente una
red y obviar las tareas de cableado. Además evitamos que nuestro medio se llene de
cables innecesarios. Existen dos tecnologías, ellas son:
- Las PC aprovechan el cableado telefónico ya existente en el edificio para vincularse
entre sí. Para que esto sea posible, las PC poseen tarjetas de red especiales que se
conectan directamente a la línea telefónica usando cable y ficha RJ11, similar al usado
con los teléfonos. Al cambiar de ubicación una PC, tendremos la libertad de poder
enchufarla en cualqueira de las rosetas (enchufes) de teléfono que se encuentre en las
habitaciones. Si bien las PC de la red comparten la línea con el teléfono, ello no implica

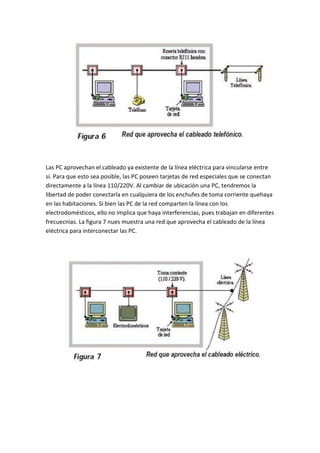

que pueda haber interferencias. La siguiente figura nos muestra una red que
aprovecha el cableado de la línea telefónica para interconectar las PC. Vea la figura 6.

12. Las PC aprovechan el cableado ya existente de la línea eléctrica para vincularse entre
sí. Para que esto sea posible, las PC poseen tarjetas de red especiales que se conectan
directamente a la línea 110/220V. Al cambiar de ubicación una PC, tendremos la
libertad de poder conectarla en cualquiera de los enchufes de toma corriente quehaya
en las habitaciones. Si bien las PC de la red comparten la línea con los
electrodomésticos, ello no implica que haya interferencias, pues trabajan en diferentes
frecuecnias. La figura 7 nues muestra una red que aprovecha el cableado de la línea
eléctrica para interconectar las PC.
