1. DESARROLLO DE LA ACTIVIDAD NUMERO 2
LAS FUENTES DE PODER:
1. Procedimiento: La instalación de una fuente de alimentación, Se realza en la
parte trasera y superior del PC, para ello la fijaremos al chasis de la caja, por
medio de unos tornillos. Una vez que se encuentra fijada a la caja,
procederemos a conectar los cables con el fin de alimentar a los distintos
dispositivos del PC.
Las fuentes de alimentación convencionales trabajan con tensiones de salida de
+12, +5, +3.3, -5 y -12VDC, y disponen de varios tipos de conectores,
destinados a la alimentación del disco duro, CD-ROM, Grabadora, Disquetera,
Placa Base, etc., en los que se trabajan con la tensión específica en cada caso.
Primero lo conectaremos a la Terminal principal de la placa que se encarga de
dar tensión a la placa base, donde ésta distribuirá la energía, a los distintos
dispositivos que se encuentren conectados a ella, solo bastará con conectar este
conector (es importante distinguir entre los modelos de fuente de alimentación
a instalar, pues en la actualidad, se utilizan modelos ATX, con un conector
distinto a los antiguos modelos de fuente de alimentación).
2. Desarrollado en el blog.
3. Resumen Desarrollado en el Cuaderno.
4. La función básica de la fuente de poder consiste en convertir el tipo de
energía disponible en la toma de corriente de pared, en aquello que sea
adecuado para los circuitos del computador; La función de la fuente de poder
es dar al PC toda la energía necesaria para su funcionamiento.Esta energía la
recorre la red eléctrica alterna, la rectifica y después la divide en tensiones
menores para alimentar cada uno de los componentes que hay dentro del
computador, estas tensiones son siempre las mismas: +5v,-5v,+12v, y -12v.
5. La potencia consumida por un equipo de computación es expresada en
watios (W) ó Voltios-Amperios (VA). La potencia en watios es la potencia real
consumida por el equipo. Los watios determinan la potencia real consumida
desde la compañía de energía eléctrica y la carga térmica generada por el
equipo.

2. 6. Existen diversos cables que salen de la fuente de poder para dar tensiona los
componentes internos:
- Conector de poder de la placa base (P8 Y P9)
- Conector de poder para los discos duros y otros dispositivos de
almacenamiento.
-Conector de poder para las disqueteras.
7. En algunos sistemas por lo general, los componentes y circuitos electrónicos
digitales del sistema (tarjeta madre, tarjetas adaptadoras) usan energía de 3.3v y
los motores (de las unidades de disco y ventiladores) emplean la energía de 12v.
8. Tienen ambos tipos de voltajes; pero de hecho los voltajes negativos
adicionales no se usan en absoluto en muchos sistemas modernos, aunque en
casos muy fortuitos se requieren para compatibilidad con sistemas anteriores.
Los circuitos de puertos seriales ya no usan circuitos transmisor/receptor de
+12v; en su lugar, emplean circuitos que operan sobre solo v o –o, incluso 3.3v.
Si tiene uno de estos puertos en su sistema, es probable que la señal de -12 v
de la fuente de poder no se use en absoluto.
9. El suministro de +12v es utilizado por cualquier ventilador en el sistema, el
cual, por supuesto, debe estar operando. Un solo ventilador puede consumir de
100mA a 250mA (o 0.1 a 0.25 amperios); sin embargo la mayoría de
ventiladores mas recientes usa menor corriente, es decir 100mA. Aunque la
mayoría de ventiladores en los sistemas de escritorio operan con +12v, casi
todos los sistemas portátiles usan ventiladores que operan con +5 e incluso con
3.3 voltios.
10. La fuente de poder envía ala tarjeta madre una señal denomina Power
Good; pues es la que hace que el computador opere, ya que cuando el sistema
de sobrecalienta esta señal disminuye obligando a reiniciar el sistema o
apagarlo por completo; mientras que en los sistemas recientes que tienen
tarjeta madre ATX, incluyen una señal denominada PS-ON, la cual se puede usar
para apagar la fuente de poder y, por ende, el sistema, por medio del software.
11. El verdadero problema del PC, es la temperatura, por lo cual es deseable
aislarlo de los choques térmicos que se dan durante todo el día, tanto como sea
posible, cuando se enciende un PC, los componentes pasan la temperatura
ambiente a otra tan alta que llega Alos 85º centígrados, y al apagar el sistema
los componentes se enfrían de nuevo ala temperatura ambiente en un corto
periodo de tiempo. Cada componente se expande y se contrae en proporciones

3. ligeramente diferentes, lo que causa en el sistema una enorme presión, siendo
esta la principal razón de su falla; además de la contradicción térmica que no
solo afecta sus chips si no también alas tarjetas y circuitos y Alos discos duros;
por lo tanto en recomendable encender y apagar una sola vez al día para el
buen funcionamiento de la fuente y el PC como tal.
12. cuando se enciende un sistema sus componentes pasan de la temperatura
ambiente a otra alta que puede llegar a los 85 grados centígrados en media
hora o menos. Al apagar el computador los componentes se enfrían de nuevo
ala temperatura ambiente un corto periodo de tiempo.
Lo mas correcto de debemos hacer es prender el computador al inicio del día
laboral y apagarlo al final del día laboral no lo apague por cortos periodos
como el almuerzo o periodos cortos de tiempo.
13. que las fuentes de poder económicas proporcionan tasas de potencias en
vatios puede ser realmente engañosa porque todas las fuentes las poder de 300
vatios se crean igual es decir no proporcionan la energía indicada o la requerida
por el computador
14. Los concejos que se deben tener en cuenta con relación ala fuente de
poder son los siguientes:
- Si tiene ranuras libres, separe las tarjetas en su sistema para permitir que el
aire fluya entre ellas.
- Coloque las tarjetas que operen mas caliente, tan cerca como sea posible del
ventilador.
- Asegúrese que haya flujo de aire adecuado alrededor del disco duro, en
especial si gira a mayor velocidad.
- Asegúrese de operar en todo momento con la cubierta puesta, el ventilador
de la fuente de poder no suministra aire a través del sistema, en vez de eso, el
ventilador enfría solamente ala fuente de poder, y el resto del sistema debe
enfriar por simple conversión.
15. un mensaje de error como “verificación de partidad” indica un problema
con la fuente de poder, lo que podría parecer extraño, puesto que este mensaje
se refiere específicamente a fallas con la memoria.
16. la relación consiste en que la fuente de poder es la que suministra la
energía a la memoria, que la fuente de poder no le suministra adecuadamente.
Se requiere de cierta experiencia para saber cuando estas fallas no son causadas

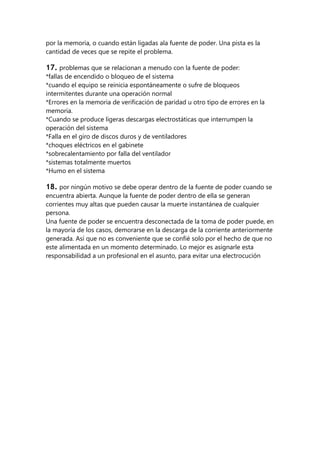

4. por la memoria, o cuando están ligadas ala fuente de poder. Una pista es la
cantidad de veces que se repite el problema.
17. problemas que se relacionan a menudo con la fuente de poder:
*fallas de encendido o bloqueo de el sistema
*cuando el equipo se reinicia espontáneamente o sufre de bloqueos
intermitentes durante una operación normal
*Errores en la memoria de verificación de paridad u otro tipo de errores en la
memoria.
*Cuando se produce ligeras descargas electrostáticas que interrumpen la
operación del sistema
*Falla en el giro de discos duros y de ventiladores
*choques eléctricos en el gabinete
*sobrecalentamiento por falla del ventilador
*sistemas totalmente muertos
*Humo en el sistema
18. por ningún motivo se debe operar dentro de la fuente de poder cuando se
encuentra abierta. Aunque la fuente de poder dentro de ella se generan
corrientes muy altas que pueden causar la muerte instantánea de cualquier
persona.
Una fuente de poder se encuentra desconectada de la toma de poder puede, en
la mayoría de los casos, demorarse en la descarga de la corriente anteriormente
generada. Así que no es conveniente que se confié solo por el hecho de que no
este alimentada en un momento determinado. Lo mejor es asignarle esta
responsabilidad a un profesional en el asunto, para evitar una electrocución
