La tarjeta madre contiene varias ranuras y conectores para expandir las capacidades del computador, como ranuras PCI, ISA y AGP para tarjetas de expansión, conectores para discos duros, unidades de CD/DVD y puertos paralelos e IDE. El documento también describe otros componentes internos como el chipset, socket del procesador y reguladores de voltaje, así como notas sobre garantía y soporte técnico.

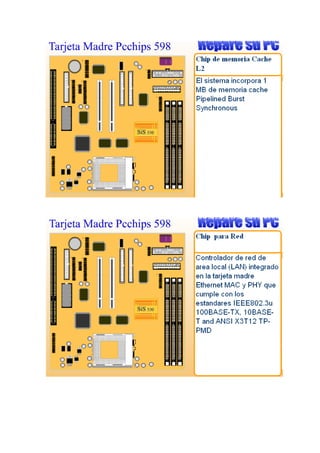

1. Actividad numero 6<br />Características De tarjeta madreTm PC ‘ChipsTm IntelTm BiostarBateríaProvee Energía para básica para mantener alguna información del computadorEs la que Da Energía para básica para mantener alguna información del computador Es la que Da Energía para básica para mantener alguna información del computador Ranura IsaEs una de las ranuras más antiguas y garantiza que los PC estén bien ubicados para su mejor funcionamiento.Ranura de expansión de 16 bits capaz de ofrecer hasta 16 MB/s a 8 megahercios. Hoy en día es una tecnología del microprocesador Pentium III. Estas ranuras se incluyeron hasta los primeros modelos Conector de Disqueteraalmacenar una pequeña cantidad de datos comparados con lo que sacaron mas adelante las disqueteras y disquetes de 5¼ pulgadasEstas utilizaba la misma tecnología de base y se llegaron a fabricar en varias versiones, siendo las más populares las de Doble Cara/Doble Densidad DS/DD con una capacidad de 360 KBs. Luego aparecieron las disqueteras de 3½ pulgadas y sus disquetes de 2 modelos: Los de baja densidad, con una capacidad de 720KBytes y las altas densidades de 1,44MBytes. La única diferencia física es que los de 720KBytes lleva un agujero en la parte trasera del disco y el de 1,44MBytes lleva 2 agujeros en el disco. Ranura PCIEs un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados \"
dispositivos planares\"
en la especificación PCI) o tarjetas de expansión que se ajustan en conectores.Permite la configuración dinámica de un dispositivo periférico. En el tiempo de arranque del sistema, las tarjetas PCI y el BIOS interactúan y negocian los recursos solicitados por la tarjeta PCI Proporciona una descripción detallada de todos los dispositivos PCI conectados a través del espacio de configuración PCI. Audio/módem riseRanura de expansión en la placa madre para dispositivos de audio (como tarjeta de sonido, tarjetas de sonido) o módems lanzada en 1998.interfaz con los diversos chipsets para proporcionar funcionalidad analógica de entrada/salida Cuenta con 2x23 pines divididos en dos bloques, uno de 11 y otro de 12, con lo que es físicamente imposible una inserción errónea, y suele aparecer en lugar de una ranura PCIComunication and Networking RiserCNR, es una ranura de expansión en la placa base para dispositivos de comunicaciones como módems o tarjetas de red.CNR fue introducida en febrero de 2000 por Intel en sus placas madre para procesadores Pentium y se trataba de un diseño propietario por lo que no se extendió más allá de las placas que incluían los chipsets de Intelmás tarde fue implementada en placas madre con otros chipsetVESARanura para dar soporte a las nuevas placas de video. Es fácilmente identificable en la placa base debido a que consiste de un ISA con una extensión color marrón, trabaja a 32 bits y con una frecuencia que varia desde 33 a 40 megahercios. Esta ranura para dar soporte a las nuevas placas de video. Esta ranura para dar soporte a las nuevas placas de video. <br />Voltaje ATXUna placa ATX tiene un tamaño de 305 mm x 244 mm (12\"
x 9.6\"

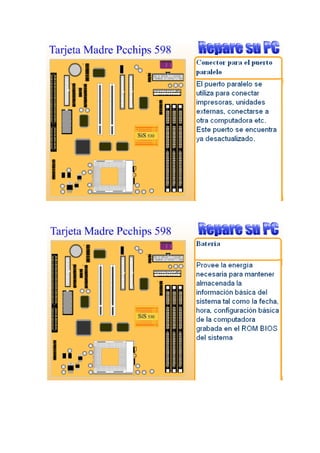

). Esto permite que en algunas cajas ATX quepan también placas Boza microATX.Este fue creado por Intel en 1995. Fue el primer cambio importante en muchos años en el que las especificaciones técnicas fueron publicadas por Intel en 1995 y actualizadas varias veces desde esa época, la versión más reciente es la 2.2Las características de las placas ATX son el tipo de conector a la fuente de alimentación, el cual es de 24 (20+4) contactos que permiten una única forma de conexión.Conector lpt1Interfaz entre una computadora y un periférico, cuya principal característica es que los bits de datos viajan juntos, enviando un paquete de byte a la vez. Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus. El cable paralelo es el conector físico entre el puerto paralelo y el dispositivo periférico. El puerto paralelo más conocido es el puerto de que destaca por su sencillez y que transmite 98 bits. Se ha utilizado principalmente para conectar impresoras, pero también ha sido usado para programadores EPROMConector IDEEste Se utiliza general mente para conectar disco duros O unidades de Cd ROMEste se Ha utilizado para Conectar hardware como discos duros o tarjetas anexas.No obstante existe otro puerto paralelo usado masivamente en los ordenadores: el puerto paralelo IDESocketEs un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado.Se empezó a utilizar empaques PLCC como en el caso del HYPERLINK \"
http://es.wikipedia.org/wiki/Intel_80186\"
\o \"
Intel 80186\"
intel 80186. Este empaque puede ser instalado directamente sobre la placa base (soldándolo) o con un socket PLCC permitiendo el cambio del microprocesador. Se implementó el llamado Socket 1 que tenia 169 pines. Según estudios de Intel, la presión requerida para instalar o extraer el integrado es de 100 libras, lo que condujo a la invención de zócalos de baja presión LIF y por último al zócalo de presión nula ZIF.ChipsetEl \"
chipset\"
es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interactúa el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB...El chipset Prism es uno de los más usados por usuarios de GNU/Linux así como BSD gracias a la integración a la que goza este chipset.Tarjeta madre incorporada Para una controladora de videoRegulador de VoltajeDispositivo electrónico diseñado con el objetivo de proteger aparatos eléctricos y electrónicos sensibles a variaciones de diferencia de potencial o voltaje y ruido existente en la corriente alterna de la distribución eléctrica.dispositivo electrónico diseñado con el objetivo de proteger aparatos eléctricos y electrónicos sensibles a variaciones de diferencia de potencial o voltaje y ruido existente en la corriente alterna de la distribución eléctrica.dispositivo electrónico diseñado con el objetivo de proteger aparatos eléctricos y electrónicos sensibles a variaciones de diferencia de potencial o voltaje y ruido existente en la corriente alterna de la distribución eléctrica.<br />4-Contiene lo siguiente<br />-Guía de instalación<br />-El cd de instalación Versión completa<br />-1 x 1 Cable HDD<br />Y tal ves esos objetos vengan dependiendo de la tarjeta madre que usted haya adquirido<br />-El cable Sera ATA 1x1<br />-EL cable Serial ATA de Poder 1 x1<br />-El Cable FDD 1x1<br />-El cable Para el Printer 1x1<br /> Repito estos son opcionales dependiendo de la tarjeta madre que la persona quiera obtener.<br />5-La tarjeta esta Avaluada en 452.000<br />Y yo como vendedor debo ganar el 23% de la venta que será 28.000<br />6-PCB versión es la versión del sistema con la cual viene la computadora<br />7-Q y A Soporte Técnico<br />Q: Como obtener el manual de soporte técnico?<br />Por favor mire solucionar problemas enviarlo a soporte técnico en la página web<br />Q: la tarjeta madre muerta? Tu necesitas llevar esto donde lo compraste atreves de un proceso de RMA<br />A: Antes de tu haber usado solución de problemas y todavía el problema existe o tú encuentras un evidente daño en la tarjeta madre. Por favor contacta a tu vendedor Atreves del servicio RMA<br />8-Nota de Garantía<br />La información en este documento es un archivo sin responsabilidad o parte del vendedor, quien asume algunos errores quien que tal vez aparezca en este manual.<br />La garantía o representación o empleado expresado. Es echo con calidad en exactitud en alguna parte de este documento, en un caso especial tiene que tener la factura indirecta especial incidental o consecuenciales errores o algún defecto en este manual o producto<br />Los nombres del producto en el manual son identificados por proposiciones los nombres usados en este manual son exclusivos de nuestra compañía, este documento consta de materiales con alto grado de seguridad de plagio. Todos los derechos reservados. Este manual no puede ser vendido o reproducido. Transmitido o transcribidlo sin debido permiso del manufacturero o del manual<br />Si tú no tienes las opciones de la tarjeta madre, nosotros no podemos garantizarte alguna responsabilidad.<br />9- Podemos sacar conclusiones como que EL PROFESOR ESTA COMETIENDO UN DELITO por que claramente se especifica que esa nota no se puede mostrar sin un permiso adecuado.<br />También podemos decir que la empresa no te responde si no tienes el manual de uso y si no tienes la garantía <br />También si has manejado mal la tarjeta madre y creado un gran daño no hay devoluciones.<br />10. La principal fuente de información a este respecto es la placa base. Necesitará saber:<br />El tipo de zócalo (socket) o ranura (slot) en que debe \"
pincharse\"
el micro. Los más habituales son: - Socket 7: para micros tipo Pentium, Pentium MMX, AMD K6, K6-2 y K6-III, Cyrix... - Socket 370 PPGA: para micros Celeron de hasta 533 MHz y algunos Cyrix y VIA. - Socket 370 FC-PGA: para micros Pentium III y Celeron de más de 533 MHz. - Socket A (462): para los actuales AMD Athlon y Duron. - Socket 423: para los Pentium 4. - Slot A: para los primeros micros AMD Athlon. - Slot 1: para micros Pentium II, algunos Pentium III y algunos Celeron.Para más información al respecto, consulte el manual de su placa base y este enlace.<br />Las características eléctricas y de configuración del micro: - el voltaje externo (I/O) que necesita (generalmente 3,3 V); - el voltaje interno (core) que necesita (será menor o igual que el de I/O); - su multiplicador (4x, 4,5x, 5x...) y su velocidad de bus (66, 100, 133... MHz).Por ejemplo, un Pentium III de 933 MHz utiliza un bus (\"
FSB\"
o \"
velocidad externa o de placa\"
) de 133 MHz, un multiplicador 7x (933=7x133) y generalmente voltajes de 3,3 V (externo) y 1,7 V (interno).<br />En placas bases modernas es probable que todo se configure automáticamente, pero cuanto más conozca mejor le irá. Y ojo a las actualizaciones: muchas veces la placa base no ofrecerá la velocidad de bus o el voltaje que el nuevo micro necesita, otras veces tendrá que actualizar antes la BIOS...<br /> <br />2.- Si no lo ha hecho ya, apague y desconecte totalmente el equipo, descárguese de electricidad estática... en fin, HYPERLINK \"
http://www.conozcasuhardware.com/actualiz/actfund.htm\"
\l \"
consejos\"
siga estos consejos.<br /> <br />3.- Si ya hay un micro instalado, quítelo.<br />En el caso de micros conectados a ranuras (Slot A o Slot 1) deberá liberar las presillas de los laterales, cuyo diseño varía un poco de unas placas base a otras y según el tipo de cartucho utilizado (ninguno en el caso de los Celeron para Slot 1 o los adaptadores de Socket 370 a Slot 1, van desnudos); en todo caso, es fácil. Con ellas libres, tire del micro hacia arriba, y ya está. <br />Si se trata de un micro moderno para zócalo, la operación es también bastante sencilla gracias al sistema mecánico ZIF, que permite instalar los micros sin realizar fuerza en absoluto. Lo único engorroso puede ser soltar el fleje metálico que sujeta el ventilador; ponga atención al hacerlo, no sea que se suelte de repente y raye la placa base, rompiendo alguna de las líneas de circuito...<br />Una vez quitado el ventilador, para soltar el micro simplemente ponga la palanca en posición vertical, con lo que el micro antiguo deberá quedar totalmente libre.<br />11- El tipo de zócalo (socket) o ranura (slot) en que debe \"
pincharse\"
el micro. Los más habituales son: - Socket 7: para micros tipo Pentium, Pentium MMX, AMD K6, K6-2 y K6-III, Cyrix... - Socket 370 PPGA: para micros Celeron de hasta 533 MHz y algunos Cyrix y VIA. - Socket 370 FC-PGA: para micros Pentium III y Celeron de más de 533 MHz. - Socket A (462): para los actuales AMD Athlon y Duron. - Socket 423: para los Pentium 4. - Slot A: para los primeros micros AMD Athlon. - Slot 1: para micros Pentium II, algunos Pentium III y algunos Celeron.Para más información al respecto, consulte el manual de su placa base y este enlace.<br />Las características eléctricas y de configuración del micro: - el voltaje externo (I/O) que necesita (generalmente 3,3 V); - el voltaje interno (core) que necesita (será menor o igual que el de I/O); - su multiplicador (4x, 4,5x, 5x...) y su velocidad de bus (66, 100, 133... MHz).<br />-Indica que consume FSB: 533/800/1066 MHz (mega Hertz)<br />12-que la política de la empresa solo acepta tarjetas madres con todo en buen estado y sus empaques, entonces asi que debe mantenerse todo después de la instalación, y que ellos no son responsables por ningún daño adquirido de la CPU o daños hechos por el usuario<br />13-Se utiliza un solt DIMM o en algunos casos una PCI<br />-El soporta hasta un límite dependiendo su procesador por ejemplo mi TM solo soporta hasta 2 GB <br />-Cada solt puede soportar por lo regular hasta 4 GB<br />Lo mínimo de una Tarjeta RAM es 128 mg<br />14-<br /> PASO 1:<br />Desbloquear una ranura DIM presionando los clips retainig exterior. Alinear un DIMM en la ranura de manera que la muesca en el DIM concuerde con el descanso de la ranura<br />PASO 2:<br />Inserte el DIMM verticalmente y firmemente en la ranura hasta que el clip de retención en su sitio y la DIMM se haya asentado en forma adecuada<br />15-<br /> A: * EL CABLE DE ENERGIA DE LA CPU (JCFAN1)<br /> * CABLES DE PODER DE 24 PINES (JATXPWR1)<br /> * Y EL ALIMENTADOR DE 4 PINES ATX<br />B * LOS 4 PINES ATX CONEXIÓN O alimentación se utiliza para proporcionar energía a la CPU. Alinee las clavijas AL CONECTOR Y PRENSA FIRMILY hasta que se asiente DE ESTA FORMA LO HISTALAREMOS MAS FACILMENTE<br />C * ES EL, CONECTOR PRINCIPAL FUENTE DE ALIMENTACIÓN UBICADA SOBRE EL BORDE DE LA JUNTA AL LADO DE LAS PLAZAS. Conecte firmemente el CABLE DE ALIMENTACIÓN EN EL CONECTOR Y HACER QUE SE FIJE<br />D * Longitud 20 C. M<br /> Permite conectar el ventilador de un disipador, directamente a la fuente de alimentación.<br />16- lo que quiere indicar la imagen es los tres pasos más importantes que debemos tener en cuenta para la instalación correcta de la tarjeta madre paso uno instalar el ventilador de la CPU paso dos instalar la memoria RAM paso tres conectar los cables atx de 24 y 12 voltios en los lugares correspondientes.<br />17- *A: HA OLVIDADO LA CONTRASEÑA ACTUAL SUPERVISOR / USO EN LA MENU<br />.IMPOSIBLE BIOS para arrancar el sistema, porque el reloj del procesador mal ajustado<br /> EN EL MENU BIOS. EL CMOS se daña<br /> * B: Cuando el jumper cap. ES colocado sobre los pines, el jumper está cerca, si no, QUE SIGNIFICA EL PUENTE ESTA ABIERTO.<br /> *C Complementary metal-oxide-semiconductor o CMOS, es una de las familias lógicas empleadas en la fabricación de circuitos integrados. Su principal característica consiste en la utilización conjunta de transistores de tipo pMOS y tipo nMOS configurados de tal forma que, en estado de reposo, el consumo de energía es únicamente el debido a las corrientes parásitas.<br />En la actualidad, la mayoría de los circuitos integrados que se fabrican utilizan la tecnología CMOS. Esto incluye microprocesadores, memorias, procesadores digitales de señales y muchos otros tipos de circuitos integrados digitales.<br />18-<br />19- Gracias a estos trabajos como podemos mejorar nuestro conocimiento sobre las tarjetas madre lo que permitirá más adelante desarrollar mucho más fácil en el medio informatico.<br />
