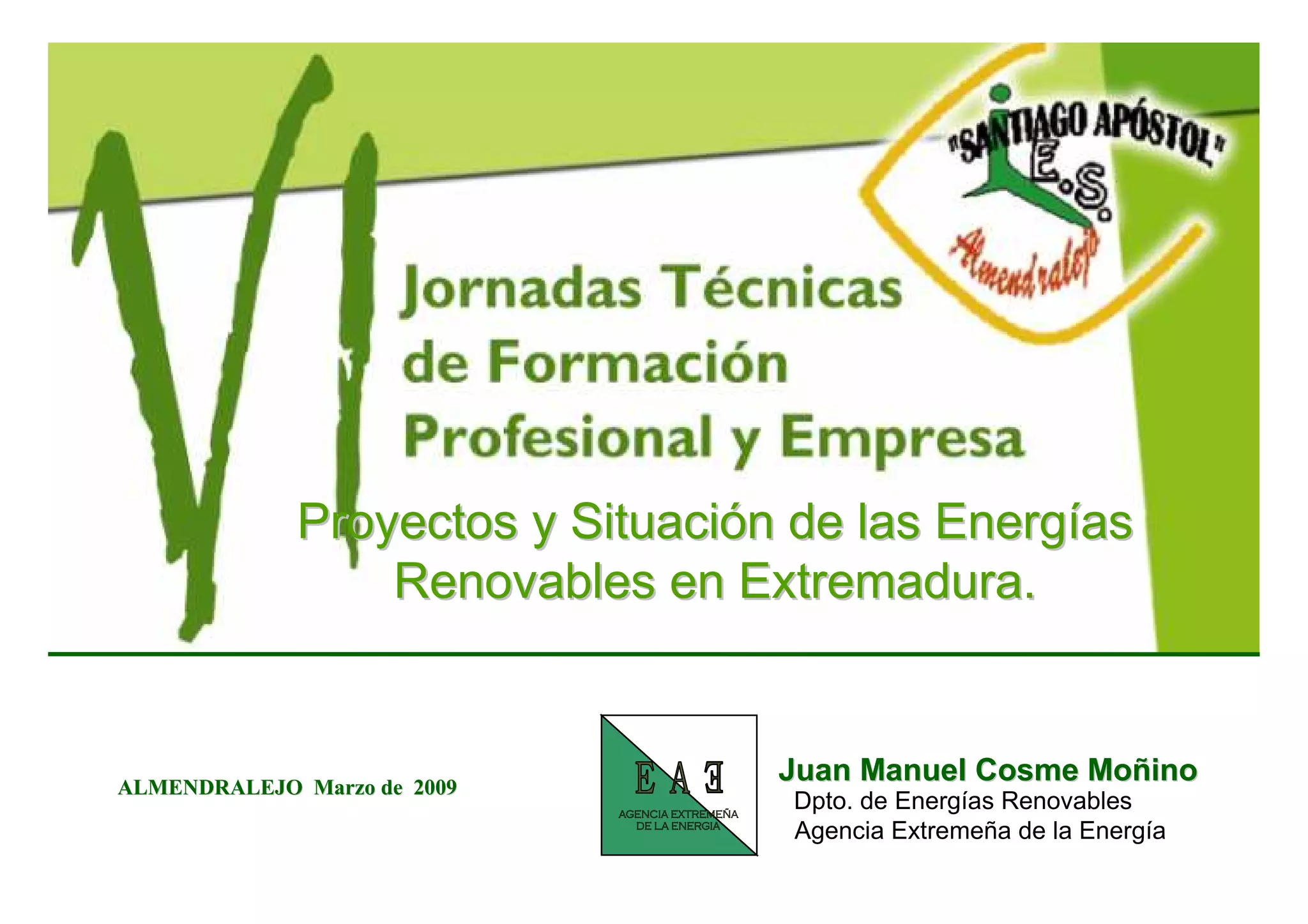

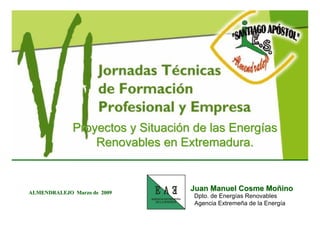

Agencia Extremeña de la Energía

1. Proyectos y Situación de las Energías
Renovables en Extremadura.
Juan Manuel Cosme Moñino
ALMENDRALEJO Marzo de 2009
Dpto. de Energías Renovables
Agencia Extremeña de la Energía

2. La Agencia Extremeña de la Energía
¿Qué es?
• Entidad pública.
• Sedes en Cáceres y Badajoz.
•Asistencia técnica en materia energética a empresas,
instituciones y público en general.
•Proyecto enmarcado dentro del Programa Comunitario del
Fomento de la Eficiencia Energética de la Unión Europea
SAVE.

3. La Agencia Extremeña de la Energía
¿Qué es?
Junta de Extremadura
Diputación Provincial de Cáceres
Diputación Provincial de Badajoz
IDAE
Universidad de Extremadura
Órganos consultivos

4. La Agencia Extremeña de la Energía
¿Qué es?
Pensar globalmente – Actuar localmente
Interlocutor con los diferentes responsables en
materia de energía y medio ambiente.
Respuesta objetiva e independiente.
En contacto permanente con otras agencias
energéticas.

5. La Agencia Extremeña de la Energía
Promoción de las energías Promoción del ahorro y
renovables eficiencia Energética.

6. Energías Renovables en Extremadura.
1 Situación energética actual
2 Previsión futura
3 Marco normativo
4 Energía Solar Térmica en Extremadura
5 Energía Solar Fotovoltaica en Extremadura
6 Energía Termosolar en Extremadura
7 Energía Eólica en Extremadura
8 Energía Hidráulica en Extremadura
9 Biomasa en Extremadura

7. Situación energética actual
Energías Renovables en Extremadura.
POTENCIA
Hidráulica >10MW 2.193,84 MW
Minihidráulica<10MW 21,24 MW
Biomasa(*) 343,51 MW
Biogas(*) 7,07 MW
Termosolar(*) 1.395,00 MW
Huertas solares(*) 504,00 MW
(*)Actual + Solicitada

8. Situación energética actual
Energías Renovables en Extremadura.
Producción energética regional 2008 (GWh)
Hidraúlica 1.246
Nuclear 15.552
Carbón
Fuel/Gas
Ciclo Combinado
Renovables 458 Reparto de producción
eléctrica en Extremadura 2008
TOTAL 17.256
Fuente :Agencia Extremeña de la Energía
( 6,01 % del TOTAL NACIONAL 2008 = 286.945 GWh )

9. Situación energética actual
Energías Renovables en Extremadura.
Producción 2008 Régimen Especial (GWh)
Fotovoltaica 400
Minihidraúlica 20
Biogas 23
Cogeneración 15
TOTAL 458
Fuente:Agencia Extremeña de la Energía
La producción en RE se ha duplicado de 2001 a 2007

10. Energías Renovables en Extremadura.
Producción eléctrica en régimen especial en Extremadura
2008
Régimen
especial Producción Potencia
(Gwh) (MW)
400 400
Fotovoltaica
Eólica
Termosolar
Potencia instalada (MW)
Biomasa
INSTALACIONES
20 20
Minihidráulica
TABICESA 5,75
FUTUCER S.L. 5,75
23 4
Biogás
TECNOLOGÍA Y ROBOTICA 1,25
ONDUPAC S.A. 1,55
15 18,59
Cogeneración TROIL VEGAS ALTAS S.L. 4,29
458 TOTAL 18,59
TOTAL (GWh)
En 2012 se prevé una producción bruta con fuentes renovables sobre el consumo
final de energía eléctrica del 60,2 %.

11. Situación energética actual
Energías Renovables en Extremadura.
Consumo energético final
• Gasóleos y gasolinas representan el
64% del consumo energético
• La Energía eléctrica la cuarta parte
• El sector terciario se presenta como el
mayor consumidor de energía
• El sector domestico e industrial
presenta consumos similares
Fuente:Agencia Extremeña de la Energía

12. Energías Renovables en Extremadura.
1 Situación energética actual
2 Previsión futura
3 Marco normativo
4 Energía Solar Térmica en Extremadura
5 Energía Solar Fotovoltaica en Extremadura
6 Energía Termosolar en Extremadura
7 Energía Eólica en Extremadura
8 Energía Hidráulica en Extremadura
9 Biomasa en Extremadura

13. Energías Renovables en Extremadura. Previsión futura
PLAN ENERGÉTICO DE EXTREMADURA (Próxima publicación)
INVERSIONES ( miles de €)
Procedencia de
PROGRAMA 2009
fondos
Inv. privada 502.401
ENERGÍAS Administración 2.016
RENOVABLES
Sub. Total 504.417

14. Energías Renovables en Extremadura.
1 Situación energética actual
2 Previsión futura
3 Marco normativo
4 Energía Solar Térmica en Extremadura
5 Energía Solar Fotovoltaica en Extremadura
6 Energía Termosolar en Extremadura
7 Energía Eólica en Extremadura
8 Energía Hidráulica en Extremadura
9 Biomasa en Extremadura

15. Marco normativo
Energías Renovables en Extremadura.
Cronología …
1997 Ley del sector eléctrico.
Disposición transitoria decimosexta: “A fin de que en el año 2010 las fuentes de energía
renovable cubran como mínimo el 12 por ciento del total de la demanda energética de
España se establecerá un Plan de Fomento de las Energías Renovables, cuyos
objetivos serán tenidos en cuenta en la fijación de las primas”.
1999 Plan de Fomento de las Energías Renovables (PFER)
2004 RD 436/2004
2005 Plan de Energías Renovables (PER)
26 de agosto de 2005. Revisión de objetivos
2006 Código técnico de la edificación CTE
2007 RD 661/2007
2008 RD 1578/2008

16. Energías Renovables en Extremadura.
1 Situación energética actual
2 Previsión futura
3 Marco normativo
4 Energía Solar Térmica en Extremadura
5 Energía Solar Fotovoltaica en Extremadura
6 Energía Termosolar en Extremadura
7 Energía Eólica en Extremadura
8 Energía Hidráulica en Extremadura
9 Biomasa en Extremadura

17. Energía Solar Térmica en
Energías Renovables en Extremadura.
origen
Extremadura
Potencial energético muy favorable
Amplias posibilidades de aplicación
Importante nivel de edificación
Ventajas claramente competitivas
para el sector doméstico
Tecnología madura
Instalaciones de dificultad técnica media
Mayores prestaciones
Rendimiento y eficiencia de los equipos
Calidad de los componentes
Niveles de garantía
Menor coste comparativamente con otras tecnologías solares

18. Energía Solar Térmica en
Energías Renovables en Extremadura.
origen
Extremadura
EVOLUCIÓN NACIONAL
Fuente: IDAE

19. Energía Solar Térmica en
Energías Renovables en Extremadura.
origen
Extremadura

20. Energía Solar Térmica en
Energías Renovables en Extremadura.
origen
Extremadura
CTE HE 4 Contribución solar mínima de ACS
Contenidos básicos
1. Generalidades. Ámbito de aplicación y procedimiento de verificación.
2. Caracterización y cuantificación de las exigencias. Contribución solar mínima
3. Diseño y dimensionado.
4. Mantenimiento. Plan de vigilancia y Plan de mantenimiento.
Anexos A, B y C
Contribución solar mínima “significativa”
% respecto a la demanda total
Depende
Zona climática (I – V)
Demanda de ACS
Fuente convencional utilizada a) general: gasóleo, propano, gas …
b) Efecto Joule

21. Energía Solar Térmica en
Energías Renovables en Extremadura.
origen
Extremadura
CTE HE 4 Contribución solar mínima de ACS

22. Energía Solar Térmica en
Energías Renovables en Extremadura.
origen
Extremadura
CTE HE 4 Contribución solar mínima de ACS
Contribución solar mínima % : Caso general

23. Energías Renovables en Extremadura.
1 Situación energética actual
2 Previsión futura
3 Marco normativo
4 Energía Solar Térmica en Extremadura
5 Energía Solar Fotovoltaica en Extremadura
6 Energía Termosolar en Extremadura
7 Energía Eólica en Extremadura
8 Energía Hidráulica en Extremadura
9 Biomasa en Extremadura
13:40

24. Energía Solar Fotovoltaica
Energías Renovables en Extremadura.
origen
en Extremadura
Potencial energético muy favorable
Amplias posibilidades de aplicación Aislada
Conectada a red
Gran extensión de terreno disponible
Facilidades a la inversión
Marco normativo favorable

25. Energía Solar Fotovoltaica
Energías Renovables en Extremadura.
origen
en Extremadura

26. Energía Solar Fotovoltaica
Energías Renovables en Extremadura.
origen
en Extremadura
Instalaciones fotovoltaicas en España.
Fuente: ASIF

27. Energía Solar Fotovoltaica
Energías Renovables en Extremadura.
origen
en Extremadura
CTE HE 5 Producción de electricidad con energía solar
fotovoltaica
Contenidos básicos
1. Generalidades.
2. Caracterización y cuantificación de las exigencias.
3. Diseño y dimensionado.
4. Mantenimiento. Plan de vigilancia y Plan de mantenimiento.
EXIGENCIA
Potencia solar fotovoltaica mínima determinada
(para uso propio o conexión a red)
Usos
Zona
Tamaño

28. Energía Solar Fotovoltaica
Energías Renovables en Extremadura.
origen
en Extremadura
CTE HE 5 Producción de electricidad con energía solar
fotovoltaica
APLICACIÓN

29. Energía Solar Fotovoltaica
Energías Renovables en Extremadura.
origen
en Extremadura
ORDEN ITC/3860/2007 de
CONDICIONES DE VENTA A RED a 28 de diciembre por la que
ar
7
0 p
20 se revisan las tarifas
da
/
1 a
66 eléctricas a partir del 1 de
og
r
RD d e ic a enero de 2008.
a
rif olta
T a to v
fo
Fotovoltaica. Grupo b.1 subgrupo b.1.1 Opción (Tarifa)
Pot. ≤ 100 kW
25 primeros años 45,5134 c€/kWh
> 25 años 36,4107 c€/kWh
100 kW < Pot ≤ 10 MW
25 primeros años 43,1486 c€/kWh
> 25 años 34,5189 c€/kWh
10 MW < Pot ≤ 50 MW
25 primeros años 23,7461 c€/kWh
> 25 años 18,9969 c€/kWh

30. Energía Solar Fotovoltaica
Energías Renovables en Extremadura.
origen
en Extremadura
CONDICIONES DE VENTA A RED
08
0 n
/2 me a
78 gi par
15 ré o
v
RD evo uti ica
a
Nu trib olt
re tov
fo
Fotovoltaica. Grupo b.1 subgrupo b.1.1 Opción (Tarifa)
1ª convocatoria (Trim 1) 2ª convocatoria (Trim 2) 3ª convocatoria (Trim 3) 4ª convocatoria (Trim 4)
Año 2009
Fecha Pot. Tarifa Fecha Pot. Tarifa Fecha Pot. Tarifa Fecha Pot. Tarifa
inscripc. c€ inscripc. base inscripc. inscripc.
Base c€ base c€ base c€
MW MW MW
Tipología I1.
6,675 34,00 6,675 33,1161 6,675 32,2552 6,675 31,4167
P < 20 kW
Tipología I2. 16 Nov 1 Feb 2009 1 Mayo
60,075 32,00 31,1681 30,3578 29,5686
60,075 60,075 60,075
15 oct – 15
P > 20 kW 2008 – 31 -30 Abril 2009 – 31
Nov 2008
enero 2009 2009 Julio 2009
Tipología II.
Resto de 58,25 32,00 58,25 31,1681 58,25 30,3578 58,25 29,5686
instalaciones

31. Energía Solar Fotovoltaica
Energías Renovables en Extremadura.
en Extremadura
Procedimiento administrativo para instalaciones de
conexión a red
www.industriaextremadura.com

32. Energía Solar Fotovoltaica
Energías Renovables en Extremadura.
en Extremadura

33. Energías Renovables en Extremadura.
1 Situación energética actual
2 Previsión futura
3 Marco normativo
4 Energía Solar Térmica en Extremadura
5 Energía Solar Fotovoltaica en Extremadura
6 Energía Termosolar en Extremadura
7 Energía Eólica en Extremadura
8 Energía Hidráulica en Extremadura
9 Biomasa en Extremadura
13:40

34. Energía Termosolar
Energías Renovables en Extremadura.
+ 70 promociones en tramitación
4 proyectos en ejecución en 2009
Potencia instalada 1.395 MW

35. Energías Renovables en Extremadura.
1 Situación energética actual
2 Previsión futura
3 Marco normativo
4 Energía Solar Térmica en Extremadura
5 Energía Solar Fotovoltaica en Extremadura
6 Energía Termosolar en Extremadura
7 Energía Eólica en Extremadura
8 Energía Hidráulica en Extremadura
8 Biomasa en Extremadura
13:40

36. Energía Eólica en
Energías Renovables en Extremadura.
Extremadura
Potencia a instalar
En tramitación
22 parques eólicos (119 solicitudes)
470 MW previstos
11.598 empleos

37. Energías Renovables en Extremadura.
1 Situación energética actual
2 Previsión futura
3 Marco normativo
4 Energía Solar Térmica en Extremadura
5 Energía Solar Fotovoltaica en Extremadura
6 Energía Termosolar en Extremadura
7 Energía Eólica en Extremadura
8 Energía Hidráulica en Extremadura
9 Biomasa en Extremadura
13:40

38. Hidráulica en Extremadura
Energías Renovables en Extremadura.
CENTRAL Pot. Instalada (MW)
CH TORREJÓN 130,36
CH JOSE MARÍA ORIOL 953,32
CH CEDILLO 495,18
CH GABRIEL Y GALÁN 110,4
CH GUIJO DE GRANADILLA 52,21
CH VALDECAÑAS 247,17
CH VALDEOBISPO 39,40
CIJARA M.D. 50,40
CIJARA M.I. 51,70
ORELLANA PRESA 18,53
PUERTO PEÑA 55,59
ZUJAR 28,36
LA SERENA 25,10
Producción energética regional 2008
TOTAL 13 2.257,72
1.246 GWh
Fuente: Agencia Extremeña de la Energía

39. Energías Renovables en Extremadura.
1 Situación energética actual
2 Previsión futura
3 Marco normativo
4 Energía Solar Térmica en Extremadura
5 Energía Solar Fotovoltaica en Extremadura
6 Energía Termosolar en Extremadura
7 Energía Eólica en Extremadura
8 Energía Hidráulica en Extremadura
9 Biomasa en Extremadura
13:40

40. Biomasa en Extremadura
Energías Renovables en Extremadura.
NUEVAS SOLICITUDES
138,7 MW Biomasa de generación eléctrica
11 solicitudes
7MW generación eléctrica con biogás
5 solicitudes
605.000 t producción de biodiesel
250.000 t producción de bioetanol
7 solicitudes

41. Biomasa en Extremadura
Energías Renovables en Extremadura.
ESTUDIO DE POTENCIALIDAD DE LA BIOMASA FORESTAL EN LA PROVINCIA DE
CÁCERES (SIG)
SUPERFICIE PRODUCTORA SUPERFICIE APROVECHABLE (PTE DISTRIBUCION ESTRATOS
DE BIOMASA FORESTAL <20%)
MAPA
PENDIENTES
ESTIMADORES DE RESIDUO POR
ESTRATO CANTIDADES DE BIOMASA
POTENCIAL ENERGÉTICO
PCI

42. www. agenex .org
r
a
c
i
a Juan Manuel Cosme Moñino
s jmcosme.agenex@dip-badajoz.es
Dpto. de Energías Renovables
Agencia Extremeña de la Energía
13:40
