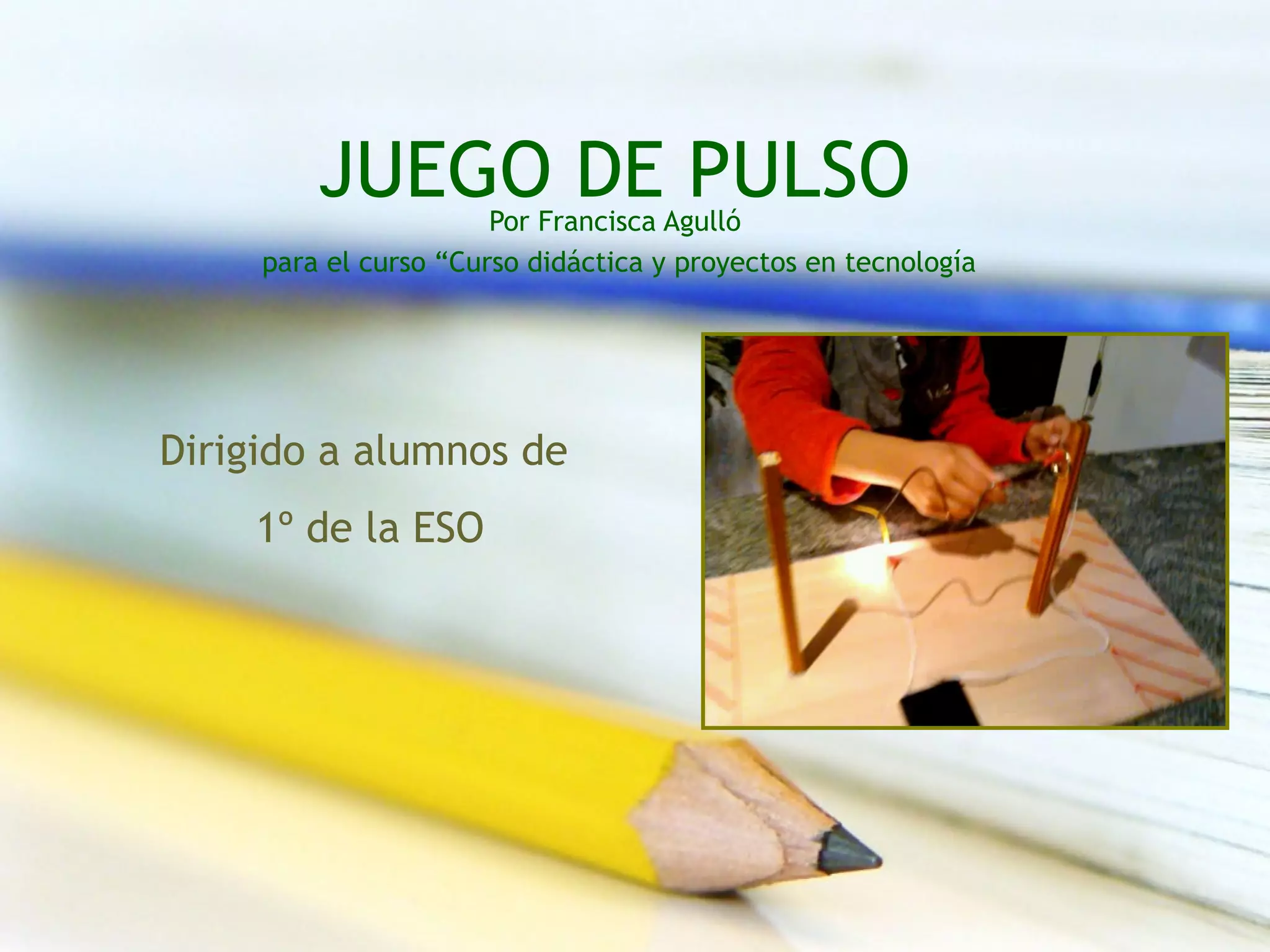

1. JUEGO DE PULSOPor Francisca Agulló
para el curso “Curso didáctica y proyectos en tecnología
Dirigido a alumnos de
1º de la ESO

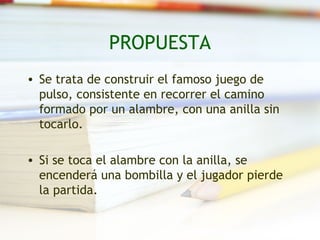

2. PROPUESTA

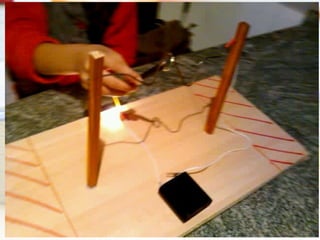

• Se trata de construir el famoso juego de
pulso, consistente en recorrer el camino
formado por un alambre, con una anilla sin
tocarlo.
• Si se toca el alambre con la anilla, se
encenderá una bombilla y el jugador pierde
la partida.

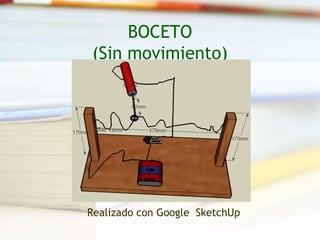

3. BOCETO
(Sin movimiento)
Realizado con Google SketchUp

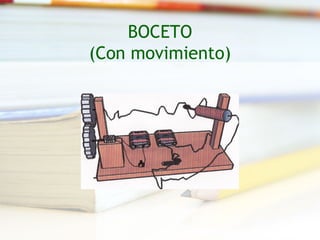

4. BOCETO
(Con movimiento)

5. CONSTRUCCIÓN
Cable grueso,
conductor y maleable
Listón de 17 cm
pegado con pegamento térmico
Tablero DM

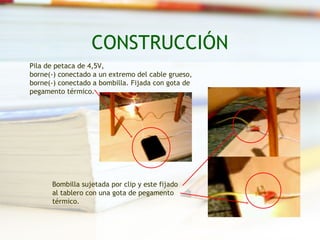

6. CONSTRUCCIÓN
Pila de petaca de 4,5V,
borne(-) conectado a un extremo del cable grueso,
borne(-) conectado a bombilla. Fijada con gota de
pegamento térmico.
Bombilla sujetada por clip y este fijado
al tablero con una gota de pegamento
térmico.

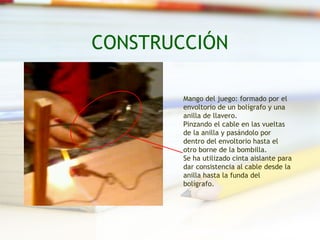

7. CONSTRUCCIÓN
Mango del juego: formado por el
envoltorio de un bolígrafo y una
anilla de llavero.
Pinzando el cable en las vueltas
de la anilla y pasándolo por
dentro del envoltorio hasta el
otro borne de la bombilla.
Se ha utilizado cinta aislante para
dar consistencia al cable desde la
anilla hasta la funda del
bolígrafo.

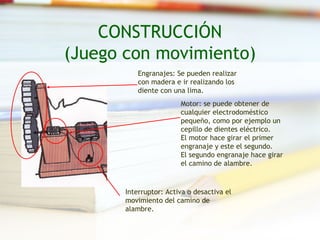

8. CONSTRUCCIÓN
(Juego con movimiento)
Engranajes: Se pueden realizar
con madera e ir realizando los
diente con una lima.
Motor: se puede obtener de
cualquier electrodoméstico
pequeño, como por ejemplo un
cepillo de dientes eléctrico.
El motor hace girar el primer
engranaje y este el segundo.
El segundo engranaje hace girar
el camino de alambre.
Interruptor: Activa o desactiva el
movimiento del camino de
alambre.

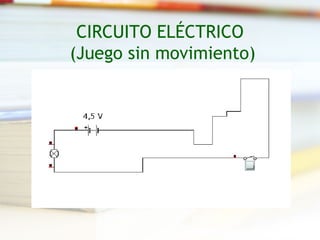

9. CIRCUITO ELÉCTRICO
(Juego sin movimiento)

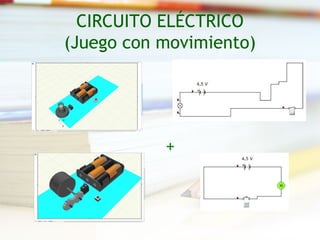

10. CIRCUITO ELÉCTRICO
(Juego con movimiento)
+

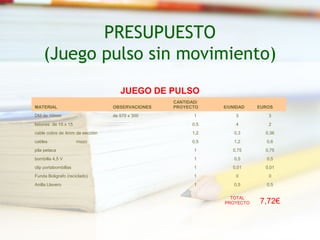

11. PRESUPUESTO
(Juego pulso sin movimiento)
JUEGO DE PULSO
CANTIDAD/
MATERIAL OBSERVACIONES PROYECTO €/UNIDAD EUROS
DM de 10mm de 570 x 300 1 3 3
listones de 15 x 15 0,5 4 2
cable cobre de 4mm de sección 1,2 0,3 0,36
cables mazo 0,5 1,2 0,6
pila petaca 1 0,75 0,75
bombilla 4,5 V 1 0,5 0,5
clip portabombillas 1 0,01 0,01
Funda Boligrafo (reciclado) 1 0 0
Anilla Llavero 1 0,5 0,5
TOTAL
PROYECTO 7,72€

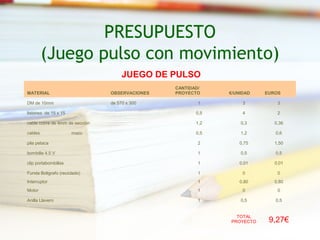

12. PRESUPUESTO
(Juego pulso con movimiento)
JUEGO DE PULSO
CANTIDAD/
MATERIAL OBSERVACIONES PROYECTO €/UNIDAD EUROS
DM de 10mm de 570 x 300 1 3 3
listones de 15 x 15 0,5 4 2
cable cobre de 4mm de sección 1,2 0,3 0,36
cables mazo 0,5 1,2 0,6
pila petaca 2 0,75 1,50
bombilla 4,5 V 1 0,5 0,5
clip portabombillas 1 0,01 0,01
Funda Boligrafo (reciclado) 1 0 0
Interruptor 1 0,80 0,80
Motor 1 0 0
Anilla Llavero 1 0,5 0,5
TOTAL
PROYECTO 9,27€

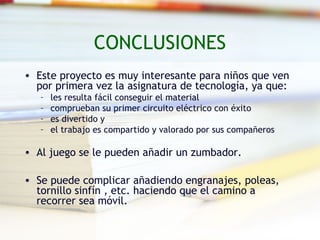

13. CONCLUSIONES
• Este proyecto es muy interesante para niños que ven
por primera vez la asignatura de tecnología, ya que:
– les resulta fácil conseguir el material
– comprueban su primer circuito eléctrico con éxito
– es divertido y
– el trabajo es compartido y valorado por sus compañeros
• Al juego se le pueden añadir un zumbador.
• Se puede complicar añadiendo engranajes, poleas,
tornillo sinfín , etc. haciendo que el camino a
recorrer sea móvil.
