Este documento describe los diferentes componentes de un sistema de aire acondicionado, incluyendo el compresor, condensador, evaporador, filtro de aire y diagrama eléctrico. También describe los tipos de sistemas como split, cassete, ducto y central. Explica conceptos como expansión directa e indirecta. Finalmente, cubre temas de mantenimiento preventivo como limpieza de filtros y mantenimiento correctivo como reemplazo de piezas.

1. República Bolivaria de Venezuela
Ministerio del Poder Popular
Para la Educación.
Catedra: aire acondicionado
ING. Mantenimiento mecánico
I.U.P. Politécnico Santiago Mariño
Aire acondicionado
Integrante:
Diego Mendoza
Ci: 26.709.594

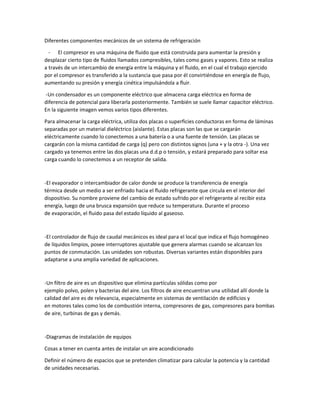

2. Diferentes componentes mecánicos de un sistema de refrigeración
- El compresor es una máquina de fluido que está construida para aumentar la presión y
desplazar cierto tipo de fluidos llamados compresibles, tales como gases y vapores. Esto se realiza
a través de un intercambio de energía entre la máquina y el fluido, en el cual el trabajo ejercido
por el compresor es transferido a la sustancia que pasa por él convirtiéndose en energía de flujo,
aumentando su presión y energía cinética impulsándola a fluir.
-Un condensador es un componente eléctrico que almacena carga eléctrica en forma de
diferencia de potencial para liberarla posteriormente. También se suele llamar capacitor eléctrico.
En la siguiente imagen vemos varios tipos diferentes.
Para almacenar la carga eléctrica, utiliza dos placas o superficies conductoras en forma de láminas
separadas por un material dieléctrico (aislante). Estas placas son las que se cargarán
eléctricamente cuando lo conectemos a una batería o a una fuente de tensión. Las placas se
cargarán con la misma cantidad de carga (q) pero con distintos signos (una + y la otra -). Una vez
cargado ya tenemos entre las dos placas una d.d.p o tensión, y estará preparado para soltar esa
carga cuando lo conectemos a un receptor de salida.
-El evaporador o intercambiador de calor donde se produce la transferencia de energía
térmica desde un medio a ser enfriado hacia el fluido refrigerante que circula en el interior del
dispositivo. Su nombre proviene del cambio de estado sufrido por el refrigerante al recibir esta
energía, luego de una brusca expansión que reduce su temperatura. Durante el proceso
de evaporación, el fluido pasa del estado líquido al gaseoso.
-El controlador de flujo de caudal mecánicos es ideal para el local que indica el flujo homogéneo
de líquidos limpios, posee interruptores ajustable que genera alarmas cuando se alcanzan los
puntos de conmutación. Las unidades son robustas. Diversas variantes están disponibles para
adaptarse a una amplia variedad de aplicaciones.
-Un filtro de aire es un dispositivo que elimina partículas sólidas como por
ejemplo polvo, polen y bacterias del aire. Los filtros de aire encuentran una utilidad allí donde la
calidad del aire es de relevancia, especialmente en sistemas de ventilación de edificios y
en motores tales como los de combustión interna, compresores de gas, compresores para bombas
de aire, turbinas de gas y demás.
-Diagramas de instalación de equipos
Cosas a tener en cuenta antes de instalar un aire acondicionado
Definir el número de espacios que se pretenden climatizar para calcular la potencia y la cantidad
de unidades necesarias.

3. Calcular la potencia necesaria en cada instalación. Cuanta más superficie queramos climatizar, más
potencia necesitaremos.
Escoger el lugar de colocación más adecuado para las unidades interiores. Es muy importante
establecer una ubicación óptima que garantice el mejor confort, difusión del aire y mantenimiento
del equipo.
Comprobar la solidez seleccionada para las unidades interiores, ésta debe poder sostener el peso
de la unidad sin exponer la estructura a ningún tipo de riesgo.
Antes de perforar la pared, se debe comprobar que no haya detrás ninguna tubería o redes
eléctricas que se puedan dañar.
Seguir las recomendaciones sobre las distancias indicadas por el fabricante entre la unidad
exterior e interior.
Gestionar la autorización de las entidades correspondientes para instalar la unidad exterior en la
fachada, los muros, patios o cubiertas, en caso de que se trate de elementos comunes y consultar
las normas de protección ambiental o de protección del patrimonio si se trata de un edificio
significativo o de valor.
Comprobar que la unidad exterior se coloque en un lugar ventilado, lejos de fuentes de calor, y
que no esté expuesta excesivamente a la luz del sol.
-Diagrama electrico
Para la lectura de un diagrama eléctrico es necesario conocer que significado tiene cada símbolo y
una de las formas mas fáciles de hacer esto es ver el símbolo y la imagen de cada parte.
Para resolver una falla debemos saber cómo funciona o que función cumple dentro del equipo
cada una de sus partes.
*Debemos comprender como probar cada parte eléctrica que se encuentra dentro del diagrama .
*Que debemos identificar en un diagrama eléctrico.
*Identificar que es cada símbolo.

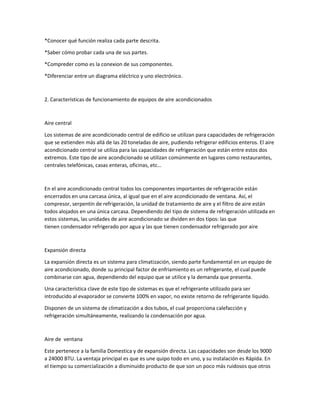

4. *Conocer qué función realiza cada parte descrita.
*Saber cómo probar cada una de sus partes.
*Compreder como es la conexion de sus componentes.
*Diferenciar entre un diagrama eléctrico y uno electrónico.
2. Características de funcionamiento de equipos de aire acondicionados
Aire central
Los sistemas de aire acondicionado central de edificio se utilizan para capacidades de refrigeración
que se extienden más allá de las 20 toneladas de aire, pudiendo refrigerar edificios enteros. El aire
acondicionado central se utiliza para las capacidades de refrigeración que están entre estos dos
extremos. Este tipo de aire acondicionado se utilizan comúnmente en lugares como restaurantes,
centrales telefónicas, casas enteras, oficinas, etc…
En el aire acondicionado central todos los componentes importantes de refrigeración están
encerrados en una carcasa única, al igual que en el aire acondicionado de ventana. Así, el
compresor, serpentín de refrigeración, la unidad de tratamiento de aire y el filtro de aire están
todos alojados en una única carcasa. Dependiendo del tipo de sistema de refrigeración utilizada en
estos sistemas, las unidades de aire acondicionado se dividen en dos tipos: las que
tienen condensador refrigerado por agua y las que tienen condensador refrigerado por aire
Expansión directa
La expansión directa es un sistema para climatización, siendo parte fundamental en un equipo de
aire acondicionado, donde su principal factor de enfriamiento es un refrigerante, el cual puede
combinarse con agua, dependiendo del equipo que se utilice y la demanda que presenta.
Una característica clave de este tipo de sistemas es que el refrigerante utilizado para ser
introducido al evaporador se convierte 100% en vapor, no existe retorno de refrigerante líquido.
Disponen de un sistema de climatización a dos tubos, el cual proporciona calefacción y
refrigeración simultáneamente, realizando la condensación por agua.
Aire de ventana
Este pertenece a la familia Domestica y de expansión directa. Las capacidades son desde los 9000
a 24000 BTU. La ventaja principal es que es une quipo todo en uno, y su instalación es Rápida. En
el tiempo su comercialización a disminuido producto de que son un poco más ruidosos que otros

5. equipos. La instalación más frecuente de este equipo es en Faenas mineras, oficinas en
contenedores, casetas de guardias, etc
Expansión indirecta
Son aquellos en que el refrigerante no es el primer elemento que enfría o calienta la zona a
climatizar. Ejemplo: El principio de funcionamiento de un aire acondicionado es la compresión de
un gas refrigerante que al circular por un circuito cerrado de refrigeración absorbe o disipa calor.
Este se intercambia con otro elemento ya sea Agua o Aire. En el caso de la expansión directa el
aire acondicionado intercambia energía con el Aire del medio ambiente a climatizar, por lo tanto,
el vehículo de intercambio es el refrigerante. Para los sistemas de expansión indirecta el aire
acondicionado enfría o calienta otro vehículo que realizara el intercambio con la zona a climatizar
(enfría agua y el agua enfría el aire de la zona a climatizar)
(Aires split)
Split Muro
Es sin dudad alguna el equipo más vendido, es de la familia domestica y de expansión directa. La
capacidad es desde los 9000 a 32000 BTU, La ventaja principal es que es eficiente y de muy bajo
nivel de ruido.
Split Piso Cielo
Pertenece a los dos grupos tanto domestico como comercial ya que las capacidades van desde los
12000 a 24000 BTU (domestico) y 32000 a 60000 BTU comercial. Como su nombre lo indica puede
ser colgado en el cielo como una campana de cocina, o en el piso como una estufa. Es del grupo de
expansión directa.
Split Cassette
Pertenece a los dos grupos tanto domestico como comercial ya que las capacidades van desde los
12000 a 24000 BTU (domestico) y 32000 a 60000 BTU comercial. Este va colgado al cielo y a la
vista se puede decir que se ve como una caja de fluorescente mas, prácticamente en cualquier
lugar que se instale pasa desapercibido. Es del grupo de expansión Directa.
Split Ducto
Pertenece a los dos grupos tanto domestico como comercial ya que las capacidades van desde los
12000 a 24000 BTU (domestico) y 32000 a 60000 BTU comercial. Este va colgado al cielo en el
entretecho y el aire se distribuye a través de ductos y rejillas difusores. Es del Grupo de Expansión
Directa.

6. Peines para aletado
Los peines son para limpiar y enderezar el aletado de los evaporadores o condensadores de
refrigeración
Juego flares abocinadores
Son un método para construir al final del tubo una forma de embudo para así poder ser sujetado
por una tuerca.
Dobladores de tubo
Los dobladores de tubo de rango completo para servicio pesado. Para radios de 1/4 a 3/4
rápidamente hasta 180 grados en casi todos los tamaños de tubos de cobre, latón, aluminio, acero
y acero inoxidable suave.
Equipos de soldadura autogenas u oxiacetilenica
Este es el método de fusión de tuberías de cobre de un sistema de refrigeración o aire
acondicionado en el cual se utiliza el acetileno y el oxígeno para crear uniones fuertes, precisas y
más limpias.
Detector electrónico de halógeno
Tiene un diodo emisor de luz, portátil y fácil de operar con pantalla visual para detectar fugas.
Manómetro
Con aguja de amortiguación y golpeteo
Mecanismo de latón de gran tamaño para visualizar fácilmente las presiones
Escalas de refrigeración con código de colores
Llaves regulables, llaves de presión, alicates curvos, alicates de punta larga.
Sirven para fijar, manipular, desarmar y alcanzar piezas
Juegos de destornilladores
Para la manipulación del equipo

7. Mantenimiento Preventivo Programado
Un aparato de aire acondicionado elige un cuidadoso mmantenimiento.Los filtros se han de
limpiar cada días. así se impide que el aire se vicie y que las sustancias contaminantes y elpolvo cir
culen por el ambiente, ya que los contaminantes biológicos como hongos o bacteriasse reproduce
n fácilmente en filtros al igual que en unidades de refrigeración o panelesaislantes de conduccione
s porque en ellos encuentran condiciones de humedad, temperatura
y nutrientes que favorecen su crecimiento. Algunos modelos de aire acondicionado disponende un
a función de limpieza automática. Una vez algo hace falta acudir al instalador oficial de
aire acondicionado o a la asistencia técnica de la marca para que limpien los conductos,serpentine
s y comprueben el nivel de refrigerante.
En cuanto a un aparato de aireacondicionado fijado en la pared o en el techo es aconsejable comp
robar con regularidad lospuntos de fijación de sus unidades.
MantenImiento Correctivo en aire acondicionado
Aplicación de correctivos separación de las partes que se encuentrendaadas o defectuosasy que a
fecten el normal funcionamiento de losequipos de aire. Igualmente comprenden lareposición origi
nal de repuestos.
Se considera como pieza original aquellas que poseen lasmismas características de marca y origen
a reemplazar. El mantenimiento correctivo comprende
•Cambio de filtros del sistema se encuentran en mal estado cada seis meses.
En el área de cirugía requiere cambio de los filtros sepa especialescada seis meses por ser un área
critica.
•Cambio de bujes, aspas rotas. humaceras donde requieran.
•Cambio de breakers eléctricos si se encuentran dañados en cada unode los tableros comandos de
los pisos donde eléctricamente tienen los controles de los aires.
•Cambio de correas, poleas, recubrimiento en yumbolon u otro materiala fin de conservar el frio y
retorno dentro de los parámetros normales.

8. •Colocación de las tuberías de drenaje de acuerdo a los manuales .
