1. EL AIRE
ACONDICIONADO,
FUNCIONAMIENTO Y
APLICACIONES

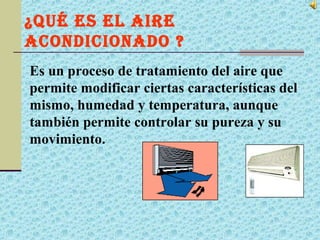

2. ¿QUé ES EL AIRE
ACONDICIONADO ?
Es un proceso de tratamiento del aire que
permite modificar ciertas características del
mismo, humedad y temperatura, aunque
también permite controlar su pureza y su
movimiento.

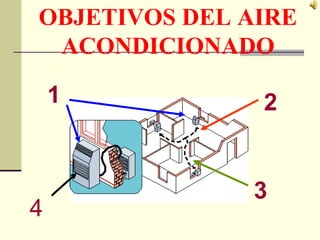

3. OBJETIVOS DEL AIRE
ACONDICIONADO
1 2
3
4

4. EL CONTROL DE
TEMPERATURA
El calor es una forma de energía relacionada directamente con la vibració
molecular. Cuando calentamos una sustancia, sus moléculas se mueven
rápidamente, generando así una energía: el calor. Si la enfriamos, el
movimiento molecular se detiene, bajando así la temperatura.
1
1
2
3
4

5. EL CONTROL DE
LA HUMEDAD
La humedad, se refiere a la cantidad de agua contenida en el aire y se
registra por sensaciones de humedad. Este concepto está directamente
relacionado con la sensación de confort. El aire ambiente se controla
para mantener la humedad relativa preestablecida mediante la humidificación
o deshumidificación del aire ambiente.
2
1
2
3
4

6. MOVIMIENTO Y
CIRCULACION DEL AIRE
Para obtener el confort deseado, es necesario que el aire sea distribuido
y circule uniformemente por todo el recinto, sin producir corrientes
desagradables.
3
1
2
3
4

7. FILTRADO, LIMPIEZA Y
PURIFICACIÒN DEL AIRE
La eliminación de las partículas de polvo es fundamental para la salud.
Conseguir un adecuado filtraje de aire es una labor básica de un equipo
de aire acondicionado.
4
1
2
3
4

8. ¿COMO FUNCIONA
EL AIRE ACONDICIONADO?
EL COMPRESOR
EL CONDENSADOR
EL EVAPORADOR
EL EXPANSOR
DOMESTICO AUTOMOTRÍZ
Objetivos
Funcionamiento
Modelos
Equipos y Herramientas

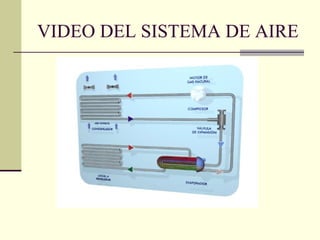

9. VIDEO DEL SISTEMA DE AIRE

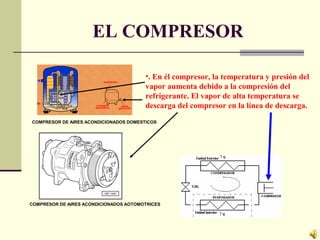

10. EL COMPRESOR
•. En él compresor, la temperatura y presión del
vapor aumenta debido a la compresión del
refrigerante. El vapor de alta temperatura se
descarga del compresor en la línea de descarga.
COMPRESOR DE AIRES ACONDICIONADOS DOMESTICOS
COMPRESOR DE AIRES ACONDICIONADOS AOTOMOTRICES

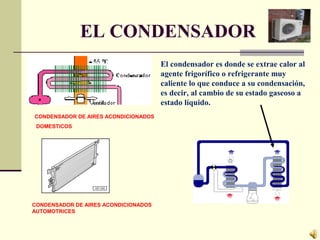

11. EL CONDENSADOR
El condensador es donde se extrae calor al
agente frigorífico o refrigerante muy
caliente lo que conduce a su condensación,
es decir, al cambio de su estado gaseoso a
estado líquido.
CONDENSADOR DE AIRES ACONDICIONADOS
DOMESTICOS
CONDENSADOR DE AIRES ACONDICIONADOS
AUTOMOTRICES

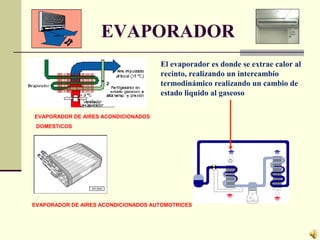

12. EVAPORADOR
El evaporador es donde se extrae calor al
recinto, realizando un intercambio
termodinámico realizando un cambio de
estado liquido al gaseoso
EVAPORADOR DE AIRES ACONDICIONADOS
DOMESTICOS
EVAPORADOR DE AIRES ACONDICIONADOS AUTOMOTRICES

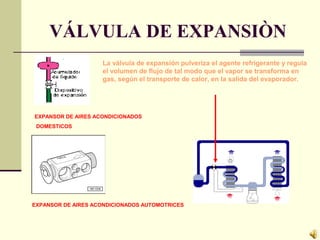

13. VÁLVULA DE EXPANSIÒN
La válvula de expansión pulveriza el agente refrigerante y regula
el volumen de flujo de tal modo que el vapor se transforma en
gas, según el transporte de calor, en la salida del evaporador.
EXPANSOR DE AIRES ACONDICIONADOS
DOMESTICOS
EXPANSOR DE AIRES ACONDICIONADOS AUTOMOTRICES

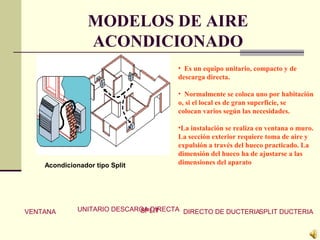

14. MODELOS DE AIRE
ACONDICIONADO
• Es un equipo unitario, compacto y de
descarga directa.
• Normalmente se coloca uno por habitación
o, si el local es de gran superficie, se
colocan varios según las necesidades.
•La instalación se realiza en ventana o muro.
La sección exterior requiere toma de aire y
expulsión a través del hueco practicado. La
dimensión del hueco ha de ajustarse a las
dimensiones del aparatoAcondicionador tipo Split
VENTANA UNITARIO DESCARGA DIRECTASPLIT DIRECTO DE DUCTERIASPLIT DUCTERIA

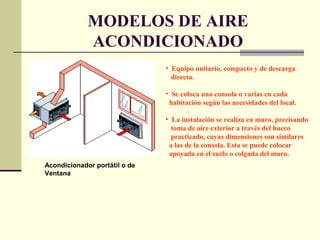

15. MODELOS DE AIRE
ACONDICIONADO
• Equipo unitario, compacto y de descarga
directa.
• Se coloca una consola o varias en cada
habitación según las necesidades del local.
• La instalación se realiza en muro, precisando
toma de aire exterior a través del hueco
practicado, cuyas dimensiones son similares
a las de la consola. Esta se puede colocar
apoyada en el suelo o colgada del muro.
Acondicionador portátil o de
Ventana

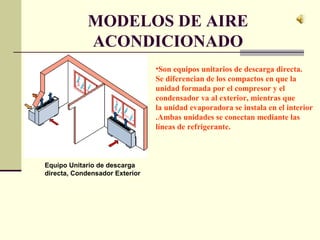

16. MODELOS DE AIRE
ACONDICIONADO
•Son equipos unitarios de descarga directa.
Se diferencian de los compactos en que la
unidad formada por el compresor y el
condensador va al exterior, mientras que
la unidad evaporadora se instala en el interior
.Ambas unidades se conectan mediante las
líneas de refrigerante.
Equipo Unitario de descarga
directa, Condensador Exterior

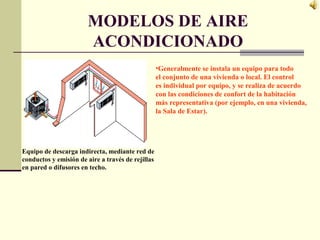

17. MODELOS DE AIRE
ACONDICIONADO
•Generalmente se instala un equipo para todo
el conjunto de una vivienda o local. El control
es individual por equipo, y se realiza de acuerdo
con las condiciones de confort de la habitación
más representativa (por ejemplo, en una vivienda,
la Sala de Estar).
Equipo de descarga indirecta, mediante red de
conductos y emisión de aire a través de rejillas
en pared o difusores en techo.

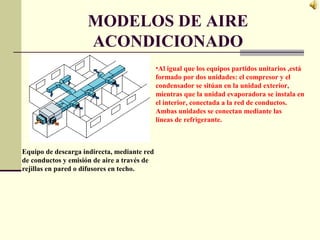

18. MODELOS DE AIRE
ACONDICIONADO
•Al igual que los equipos partidos unitarios ,está
formado por dos unidades: el compresor y el
condensador se sitúan en la unidad exterior,
mientras que la unidad evaporadora se instala en
el interior, conectada a la red de conductos.
Ambas unidades se conectan mediante las
líneas de refrigerante.
Equipo de descarga indirecta, mediante red
de conductos y emisión de aire a través de
rejillas en pared o difusores en techo.

19. MODELOS DE AIRE
ACONDICIONADO
• Está formado por dos unidades: el compresor
y el condensador se sitúan en la unidad exterior,
mientras que la unidad evaporadora se instala en
el interior, conectada a la red de conductos.
Ambas unidades se conectan mediante las
líneas de refrigerante.
Equipo partido individual

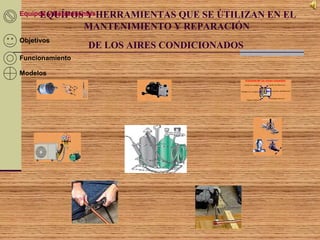

20. EQUÍPOS Y HERRAMIENTAS QUE SE ÚTILIZAN EN EL
MANTENIMIENTO Y REPARACIÓN
DE LOS AIRES CONDICIONADOS
Objetivos
Funcionamiento
Modelos
Equipos y Herramientas

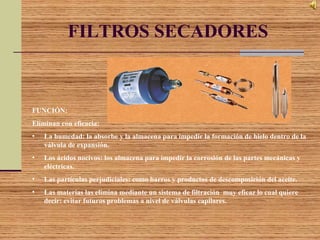

21. FILTROS SECADORES
FUNCIÓN:
Eliminan con eficacia:
• La humedad: la absorbe y la almacena para impedir la formación de hielo dentro de la
válvula de expansión.
• Los ácidos nocivos: los almacena para impedir la corrosión de las partes mecánicas y
eléctricas.
• Las partículas perjudiciales: como barros y productos de descomposición del aceite.
• Las materias las elimina mediante un sistema de filtración muy eficaz lo cual quiere
decir: evitar futuros problemas a nivel de válvulas capilares.

22. PRESOSTATO
FUNCIÓN:
• Es un elemento que trabaja con el fluido refrigerante que funciona con los
valores de baja presión para regular la apertura y el cierre de los contactos
eléctricos.

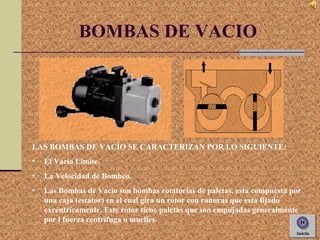

23. BOMBAS DE VACIO
LAS BOMBAS DE VACÍO SE CARACTERIZAN POR LO SIGUIENTE:
• El Vacío Limite.
• La Velocidad de Bombeo.
• Las Bombas de Vacío son bombas rotatorias de paletas, esta compuesta por
una caja (estator) en el cual gira un rotor con ranuras que esta fijado
excéntricamente. Este rotor tiene paletas que son empujadas generalmente
por l fuerza centrifuga o muelles.

24. VACÍO Y CARGA FREON
Aquí se observa como se le realiza vacío a una unidad de aire acondicionado tipo
split.
Los manómetros también se utilizan en la inyección de gas refrigerante o freón.
MANOMETROS

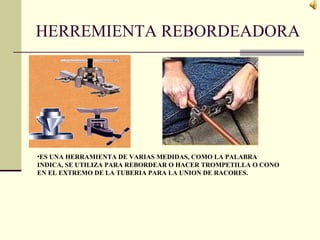

25. HERREMIENTA REBORDEADORA
•ES UNA HERRAMIENTA DE VARIAS MEDIDAS, COMO LA PALABRA
INDICA, SE UTILIZA PARA REBORDEAR O HACER TROMPETILLA O CONO
EN EL EXTREMO DE LA TUBERIA PARA LA UNION DE RACORES.

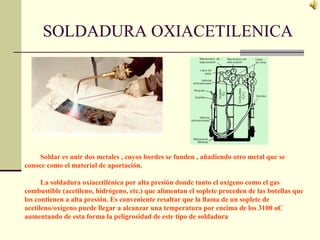

26. SOLDADURA OXIACETILENICA
Soldar es unir dos metales , cuyos bordes se funden , añadiendo otro metal que se
conoce como el material de aportación.
La soldadura oxiacetilénica por alta presión donde tanto el oxígeno como el gas
combustible (acetileno, hidrógeno, etc.) que alimentan el soplete proceden de las botellas que
los contienen a alta presión. Es conveniente resaltar que la llama de un soplete de
acetileno/oxígeno puede llegar a alcanzar una temperatura por encima de los 3100 oC
aumentando de esta forma la peligrosidad de este tipo de soldadura

27. VIDEO DE MUESTRA
AQUÍ LES DEJO UN VIDEO
PARA QUE TENGAN UNA
NOCIÓN DE CÓMO ES EL
TRABAJO CON LOS AIRES
ACONDICIONADOS
