Este documento describe un proyecto de circuito para una alarma solar que tiene como objetivo enseñar a los estudiantes sobre circuitos digitales. Explica los componentes necesarios como fotocélula, transistor, resistencias, condensador y circuito integrado 555. Muestra diagramas del circuito y describe cómo funciona la alarma al recibir luz solar y producir sonido. El propósito es fomentar la creatividad de los estudiantes a través del desarrollo de pequeños proyectos prácticos.

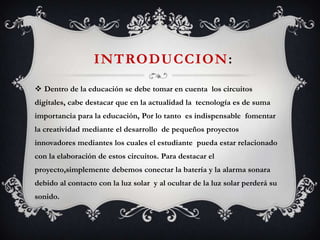

2. INTRODUCCION:
 Dentro de la educación se debe tomar en cuenta los circuitos
digitales, cabe destacar que en la actualidad la tecnología es de suma
importancia para la educación, Por lo tanto es indispensable fomentar
la creatividad mediante el desarrollo de pequeños proyectos
innovadores mediantes los cuales el estudiante pueda estar relacionado
con la elaboración de estos circuitos. Para destacar el
proyecto,simplemente debemos conectar la batería y la alarma sonara
debido al contacto con la luz solar y al ocultar de la luz solar perderá su
sonido.

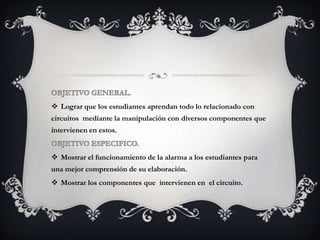

3.  Lograr que los estudiantes aprendan todo lo relacionado con
circuitos mediante la manipulación con diversos componentes que
intervienen en estos.
 Mostrar el funcionamiento de la alarma a los estudiantes para
una mejor comprensión de su elaboración.
 Mostrar los componentes que intervienen en el circuito.

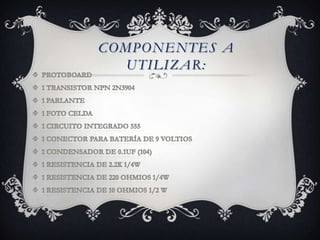

4. COMPONENTES A
UTILIZAR:

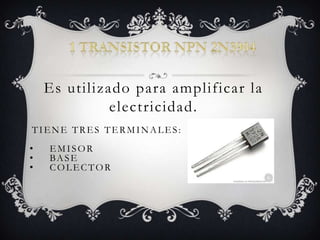

6. Es utilizado para amplificar la
electricidad.
TIENE TRES TERMINALES:
• EMISOR
• BASE
• COLECTOR

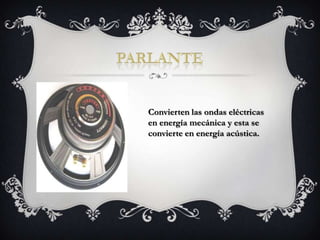

7. Convierten las ondas eléctricas
en energía mecánica y esta se
convierte en energía acústica.

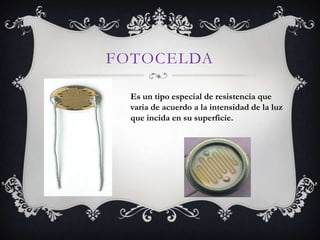

8. FOTOCELDA
Es un tipo especial de resistencia que
varia de acuerdo a la intensidad de la luz
que incida en su superficie.

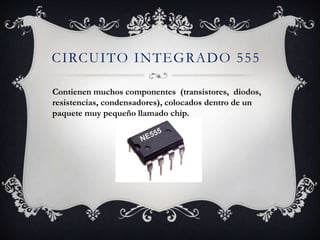

9. CIRCUITO INTEGRADO 555
Contienen muchos componentes (transistores, diodos,
resistencias, condensadores), colocados dentro de un
paquete muy pequeño llamado chip.

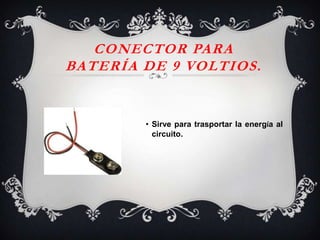

10. • Sirve para trasportar la energía al
circuito.
CONECTOR PARA
BATERÍA DE 9 VOLTIOS.

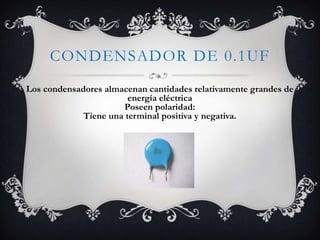

11. CONDENSADOR DE 0.1UF
Los condensadores almacenan cantidades relativamente grandes de
energía eléctrica
Poseen polaridad:
Tiene una terminal positiva y negativa.

12. RESISTENCIAS
Limita o controla que la corriente fluya a través de un
circuito, presentando una oposición al paso de corriente.

13. CODIGO DE COLORES DE
LOS RESISTORES

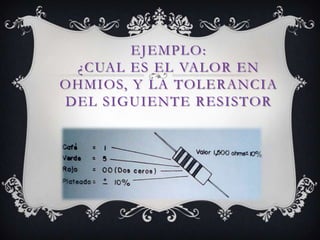

14. EJEMPLO:
¿CUAL ES EL VALOR EN
OHMIOS, Y LA TOLERANCIA
DEL SIGUIENTE RESISTOR

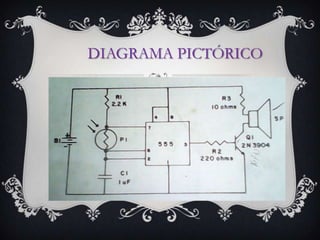

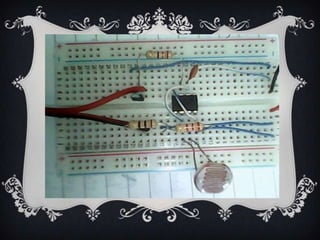

15. DIAGRAMA PICTÓRICO

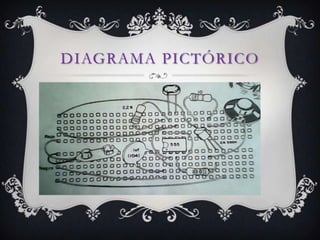

16. DIAGRAMA PICTÓRICO

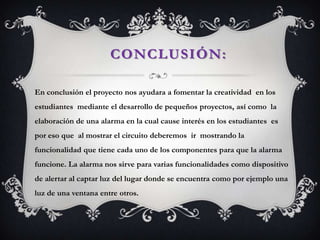

18. CONCLUSIÓN:
En conclusión el proyecto nos ayudara a fomentar la creatividad en los
estudiantes mediante el desarrollo de pequeños proyectos, así como la
elaboración de una alarma en la cual cause interés en los estudiantes es
por eso que al mostrar el circuito deberemos ir mostrando la
funcionalidad que tiene cada uno de los componentes para que la alarma
funcione. La alarma nos sirve para varias funcionalidades como dispositivo
de alertar al captar luz del lugar donde se encuentra como por ejemplo una
luz de una ventana entre otros.
