ELECTRÓNICA
La electrónica esta por todas partes, dependemos de ella todos los días; para
comunicarnos, para divertirnos, en nuestros medios de transporte, en nuestros
aparatos domésticos, en las ciencias de la salud, en hospitales, etc.
No podemos imaginar alguna área de nuestra vida que de un modo u otro haga uso
de esta tecnología.
ELECTRÓNICA
LA INFORMACIÓN DENTRO DE TODO APARATO ELECTRÓNICO PUEDE TOMAR MAS DE UNA FORMA Y
SER PROCESADA EN DIVERSAS MANERAS

EXISTE INFORMACIÓN ANALÓGICA Y DIGITAL
información analógica:
Que es algo así como corrientes o voltajes que son proporcionales
a la información que se va a trabajar en un determinado circuito.

Información digital:
Se puede procesar la información, convirtiéndola en información
Digital, esto se consigue partiéndola en miles, cientos de miles o
cientos de millones de pedazos (bits) y manipulando estos
como grupos de información o trozos mas pequeño.
CORRIENTE ELÉCTRICA
ESTRUCTURA ATÓMICA

ÁTOMO

ELECTRÓN

PROTÓN

NEUTRÓN

CARGA ELÉCTRICA NEGATIVA

CARGA ELÉCTRICA POSITIVA

SIN CARGA ELÉCTRICA

ELECTRÓN LIBRE
Sale de su órbita

NÚCLEO
LA CORRIENTE ELÉCTRICA
MAGNITUD

VOLTAJE / TENSIÓN

INTENSIDAD

RESISTENCIA

POTENCIA

ENERGÍA

CARGA

SÍMBOLO

UNIDAD

SÍMBOLO

FÓRMULA

V

VOLTIOS

V

V=IxR

I

AMPERIOS

A

I=V/R

R

OHMIOS

Ω

R=V/I

P

VATIOS

W

P=Vx I

E

VATIO POR HORA

wxh

E=Pxt

C

CULOMBIO

C
LA LEY DE OHM
Según George Simon Ohm, descubrió a principios del siglo XIX, que en los
circuitos eléctricos, la intensidad el voltaje y la resistencia se relacionan
según la ley que tiene su nombre.
La ecuación matemática que describe esta relación es la siguiente
RECICLAJE ELECTRÓNICO
LA RESISTENCIA
Es un dispositivo que se opone al paso de la corriente:
 Son como las rocas o piedras de un río, las cuales se oponen al paso del agua
 Si hay pocas rocas, hay mucha corriente de agua
LA RESISTENCIA
La resistencia eléctrica es la oposición que ofrece un elemento a la circulación de
electrones a través del mismo, son fabricadas principalmente de carbón, la
unidad de la resistencia es el Ohmio.
Se usan para limitar e impedir el paso de la corriente por una zona de un circuito

SÍMBOLOS DE LA RESISTENCIA
LA RESISTENCIA
RESISTENCIAS FIJAS: Son aquellas que mantienen
su valor constante y se puede determinar
mediante el código de colores

RESISTENCIAS VARIABLES: Son aquellas cuyo
valor la podemos manipular. También llamadas
REOSTATOS Y POTENCIÓMETROS
LA RESISTENCIA
RESISTENCIAS FIJAS: Son aquellas que mantienen su valor
constante y se puede determinar mediante el código de colores
EJ: Resistencias 470 OHM, 1/4 Watt,
CÁLCULO VALOR DE LA RESISTENCIA
LA RESISTENCIA
COMPROBACIÓN DE
RESISTENCIAS:
Para realizar la comprobación
del estado de una resistencia,
se necesita tener la
herramienta fundamental para
la electrónica, El Multímetro
DIODO LED
• Los diodos son componentes electrónicos que permiten el paso de la
corriente en un solo sentido, en sentido contrario no deja pasar la
corriente (como si fuera un interruptor abierto). Un diodo Led es un diodo
que además de permitir el paso de la corriente solo un sentido, en el
sentido en el que la corriente pasa por el diodo, este emite luz.
VOLTAJE DEL LED
DIODOS LED
• La tecnología LED aporta, por un lado, bajo
consumo, alta eficiencia lumínica en un
espacio reducido y por otro, el uso de
materiales no contaminantes.
• Además, cuando de media una bombilla
tradicional es de 1000 horas o una
fluorescente 5000, el LED ofrece una vida
media de 50.000 horas
POLARIDAD
• Es un elemento que tiene una patita mas corta
y otra mas larga.
– La ( - ) larga debe conectarse a la polaridad
negativa y la (+) larga al polo + de la pila. Si lo
hacemos al contrario, el diodo no funciona
REALIZAR UNA CONEXIÓN
 REALIZAR UNA CONEXIÓN
APLICAR EN EL CROCODRILE
PROTOBOARD
Es una especie de tablero con
orificios llamados nodos, en la
cual se pueden insertar
componentes electrónicos y
cables para armar prototipos
de circuitos electrónicos.
Como su nombre lo indica, esta
tableta sirve para experimentar
con circuitos electrónicos, con
lo que se asegura el buen
funcionamiento del mismo.
PARA QUE SIRVE?
Es una herramienta indispensable para empezar a
experimentar con los circuitos electrónicos,
permite armas de una manera fácil cualquier tipo
de circuito
ESTA CONFORMADO POR:
SU ARMAZÓN ES DE PLÁSTICO
Y LAS LÍNEAS SON DE COBRE

BUSES: se localiza en ambos
extremos ,
La fuente de poder se conecta aquí
PISTAS: se localiza en la parte
Central del protoboard

CANAL CENTRAL Se utiliza
Para colocar los circuitos
electrónicos
EJERCICIO
INSTALAR UN DIODO LED CON UNA RESISTENCIA
FOTORRESISTENCIA LDR
(RESISTOR DEPENDIENTE DE LA LUZ),
Es una resistencia que varía su valor
dependiendo de la cantidad de luz que la
ilumina.
FOTORRESISTENCIA LDR
• Los valores de una fotorresistencia cuando está
totalmente iluminada y cuando está totalmente a
oscuras varía
• Si bien los valores que puede tomar una LDR en
total oscuridad y a plena luz puede variar un poco
de un modelo a otro, en general oscilan entre
unos:
- 50 a 1000 ohmios (1K) cuando están iluminadas
(por ejemplo, con luz solar) y
- 50K (50,000 Ohms) y varios megohmios
(millones de ohms) cuando está a oscuras.

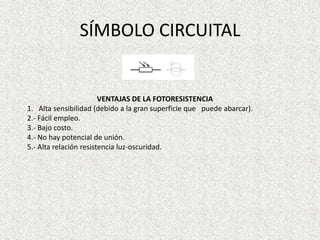

SÍMBOLO CIRCUITAL

VENTAJAS DE LA FOTORESISTENCIA
1. Alta sensibilidad (debido a la gran superficie que puede abarcar).
2.- Fácil empleo.
3.- Bajo costo.
4.- No hay potencial de unión.
5.- Alta relación resistencia luz-oscuridad.
REALIZAR EL SIGUIENTE CIRCUITO
TRANSISTOR
• Los transistores son muy utilizados en casi todos los
aparatos electrónicos que se usa comúnmente, como
son en los teléfonos, dvd, celulares, televisores, etc.
• Es un dispositivo electrónico semiconductor que
cumple funciones de amplificador, oscilador,
conmutador o rectificador.
TRANSISTOR
Es un dispositivo electrónico semiconductor utilizado para producir
señales de salida en respuesta a otra señal de entrada.
Es un dispositivo electrónico semiconductor que cumple funciones de
amplificador, oscilador, conmutador o rectificador
AMPLIFICADOR

Magnifica la magnitud de un fenómeno, agranda la señal de algo

OSCILADOR

Capaz de crear cambios periódicos en un medio

CONMUTADOR

Modifica el camino que tiene que seguir los electrones, en viviendas

RECTIFICADOR

Elemento que permite convertir la corriente alterna en continua
TRANSISTOR
Existe dos tipos de transistores

PNP Y NPN

El PNP se refiere a un transistor el cual tiene una
deficiencia de electrones, por lo cual su pata
base corresponde al cátodo, y las otras dos,
colector y emisor, a los ánodos

El NPN tiene un excedente de electrones
por lo que su pata base se coloca a positivo y el
emisor y colector son sus negativos.
REALIZAR EL SIGUIENTE CIRCUITO
ALARMA LÁSER CASERA
ALARMA LÁSER CASERA
ALARMA LÁSER CASERA
ALARMA LÁSER CASERA
ALARMA LÁSER CASERA
ALARMA LÁSER CASERA
ALARMA LÁSER CASERA
ALARMA LÁSER CASERA
ALARMA LÁSER CASERA
CIRCUITO INTEGRADO 555
CIRCUITO INTEGRADO 555
Es un circuito de 8 patillas, la misma que genera señales con intervalos de
tiempo configurables.
Los intervalos de tiempo del CI555, se controlan incorporando resistencias y
condensadores al circuito.
Temporización desde microsegundos hasta horas.
ALARMA LASER CASERA CON CIRCUITO INTEGRADO 555
ALARMA LÁSER CON CI555
ALARMA LÁSER CON CI555
ALARMA LÁSER CON CI555
ALARMA LÁSER CON CI555
ALARMA LÁSER CON CI555
ALARMA LÁSER CON CI555
ALARMA LÁSER CON CI555
ALARMA LÁSER CON CI555
ALARMA LÁSER CON CI555
ALARMA LÁSER CON CI555

ESO ES TODA LA INSTALACIÓN
DE UNA ALARMA LASER
UTILIZANDO UN CIRCUITO
INTEGRADO 555 O MICRO CHIP
POTENCIÓMETROS
Son resistencias variables, en su interior tienen una pista de carbón y
un cursor que la recorre.
Según la posición del cursor el valor de la resistencia de este
componente cambiará
ELEMENTOS ELECTRÓNICOS RECICLADOS
En los últimos tiempos se han fabricado millones de equipos eléctricos y
electrónicos a nivel mundial, por los grandes beneficios que ha dado el
desarrollo de la humanidad.
La idea del proyecto de moderación es identificar los principales
componentes electrónicos capaces de ser reutilizados y crear un
producto/solución que ayude a solventar un problema de la vida
cotidiana.
Orientación para Tecnología del Diseño
Los productos/soluciones de Tecnología del Diseño deben:
• Representar diseños y creaciones originales de los alumnos que no sean el resultado
del ensamblaje de kits comerciales, kits de montaje.
• Ofrecer a los alumnos la posibilidad de explorar, seleccionar y utilizar distintos
materiales (madera, plástico, metal, etc.)
• Ofrecer a los alumnos la oportunidad de desarrollar una serie de habilidades prácticas
tales como:
–– Cortar y marcar con precisión
–– Medir y calcular
–– Dar forma y finalizar
–– Utilizar técnicas de recorte y ensamblaje
–– Utilizar componentes electrónicos para crear un sistema electrónico que incluya
entradas, salidas y también el procesamiento entre ambas
