1. ALCANTARILLADO DE BAJO COSTO EN EL
SECTOR RURAL
ALLAN CARCAMO BRÜNING
INGENIERO DE PROYECTOS
CONTENIDOS
A. GENERALIDADES SOBRE ALCANTARILLADO
A.1. INTRODUCCIÓN
A.2. ORIGEN DEL ALCANTARILLADO
A.3. REDES DE COLECTORES
A.4. CALCULOS EN ALCANTARILLADO
B. ALCANTARILLADO EN EL SECTOR RURAL
B.1. ALCANTARILLADO EN CHILE
B.2. PORQUE CONSTRUIR ALCANTARILLADO RURAL
B.3. DONDE CONSTRUIR ALCANTARILLADO RURAL
B.4. COMO CONSTRUIR ALCANTARILLADO RURAL
B.5. PROPOSICIÓN BASICA
B.6. PROPOSIOCION TÉCNICA
B.7. ALCANTARILLADOS DE BAJO COSTO
B.8.ALCANTARILADO RURAL PORQUE NO SE HA IMPLEMENTADO
C. PROPOSICIÓN DE ALCANTARILLADO RURAL
C.1. SISTEMA PROPUESTO
C.2. CARACTERÍSTICAS
C.3. EJEMPLO COMPARATIVO
D. CONCLUSION
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 1

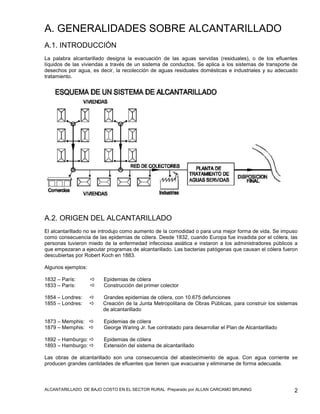

2. A. GENERALIDADES SOBRE ALCANTARILLADO
A.1. INTRODUCCIÓN
La palabra alcantarillado designa la evacuación de las aguas servidas (residuales), o de los efluentes
líquidos de las viviendas a través de un sistema de conductos. Se aplica a los sistemas de transporte de
desechos por agua, es decir, la recolección de aguas residuales domésticas e industriales y su adecuado
tratamiento.
A.2. ORIGEN DEL ALCANTARILLADO
El alcantarillado no se introdujo como aumento de la comodidad o para una mejor forma de vida. Se impuso
como consecuencia de las epidemias de cólera. Desde 1832, cuando Europa fue invadida por el cólera, las
personas tuvieron miedo de la enfermedad infecciosa asiática e instaron a los administradores públicos a
que empezaran a ejecutar programas de alcantarillado. Las bacterias patógenas que causan el cólera fueron
descubiertas por Robert Koch en 1883.
Algunos ejemplos:
1832 – París:  Epidemias de cólera
1833 – París:  Construcción del primer colector
1854 – Londres:  Grandes epidemias de cólera, con 10.675 defunciones
1855 – Londres:  Creación de la Junta Metropolitana de Obras Públicas, para construir los sistemas
de alcantarillado
1873 – Memphis:  Epidemias de cólera
1879 – Memphis:  George Waring Jr. fue contratado para desarrollar el Plan de Alcantarillado
1892 – Hamburgo:  Epidemias de cólera
1893 – Hamburgo:  Extensión del sistema de alcantarillado
Las obras de alcantarillado son una consecuencia del abastecimiento de agua. Con agua corriente se
producen grandes cantidades de efluentes que tienen que evacuarse y eliminarse de forma adecuada.
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 2

3. A.3. REDES DE COLECTORES
Consiste en un conjunto de tuberías que se desarrolla por las vías publicas, caminos, calles y pasajes, y que
colectan las aguas servidas de las viviendas y la conducen a una planta de tratamiento de aguas servidas.
Se diseñan exclusivamente como flujo gravitacional libre de canal abierto en tubería parcialmente llena.
Las cañerías se diseñan en alineaciones rectas, con cámaras de inspección en los siguientes puntos:
• Al comienzo de los nacientes.
• Cambios de dirección.
• Cambios de pendientes.
• Cambios de diámetro.
• Cambios de material.
• Confluencia de dos o más tuberías, exceptuando los empalmes directas de uniones domiciliarias.
• Distancia máxima de 120m para diámetros nominales de tuberías de D<600mm.
Se diseñan de acuerdo a la Norma Chilena NCh 1105.Of 1999.
Esquema de una red de colectores:
Elementos de una red de colectores: Los sistemas de alcantarillado se componen básicamente de
Tuberías o colectores, y de cámaras de inspección.
Las tuberías se designan, en orden de importancia como Laterales, Cañerías, Colectores y emisarios.
Las cámaras permiten la inspección y limpieza del sistema; se construyen de hormigón hecho en sitio o
prefabricado. Para alturas menores a 1.7m se utilizan cámaras tipo “b” con losa de hormigón armado. Para
cámaras mas profundas se utilizan cámaras tipo “a”. Las cámaras tienen escalines de fierro galvanizado para
acceder a ellas, y tapas de fierro fundido que se rellenan con hormigón.
Para las tuberías se utiliza generalmente PVC, por su bajo precio y existencia en el mercado. También se
utilizan aunque con menor frecuencia Cañerías de Cemento Comprimido. En zonas con presencia de agua
se ha utilizado también Polietileno de Alta Densidad, por sus uniones fundidas.
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 3

4. Las tuberías se instalan en el fondo de una zanja con una cama de apoyo de material granular y se cubren
con un relleno de material seleccionado debidamente compactado. Posteriormente se rellena la zanja con
material de la misma excavación también compactado.
A.4. CALCULOS EN ALCANTARILLADO
CALCULO DE CAUDALES
Para dimensionar correctamente un sistema de alcantarillado se realizan cálculos, para cada elemento del
sistema, que consideran lo siguiente:
- Población: Cantidad de habitantes que evacuan sus aguas servidas.
- Dotación: Es la consumo promedio de agua potable por cada habitante, por cada día.
- Recuperación: Corresponde a la parte del agua potable consumida que va al alcantarillado.
- Área Tributaria: Área geográfica cercana que podría ser evacuada por el sistema de alcantarillado
que se diseña.
- Periodo de Previsión: Es el tiempo que se espera que las obras permanezcan en operación, antes
de ser reemplazadas.
- Tasa de Crecimiento de la población: Permite calcular cuanto aumentara la población en el
periodo de previsión.
De los datos anteriores se obtienen para cada elemento del sistema lo siguiente:
- Caudal Medio Diario: Cantidad de agua servida promedio en un día cualquiera.
- Caudal Máximo Diario: Cantidad de agua servida en un el día de máximo consumo.
- Caudal Máximo Horario: Cantidad de agua servida máxima en un una hora en el día de máximo
consumo.
- Caudal Mínimo: Cantidad de agua servida mínima en un día cualquiera.
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 4

5. CALCULO DE COLECTORES
Para diseñar el trazado y correcto dimensionamiento de los colectores se considera lo siguiente:
- Caudales: obtenidos anteriormente.
- Diámetros y materiales disponibles: permitidos por las normas y disponibles en el mercado.
- Topografía del lugar: eligiendo un trazado de preferencia consecuente con las vertientes naturales.
- Características del subsuelo.
RESTRICCIONES DE DISEÑO
- Alturas máxima de escurrimiento h = 0.7 D : De este modo se restringe la altura de modo que no
se convierta en escurrimiento en presión. Para un diámetro y caudal se obtiene pendiente mínima
- Altura mínima de escurrimiento h = 0.3 D : Determina para un caudal y diámetro una pendiente
máxima.
- Velocidad máxima v =3.0 m/s : Se limita la velocidad máxima para evitar problemas de deterioro
de las instalaciones y problemas operativos.
- Velocidad Mínima v = 0.6 m/s : Se limita la velocidad mínima para evitar la sedimentación de los
sólidos mas pesados. Es consecuente con el concepto de Autolavado, es decir que las cañerías se
mantengan limpias con el caudal que fluye por ellas.
- Diámetros mínimos: En calles D=200mm
- Profundidades mínimas : Cámaras nacientes H=1.6m
FORMULAS UTILIZADAS
- Manning v = 1/n * r 2/3 * i 1/2
- Régimen permanente q= v * a
Finalmente se debe obtiener para cada tramo de la red de colectores, las características que cumplen
con todo lo anterior:
- Diámetro
- Longitudes entre cámaras
- Pendiente
- Cotas de las cámaras.
Asi diseñamos una red de colectores.
ANALISIS DE LAS RESTRICCIONES DE DISEÑO
Las restricciones de diseño se han representado para el análisis en 4 graficos, que consideran 4 diametros
de cañerías de PVC C-4, y los siguientes datos base:
Dotación 180 l/hab/día (Viviendas sociales o rurales)
Densidad Habitacional 5 hab/vivienda
Factor de Recuperación 0.8
Rugosidad de Maninng 0.013
La población de analisis varia entre 10 y 5120 habitantes ( 2 y 1024 viviendas)
Se observa que para D=180mm la población que cumple todas las restricciones parte de 120 hab. (24
viviendas), para D=200 la población debe ser como minimo 320 hab. (64 viviendas), y para D=315mm la
población debe ser como minimo 2500 hab.(500 viviendas).
Cualquier colector diseñado con menos población para estos diámetros no cumple la norma NCh 1105.Of
1999
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 5

6. ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 6

7. B. ALCANTARILLADO EN EL SECTOR RURAL
B.1. ALCANTARILLADO EN CHILE
ALCANTARILLADO URBANO
En 1999 la cobertura de las redes de alcantarillado alcanzaba a 92.3% de la población urbana.
La situación del Tratamiento de aguas servidas ha a mejorado notablemente con la construcción de las
plantas de El Trebal y La Farfana en la Región Metropolitana, así como la Planta de tratamiento de
Rancagua, en la Sexta Región, aumentando a la cobertura a 46%.
ALCANTARILLADO RURAL
Pero, un escaso porcentaje de la población rural cuenta con sistemas de alcantarillado, los cuales son
resultado de iniciativas aisladas de municipalidades y otras instituciones. Los sectores rurales concentrados
no tienen un sistema de saneamiento: solo un 5% cuenta con servicios de alcantarillado, un 16% posee
fosas sépticas y el 79% utiliza pozo negro.
Grafico3.
TIPO DE SISTEMA DE SANEAMIENTO EN SECTOR RURAL
5%
16%
Alcantarillado
Fosa septica
Pozo negro
79%
Frecuentemente se puede ver tazas de baño instaladas sobre los canales de regadío como se muestra :
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 7

8. B.2. PORQUE CONSTRUIR ALCANTARILLADO RURAL
Mejoras en la calidad de vida de las personas, y de los índices sanitarios
Indudablemente, la instalación de un sistema de alcantarillado permite bajar los índices de mortalidad y
morbilidad producto de las enfermedades sanitarias. Mejora además la calidad de vida de las personas.
Descontaminar aguas y suelos:
Actualmente cadi no es posible encontrar lugares donde existan poblados rurales concentrados que estén
libre de contaminación por acción humana. Lo mismo ocurre con las aguas superficiales.
Acuerdos de libre comercio con grandes mercados:
El año 2002 se logro con gran júbilo de todos los sectores del país la firma de un protocolo de acuerdo de
libre comercio con la Unión Europea. Se trabaja también para obtener un acuerdo similar con EE.UU.
Es innegable que conseguir ambos acuerdos permite que nuestro país acceda en mejor forma a grandes
mercados con sus productos y que aumente la inversión extranjera, lo que debería generar un aumento en
la riqueza, y en la calidad de vida.
Chile basa su macroeconomía en las exportaciones. Dentro de ellas una de las mas importantes son las
hortofrutícolas, que además es la que ocupa la mayor cantidad de mano de obra. En las zonas agrícolas
mas productivas de Chile los cauces de agua libre y las napas superficiales se encuentran contaminadas por
la actividad humana.
La nula inversión en sistemas de saneamiento, le permite una ventaja económica real a los exportadores
chilenos, constituyendo en la practica un subsidio perverso.
Desarrollo sustentable:
El desarrollo sustentable se basa en tres principios básicos:
- Crecimiento Económico.
- Desarrollo social
- Cuidado del medioambiente.
Los tres principios anteriores son rotundamente consecuentes con la instalación de servicios de
alcantarillado en las localidades rurales concentradas.
B.3. DONDE CONSTRUIR ALCANTARILLADO RURAL
Localidades rurales concentradas:
Contaminación es sinónimo de concentración. Una vivienda aislada no producirá contaminación, o mas bien
su impacto se diluirá en un área mayor. Estas viviendas aisladas deben tener sistemas de alcantarillado
particular, los que no entran en el ámbito de este tema.
En los sectores rurales concentrados existe mayor riesgo sanitario si no tienen saneamiento.
Por otra parte las inversiones tendrán mejor rentabilidad social, es decir con la misma inversión se beneficia
una población mayor.
Localidades con suelos con poca capacidad de infiltración, o con napa freática alta:
En algunas localidades la calidad del suelo no permite la infiltración del agua al subsuelo por la calidad de
este o por la presencia de una napa freática alta. En estos casos quedan 2 alternativas, evacuar las aguas
servidas por los canales, o convivir con ella y esperar que se evapore.
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 8

9. Localidades con sistemas de agua potable rural:
Aunque no parezca lógico, la instalación de agua potable aumenta indirectamente el riesgo sanitario, pues
aumenta la cantidad total de agua servida en una localidad.
Por otra parte, la existencia de una organización como un comité o cooperativa de agua potable rural que
puede asumir la mantención y operación del sistema de alcantarillado en fundamental para el éxito del
sistema.
B.4. COMO CONSTRUIR ALCANTARILLADO RURAL
COSTO DE ALCANTARILLADO
El costo de construir un sistema de alcantarillado que incluya red de colectores, planta de tratamiento y
disposición final es cercano a 2 millones de pesos por vivienda. (este valor es solo referencial, puede variar
mucho dependiendo de las condiciones de cada caso). Este valor es enorme si se considera que la mayoría
de la población beneficiada es de pocos recursos.
RELACION 5:25
Los sistemas de alcantarillado que se construyen en Chile, de acuerdo a las normas chilenas fueron
pensados para ciudades industriales de países en desarrollo, son enormemente conservadores.
Llamaremos a estos sistemas alcantarillado convencional.
No se puede pretender utilizar la tecnología de países que tiene ingreso de 25 mil dólares per capita al año,
en un nuestro país, donde el ingreso per capita está cerca de los 5 mil dólares. Tenemos que buscar la
forma de optimizar el uso de los escasos recursos con que contamos.
NUEVAS TECNOLOGÍAS: ALCANTARILLADOS DE BAJO COSTO
En otros países se han estado aplicando nuevas tecnologías que se han llamado “Alcantarillados de Bajo
Costo”, que cumpliendo igualmente los objetivos, permiten reducir significativamente las inversiones, a
través de un sencillo cambio de filosofía de concepción de estos sistemas.
Se propone entonces lo siguiente:
B.5. PROPOSICION BASICA
Dentro de un sistema de alcantarillado urbano convencional, las redes representan en promedio un
70% de la inversión inicial. No se puede pretender utilizar sistemas de este tipo en el ámbito rural. Así
como el agua potable rural redujo los estándares para implementarse, se propone un proceso
similar en la redes de alcantarillado, para lograr la máxima cobertura en las localidades rurales
concentradas.
B.6. PROPOSICION TECNICA
Bajo un amplio rango de condiciones, redes de alcantarillado diseñadas con estándares que reflejen
modernos conocimientos y sean cuidadosamente adaptadas a las condiciones del lugar serán
mucho mas baratos, y exactamente efectivos, que redes diseñadas con criterios convencionales
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 9

10. B.7. ALCANTARILLADOS DE BAJO COSTO
En muchos países se han implementado exitosamente sistemas de alcantarillado de bajo costo. Las
modalidades mas conocidas son:
REDES DE ALCANTARILLADO SIN ARRASTRE DE SÓLIDOS: Son redes de alcantarillado de muy
pequeño diámetro, que se basan en la retención de sólidos en un tanque ubicado en las viviendas. Las
cañerías pueden instalarse con curvas e incluso trabajar totalmente llenas. Se utiliza en Colombia.
REDES DE ALCANTARILLADO SIMPLIFICADO: Considera cañerías de diámetro menores, y estructuras
de inspección mas livianas. Se ha implementado con éxito en sectores tan densamente poblados como las
Favelas en Brasil. Incliuso en Brasil cuentan con una Norma que los regula.
SISTEMAS DE ALCANTARILLADO EN REGIMEN DE CONDOMINIO: Considera el ahorro que se produce
al construir las tuberías por el fondo de los patios de las casas. Este sistema requiere mayor participación de
la comunidad.
Los siguientes son elementos utilizados en estas modalidades:
Esas tecnologías no son nuevas, se aplican hace mas de 30 años. Sus costos varían entre 30 a 50% del
costo de un alcantarillado convencional.
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 10

11. B.8. ALCANTARILLADO RURAL, PORQUE NO SE HA IMPLEMENTADO
Los principales factores limitantes para el retraso en la implementación del alcantarillado rural son:
- Elevado costo de la tecnología tradicional.
- Los escasos recursos financieros disponibles son siempre priorizados para el sector agua. Esa
medida que debería ser de racionalidad técnica funciona muchas veces al revés.
- Características hidráulicas adoptadas para los diseños de las tuberías.
- Consideraciones técnicas en el diseño del alcantarillado.
- Cultura y mentalidad de los ingenieros civiles y sanitarios responsables por esos servicios, de los
cuales muchos de ellos tienen dificultad en liberarse de la influencia tecnológica europea y
americana recibida.
- Rigidez en el diseño de los sistemas que no son ajustables a las diversas formas de urbanización
existentes dejando en consecuencia considerables parcelas de la población sin cobertura.
C. PROPOSICIÓN DE ALCANTARILLADO RURAL
C.1. SISTEMA PROPUESTO
Se propone utilizar la tecnología y experiencia disponible para diseñar y construir SISTEMAS DE
ALCANTARILLADO DE BAJO COSTO, que emulen la exitosa experiencia del agua potable rural.
A fines de 1999 se habían implementado mas de 1100 sistemas de agua potable rural, beneficiando cerca
de 1.300.000 personas. Esto representa un 52% de la población rural y mas del 96.5% de la población rural
concentrada
El nacimiento de estos sistemas se produjo al transformar las normas de agua potable urbana, y reducir sus
restricciones, poniéndose como objetivo principal, la protección de la salud y el bienestar de las poblaciones.
AGUA POTABLE URBANA  AGUA POTABLE RURAL
El Diseño de los sistemas será similar al alcantarillado convencional, pero eliminando algunas restricciones,
y utilizando estructuras de inspección mas livianas, que las cámaras convencionales, diseñadas para
ciudades industriales de países desarrollados
ALCANTARILLADO CONVENCIONAL  ALCANTARILLADO DE BAJO COSTO
OPERACIÓN Y MANTENCION
Los sistemas de alcantarillado requieren operación y mantención adecuadas.
Cuando la operación del sistema se ha entregado a la comunidad la experiencia es negativa. Rápidamente
la planta de tratamiento es abandonada, por la falta de capacitación en la operación, la imposibilidad de
cobrar por el servicio, y la falta de fondos para pagar siquiera el consumo eléctrico
Las organizaciones mejor preparadas para operar y mantener los sistemas de alcantarillado en el sector
rural existen, y son las COOPERATIVAS Y COMITÉS DE AGUA POTABLE RURAL. Estos cuentan con
organización, experiencia e infraestructura adecuada.
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 11

12. C.2. CARACTERISTICAS
TANQUE INTERCEPTOR
Los sistemas de alcantarillado de bajo costo basan sus menores diámetros en la construcción de un tanque
interceptor en reemplazo de la cámara de inspección domiciliaria que cumple varias funciones:
 Retiene los sólidos mayores.
 Produce regulación, evitando los caudales punta.
 Produce tratamiento primario, reduciendo además el tamaño de la planta de tratamiento
Este tanque se debe limpiar cada 4 años, y el costo debe estar incluido en el servicio.
La unión domiciliaria tendrá diámetro mínimo de 75mm
REDES DE COLECTORES
METODO DE CALCULO
El método de calculo que se propone es similar al del alcantarillado convencional en lo siguiente:
 Los Caudales se calculan de la misma forma. La dotación mínima a considerar será 150 l/hab/dia.
 Los principios teóricos y formulas hidráulicas de calculo serán las mismas.
 Los criterios hidráulicos de diseño seran los mismos:;
o Altura de agua máxima h = 0.7 D
o Altura de agua mínima h = 0.3 D
o Velocidad máxima v = 3.0 m/s
o Velocidad mínima (Autolavado) v = 0.6 m/s
Y difiere en lo siguiente:
 Diámetro mínimo D=100mm. Los demás diámetros se obtendrán por calculo.
 Coeficiente de Rugosidad de Maninng : Se utiliza el coeficiente propio del material utilizado. La
Norma Chilena NCh 1105.Of 1999 indica que se debe usar n=0.013. Por años se utilizo el
coeficiente del material indicado por el fabricante, sin que esto provocara problemas.
ANÁLISIS DE LAS RESTRICCIONES DE DISEÑO
Se presentan a continuación 4 graficos similares a los de la primera parte, calculados con los mismos datos,
pero que consideran cañerías de PVC C-4 de diámetros nominales entre 110 y 160mm
En estos se aprecia claramente que las zonas que cumplen todas las restricciones hidráulicas están situadas
en intervalos de población entre 20 y 2600 habitantes, 4 y 520 viviendas aproximadas, que son los números
típicos del sector rural concentrado.
Es decir, se puede optimizar el uso de los materiales, sin sacrificar la teoría y la técnica.
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 12

13. ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 13

14. ESTRUCTURAS DE INSPECCION Y LIMPIEZA
 Chimeneas de inspección en reemplazo de cámaras.
 Curvas para pequeños cambios de dirección.
 Cámaras de inspección mas pequeñas.
Se incluye a continuación una serie de 6 figuras que muestran comparativamente las estructuras del
alcantarillado convencional y el alcantarillado de bajo costo propuesto en varias singularidades de la red de
colectores.
En ella se hace evidente la notable diferencia y nos da una idea del menor costo de las obras de cada
sistema. Se puede apreciar gráficamente las diferencias.



ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 14

15. 



ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 15

16. 



ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 16

17. 

C.3. EJEMPLO COMPARATIVO
Se presenta a continuación un ejemplo de aplicación de esta modalidad, comparado con un alcantarillado
convencional, sobre el mismo terreno. Se acompañan presupuestos estimados de las obras.
El alcantarillado convencional se ha diseñado según la Norma Chilena NCh 1105.Of 1999
El alcantarillado de bajo costo se ha diseñado según lo propuesto.
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 17

18. 103
11 CIN° 9
X
CIN° 7
CT 102.90 CT 103.30
ALCANTARILLADO CRs 101.30 CRs 101.70
H 1.60 10 16 H 1.60
7
X
X
8
X
X
CONVENCIONAL X
PVC T-1 Ø180 PVC T-1 Ø200
L=80m i=0.014
X
L=60m i=0.017
X
6
15
102.5
X
X
14 20
X
X
5 23
X
X
X
9 CIN° 5
X
CIN° 6 13
4 X
CT 103.20
X
CT 102.45 CRs 101.60
X
CRe 100.28 CIN° 8 H 1.60
X
CRs 100.26 CT 102.90
X
X
H 1.89 3 CRe 100.58 19
X
CRs 100.56 12
X
H 2.34
X 103
X
X 22
PVC T-1 Ø200
X
X
L=78m i=0.017
X
2 PVC T-1 Ø180
X
L=98m i=0.013
X
PVC T-1 Ø200
X
21
X
PVC T-1 Ø200 L=77m i=0.014
X
1 CIN° 4
X
102
L=73m i=0.007
X
CT 102.65
X
X
X
X X 17 18 CRe 100.33
X
X CRs 100.31
X
X
X H 2.34
CIN° 1 X
X X
X
CT 101.90 X X
X
CRe 98.26 102 CIN° 2 PVC T-1 Ø200 X
X
X
CRs 98.24 CT 102.25 CIN° 3 X
H 3.66 L=92m i=0.007 24 PVC T-1 Ø200
X
CRe 98.79
X
X
CT 102.70
CRe 98.93 CRe 99.45 L=72m i=0.012
CRs 98.77 102.5
X
X CRe 99.48
H 3.48 CRe 99.48
X
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING
25
CRs 99.43
X
H 3.27
X
PVC T-1 Ø180
X
X
L=59m i=0.050 27
X
X
X
26
X
X
CIN° 10
X
CT 102.48
18
CRs 100.88
H 1.60
X
SEDE
X
SOCIAL
X
X

19. ALCANTARILLADO CONVENCIONAL
PRESUPUESTO ESTIMADO
ITEM DESIGNACION UNIDAD CANT. P.UNITARIO P.TOTAL
I MOVIMIENTOS DE TIERRA
1 Excavacion de Zanjas 0-2 m m3 1089.6 2,500 2,724,000
2 Excavacion de Zanjas 2-4 m m3 353.6 3,000 1,060,800
3 Relleno de Zanjas m3 1424.9 3,800 5,414,620
4 Retiro y transporte de excedentes m3 164.5 1,850 304,325
5 Cama de apoyo m3 52.1 5,550 289,155
Sub-total 9,792,900
II COLECTORES
6 Cañerias de PVC T-1 D=180mm m 266 5,449 1,449,434
7 Cañerias de PVC T-1 D=200mm m 392 6,685 2,620,324
Camaras de inspeccion
8 Camaras Tipo "b", Hm = 1.60 D=1.3m Nº 4 210,000 840,000
9 Camaras Tipo "a", Hm = 2.20 D=1.3m Nº 3 270,000 810,000
10 Camaras Tipo "a", Hm = 3.47 D=1.3m Nº 3 397,000 1,191,000
11 Tapas de camara tipo calzada Nº 10 82,500 825,000
12 Escalines Nº 43 6,500 279,500
Sub-total 6,565,824
III UNIONES DOMICILIARIAS
13 U.D. c/CD, en PVC D=110mm Lm=6m Nº 28 145,600 4,076,800
Sub-total 4,076,800
RESUMEN
I MOVIMIENTOS DE TIERRA 9,792,900
II COLECTORES 6,565,824
III UNIONES DOMICILIARIAS 4,076,800
SUB TOTAL NETO $ 20,435,524
I.V.A. 18% 3,678,394
TOTAL 24,113,918
INDICE : VALOR POR VIVIENDA 861,211
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 19

20. 103
CH. INI. 9
CH. INI. 7 11
X
CT 103.30
CT 102.90 CR 102.10
CR 101.70 H 1.20
ALCANTARILLADO H 1.20 10 16
7
X
X
8
X
X
BAJO COSTO X
PVC C-4 Ø110 PVC C-4 Ø110
X
L=60m i=0.009 L=80m i=0.010
X
6
15
102.5
X
X
14 20
X
X
5 23
X
X
X
9 CH. INI. 5
X
CH. P. 6 13
4 X
CT 103.20
X
CT 102.45 CH. P. 8 CR 102.00
X
CR 101.16 X
H 1.20
H 1.29 CT 102.90
X
X
3 CR 101.30 19
X
H 1.60 X
12
X 103
X
X 22
PVC C-4 Ø110
X
X
L=78m i=0.012
X
2 PVC C-4 Ø110
X
L=98m i=0.009
X
PVC C-4 Ø110
X
21
X
L=77m i=0.008
PVC C-4 Ø125
X
1
X
102
L=73m i=0.0045
X
X
X
X 18 CAM. 4
X X 17
X
X CT 102.65
X
X
X CR 101.12
CH. P. 1 X
X
X X
X
H 1.53
CT 101.90 X
X
CR 99.75 102 CAM. 2 X
PVC C-4 Ø125 X
X
H 2.15 CT 102.25 L=92m i=0.005 CAM. 3 X
24 PVC C-4 Ø125
X
CR 100.08
X
X
CT 102.70
H 2.17 CR 100.54 L=72m i=0.008
102.5
X
X
H 2.16
X
25 PVC C-4 Ø110
X
L=59m i=0.021
X
X
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING
X
27
X
X
X
26
X
X
CH. INI. 10
X
CT 102.48
CR 101.28
H 1.20
X
X
SEDE
X
20
SOCIAL
X
X
X
X
X

21. ALCANTARILLADO BAJO COSTO
PRESUPUESTO ESTIMADO
ITEM DESIGNACION UNIDAD CANT. P.UNITARIO P.TOTAL
I MOVIMIENTOS DE TIERRA
1 Excavacion de Zanjas 0-2 m m3 589.6 2,500 1,474,056
2 Excavacion de Zanjas 2-4 m m3 15.4 3,000 46,339
3 Relleno de Zanjas m3 598.2 3,800 2,273,160
4 Retiro y transporte de excedentes m3 68.1 1,850 125,985
5 Cama de apoyo m3 33.9 5,550 188,145
Sub-total 4,107,685
II COLECTORES
5 Cañerias de PVC C-4 D=110mm m 421 2,359 993,244
6 Cañerias de PVC C-4 D=125mm m 237 2,611 618,922
Camaras de inspeccion
7 Chimenea Inicio Hm = 1.20m Nº 4 20,000 80,000
8 Chimenea Paso Hm = 1.45m D=110mm Nº 2 25,000 50,000
9 Camaras Hm = 2.00 m Nº 4 98,000 392,000
10 Tapas de camara tipo calzada Nº 4 82,500 330,000
11 Escalines Nº 20 6,500 130,000
Sub-total 1,600,922
III UNIONES DOMICILIARIAS
12 U.D.c/T.I. en PVC D=75mm Lm=6m Nº 28 152,800 4,278,400
Sub-total 4,278,400
RESUMEN
I MOVIMIENTOS DE TIERRA 4,107,685
II COLECTORES 1,600,922
III UNIONES DOMICILIARIAS 4,278,400
SUB TOTAL NETO $ 9,987,007
I.V.A. 18% 1,797,661
TOTAL 11,784,668
INDICE : VALOR POR VIVIENDA 420,881
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 21

22. COMPARACIÓN DE LA INVERSIÓN INICIAL
El área no es un buen ejemplo, fue elegida al azar, es pequeña y solo sirve para graficar la diferencia, al
revisar los costos calculados se encuentra una bien notoria diferencia:
ALCANTARILLADO CONVENCIONAL $ 24,113.918.- $ 861,211.- / vivienda
ALCANTARILLADO BAJO COSTO $ 11,784,668.- $ 420,881.- / vivienda
El alcantarillado BAJO COSTO representa solo el 49% del valor del alcantarillado convencional. La
diferencia de costo es importante y puede llegar a factibilizar socialmente un proyecto que de otra manera no
se construirá nunca.
D. CONCLUSION
El sistema que se propone puede reemplazar al sistema convencional en muchas
situaciones, siendo igualmente eficiente. No proponemos tal reemplazo, sino el utilizarlo
donde no existe el alcantarillado convencional.
En el área urbana las Empresas Concesionarias, dentro de su territorio operacional, están
obligadas a construir alcantarillados del tipo convencional.
Es entonces el ámbito rural donde pueden implementarse estos sistemas de bajo costo. Se
debe aprovechar la falta de normativa, para desarrollar e implementar sistemas más
económicos e igualmente efectivos, pero adaptados a las características del sector rural
Fin del documento
ALCANTARILLADO DE BAJO COSTO EN EL SECTOR RURAL Preparado por ALLAN CARCAMO BRUNING 22
